一、引言

在上一篇文章中，曾經聊過為啥要研究keil RTE，因外想用用keil內置的RTX作業系統，在研究keil RTE中，沒有找到對應串口的例程，更奇怪的是，選擇USART庫的時候依賴庫竟然有DMA，記得正點原子的STM32串口例程里面沒有用到DMA，感謝社會，有萬能的度娘，由HAL庫找到CubeMX，下載，安裝，

二、STM32CubeMX 創建串口專案

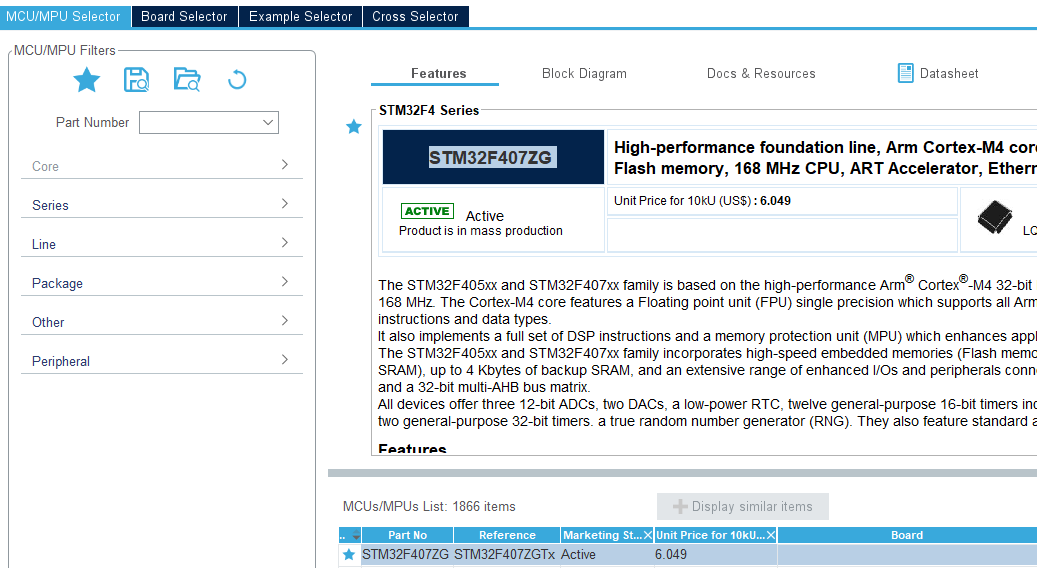

（1）選擇和我手頭板子一致的芯片STM32F407ZG ，雙擊進入下一步

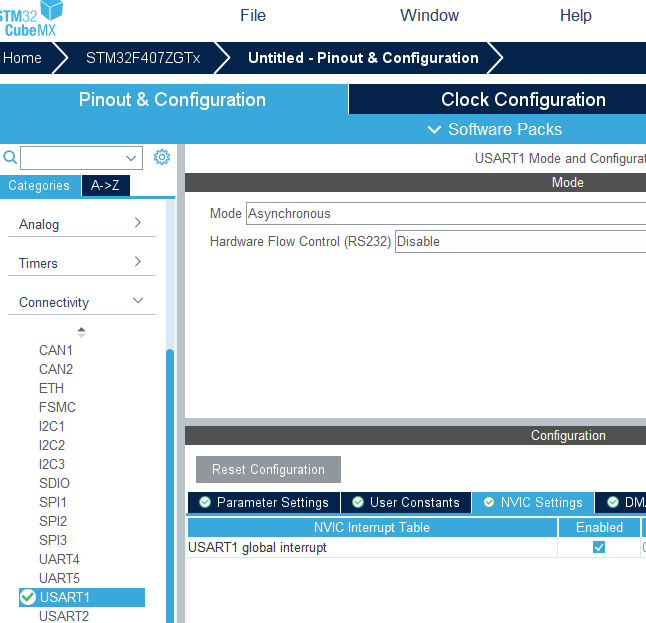

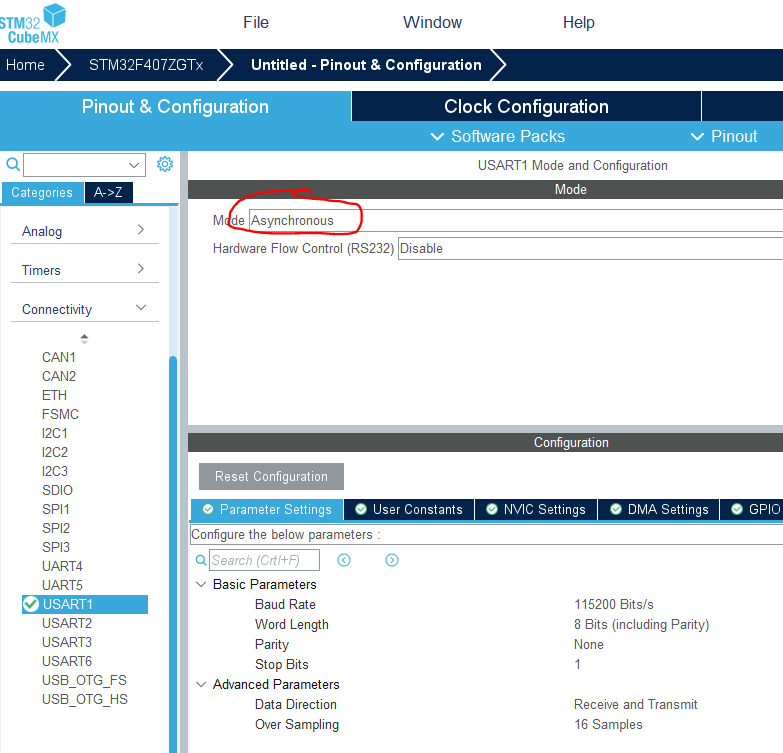

（2）connectivity部分USART1, MODE選中Asynchronous，Configuration使能全域中斷，其他選擇默認設定

（3）System Core部分需要設定較多

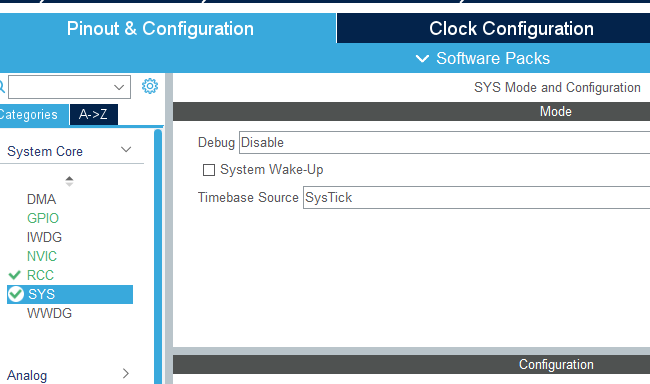

（3.1）sys保持默認數值

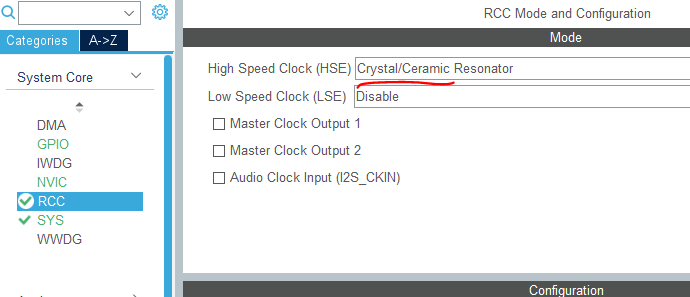

（3.2）RCC 部分HSE 選擇外部晶振

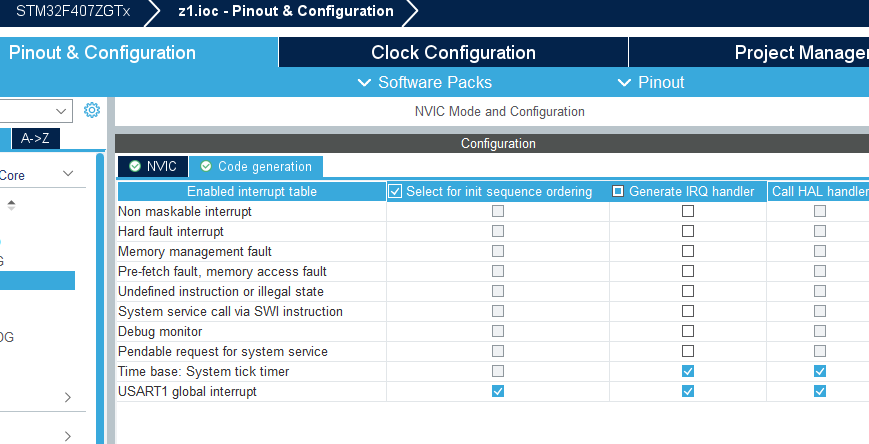

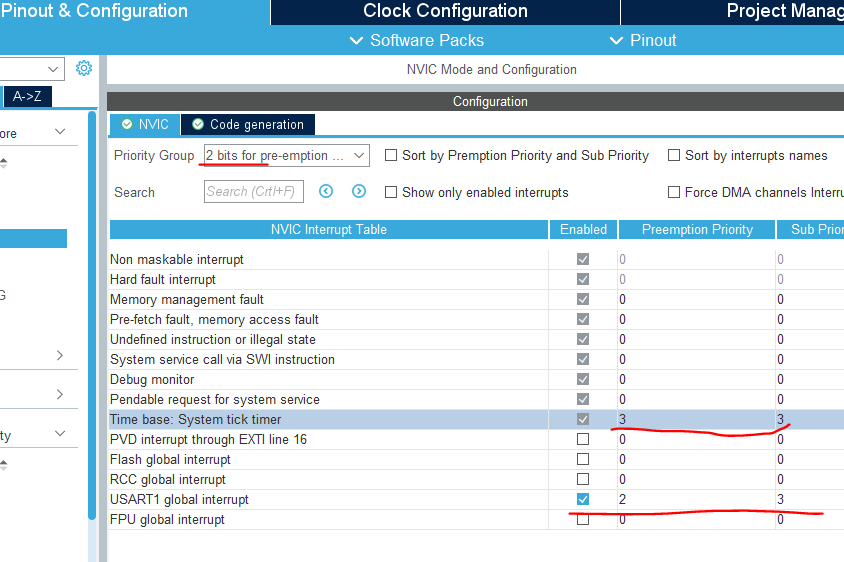

（3.3）NVIC的NVIC ,選擇中斷群組2bit，串口為2，3，systick為3，3；代碼生成只選擇systick和usart1

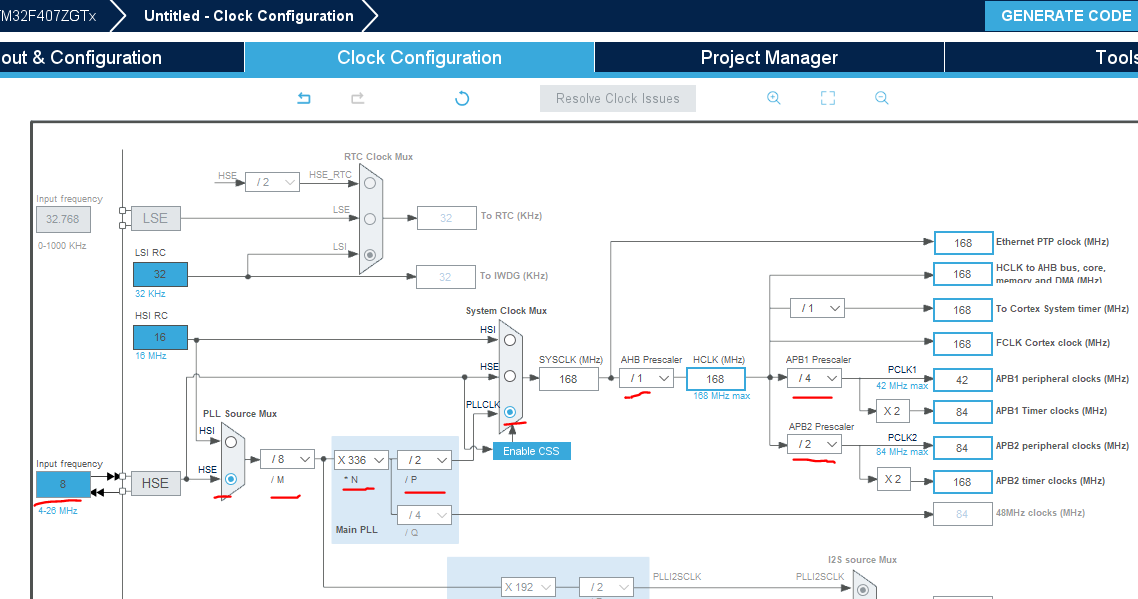

（4）clock設定部分，

讓系統主頻為168M，外設時鐘變成最大，沒有警告（劃線為需要修改的部分，主頻要和你的硬體一致），

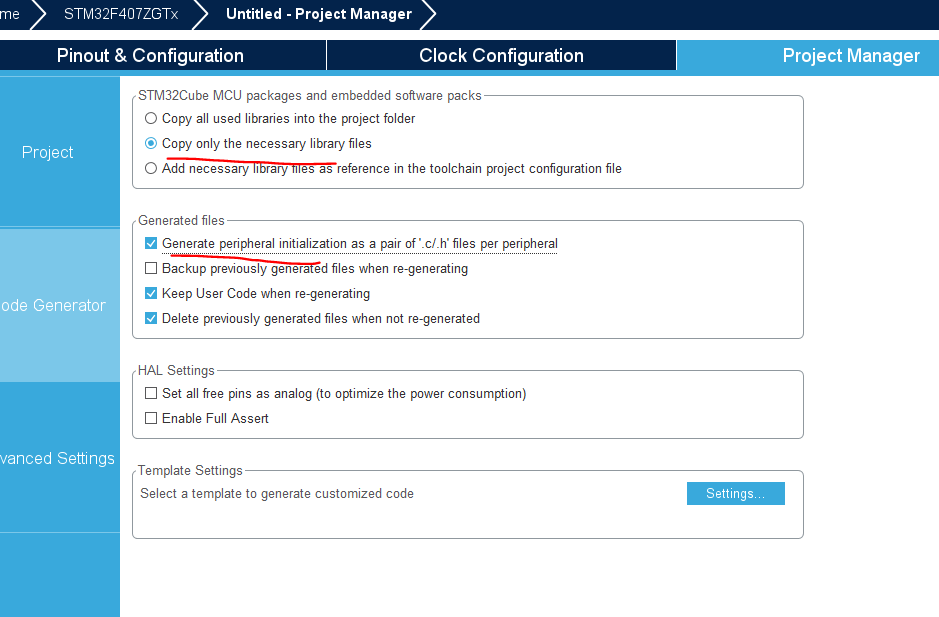

（5）Project manage部分，

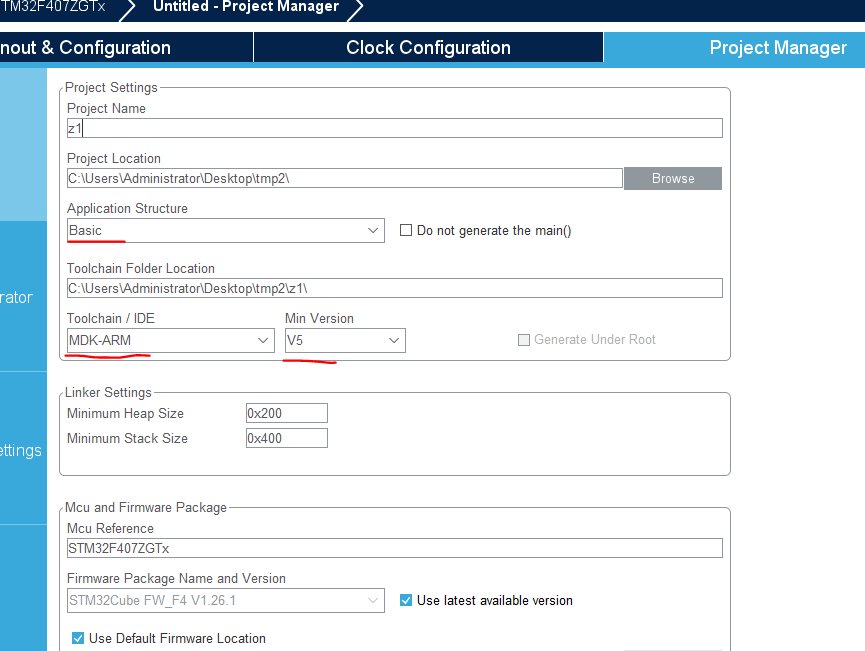

根據你的編譯器選擇和其他一些設定，完成后點左上角GENERATE CODE

三、代碼分析和簡單輸出

（1）改錯？

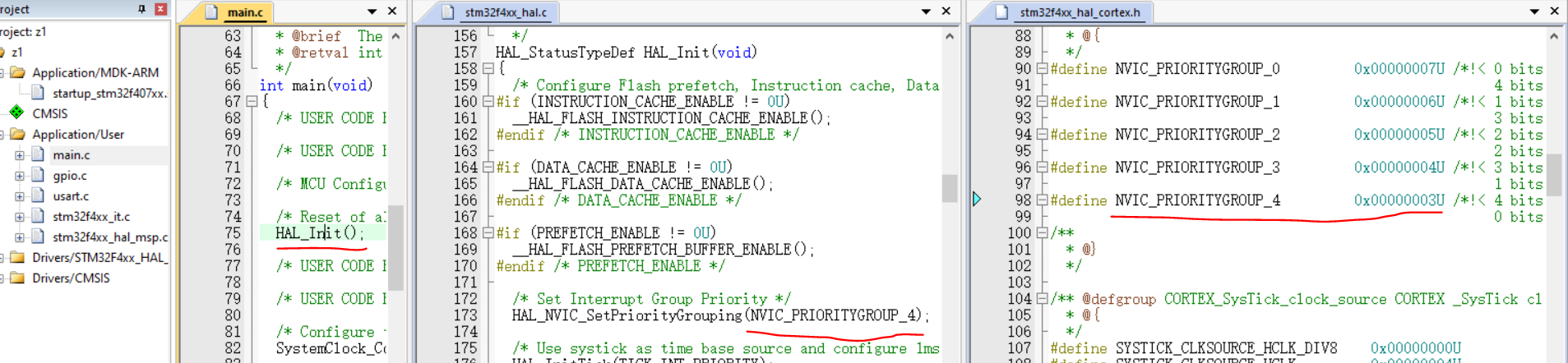

打開代碼發現中斷分組不對，改正（不能完全靠代碼生成工具）：

改正，保持和設定一致，

HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_2);

對HAL_InitTick函式，改正如下：

HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 3U);

（2）簡單串口輸出（阻塞發送和接收）

在while(1)部分添加下屬代碼：

  while (1)
  {
    /* USER CODE END WHILE */
		HAL_Delay(5000);
		HAL_UART_Transmit(&huart1,"hello\r\n",sizeof("hello\r\n"),100);//阻塞發送
    /* USER CODE BEGIN 3 */
  }

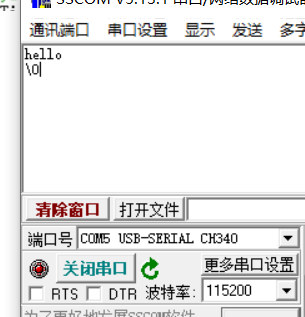

系統輸出如下：

從上面可以看出，該函式可以正常輸出ASCII為0的字符，

該函式為阻塞發送函式，其中100為100ms，類似的阻塞接收并回傳的函式如下：

if(HAL_UART_Receive(&huart1,buff,10,1000)==HAL_OK) //阻塞接收，10為接收的字符數量
		HAL_UART_Transmit(&huart1,buff,10,100);

其中buff為接識訓沖區，可定義如下:

（3）無阻塞發送和接收，

無阻塞發送函式（中斷發送）比較簡單，直接呼叫下屬函式即可：

HAL_UART_Transmit_IT(huart,Txbuff,sizeof(Txbuff));

對于無阻塞接收（中斷接收）比較麻煩，

首先需要重新實作接識訓呼函式HAL_UART_RxCpltCallback，簡單的示例如下：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance ==USART1)
    {
        flag=HAL_UART_Receive_IT(&huart1,Rxbuff,sizeof(Rxbuff));
    }
}

flag為標志位，可通過此標志位判斷系統是否完成接收，需要注意的是，此函式內部不能放阻塞發送函式，否則會造成系統卡死，

（4）對比整點原子的例程

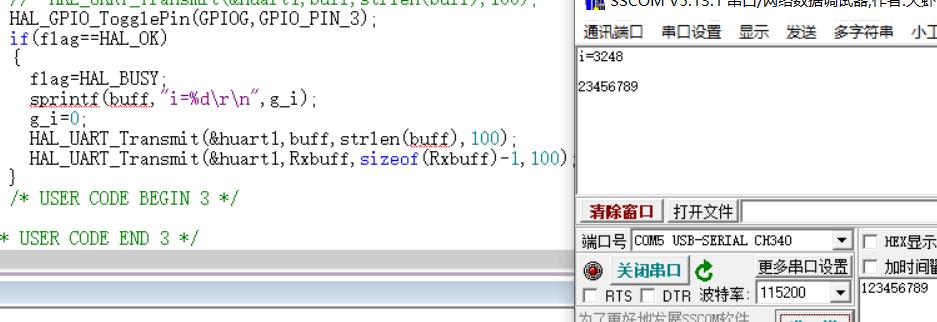

回想正點原子的串口例程，好像是中斷接收，阻塞發送，但在CubeMx當中并沒有看到這部分代碼，研究起見，在串口中斷處理函式中加入一個全域遍歷，每進入1次加1，資料接收成功后輸出此全域變數數值，并對接收字串輸出回顯（輸出均為非中斷形式），結果如下：

從上面可以看出，i的數值大的離譜，即發送，接收等幾乎所有的串口事件都會觸發串口中斷，
