matlab/simulink電力電子仿真單相變壓器的設定
感覺網上的教程要么是英文的，要么就是抄來抄去，內容質量很差，反正自己也正在學用simulink做電力電子仿真，索性做個記錄，
1 內容
這一章主要講下simulink電力電子仿真中，單相變壓器的引數設定和使用，
2 單相變壓器
單相變壓器網上的介紹實在是太少了，怎么大家都不用單相變壓器的嗎？
2.1 單相變壓器長啥樣
我用的單相變壓器是這樣的，
雖然它長著三個鐵芯，但其實還是單相變壓器，如果和你想的不一樣，別急著退出去，其實是可以設定成這樣的，
是不是跟你想要的一樣了，
2.2 添加單相變壓器

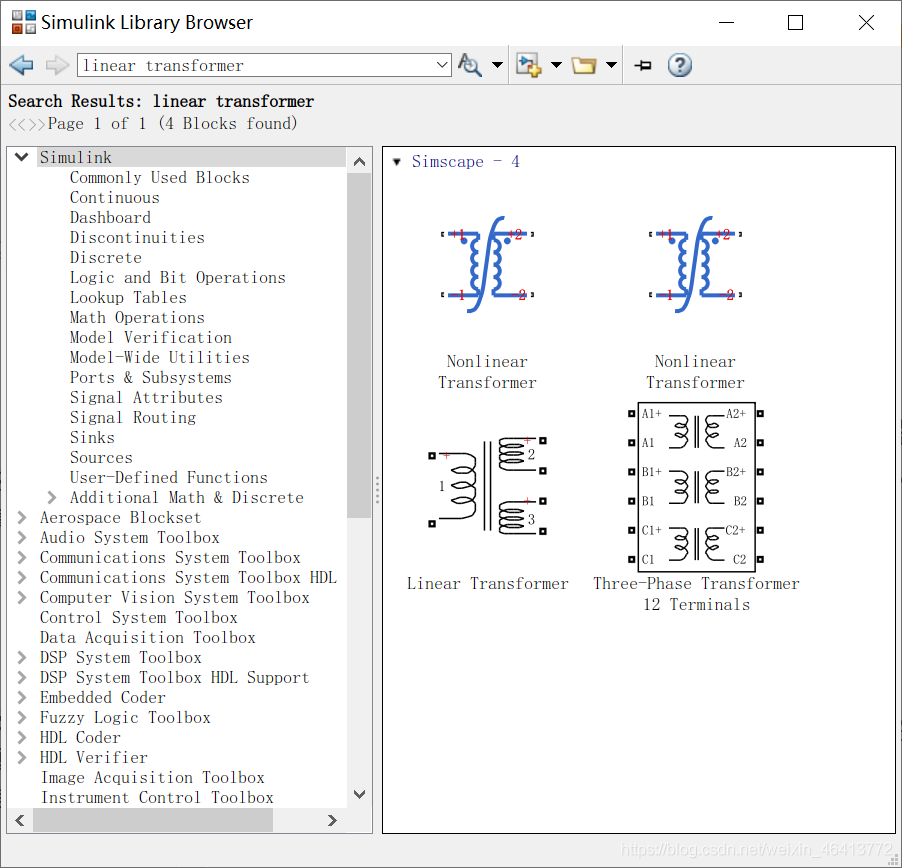

這個元件的名字已經在圖片里顯示了，你可以直接搜索linear transformer，不區分大小寫的，每個版本的matlab中，同個元件所在庫的位置會有細微的差別，所以我習慣于直接在庫中搜索，如圖，

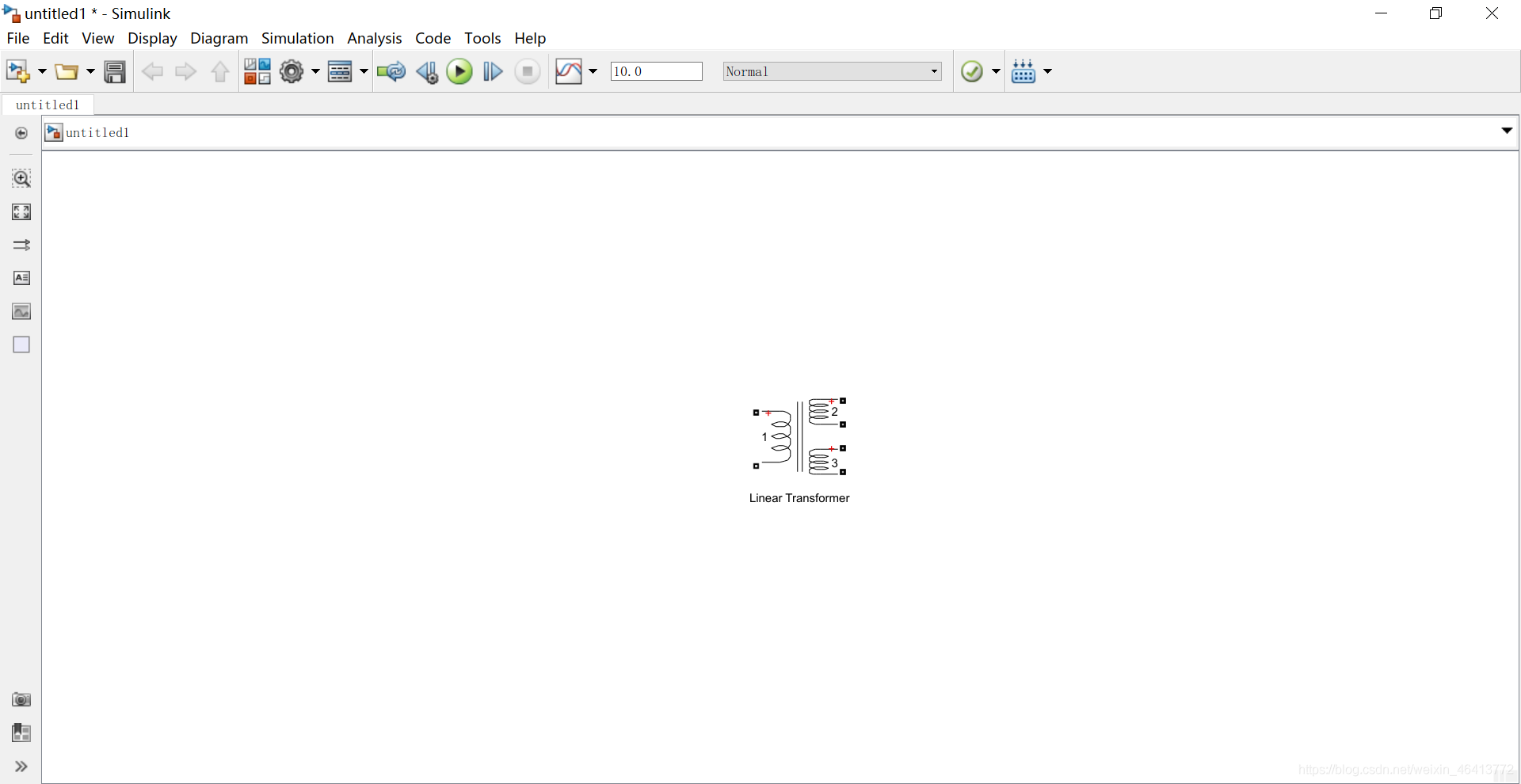

第二行第一個就是我們要用的元件了，選擇它，拖動到我們的面板中去，（我不知道這種叫啥，我就叫面板了）
2.3 設定成兩個鐵芯

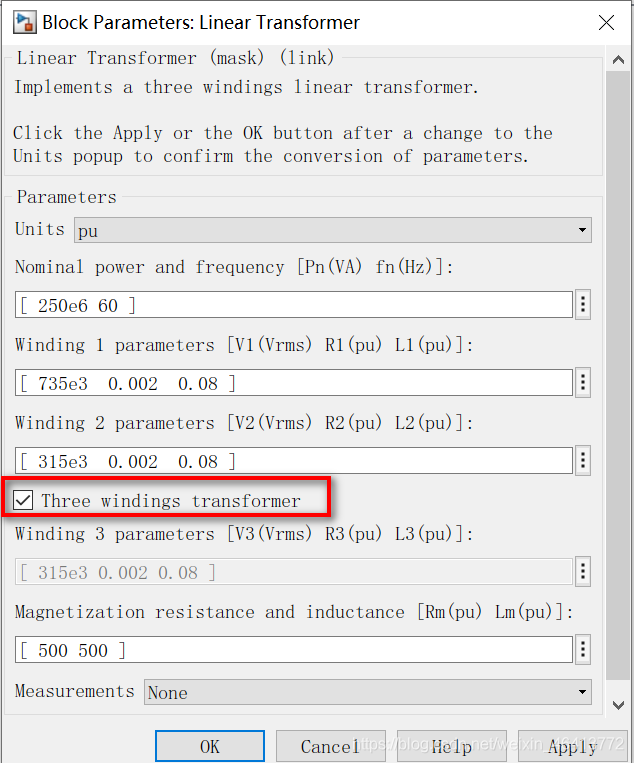

我做的仿真中只需要用到兩個鐵芯，一次側一個，二次側一個，雙擊這個元件，在彈出的對話框中把Three windings transformer這個選項取消勾選，點擊apply就變成兩個鐵芯了，
2.4 引數設定
接下來就是設定引數了，不要關掉這個對話框，
2.4.1 units

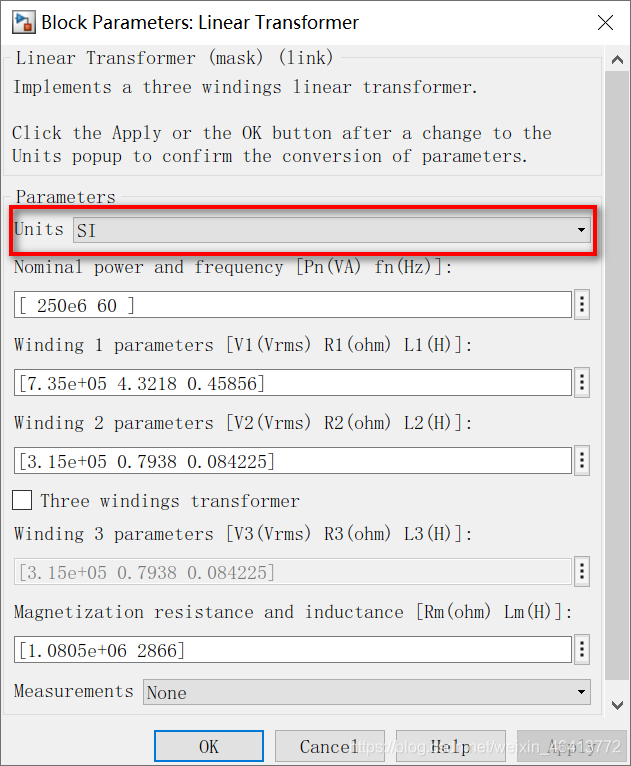

units那里有兩個選項，默認是pu，你學過電機或者電力系統應該就知道這是標幺制，所以我就不解釋啥是標幺制了，另一個選項是SI，也就是國際單位制，我習慣用國際單位制，主要是因為我數學不好，每次換算要好久，算不過來 ，
2.4.2 nominal power and frequency
如果選的是國際單位制，那么units下面的nominal power and frequency就不用管了，這個是用來設定變壓器的額定容量和額定頻率的，只在標幺制的時候才用的到，你肯定懂的吧，
2.4.3 其他
接下來就是設定最重要的引數啦，
- Winding 1 就是一次側繞組，Winding 2 就是二次側繞組，
- V1 V2肯定知道，是一二次側的電壓，注意人家寫的是Vrms，也就是電壓的有效值，

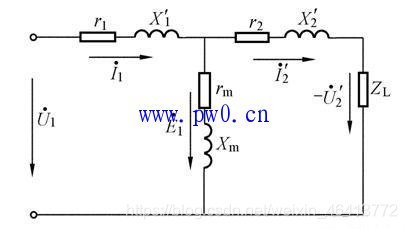

- R1，R2，L1，L2是一二次側的電阻和電感，你懂我在說啥不，就是那個變壓器的等效電路，如圖，這張圖片來源于網路，圖里X1，X2就是電感的電抗值，對應的就是L1和L2，不想解釋了過于簡單，
- Rm、Lm就是勵磁電阻和勵磁電感，在上面的圖上就是中間的rm和Xm，（怎么寫下標來著，，）

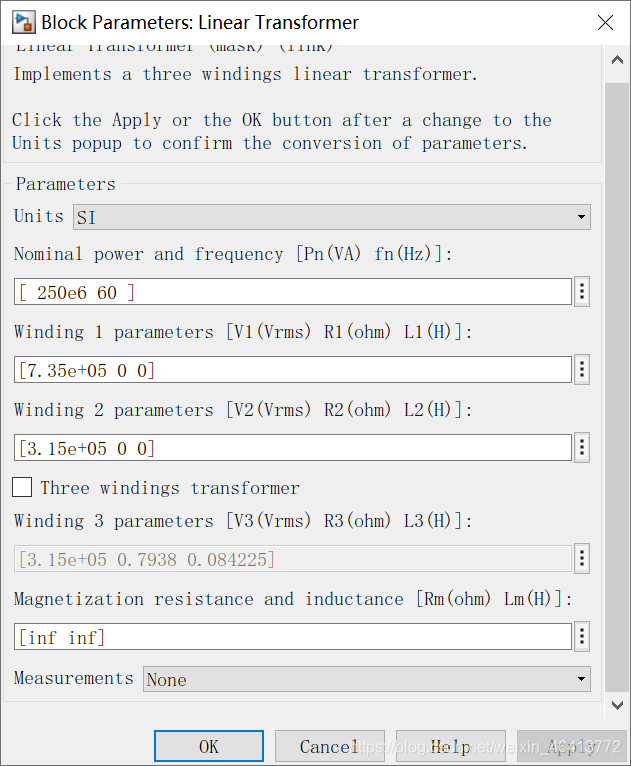

上面提到的就是它能設定的全部引數了，如果你想要的是理想型變壓器，沒有損耗的那種，咋設定嘞，就把R1,L1,R2,L2都設定成0，Rm和Lm設定成inf就行了，像我這樣，這時候，我這個變壓器的變壓比就是V1 / V2了，
ps：V1,V2可以隨便改的哈，我這個只是默認的，別照抄，
2.4.4 measurements
最下面那個measurments應該都知道吧，可以設定是否測量該變壓器的引數（電壓、電流），winding是一二次側繞組，magnetization是勵磁繞組，
差不多就是這些了吧，我感覺已經全部講到了，
我目前是只在simulink中找到了這唯一的一個單相變壓器，因為我是做simulink仿真的，另外那些藍色的元件平時不太用，還有一個叫ideal transformer，那個也不是我平時用的范圍，
