實驗內容：

1.埠聚合（參考拓撲），描述應用情景，設計方案，實作并驗證，

2.交換機堆疊，描述應用情景，設計方案，實作并驗證，

3.交換機埠與地址的系結和結果驗證.，將PC1的網卡mac地址和交換機s0的埠5系結，PC2的網卡mac地址和交換機s1的埠5系結，并驗證，

4.DHCP實驗，描述應用情景，設計方案，實作并驗證，

使用儀器實驗環境

Cisco Packet Tracer 6.2/7.1，Windows 10

實驗步驟

1.埠聚合（參考拓撲），描述應用情景，設計方案，實作并驗證，

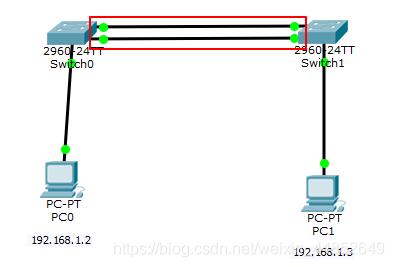

圖1 埠聚合方案拓撲圖

（1）應用情景：

埠聚合（又稱為鏈路聚合)，將交換機上的多個埠在物理上連接起來，在邏輯上捆綁在一起，形成一個擁有較大寬帶的埠，可以實作負載分擔，并提供冗余鏈路，

（2）設計方案與驗證：

參考圖1中的拓撲圖實作交換機與交換機之間的連接，連接后對Switch1和Switch2進行配置，觀察（雙向的綠點）并用ping命令檢驗連通性，

對Switch1 下列操作，Switch0同理：

Switch>enable   進入特權模式
Switch#configure terminal  進入全域配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range f 0/1-2  配置介面fa0/1-2
Switch(config-if-range)#switchport mode trunk  設定埠模式為trunk
Switch(config-if-range)#channel-group 1 mode on  加入鏈路組1并開啟
Switch(config-if-range)#exit  回傳全域配置
Switch(config)#port-channel load-balance dst-ip  按照目標主機IP地址資料分發來實作負載平衡

圖2 埠聚合配置之前

圖3 埠聚合配置之后

Switch(config)#exit  回傳全域配置
Switch#show etherchannel summary  顯示以太網通道組的情況

Number of channel-groups in use: 1
Number of aggregators: 1


Group Port-channel Protocol Ports

------+-------------+-----------+----------------------------------------------

1 Po1(SU) - Fa0/1(P) Fa0/2(P)

如圖2，埠聚合配置之后，兩條線路均可通信，一定程度上提高了帶寬，

2.交換機堆疊，描述應用情景，設計方案，實作并驗證，(教材P108)

（1）應用情景：

堆疊是指將一臺以上的交換機組合起來共同作業，以便在有限的空間內提供盡可能多的埠，多臺交換機經過堆疊形成一個堆疊單元，堆疊模式有：徑訓鏈堆疊模式和星形堆疊模式等，

（2）設計方案與驗證：

兩臺交換機啟動時，通過相互競爭，其中一臺成為堆疊主機，另一臺成為堆疊備機，競爭的規則如下：

第一，系統的運行狀態：已啟動并正常運行的交換機優先級高于正在啟動的交換機，前者成為主機，第二，堆疊的優先級：如果運行狀態相同，則優先級高的交換機成為主機，第三，MAC地址大小：如果運行狀態和堆疊優先級均相同，則MAC地址小的交換機成為主機，

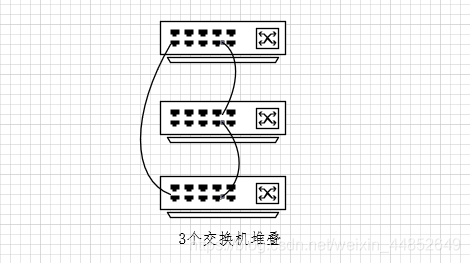

方案：創建如圖的拓撲圖，實作兩個交換機的堆疊，用ping檢查兩個堆疊的交換機之間的連通性，

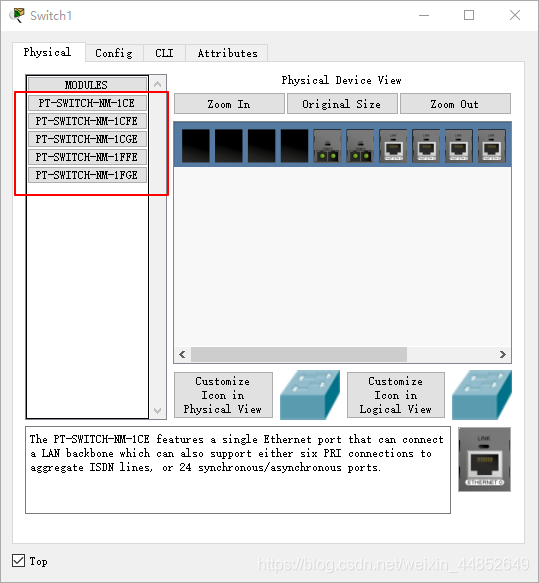

但在Cisco Packet Tracer中，沒有相應的堆疊模塊和堆疊專用線，暫時無法驗證，

配置舉例：

Switch#configure terminal  進入全域配置模式
Switch(config)#member 2  進入設備2配置
Switch@2(config)#device-descripttion maths  設定別名
Switch@2(config)#interface range fa 0/1 – 3  配置埠fa0/1–3
Switch@2(config-if)#switchport mode trunk  將這些埠設定為trunk port

查看堆疊資訊：

Switch#show version devices  顯示交換機的當前設備資訊
Switch# show version slots顯示插槽和模塊資訊
Switch# show member 1 顯示設備member 1資訊

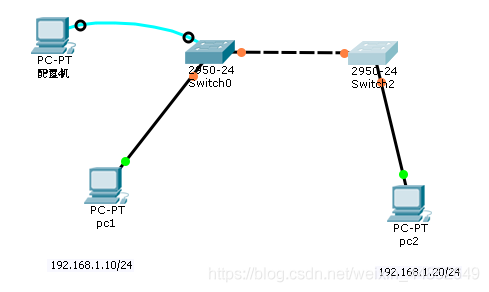

3.交換機埠與地址的系結和結果驗證，將PC1的網卡mac地址和交換機s0的埠5系結，PC2的網卡mac地址和交換機s2的埠5系結，并驗證，

①查看主機的IP 和MAC 地址資訊，在主機上打開CMD 命令提示符視窗，執行ipconfig /all 命令，復制物理地址備用，

②配置交換機埠的地址系結

Switch#configure terminal   進入全域配置模式
Switch(config)#interface  fastethernet 0/5  選擇介面5
Switch(config-if)#switchport port-security  交換機埠安全配置
Switch(config-if)#switchport mode access
(dynamic port不能啟用Port Security，只有靜態接入埠或中繼埠才行，需要將模式切換為access，)
Switch(config-if)#switchport port-security mac-address  0007.ECE4.C53D
配置MAC 地址的系結

4.DHCP實驗，描述應用情景，設計方案，實作并驗證，

（1）應用情景：

大型網路一般都采用DHCP協議作為地址分配的方法，需要為網路購置多臺DHCP服務器放置在網路的不同位置，為減輕網路管理員和用戶的配置負擔，我們可以將支持DHCP的交換機配置成DHCP 服務器，（必須是三層交換機）

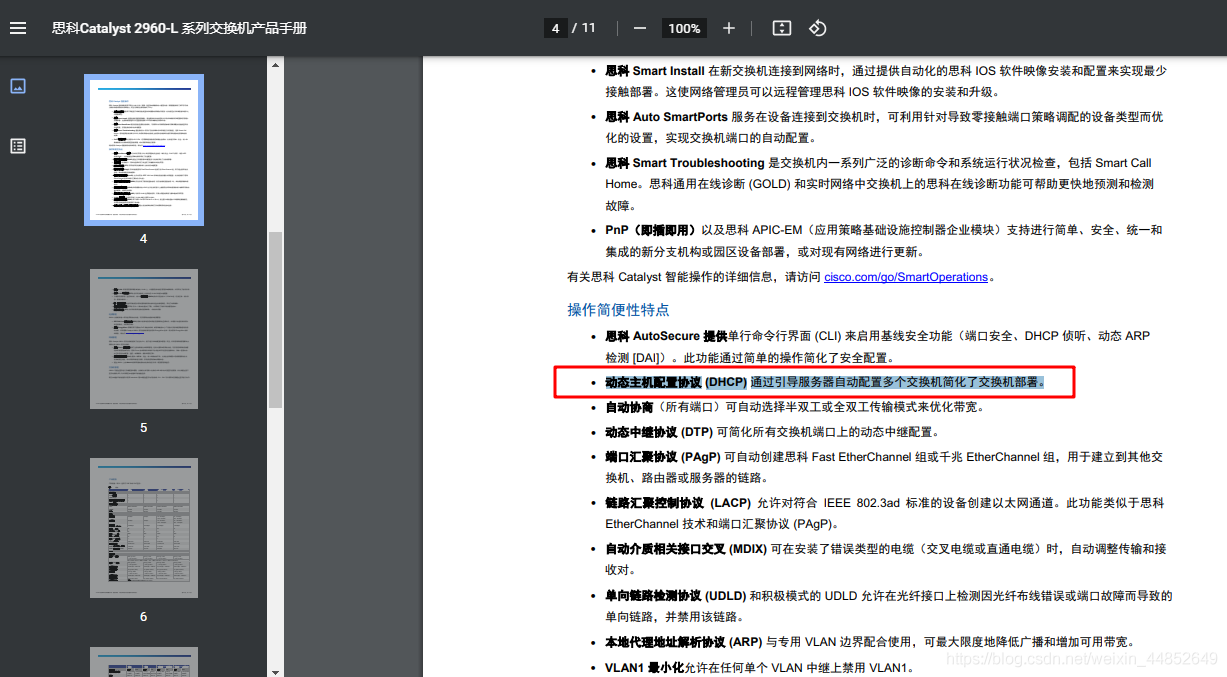

查詢思科官網2960交換機檔案：支持DHCP，于是本實驗用2960-24TT交換機進行，（Cisio 一定要選2960交換機！！2950不支持）

https://www.cisco.com/c/dam/global/zh_cn/products/collateral/switches/catalyst-2960-l-series-switches/datasheet-c78-737665.pdf

（2）設計方案與驗證：

在交換機上劃分兩個基于埠的 VLAN: VLAN100，VLAN200，為處于不同VLAN的PC機設定 DHCP服務器，驗證實驗時使用“ipconfig/renew"”命令在PC 的 dos命令列中檢查是否得到了正確的IP，

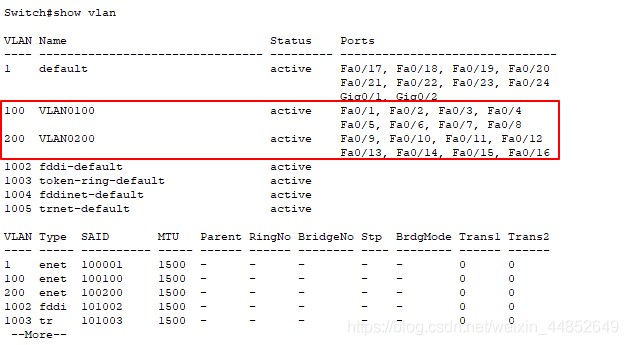

①劃分Vlan

Switch#conf ter
Switch(config)#vlan 100
Switch(config-vlan)#interface range fa 0/1 - 8
Switch(config-if-range)#switch access vlan 100
Switch(config-if-range)#exit
Switch(config)#vlan 200
Switch(config-vlan)#interface range fa 0/9 - 16
Switch(config-if-range)#switch access vlan 200
Switch(config-if-range)#exit
Switch(config)#exit

②給交換機設定IP地址

Switch#conf ter
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#interface vlan 100
Switch(config-if)#ip address 192.168.100.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan 200
Switch(config-if)#ip address 192.168.200.1 255.255.255.0
Switch(config-if)#no shutdown

③配置交換機DHCP

Switch(config-if)#exit
Switch(config)#service dhcp
Switch(config)#ip dhcp pool exp1
Switch(dhcp-config)#network 192.168.100.0 255.255.255.0  # 注意：這個和網上很多命令不一樣，這里是Cisco Packet Tracer的2960交換機
Switch(dhcp-config)#default-router 192.168.100.1
Switch(dhcp-config)#dns-server 114.114.114.114

同理，配置另外一個dhcp pool：exp2

Switch(dhcp-config)#exit
Switch(config)#ip dhcp pool exp2
Switch(dhcp-config)#network 192.168.200.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.200.1
Switch(dhcp-config)#dns-server 114.114.114.114

驗證：

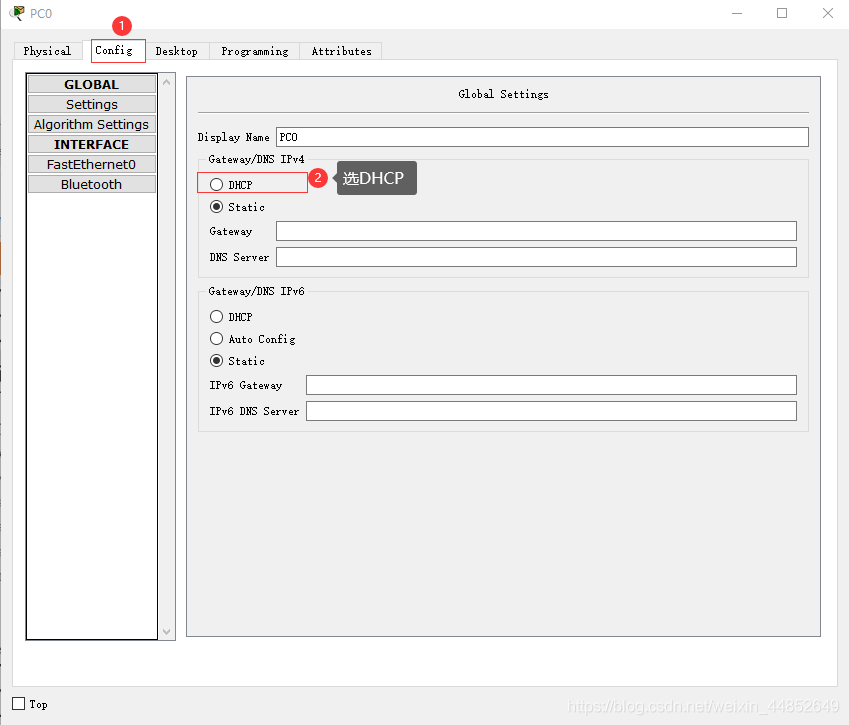

ipconfig /renew  重新獲取IP地址

8號埠PC0：

9號埠PC1：

DHCP自動分配IP成功，實驗4完成，
