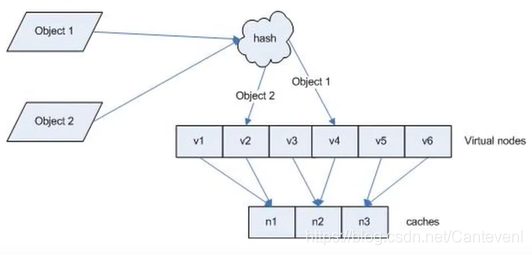

    - 一致性hash
HAProxy搭建集群

HAProxy介紹

HAProxy是法國開發者威利塔羅(Willy Tarreau)在2000年使用C語言開發的一個開源軟體，是一款具備高并發(一萬以上)、高性能的TCP和HTTP負載均衡器，支持基于cookie的持久性，自動故障切換，支持正則運算式及web狀態統計

官網網站

HAProxy分為企業版，社區版，

HAProxy功能

HAProxy功能:

TCP和HTTP反向代理
可作為SSL/TSL服務器
可以針對HTTP請求添加cookie,進行路由后端服務器
可平衡負載至后端服務器,并支持持久連接
支持所有主服務器故障切換至備用服務器
支持專用埠實作監控服務
支持不影響現有連接情況下停止接受新連接請求
可以在雙向添加,修改或洗掉HTTP報文首部
回應報文壓縮
支持基于pattern實作連接請求的訪問控制
通過特定的URI為授權用戶提供詳細的狀態資訊

不具備的功能:

正向代理 squid,nginx
快取代理 varnish
web服務 nginx.tengine.apache. php.tomcat
UDP 目前不支持UDP協議,2.1版本會支持UDP協議代理
單機性能–LVS

三大軟體負載均衡器對比(LVS Nginx Haproxy)

LVS：

抗負載能力強，抗負載能力強、性能高，能達到F5硬體的60%；對記憶體和cpu資源消耗比較低
作業在網路4層，通過vrrp協議轉發（僅作分發之用），具體的流量由linux內核處理，因此沒有流量的產生
穩定性、可靠性好，自身有完美的熱備方案；（如：LVS+Keepalived）
應用范圍比較廣，可以對所有應用做負載均衡
不支持正則處理，不能做動靜分離
支持負載均衡演算法：rr（輪循）、wrr（加權輪循）、lc（最小連接）、wlc（加權最小連接）
配置較復雜，對網路依賴比較大，穩定性很高

Ngnix：

作業在網路的7層之上，可以針對http應用做一些分流的策略，比如針對域名、目錄結構
Nginx對網路的依賴比較小，理論上能ping通就就能進行負載功能
Nginx安裝和配置比較簡單，測驗起來比較方便
也可以承擔高的負載壓力且穩定，一般能支撐超過1萬次的并發
對后端服務器的健康檢查，只支持通過埠來檢測，不支持通過url來檢測
Nginx對請求的異步處理可以幫助節點服務器減輕負載
Nginx僅能支持http、https和E-mail協議，這樣就使得其在適用范圍上較窄
不支持Session的直接保持，但能通過ip_hash來解決，對Big request header的支持不是很好
支持負載均衡演算法：Round-robin（輪循）、Weight-round-robin（加權輪循）、Ip-hash（Ip哈希）
Nginx還能做Web快取服務器即：Cache功能

HAProxy：

支持兩種代理模式：TCP（四層）和HTTP（七層），支持虛擬主機
能夠補充Nginx的一些缺點比如Session的保持，Cookie的引導等作業
支持url檢測，對后端服務器出問題的檢測會有很好的幫助
更多的負載均衡策略比如：動態加權輪循(Dynamic Round Robin)，加權源地址哈希(Weighted Source Hash)，加權URL哈希和加權引數哈希(Weighted Parameter Hash)已經實作
單純從效率上來講HAProxy會比Nginx有更出色的負載均衡速度
HAProxy可以對Mysql進行負載均衡，對后端的DB節點進行檢測和負載均衡
支持負載均衡演算法：Round-robin（輪循）、Weight-round-robin（帶權輪循）、source（原地址保持）、RI（請求URL）、rdp-cookie（根據cookie）
不能做Web快取服務器即Cache

三大軟體負載均衡器適用業務場景

網站建設初期，可以選用Nigix/HAproxy作為反向代理負載均衡（或者流量不大都可以不選用負載均衡），因為其配置簡單，性能也能滿足一般的業務場景，如果考慮到負載均衡器是有單點問題，可以采用Nginx+Keepalived/HAproxy+Keepalived避免負載均衡器自身的單點問題，
網站并發達到一定程度之后，為了提高穩定性和轉發效率，可以使用LVS、畢竟LVS比Nginx/HAproxy要更穩定，轉發效率也更高，不過維護LVS對運維人員的要求也會更高，投入成本也更大，

注：Nginx與Haproxy比較：Nginx支持七層、用戶量最大，穩定性高，比較可靠，Haproxy支持四層和七層，支持更多的負載均衡演算法，支持session保存等，具體選型看使用場景，目前來說Haproxy由于彌補了一些Nginx的缺點用戶量也在不斷提升，

HAProxy安裝及基礎配置

默認yum源

默認的base倉庫中包含haproxy的安裝包檔案，但是版本比較舊，是1.5.18的版本，距離當前版本已經有較長時間沒有更新，由于版本比較舊所以有很多功能不支持，如果對功能和性能沒有要求可以使用此版本，否則推薦使用新版本，

yum install -y haproxy

驗證haprovy版本
haproxy -v

HA-Proxy version 1.5.18 2016/05/10
Copyright 2000-2016 Willy Tarreau <willy@haproxy.org>

第三方安裝包

去國外網站下載：https://pkgs.org/search/?q=haproxy
選擇centos7

#基于互聯網在線安裝
# cheese-release-7-1.noarch.rpm 這個包也必須下載 因為是依賴
rpm -ivh cheese-release-7-1.noarch.rpm

會在/etc/yum.repos.d/ 下產生一個新的cheese.repo

yum install -y haproxy-1.8.14-1.el7.x86_64.rpm

#驗證haproxy版本
haproxy -v
HA-Proxy version 1.8.26 2020/08/03
Copyright 2000-2020 Willy Tarreau <willy@haproxy.org>


cat /lib/systemd/system/haproxy.service

[Unit]
Description=HAProxy Load Balancer
After=network.target

[Service]
Environment="CONFIG=/etc/haproxy/haproxy.cfg" "PIDFILE=/run/haproxy.pid"
EnvironmentFile=-/etc/sysconfig/haproxy
ExecStartPre=/usr/sbin/haproxy -f $CONFIG -c -q
ExecStart=/usr/sbin/haproxy -Ws -f $CONFIG -p $PIDFILE $OPTIONS
ExecReload=/usr/sbin/haproxy -f $CONFIG -c -q
ExecReload=/bin/kill -USR2 $MAINPID
KillMode=mixed
Type=notify

[Install]
WantedBy=multi-user.target

編譯安裝HAProxy

原始碼包下載地址：https://src.fedoraproject.org/repo/pkgs/haproxy/
我下載的是 haproxy-2.3.5.tar.gz

解決HAProxy的依賴環境

解決lua環境

HAProxy支持基于lua實作功能擴展，lua是一種小巧的腳本語言，于1993年由巴西里約熱內盧天主教大學(Pontifical Catholic University of Rio de Janeiro)里的一個研究小組開發，其設計目的是為了嵌入應用程式中，從而為應用程式提供靈活的擴展和定制功能，

Lua應用場景
游戲開發
獨立應用腳本
web應用腳本
擴展和資料庫插件,如MySQL Proxy
安全系統,如入侵檢測系統

由于centos自帶的lua版本比較低并不符合HAProxy要求的lua最低版本(5.3)的要求，因此需要編譯安裝較新版本的lua環境,然后才能編譯安裝HAProxy，

curl -R -O https://www.lua.org/ftp/lua-5.4.3.tar.gz
tar xf lua-5.4.3.tar.gz -C /usr/local
cd /usr/local/lua-5.4.3
yum install -y readline-devel
make linux

查看安裝版本
./src/lua
lua-5.4.3  Copyright (C) 1994-2020 Lua.org, PUC-Rio
> print('hello world')
hello world

解決各種編譯依賴

yum install -y gcc gcc-c++ glibc glibc-devel pcre pcre-devel openssl openssl-devel systemd-devel net-tools iotop bc zlib-devel ntpdate lsof tcpdump

編譯安裝HAProxy

進入haproxy原始碼包目錄

make -j `lscpu |awk 'NR==4{print $2}'` ARCH=x86_64 TARGET=linux-glibc USE_PCRE=1 USE_OPENSSL=1 USE
_ZLIB=1 USE_SYSTEMD=1 USE_CPU_AFFINITY=1 USE_LUA=1 LUA_INC=/usr/local/lua-5.4.3/src/ LUA_LIB=/usr/local/lua-5.4.3/src/ PREFIX=/usr/local/haproxy

echo $?   檢查是否成功編譯

make install PREFIX=/usr/local/haproxy

驗證HAProxy版本

cd /usr/local/haproxy/sbin

./haproxy -v

HA-Proxy version 2.3.5-5902ad9 2021/02/06 - https://haproxy.org/
Status: stable branch - will stop receiving fixes around Q1 2022.
Known bugs: http://www.haproxy.org/bugs/bugs-2.3.5.html
Running on: Linux 3.10.0-862.el7.x86_64 #1 SMP Fri Apr 20 16:44:24 UTC 2018 x86_64

HAProxy啟動腳本

vim /lib/systemd/system/haproxy.service

[Unit]
Description=HAProxy Load Balancer
After=syslog.target network.target

[Service]
ExecStartPre=/usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg -c -q
ExecStart=/usr/local/haproxy/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /var/lib/haproxy/haproxy.pid
ExecReload=/bin/kill -USR2 $MAINPID

[Install]
WantedBy=multi-user.target

組態檔

建立組態檔

創建組態檔目錄
mkdir -p /etc/haproxy

將樣本組態檔拷貝到/etc/haproxy里
cp examples/haproxy.cfg /etc/haproxy/haproxy.cfg

如果沒有haproxy.cfg 可以自己寫一個
vim /etc/haproxy/haproxy.cfg

global
  user     haproxy	# 用戶
  group    haproxy
  daemon
  nbproc   2
  #cpu-map  1  0
  #cpu-map  2  1
  maxconn  100000
  chroot   /usr/local/haproxy	# 鎖定家目錄
  pidfile  /var/lib/haproxy/haproxy.pid	 #pid檔案位置
  log      127.0.0.1 local0 info

defaults
  log      global
  option   httplog
  option   http-keep-alive
  option   redispatch
  option   forwardfor
  maxconn  100000
  mode     http
  retries  3
  timeout  check 5s
  timeout  connect 5s
  timeout  client 60s
  timeout  server 60s
  timeout  http-request 10s
  timeout  queue 1m

listen stats
  bind     0.0.0.0:1234		# 埠1234
  log      global
  mode     http
  stats    enable
  stats    hide-version
  stats    realm Haproxy\ Statistics
  stats    uri     /stats	# 查看狀態網頁后綴
  stats    refresh 5s
  stats    auth    admin:123	# 授權訪問 用戶名:密碼

創建haproxy用戶和組

groupadd haproxy
useradd -M -s /sbin/nologin haproxy -g haproxy

給用戶haproxy授權
mkdir -p /var/lib/haproxy
chown -R haproxy:haproxy /usr/local/haproxy/
chown -R haproxy:haproxy /var/lib/haproxy/

啟動HAProxy

systemctl start haproxy
systemctl enable haproxy
systemctl status haproxy

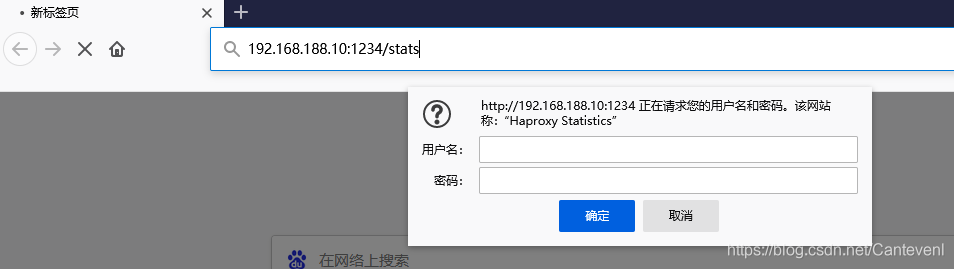

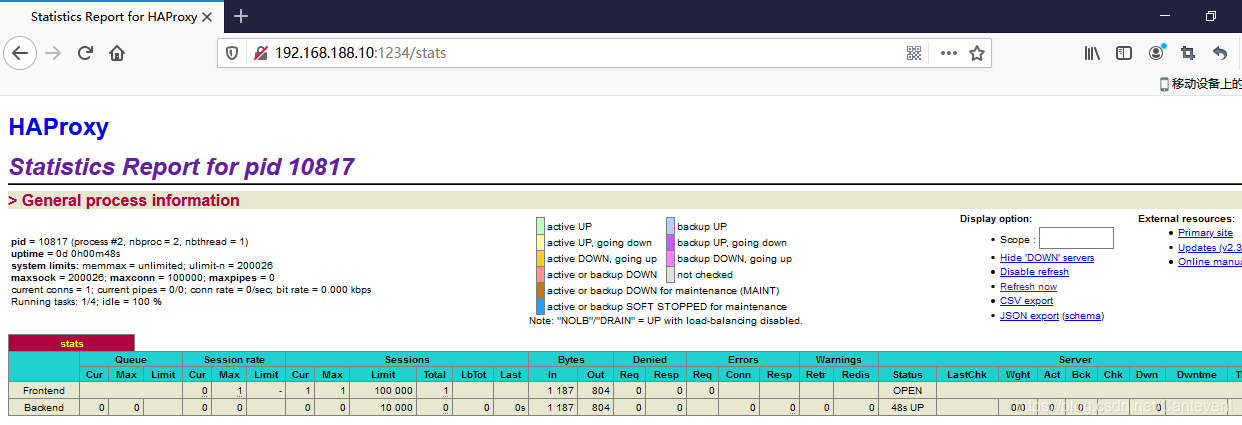

瀏覽器輸入自己ip:埠/stats
在這里插入圖片描述

至此說明HAProxy安裝成功

組態檔詳解

HAPrpxy的組態檔haproxy.cfg由兩大部分組成，分別是global和proxies部分，

global:全域配置段

行程及安全配置相關的引數
性能調整相關引數
Debug引數
proxies:代理配置段

defaults：為frontend，backend，listen提供默認配置
frontend：前端,相當于nginx中的server { }
backend：后端,相當于nginx中的upstrea { }
listen：同時擁有前端和后端配置

global配置引數

chroot 鎖定運行目錄
deamon 以守護行程運行
stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin # socket檔案
user，group，uid，gid 運行haproxy的用戶身份
nbproc 開啟的haproxy行程數,與CPU保持一致
nbthread 指定每個haproxy行程開啟的執行緒數,默認為每個行程一個執行緒
cpu-map 1 0 系結haproxy 行程至指定CPU
cpu-map 2 1
如果nbproc 4
cpu-map 1 0
cpu-map 2 1
cpu-map 3 2
cpu-map 4 3
maxconn 每個haproxy行程的最大并發連接數
maxsslconn每個haproxy行程ssl最大連接數,用于haproxy配置了證書的場景下
maxconnrate 每個行程每秒創建的最大連接數量
spread-checks 后端server狀態check隨機提前或延遲百分比時間，建議2-5(28%-50%)之間
pidfile 指定pid檔案路徑
log 127.0.0.1 local3 info #定義全域的syslog服務器;最多可以定義兩個

Proxies配置

Proxies配置-defaults

option redispatch 當server Id對應的服務器掛掉后，強制定向到其他健康的服務器,重新派發（這個選項常用）
option abortonclose 當服務器負載很高的時候，自動結束掉當前佇列處理比較久的鏈接
option http-keep-alive 開啟與客戶端的會話保持
option forwardfor 透傳客戶端真實IP至后端web服務器
mode http 設定默認作業型別
timeout http-keep-alive 120s session會話保持超時時間，范圍內會轉發到相同的后端服務器
timeout connect 120s 客戶端請求從haproxy到后端server的最長連接等待時間(TCP之前)
timeout server 600s 客戶端請求從haproxy到后端服務端的請求處理超時時長（TCP之后)
timeout client 600s 設定haproxy與客戶端的最長非活動時間
timeout check 5s 對后端服務器的默認檢測超時時間

Proxies配置-frontend

bind：指定HAProxy的監聽地址，可以是IPV4或IPV6，可以同時監聽多個IP或埠，可同時用于listen欄位中
bind[<address>] :<port_range> [,...][param*]

listen http_proxy	#監聽http的多個IP的多個埠和sock檔案
	bind :80, :443, :8881-8810
	bind 10.0.0.1:10080,10.0.0.1:10443
	bind /var/run/ss1-frontend.sock user root mode 600 accept-proxy

listen http_https_proxy whttps監聽
	bind :80
	bind :443 ssl crt /etc/haproxy/site.pem

listen http_https_proxy_explicit #監聽ipv6.ipv4和unix sock檔案
	bind ipv6e:80
	bind ipv4epublic_ssl:443 ssl crt /etc/haproxy/site.pem
	bind unix@ssl-frontend.sock user root mode 600 accept-proxy

listen external_bind_app1 #監聽file descriptor
	bind "fdGs{FD_APP1y"

示例:
frontend wEB_PORT
	bind :80,:8088
	bind 192.168.188.102:10080,:8801-8810,192.168.188.101:9001-9010
	mode http/tcp	# 指定負載協議型別
	use_backend backend_name # 呼叫的后端服務器組名稱

Proxies配置-backend

定義一組后端服務器，backend服務器將被frontend進行呼叫，

mode http/tcp	#指定負載協議型別
option	#配置選項
server	#定義后端real server

注意:option后面加httpchk，smtpchk, mysql-check, pgsql-check，ssl-hello-chk方法，可用于實作更多應用層檢測功能，

check	# 對指定real進行健康狀態檢查，默認不開啟
addr IP	# 可指定的健康狀態監測IP
port num	# 指定的健康狀態監測埠
inter num	 # 健康狀態檢查間隔時間,默認2008 ms
fall num	# 后端服務器失效檢查次數,默認為3
rise num	# 后端服務器從下線恢復檢查次數,默認為2
weight 	# 默認為1，最大值為256,0表示不參與負載均衡
backup 	# 將后端服務器標記為備份狀態
disabled 	# 將后端服務器標記為不可用狀態
redirect prefix http://www.maomao.com/	# 將請求臨時重定向至其它URL，只適用于http模式
maxconn <maxconn>:當前后端server的最大并發連接數
backlog <backlog>:當server的連接數達到上限后的后援佇列長度

示例：
frontend WEB_PORT
  bind :80
  use_backend linux88-host

backend linux88-host
  server web1 192.168.188.101:80 check  inter 2s fall 3 rise 5
  server web2 192.168.188.188:8080 check  inter 2s fall 3 rise 5

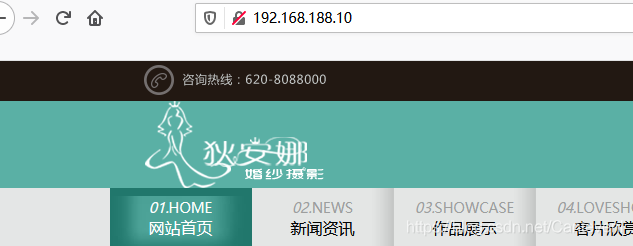

在這里插入圖片描述
重繪頁面會變

frontend WEB_PORT
  bind :80
  use_backend linux88-host

backend linux88-host
  server web1 192.168.188.101:80 check  inter 2s fall 3 rise 5
  server web2 192.168.188.188:8080 check addr 192.168.188.188 port 8080 inter 2s fall 3 rise 5

frontend+backend配置實體

#官網業務訪問入口==============================
frontend WEB_PORT_80
	bind 192.168.188.10:80
	mode http
	use_backend web_prot_http_nodes

backend web_prot_http_nodes
	mode http
	option forwardfor
	server 192.168.188.100 192.168.188.100:8080 check inter 3000 fall 3 rise 5
	server 192.168.188.101 192.168.188.101:8080 check inter 3000 fall 3 rise 5

Proxies配置-listen替代frontend+backend

listen的方式是最常用的

使用listen替換frontend和backend的配置方式:
#官網業務訪問入口=====================================
listen WEB_PORT_80
	bind 192.168.188.10:80
	mode http
	option forwardfor
	server webi 192.168.188.100:80  check inter 3000 fall 3 rise 5
	server web2 192.168.188.101:80  check inter 3000 fall 3 rise 5

在這里插入圖片描述

HAProxy調度演算法

HAProxy通過固定引數balance指明對后端服務器的調度演算法，該引數可以配置在listen或backend選項中，
HAProxy的調度演算法分為靜態和動態調度演算法，但是有些演算法可以根據引數在靜態和動態演算法中相互轉換，

靜態演算法

靜態演算法：按照事先定義好的規則輪詢公平調度，不關心后端服務器的當前負載、鏈接數和回應速度等，且無法實時修改權重，只能靠重啟HAProxy生效，

服務器動態權重調整:

yum install socat
Socat 是 Linux下的一個多功能的網路工具，名字來由是Socket CAT，
Socat 的主要特點就是在兩個資料流之間建立通道，且支持眾多協議和鏈接方式，
如IP、TCP、UDP、IPv6、Socket檔案等，

echo "show info" | socat stdio /var/lib/haproxy/haproxy.sock

echo "get weight web_host/web1" | socat stdio /var/lib/haproxy/haproxy. sock1 (initial 1)

echo "set weight web_host/web1 2"  socat stdio /var/lib/haproxy/haproxy.sockBackend is using a static LB algorithm and only accepts weights ' e%' and '100%"

static-rr

static-rr：基于權重的輪詢調度，不支持權重的運行時調整及后端服務器慢啟動，其后端主機數量沒有限制

listen web_host
	bind 192.168.188.10:80,:8801-8810,192.168.188.10:9001-9010
	mode http
	log global
	balance static-rr
	server web1 192.168,188.100:80 weight 1 check inter 3000 fall 2 rise 5
	server web2 192.168.188.101:80 weight 2 check inter 3000 fall 2 rise 5

動態演算法

動態演算法：基于后端服務器狀態進行調度適當調整，比如優先調度至當前負載較低的服務器，且權重可以在haproxy運行時動態調整無需重啟

roundrobin

roundrobin：基于權重的輪詢動態調度演算法，支持權重的運行時調整，不完全等于lvs中的rr輪訓模式，HAProxy中的roundrobin支持慢啟動（新加的服務器會逐漸增加轉發數），其每個后端backend中最多支持4095個realserver，roundrobin為默認調度演算法，且支持對real server權重動態調整，

listen web_host
	bind 192.168.188.10:80,:8801-8810,192.168.188.10:9001-9010
	mode http
	log global
	balance roundrobin
	server web1 192.168.188.100:80 weight 1 check inter 3000 fall 2 rise 5
	server web2 192.168.188.101:80 weight 2 check inter 3000 fall 2 rise 5

leastconn

leastconn 加權的最少連接的動態，支持權重的運行時調整和慢啟動，即當前后端服務器連接最少的優先調度(新客戶端連接)，比較適合長連接的場景使用，比如MySQL等場景，

listen web_host
	bind 192.168.188.10:80,:8801-8810,192.168.188.10:9001-9010
	mode http
	log global
	balance leastconn
	server web1 192.168.188.100:80 weight 1 check inter 3000 fall 2 rise 5
	server web2 192.168.188.101:80 weight 1 check inter 3000 fall 2 rise 5

其他演算法

其他部分演算法即可作為靜態演算法，又可以通過選項成為動態演算法

source

源地址hash，基于用戶源地址hash并將請求轉發到后端服務器，默認為靜態即取模方式，但是可以通過hash-type支持的選項更改，后續同一個源地址請求將被轉發至一個后端web服務器，比較適用于session保持/快取業務等場景

源地址有兩種轉發客戶端請求到后端服務器的服務器選取計算方式，分別是取模法和一致性hash

map-base取模法

map-based：取模法，基于服務器總權重的hash陣列取模，該hash是靜態的即不支持在線調整權重，不支持慢啟動，其對后端服務器調度均衡，缺點是當服務器的總權重發生變化時，即有服務器上線或下線，都會因權重發生變化而導致調度結果整體改變，
所謂取模運算，就是計算兩個數相除之后的余數，10%7=3，7%4=3，基于權重取模:(2^32-1)%(1+1+2)

取模法配置示例：

listen web_host
	bind 192.168.188.10:80, :8801-8810,192.168.188.10:9001-9010
	mode tcp
	log global
	balance source
	server web1 192.168.188.100:80 weight 1 check inter 3000 fall 2 rise 5
	server web2 192.168.188.101:80 weight 1 check inter 3000 fall 2 rise 5

一致性hash

一致性哈希，該hash是動態的，支持在線調整權重，支持慢啟動，優點在于當服務器的總權重發生變化時，廚調度結果影響是區域的，不會引起大的變動，hash (o)mod n，

hash物件
hash物件到后端服務器的映射關系
在這里插入圖片描述
配置示例

listen web_host
	bind 192.168.188.10:80,:8801-8810,192.168.188.10:9001-9010
	mode tcp
	log global
	balance source
	hash-type consistent
	server web1 192.168.188.100:80 weight 1 check inter 3000 fall 2 rise 5
	server web2 192.168.188.101:80 weight 1 check inter 3000 fall 2 rise 5

HAProxy搭建集群

詳細的HAProxy搭建集群可以參考我另一篇文章：
AProxy+Keepalived 負載均衡高可用配置

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/272811.html

標籤：其他

上一篇：“服務器最小化安裝CentOS 7.8后，安裝不了httpd、使用不了ifconfig甚至ping不通百度”的解決方案

下一篇：Linux下的檔案管理（初學者必看）

Web服務器群集——HAProxy 搭建Web群集

HAProxy搭建Web群集

HAProxy介紹

HAProxy功能

三大軟體負載均衡器對比(LVS Nginx Haproxy)

三大軟體負載均衡器適用業務場景

HAProxy安裝及基礎配置

默認yum源

第三方安裝包

編譯安裝HAProxy

解決HAProxy的依賴環境

解決lua環境

解決各種編譯依賴

編譯安裝HAProxy

驗證HAProxy版本

HAProxy啟動腳本

組態檔

啟動HAProxy

組態檔詳解

global配置引數

Proxies配置

Proxies配置-defaults

Proxies配置-frontend

Proxies配置-backend

frontend+backend配置實體

Proxies配置-listen替代frontend+backend

HAProxy調度演算法

靜態演算法

static-rr

動態演算法

roundrobin

leastconn

其他演算法

source

map-base取模法

一致性hash

HAProxy搭建集群
