OCR （Optical Character Recognition，光學字符識別）是指電子設備（例如掃描儀或數碼相機）檢查紙上列印的字符，通過檢測暗、亮的模式確定其形狀，然后用字符識別方法將形狀翻譯成計算機字符的程序；即，針對印刷體字符，采用光學的方式將紙質檔案中的文字轉換成為黑白點陣的影像檔案，并通過字符識別模型將影像中的文字處理成文本格式，

光學字符識別是OCR的核心，然而對于許多型別的機器學習演算法來說，這種影像處理都是一項艱巨的任務， 將像素模式連接到更高概念的關系是極其復雜的，而且很難定義， 例如，讓一個人識別一張面孔、一只貓或字母A是容易的，但用嚴格的規則來定義這些模式是很困難的， 此外，影像資料往往是噪聲資料，對于光學字符影像，燈光、定位和物件的位置都能影響最終的影像資料，

支持向量機非常適合處理影像資料，它能夠學習復雜的圖案而不需要對噪聲資料過度敏感，能夠以較高的準確度識別光學圖案，

1、資料來源

本博文中，將使用UCI公開的光學字符識別資料集（http://archive.ics.uci.edu/ml/datasets/Letter+Recognition），利用支持向量機（SVM）來構建光學字符識別模型，

該資料集包含了26個英文大寫字母的20000個樣本， 每一個樣本代表光學影像中的一個矩形區域，該區域只包含單一字符， 每一個樣本包含16個自變數和letter目標變數，letter指示當前樣本是哪一個字母，每一個特征變數的具體含義如下：

• letter 字符 (取值為A，B，...,Z)
• x-box 字符所在矩形區域的水平位置
• y-box 字符所在矩形區域的豎直位置
• width 矩形區域的寬度
• high 矩形區域的高度
• onpix 矩陣區域的黑色像素數
• x-bar 矩形區域內黑色像素的平均x值
• y-bar 矩形區域內黑色像素的平均y值
• x2bar x平均方差
• y2bar y平均方差
• xybar x和y的平均相關性
• x2ybr x * x * y 均值
• xy2br x * y * y 均值
• x-ege 從左到右的邊緣數目
• xegvy x邊緣與y的相關性
• y-ege 從下到上的邊緣數目
• yegvx y邊緣與x的相關性

2、資料預處理

光學字符識別資料集中包含16個特征變數，這些變數用字符矩形區域的水平位置和豎直位置、黑色像素比例、黑色像素的平均水平和豎直位置來度量一個字符，

首先，使用pandas中的read_csv()函式將資料匯入，實作代碼如下所示：

import pandas as pd
letters = pd.read_csv("./input/letterecognition.csv")
letters.head(10)

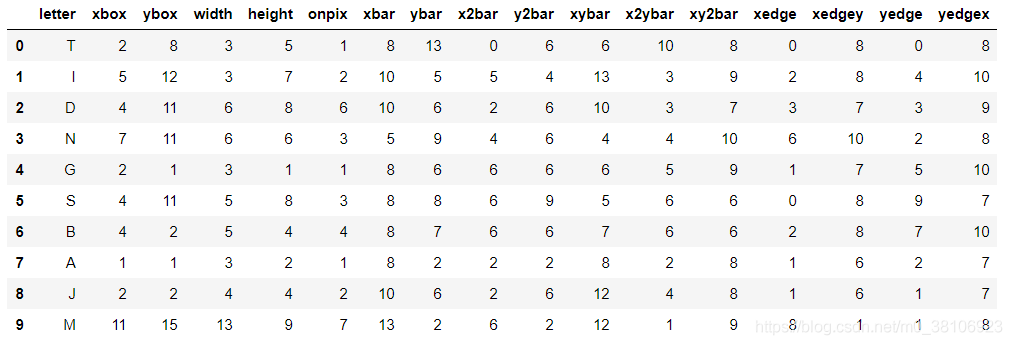

前10行資料格式如下所示：

接下來使用pandas中Series的value_counts()函式，觀察資料集中每一種字符的數量分布，

sort_index()函式可以讓結果按照字母排序展示結果，實作代碼如下所示：

letters["letter"].value_counts().sort_index()

效果如下所示：

可見，各個字符的樣本數量分布相對均衡，

現在，進一步觀察每一個自變數的取值分布，實作代碼如下所示：

letters.iloc[:,1:].describe()

資料取值分布如下所示：

觀察發現16個自變數的取值范圍都在0~15之間，因此對于該資料集不需要對變數進行標準化操作，

此外，資料集作者已經將樣本隨機排列，所以也不需要我們對資料進行隨機打散， 此處，直接取前14000個樣本（70%）作為訓練集，后6000個樣本（30%）作為測驗集，實作代碼如下所示：

letters_train = letters.iloc[0:14000,]
letters_test = letters.iloc[14000:20000,]

3、模型訓練

接下來使用sklearn.svm包中的相關類來實作來構建基于支持向量機的光學字符識別模型，

在sklearn.svm包中，有三個類均實作了支持向量機演算法：SVC, NuSVC 和 LinearSVC， SVC 和 NuSVC接受的引數有細微差別，且底層的數學形式不一樣， 而 LinearSVC 則是使用簡單的線性核函式，其實作基于liblinear (https://www.csie.ntu.edu.tw/~cjlin/liblinear/), 對于大規模的樣本訓練速度會更快， 這三個支持向量機的具體介紹參考sklearn官方檔案：http://scikit-learn.org/stable/modules/svm.html，

本案例中，選用 SVC 來進行模型構建， SVC 有兩個主要的引數可以設定：核函式引數 kernel 和約束懲罰引數C， 核函式引數 kernel的常用取值及其對應含義如下：

• "linear"：線性核函式
• "poly"：多項式核函式
• "rbf"：徑向基核函式
• "sigmoid"： sigmoid核函式

約束懲罰引數C為對超過約束條件的樣本的懲罰項，C值越大，懲罰越大，支持向量機的決策邊界越窄，

現在，可以使用訓練集構建分類模型了，選用最簡單的線性核函式，C采用默認值1，實作代碼如下所示：

from sklearn.svm import SVC
letter_recognition_model = SVC(C = 1, kernel = "linear")
letter_recognition_model.fit(letters_train.iloc[:,1:],letters_train['letter'])

設定成功后，SVC配置引數效果如下所示：

SVC(C=1, cache_size=200, class_weight=None, coef0=0.0,
  decision_function_shape=None, degree=3, gamma='auto', kernel='linear',
  max_iter=-1, probability=False, random_state=None, shrinking=True,
  tol=0.001, verbose=False)

4、模型性能評估

接下來，使用predict()函式得到上一節訓練的支持向量機模型在測驗集合上的預測結果，然后使用 sklearn.metrics中的相關函式對模型的性能進行評估，實作代碼如下所示：

from sklearn import metrics
letters_pred = letter_recognition_model.predict(letters_test.iloc[:,1:])
print(metrics.classification_report(lettters_test["letter"], letters_pred))
print(pd.DataFrame(metrics.confusion_matrix(lettters_test["letter"], letters_pred),\
                  columns = letters["letter"].value_counts().sort_index().index,\
                  index = letters["letter"].value_counts().sort_index().index))

效果如下所示：

             precision    recall  f1-score   support

          A       0.92      0.92      0.92       245
          B       0.78      0.87      0.82       207
          C       0.82      0.84      0.83       202
          D       0.77      0.91      0.83       251
          E       0.80      0.86      0.83       230
          F       0.77      0.89      0.82       240
          G       0.73      0.75      0.74       235
          H       0.65      0.70      0.67       210
          I       0.89      0.86      0.87       243
          J       0.83      0.88      0.86       216
          K       0.79      0.84      0.81       214
          L       0.95      0.86      0.90       250
          M       0.89      0.94      0.92       224
          N       0.95      0.88      0.91       246
          O       0.87      0.71      0.78       216
          P       0.92      0.80      0.86       246
          Q       0.85      0.75      0.80       252
          R       0.81      0.84      0.82       242
          S       0.75      0.67      0.71       240
          T       0.89      0.90      0.90       226
          U       0.91      0.92      0.92       248
          V       0.91      0.91      0.91       212
          W       0.90      0.92      0.91       216
          X       0.89      0.84      0.86       230
          Y       0.93      0.88      0.90       223
          Z       0.86      0.83      0.84       236

avg / total       0.85      0.84      0.84      6000

     A    B    C    D    E    F    G    H    I    J ...     Q    R    S    T  \
A  225    1    0    2    0    0    2    0    0    1 ...     0    2    1    0
B    0  181    0    4    1    0    1    2    1    1 ...     0   10    4    0
C    1    0  169    0    8    0    7    0    0    0 ...     0    0    0    0
D    1    9    0  228    0    1    1    2    0    1 ...     0    0    0    0
E    0    2    5    0  197    2   11    0    0    0 ...     1    1    1    5
F    0    1    3    1    3  213    1    2    2    3 ...     0    0    0    4
G    0    2   14    2    1    4  177    2    0    0 ...     9    3    5    0
H    1    4    2   12    0    5    4  147    0    1 ...     3    9    0    1
I    0    1    2    4    0    7    0    0  208   12 ...     0    0    2    0
J    2    0    0    2    0    2    0    3   11  190 ...     0    0    2    0
K    0    0    2    5    4    0    1    5    0    0 ...     0   12    0    0
L    0    0    5    5    6    0    3    2    0    0 ...     4    1    3    1
M    1    3    0    0    0    0    0    3    0    0 ...     0    2    0    0
N    1    0    0    7    0    0    0   10    0    0 ...     0    2    0    0
O    3    0    3    7    0    0    2   26    0    1 ...     5    1    0    0
P    0    2    0    3    0   25    5    0    1    1 ...     1    1    0    0
Q    5    5    0    1    7    1   14    3    0    4 ...   190    1   13    0
R    0   11    0    4    0    0    2    6    0    0 ...     0  203    0    0
S    1    8    0    1   10    7    7    0    4    1 ...     9    1  160    3
T    1    0    0    0    0    3    2    5    0    0 ...     0    1    2  204
U    1    0    0    1    0    0    0    1    0    0 ...     0    0    0    1
V    0    2    0    0    0    2    0    4    0    0 ...     0    1    0    0
W    1    0    0    0    0    0    0    0    0    0 ...     0    0    0    0
X    0    1    0    5    5    1    1    0    6    3 ...     0    0    2    2
Y    0    0    0    3    0    4    0    3    1    0 ...     2    0    0    5
Z    1    0    0    1    4    1    0    0    1    9 ...     0    0   18    3

     U    V    W    X    Y    Z
A    2    0    0    0    3    3
B    0    0    0    1    0    0
C    4    0    0    0    0    0
D    3    0    0    0    0    0
E    0    0    0    2    0    2
F    0    0    0    0    1    0
G    0    6    1    0    0    0
H    2    3    0    2    0    0
I    0    0    0    4    0    3
J    0    0    0    0    0    2
K    2    0    0    4    0    0
L    0    0    0    6    0    0
M    1    0    4    0    0    0
N    1    2    0    0    0    0
O    3    1    4    1    0    0
P    1    0    0    0    5    0
Q    0    1    0    0    0    0
R    0    1    0    1    0    0
S    0    0    0    2    1   20
T    0    0    0    0    3    3
U  228    0    6    0    0    0
V    0  193    6    0    1    0
W    2    2  199    0    0    0
X    1    0    0  193    1    0
Y    0    4    1    1  196    0
Z    0    0    0    1    0  196

[26 rows x 26 columns]

上述混淆矩陣中對角線的元素表示模型正確預測數，對角元素之和表示模型整體預測正確的樣本數，

而非對角線元素上的值則可以反映模型在哪些類的預測上容易犯錯，例如第P行第F列的取值為25，說明模型有25次將“P”字符錯誤地識別為“F”字符，直觀來看，“P”和“F”相似度比較高，對它們的區分也更具有挑戰性， 現在，來通過這個來計算模型在測驗集中的預測正確率，代碼如下所示：

agreement = lettters_test["letter"] == letters_pred
print(agreement.value_counts())
print("Accuracy:", metrics.accuracy_score(lettters_test["letter"], letters_pred))

預測正確率，效果如下所示：

True     5068
False     932
dtype: int64
Accuracy: 0.844666666667

可見，初步模型在6000個測驗樣本中，正確預測5068個，整體正確率（Accuaray）為84.47%，

5、模型性能提升

對于支持向量機，有兩個主要的引數能夠影響模型的性能：一是核函式的選取，二是懲罰引數C的選擇， 下面，期望通過分別嘗試這兩個引數來進一步改善模型的預測性能，

5.1、核函式的選取

在 SVC 中，核函式引數kernel可選值為"rbf"（徑向基核函式）、“poly”（多項式核函式）、"sigmoid"（sigmoid核函式）和"linear"（線性核函式），我們的初始模型選取的是線性核函式，下面我們觀察在其他三種核函式下模型正確率的改變，實作代碼如下所示：

kernels = ["rbf","poly","sigmoid"]
for kernel in kernels:
    letters_model = SVC(C = 1, kernel = kernel)
    letters_model.fit(letters_train.iloc[:,1:],letters_train['letter'])
    letters_pred = letters_model.predict(letters_test.iloc[:,1:])
    print("kernel = ", kernel , ", Accuracy:",\
    metrics.accuracy_score(lettters_test["letter"], letters_pred))

效果如下所示：

kernel =  rbf , Accuracy: 0.971166666667
kernel =  poly , Accuracy: 0.943166666667
kernel =  sigmoid , Accuracy: 0.0376666666667

從結果可以看到，當選取RBF核函式時：

• 模型正確率由84.47%提高到97.12%
• 多項式核函式下模型正確率為94.32%
• sigmoid核函式下模型的正確率只有3.77%

5.2、懲罰引數C的選取

我們將分別測驗 𝐶=0.01,0.1,1,10,100C=0.01,0.1,1,10,100時字符識別模型正確率的變化，

核函式選取徑向基核函式(即"rbf")，實作代碼如下所示：

c_list = [0.01, 0.1, 1, 10, 100]
for C in c_list:
    letters_model = SVC(C = C, kernel = "rbf")
    letters_model.fit(letters_train.iloc[:,1:],letters_train['letter'])
    letters_pred = letters_model.predict(letters_test.iloc[:,1:])
    print("C = ", C , ", Accuracy:",\
    metrics.accuracy_score(lettters_test["letter"], letters_pred))

效果如下所示：

C =  0.01 , Accuracy: 0.059
C =  0.1 , Accuracy: 0.886333333333
C =  1 , Accuracy: 0.971166666667
C =  10 , Accuracy: 0.976166666667
C =  100 , Accuracy: 0.976333333333

可見，當懲罰引數C設定為10和100時，模型正確率進一步提升，分別達到97.62%和97.63%，
