搭建lvs + keepalivd DR模式，雙機熱備基礎與高可用群集

這里只說keepalivd 軟體的原理 lvs在下面一篇博客中

https://blog.csdn.net/weixin_52184735/article/details/115363231?spm=1001.2014.3001.5501

一，概念

keepalived起初是專門針對lvs設計的一款強大的輔助工具，主要用來提供故障切換和健康檢查功能（判斷lvs負載調度器，節點服務器的可用性，以及隨時隔離并替換新的服務器），當故障機恢復后將其重新加入群集中，

1,熱備份

keepalived采用VRRP（virtual Router Redundant Protocol，虛擬路由冗余協議）熱備份協議，以軟體的方式實作liunx服務器的多機熱備功能，VRRP是針對路由器的一種備份解決方案————由多臺路由器組成一個熱備份組，通過虛擬ip地址對外提供服務，每個熱備份組內同一時刻只有一臺主路由提供服務，其他路由器處于冗余狀態，若當前在線的路由器失效，則其他路由會自動接替（通過優先級決定順序）

2,高可用

keepalived不僅僅做用于雙機熱備，使用keepalived構建lvs群集更加簡便易用，主要優勢體現在熱備切換，提高可用性，對節點服務器進行健康檢查，自動移除失效的節點，恢復后再重新加入，

二，作業原理

Layer3,4,5作業在IP/TCP協議堆疊的IP層，TCP層，及應用層,原理分別如下：
Layer3：Keepalived使用Layer3的方式作業式時，Keepalived會定期向服務器群中的服務器發送一個ICMP的資料包（既我們平時用的Ping程式）,如果發現某臺服務的IP地址沒有激活，Keepalived便報告這臺服務器失效，并將它從服務器群中剔除，這種情況的典型例子是某臺服務器被非法關機，Layer3的方式是以服務器的IP地址是否有效作為服務器作業正常與否的標準，

Layer4:如果您理解了Layer3的方式，Layer4就容易了，Layer4主要以TCP埠的狀態來決定服務器作業正常與否，如web server的服務埠一般是80，如果Keepalived檢測到80埠沒有啟動，則Keepalived將把這臺服務器從服務器群中剔除，

Layer5：Layer5對指定的URL執行HTTP GET，然后使用MD5演算法對HTTP GET結果進行求和，如果這個總數與預期值不符，那么測驗是錯誤的，服務器將從服務器池中移除，該模塊對同一服務實施多URL獲取檢查，如果您使用承載多個應用程式服務器的服務器，則此功能很有用，此功能使您能夠檢查應用程式服務器是否正常作業，MD5摘要是使用genhash實用程式（包含在keepalived軟體包中）生成的，
SSL_GET與HTTP_GET相同，但使用SSL連接到遠程Web服務器，
MISC_CHECK：此檢查允許用戶定義的腳本作為運行狀況檢查程式運行，結果必須是0或1.該腳本在導演盒上運行，這是測驗內部應用程式的理想方式，可以使用完整路徑（即/path_to_script/script.sh）呼叫可以不帶引數運行的腳本，那些需要引數的需要用雙引號括起來（即“/path_to_script/script.sh arg 1 … arg n”）

作用
主要用作RealServer的健康狀態檢查以及LoadBalance主機和BackUP主機之間failover的實作，
高可用web架構: LVS+keepalived+nginx+apache+php+eaccelerator（+nfs可選可不選）

作業原理原文鏈接：https://blog.csdn.net/lupengfei1009/article/details/86514445

三，準備環境

主機	系統	ip地址	服務
wed服務器1	centos7	外：192.168.211.10 內:192.168.131.10	http
wed服務器2	centos7	外：192.168.211.11 內:192.168.131.11	nginx
調度器	centos7	外：192.168.211.12 內:192.168.131.12
備用調度器	centos7	外：192.168.211.13 內:192.168.131.13	nfs
測驗機	windos10

安裝 yum -y install net-tools 使用netstat 查看埠

配置wed服務1

安裝http

yum install -y httpd

配置wed服務2

安裝 nginx

解壓

tar -zxf nginx-1.18.0.tar.gz -C /usr/src/

cd /usr/src/nginx-1.18.0/

配置：編譯：安裝

  ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_stub_status_module && make && make install

備用調度器（這里為了節約虛擬機我把nfs服務放在這里）

搭建nfs服務

rpm -qa nfs-utils rpcbind  //查詢是否安裝

yum install nfs-utils rpcbind  //安裝nfs（兩個軟體）

systemctl start rpcbind && systemctl start nfs  //啟動（注意按順序）

vim /etc/exports //進入檔案指定共享目錄

/home/nfs_wed 192.168.131.0/24(rw,sync,no_root_squash)

保存退出

exportfs -a  //加載檔案

showmount -e  //查看共享目錄

注：關閉防火墻

cd /home/nfs_wed/

vim index.html<h1> 測驗 </h1>
<h1>------</h1>
<h1> 天天向上</h1>
<h1>每天進步一點點</h1>
<h1>hahhahahahha</h1>

wed服務器1

掛載nfs共享目錄

yum install -y rpcbind nfs-utils     //下載rpcbind（必須）
systemctl restart rpcbind     //開啟
mount 192.168.131.13:/home/nfs_wed /var/www/html/  //掛載
df   //查看掛載情況

wed服務器2

掛載nfs共享目錄

（方法一樣，只有掛載目錄不一樣，這里就不解釋了）

yum install -y rpcbind nfs-utils

 systemctl restart rpcbind
 mount 192.168.131.13:/home/nfs_wed /usr/local/nginx/html/
 df

查看效果

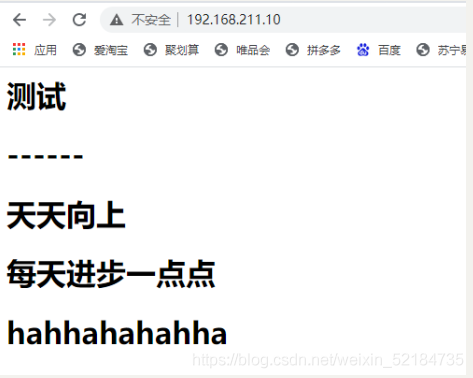

wed服務1

http要關閉 setenforce 0 （不然會失敗）

在這里插入圖片描述

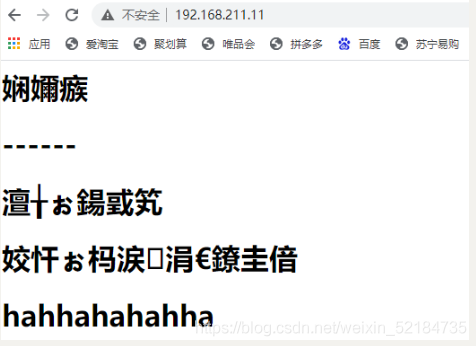

wed服務2

注：：nginx會亂碼是正常的

在這里插入圖片描述

以上完成才往下面做

配置lvs 的DR模式

配置調度器

yum install -y ipvsadm //安裝管理工具

配置虛擬介面地址（vip）

cd /etc/sysconfig/network-scripts/

 cp ifcfg-ens33 ifcfg-ens33:0

vim ifcfg-ens33:0

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33:0
UUID=7b353156-27b0-455c-a01c-8cbcb5f18e41
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.211.20   //是你的vip地址
NETMASK=255.255.255.0  //這個以后的都不要



 ifup ens33:0  //開啟
 ifconfig ens33:0  //查看與自己配置是否匹配

調整/proc 回應引數

對于DR群集來說，由于lvs負載調度器和各節點需要公用一個vip地址，需要修改linux內核的重定向引數不然不知道那臺機器回應

vim /etc/sysctl.conf

//添加到末尾

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p  //重繪一下

配置負載均衡分配策略

modprobe ip_vs //加載模塊

ipvsadm -A -t 192.168.211.20:80 -s rr  //生成虛擬服務器

撰寫策略

ipvsadm -a -t 192.168.211.20:80 -r 192.168.211.10 -g -w 1
ipvsadm -a -t 192.168.211.20:80 -r 192.168.211.11 -g -w 1

保存策略

ipvsadm-save > /etc/sysconfig/ipvsadm

systemctl restart ipvsadm  //重啟ipvsadm

配置節點服務器

wed服務1

 cd /etc/sysconfig/network-scripts/
  cp ifcfg-lo ifcfg-lo:0
  vim ifcfg-lo:0

修改

DEVICE=lo:0
IPADDR=192.168.211.20
NETMASK=255.255.255.255

ONBOOT=yes



  ifup lo:0  //開啟
  ifconfig lo:0  //查看與自己配置是否匹配
  route add -host 192.168.211.20 dev lo:0  //添加一條路由

調整/proc 回應引數

vim /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p

wed服務2

 cd /etc/sysconfig/network-scripts/
  cp ifcfg-lo ifcfg-lo:0
  vim ifcfg-lo:0

修改

DEVICE=lo:0
IPADDR=192.168.211.20
NETMASK=255.255.255.255

ONBOOT=yes



  ifup lo:0  //開啟
  ifconfig lo:0  //查看與自己配置是否匹配
  route add -host 192.168.211.20 dev lo:0  //添加一條路由

調整/proc 回應引數

vim /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p

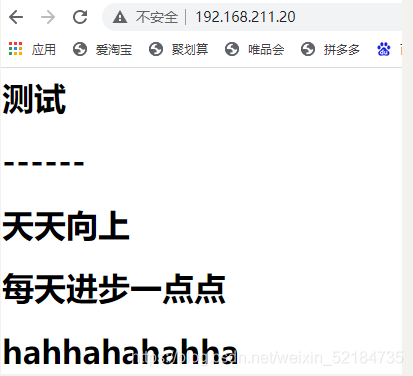

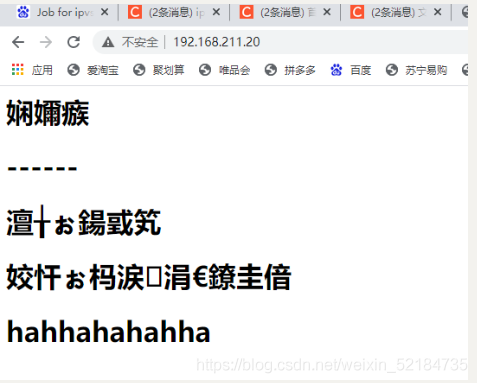

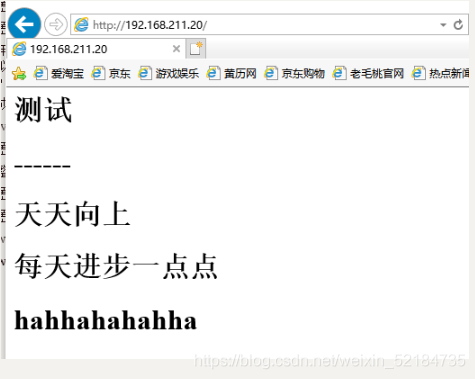

測驗（使用兩個瀏覽器）

注：多刷幾遍可能會有快取

在這里插入圖片描述

命令測試
ipvsadm -ln

在這里插入圖片描述

以上完成才往下面做

搭建雙機熱備

在調度器上配置keepailved

下載包

wget http://www.keepalived.org/software/keepalived-1.4.5.tar.gz

解壓包

tar -zxf keepalived-1.4.5.tar.gz

配置，編譯，安裝

./configure && make && make install

mkdir -p /etc/keepalived/

vim /etc/keepalived/keepalived.conf

global_defs {
    pancheng_1   // 名稱
}

vrrp_instance VI_1 { // 定義vrrp 熱備實體
    state MASTER  //熱備份狀態，MASTER 表示主服務器，BACKUP 表示備份服務器
    interface ens33  //承載vip地址的物理介面
    virtual_router_id 1  //虛擬路由的ID號，每一個必須一致
    priority 100    //優先級 ，越大越優先
    advert_int 1     // 通告間隔秒數（心跳頻率）
    authentication {     //認證資訊每一個必須保持一致
        auth_type PASS   //認證型別
        auth_pass 1234   //密碼字串
    }
    virtual_ipaddress {
        192.168.211.20   //漂移地址
    }
}

開啟服務

systemctl start keepalived

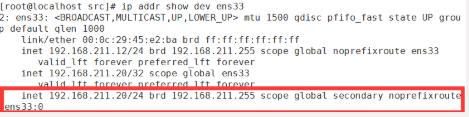

ip addr //查看vip
在這里插入圖片描述

在備用調度器上配置keeppailved

（配置基本一樣）

也要配置lvs DR模式策略

調整/proc 回應引數

vim /etc/sysctl.conf

//添加到末尾

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

sysctl -p  //重繪一下

配置負載均衡分配策略

modprobe ip_vs //加載模塊

ipvsadm -A -t 192.168.211.20:80 -s rr  //生成虛擬服務器

撰寫策略

ipvsadm -a -t 192.168.211.20:80 -r 192.168.211.10 -g -w 1
ipvsadm -a -t 192.168.211.20:80 -r 192.168.211.11 -g -w 1

保存策略

ipvsadm-save > /etc/sysconfig/ipvsadm

systemctl restart ipvsadm  //重啟ipvsadm

安裝keepalived

下載包

wget http://www.keepalived.org/software/keepalived-1.4.5.tar.gz

解壓包

tar -zxf keepalived-1.4.5.tar.gz

配置，編譯，安裝

./configure && make && make install

mkdir -p /etc/keepalived/

vim /etc/keepalived/keepalived.conf
global_defs {
pancheng_2 // 名稱
}

vrrp_instance VI_1 { // 定義vrrp 熱備實體
state BACKUP //熱備份狀態，MASTER 表示主服務器，BACKUP 表示備份服務器
interface ens33 //承載vip地址的物理介面
virtual_router_id 1 //虛擬路由的ID號，每一個必須一致
priority 99 //優先級 ，越大越優先
advert_int 1 // 通告間隔秒數（心跳頻率）
authentication { //認證資訊每一個必須保持一致
auth_type PASS //認證型別
auth_pass 1234 //密碼字串
}
virtual_ipaddress {
192.168.211.20 //漂移地址
}
}

開啟服務

systemctl start keepalived

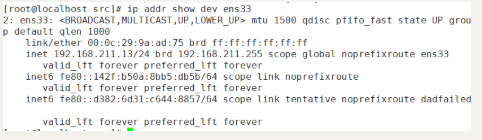

ip addr //查看vip（因為此時主服務器仍然在線，VIP地址任然由主服務器控制，其他都處于備用狀態，所以備份服務器中將不會添加vip地址到ens33物理介面上

在這里插入圖片描述

測驗：

先測驗是否可以訪問

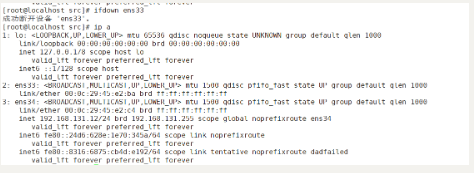

可以訪問后；在測驗ens33關閉

在這里插入圖片描述

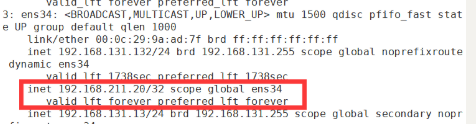

發現備用調度器已經自動生成成vip了

在這里插入圖片描述

瀏覽器測驗

先開啟ens33

輸入vip地址訪問

在這里插入圖片描述

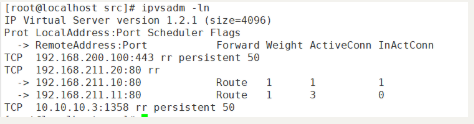

ipvsadm -ln //查看

主

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-k5iLx7rX-1617525991781)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403150838911.png)]$

有變化

備用調度器

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-G2crpXQW-1617525991783)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403150928031.png)]$

沒變化

關閉主調度器ens33

瀏覽器（清快取）

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-Br4jL0ie-1617525991785)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151114944.png)]$

會卡一下

ipvsadm -ln

主

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-viuUu2wx-1617525991786)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151310715.png)]$

備

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-XQodxfCw-1617525991790)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151337253.png)]$

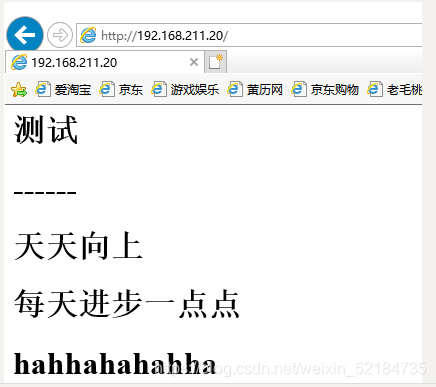

最后在開啟ens33

瀏覽器

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-riMOxqJ2-1617525991792)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151617872.png)]$

ipvsadm -ln

主

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-Qg1ibe3p-1617525991794)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151551363.png)]$

又有變化了

備

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-w4r4heyH-1617525991796)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210403151656486.png)]$

以上完成才往下做

搭建高可用群集

主調度器

vim /etc/keepalived/keepalived.conf

?      ................

virtual_server 192.168.211.20 80 {    //虛擬IP地址（vip），埠
    delay_loop 6    // 健康檢查的間隔時間
    lb_algo rr  // 輪詢（rr）調度演算法
    lb_kind DR  //采用的什么群集作業模式 （NAT，DR）
    !persistence_timeout 50  //連接保持時間（秒） 若啟用請去掉！號
    protocol TCP  //應用服務采用的TCP協議

    real_server 192.168.211.10 80 { //第一個wed服務器節點的ip地址，埠
        weight 1 //權重
           TCP_CHECK {  //健康檢查方式
            connect_port 80  //檢查的埠目標
            connect_timeout 3  //連接超時（秒）
            retry 3  //重試次數
            delay_before_retry 3  //重試間隔
       }
    }
    real_server 192.168.211.11 80 {
        weight 1
           TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
       }
    }
}

備份調度器

（配置一樣）

virtual_server 192.168.211.20 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    !persistence_timeout 50
    protocol TCP

    real_server 192.168.211.10 80 {
        weight 1
           TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
       }
    }
    real_server 192.168.211.11 80 {
        weight 1
           TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
       }
    }
}

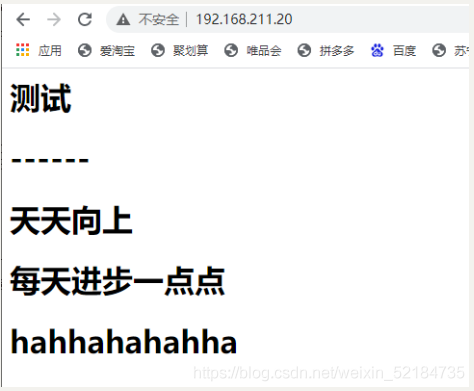

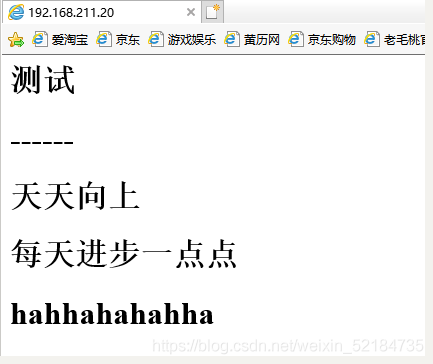

重啟測驗

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-PDqguKD8-1617525991800)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210404013936719.png)]$

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-QequYynG-1617525991801)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210404013948628.png)]$

ipvsadm -lnc

主

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-Z3fAVnTR-1617525991803)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210404014040620.png)]$

關閉后ens33

備

$[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-UbHrQMnx-1617525991819)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20210404014142799.png)]$

只要有兩臺真正服務器就可以制作負載均衡

ok
尚在學習有錯誤請指出！！！！！謝謝，
