單級放大器（總結）
一、共源極

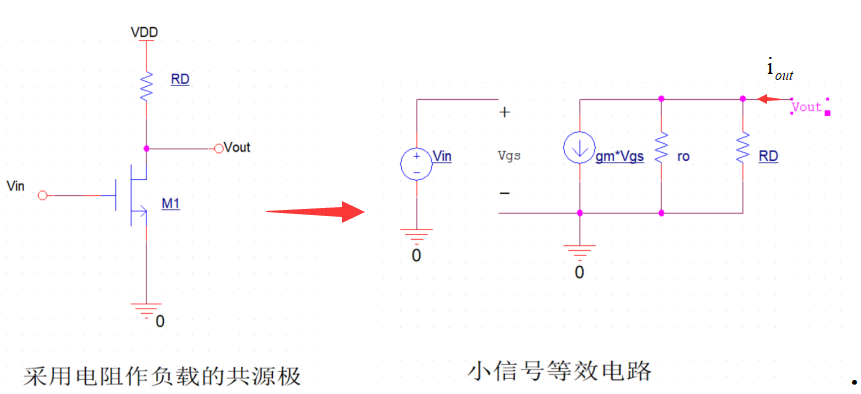

1、采用電阻作負載的共源極
電路分析：
先做出小信號等效電路圖，然后對其進行分析：
2、采用二極管連接型器件作為負載的共源極

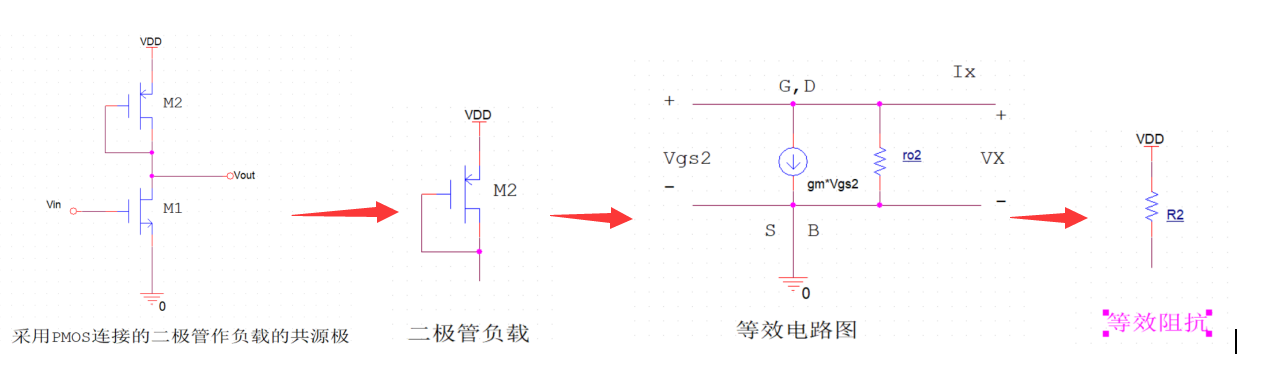

PMOS連接成的二極管，無襯底偏置
由電路圖，M2作為M1的負載，然后求出等效阻抗，看成采用電阻作負載的共源極，然后很容易得到其對應的增益Am

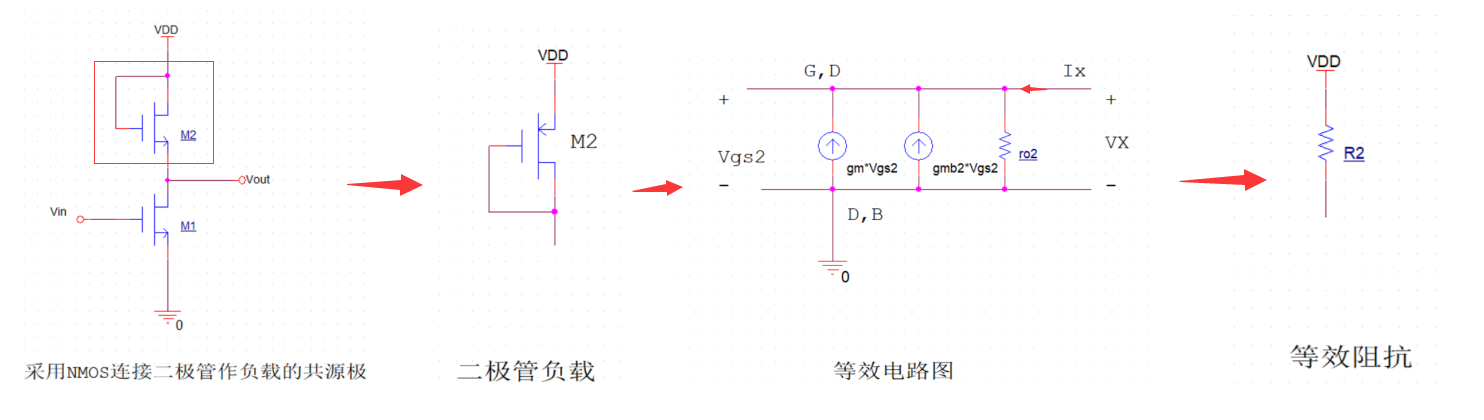

NMOS連接成的二極管，有襯底偏置
同理求出等效阻抗，M2作為M1的負載，對應的增益Am

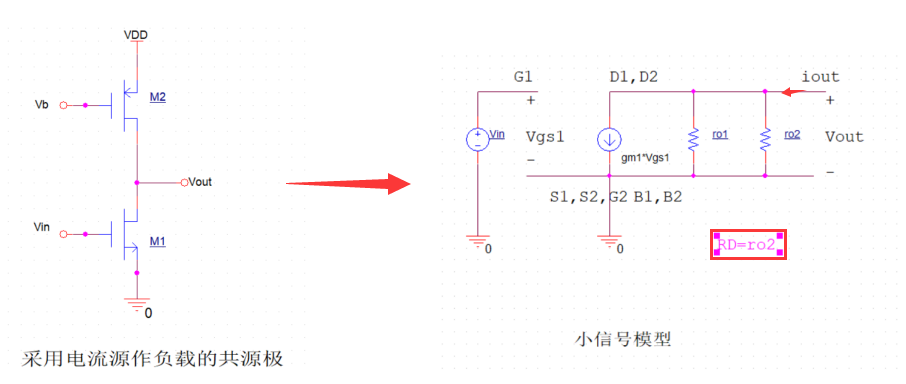

3、采用電流源作負載的共源極
由電路圖，在交流小信號模型下，經過電路化簡，很容易得到最后的電路形式，仍然可以歸結為采用電阻作負載的共源極接法（或者直接求出等效阻抗）

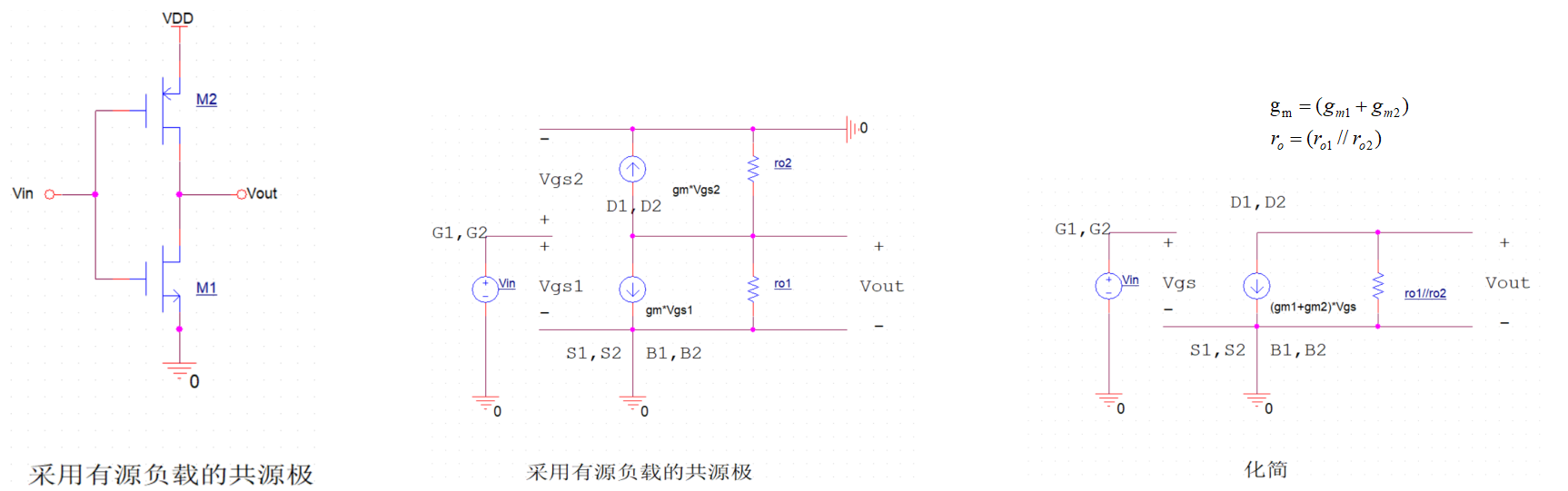

4、有源負載的共源極
由電路圖，得到交流小信號電路圖，經過電路圖化簡，得到類似電阻作負載的共源極接法的電路圖形式，對應增益Am如下：

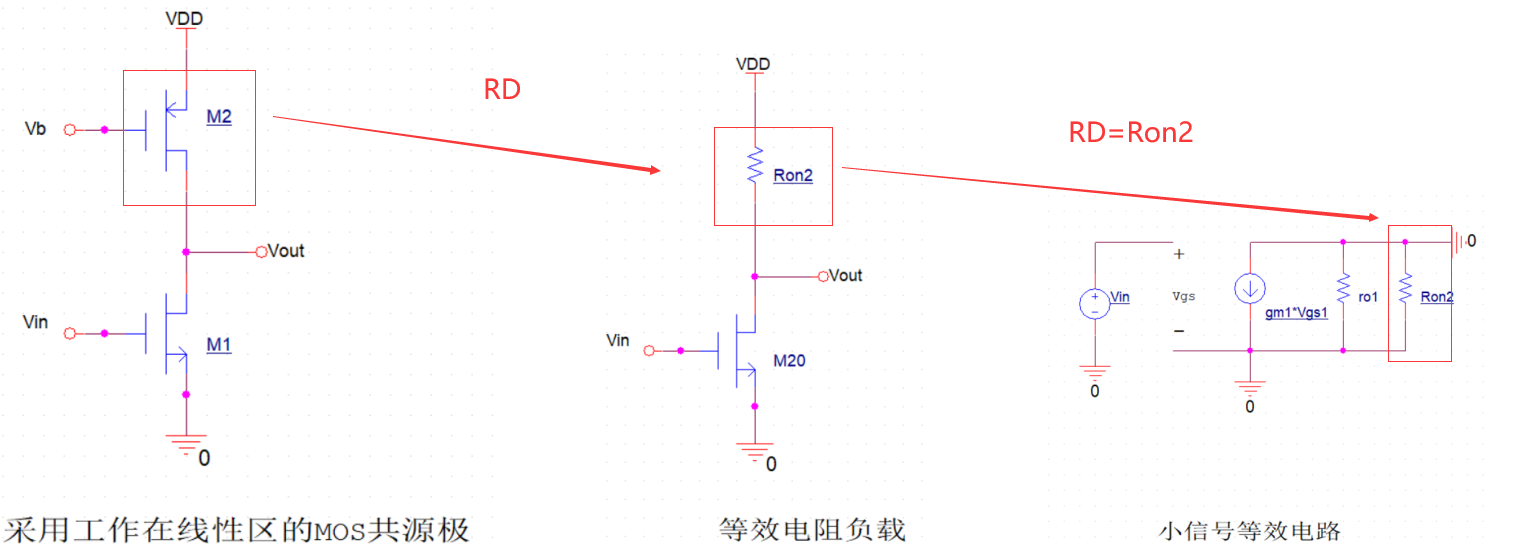

5、作業在線性區的mos為負載的共源極
由電路圖，得到交流小信號電路圖，經過電路圖化簡，仍然可以得到類似電阻作負載的共源極接法的電路圖形式，對應增益Am如下：
下面的內容會用到輔助定理，公式如下：

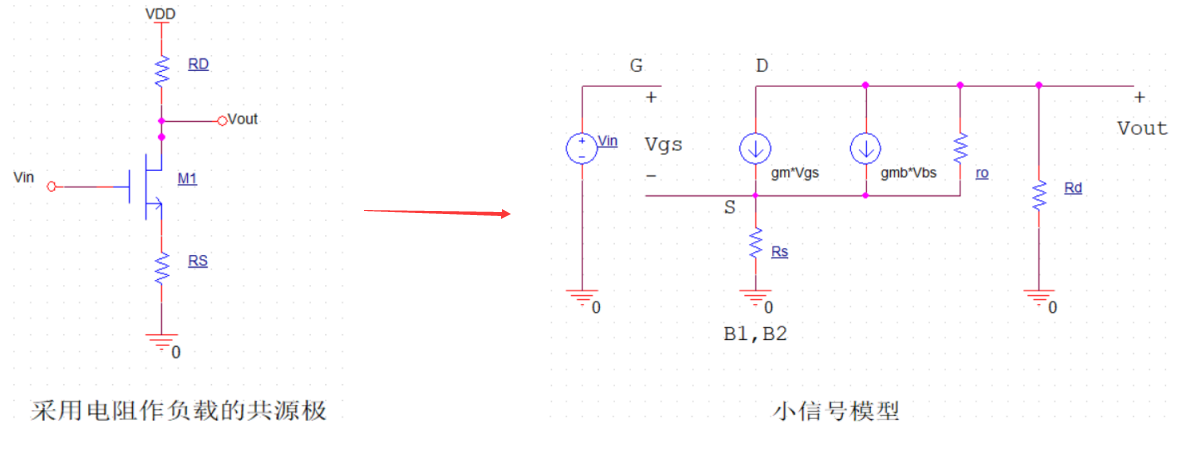

6、帶源極負反饋的共源極

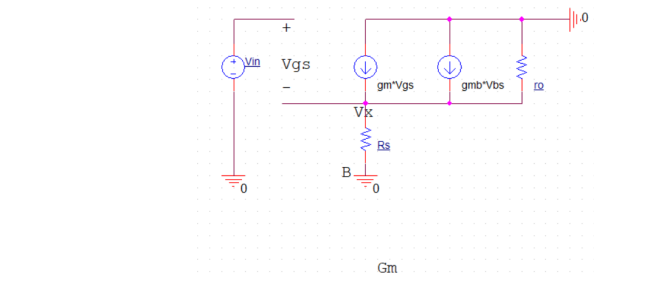

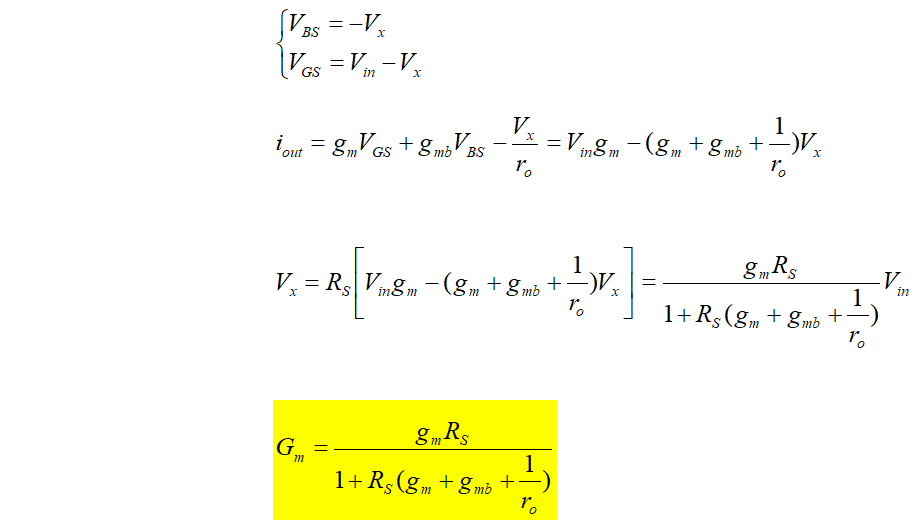

求解Gm：輸出短接，變為GND，因此RD被短路，如圖：

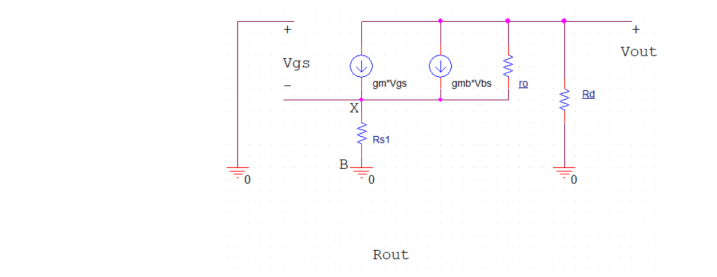

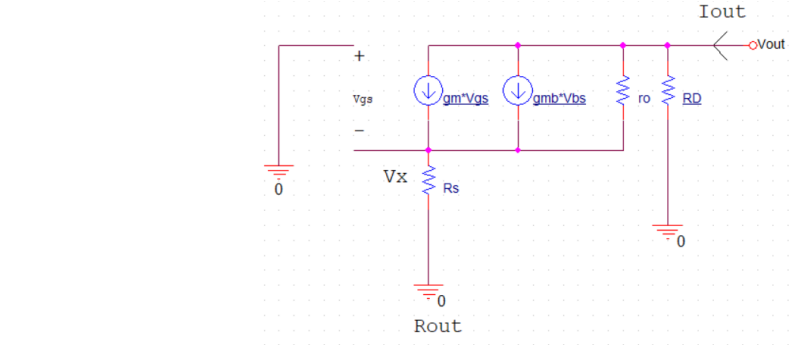

求解Rout：輸入短接，變為GND，如圖：
由輔助定理，得到帶源極負反饋的共源極增益

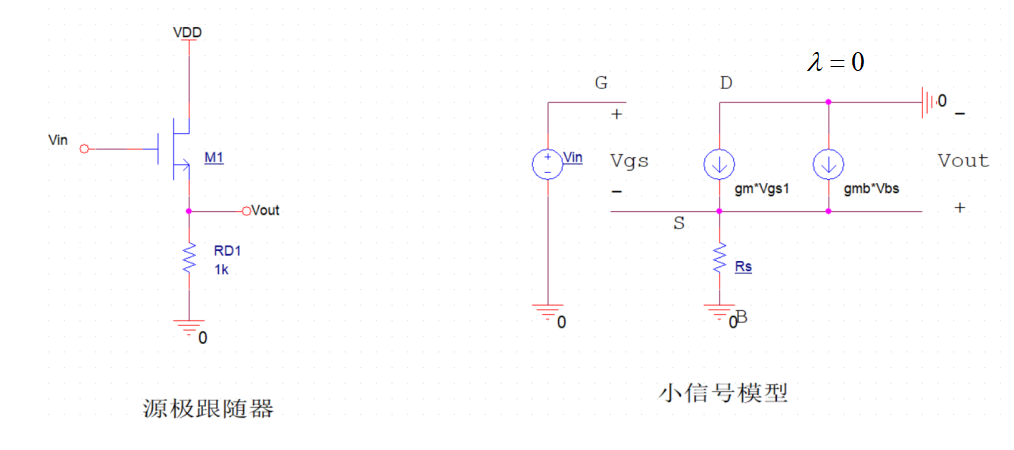

二、源極跟隨器
為了簡化計算，忽略溝道調制效應

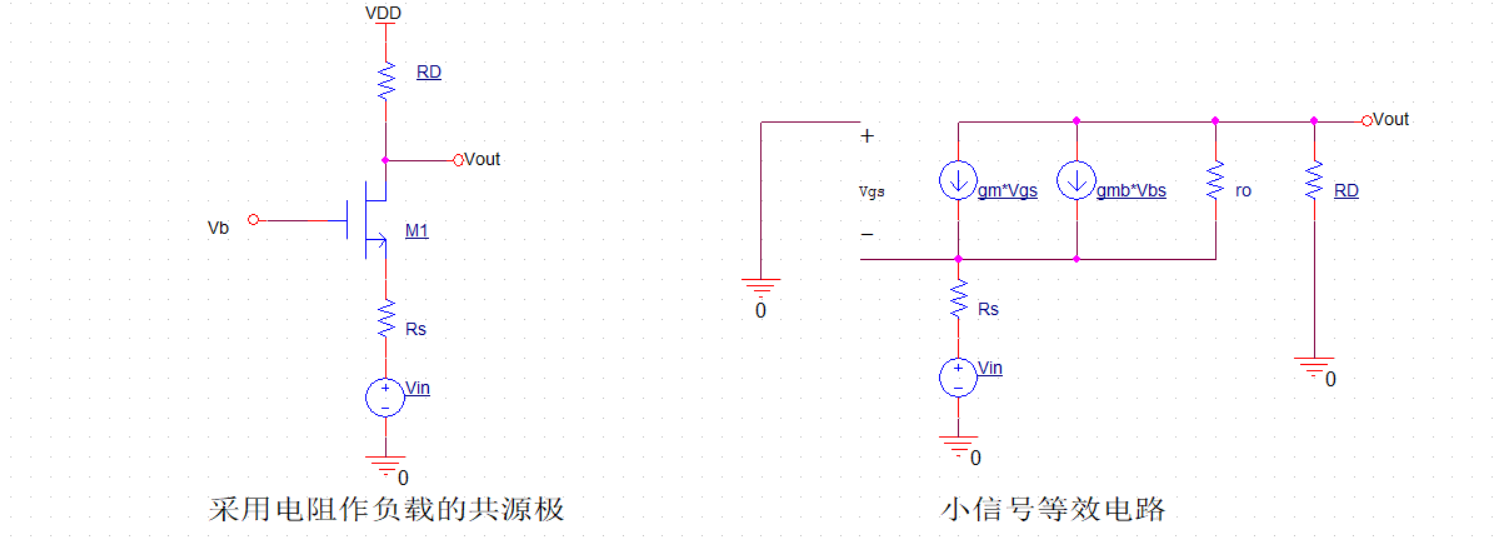

三、共柵極

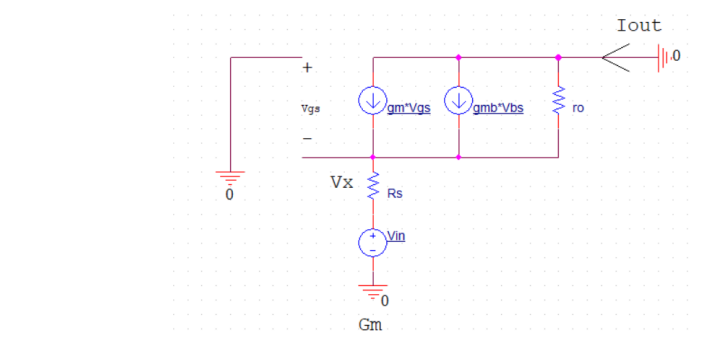

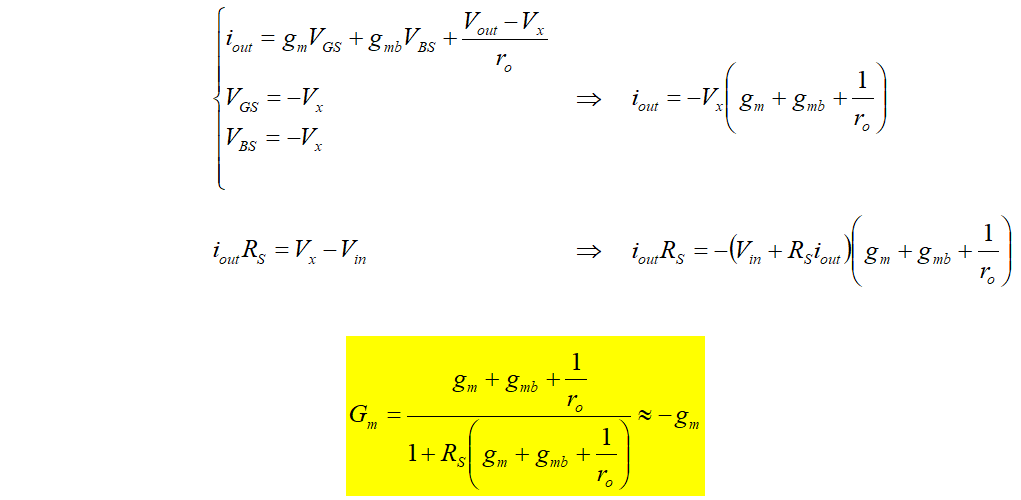

求解Gm：輸出短接，變為GND，因此RD被短路，如圖：
求解Rout：輸入短接，變為GND，如圖：
形式類似帶源極負反饋的共源極接法
由輔助定理 得到電壓增益Am:

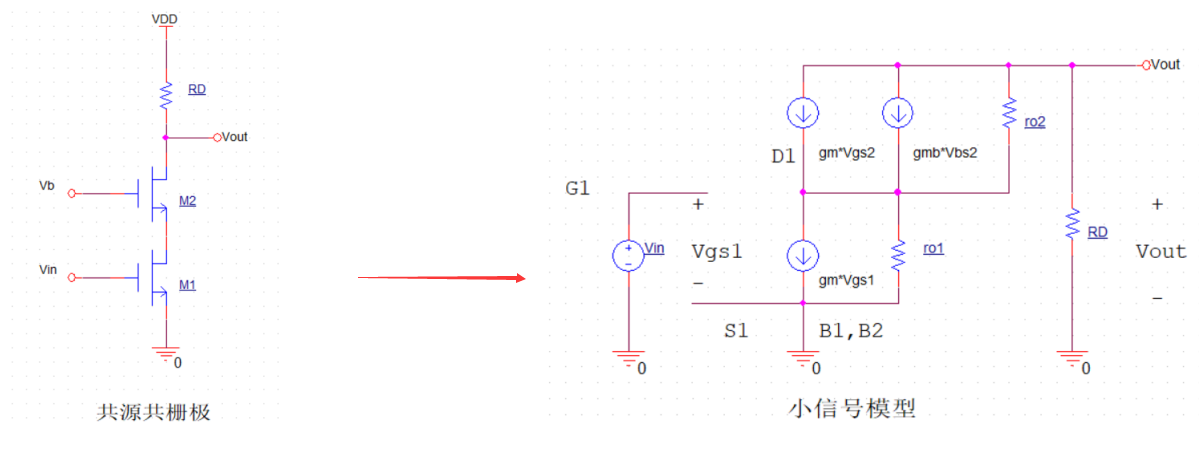

三、共源共柵極
分析：

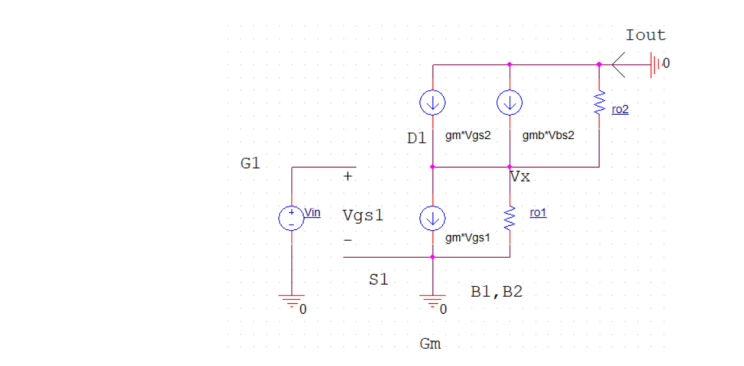

求解Gm：輸出短接，如圖：

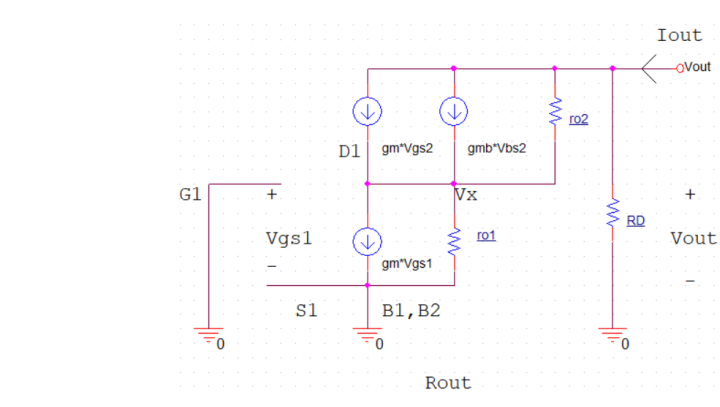

求解Rout：輸入短接，如圖：

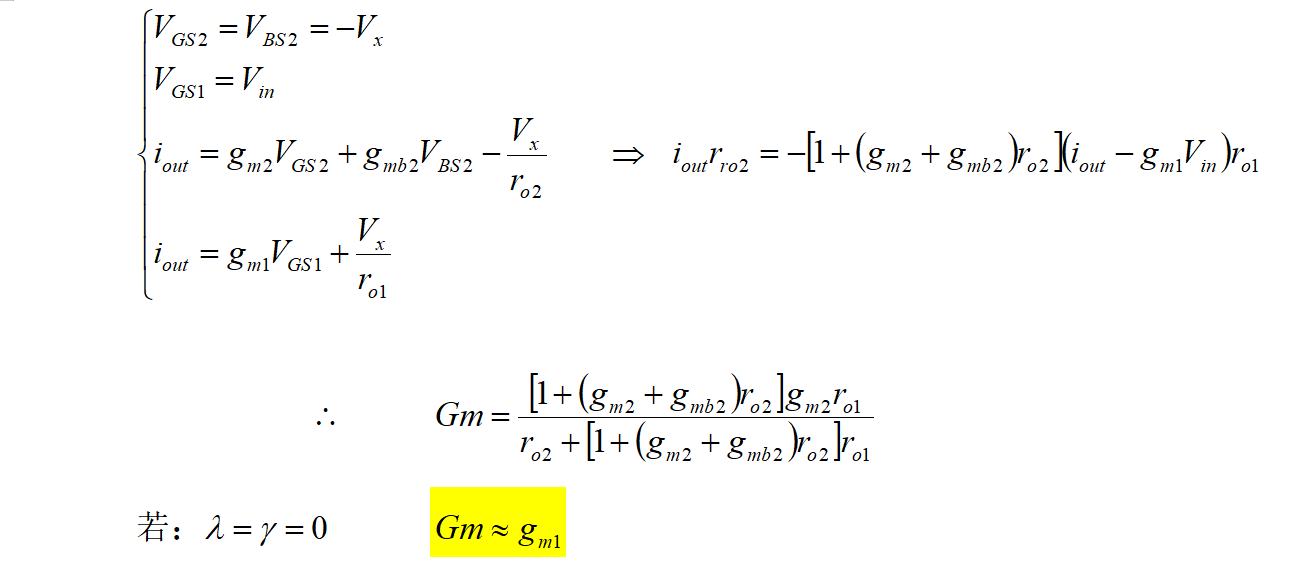

由輔助定理：

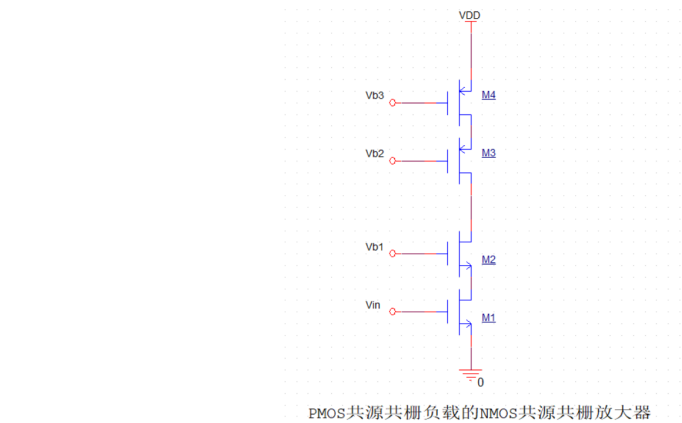

四、采用PMOS共源共柵負載的NMOS共源共柵放大器
時間原因，可能還存在一些錯誤，歡迎交流探討
