1.基本思路
2.游戲界面初始化
2.1 陣列復習
2.2 設計游戲界面
2.3 蛇資料初始化
3. 蛇的移動函式
4. 隨機蛋的產生
5. 判斷游戲結束
5.1 新建VI（作為可呼叫函式）
5.2 保存檔案
5.3 呼叫檔案
6. 修改顏色
1.基本思路
需要完成的功能:
- 蛇顯示
- 蛇移動函式
- 隨機蛋（蛇吃的）產生
- 蛇吃完蛋變長
- 游戲結束判斷
- 速度調節
2.游戲界面初始化
2.1 陣列復習

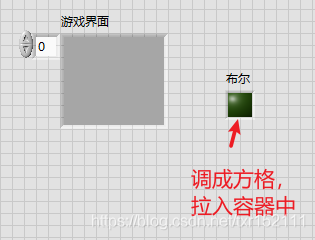

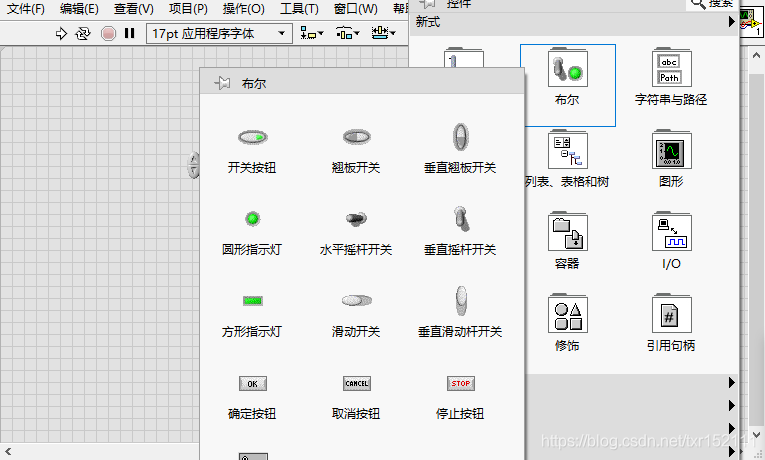

新建陣列，命名為游戲界面，將布爾型的方形指示燈拉進去，
陣列：陣列由元素和維度組成，元素是組成陣列的資料，維度是陣列的長度、高度或深度，陣列可以是一維或多維的，在記憶體允許的情況下每一維度可有多達(231) – 1 個元素，
可以創建數值、布爾、路徑、字串、波形和簇等資料型別的陣列，對一組相似的資料進行操作并重復計算時，可考慮使用陣列，陣列最適于存盤從波形采集而來的資料或回圈中生成的資料（每次回圈生成陣列中的一個元素），
陣列中不能再創建陣列，允許創建多維陣列或創建每個簇中含有一個或多個陣列的簇陣列，不能創建陣列元素為子面板控制元件、選項卡控制元件、.NET控制元件、ActiveX控制元件、圖表、多曲線XY圖、多列串列框的陣列，
無論行還是列，都是從0開始索引的，
具體例子可以查閱幫助檔案，
2.2 設計游戲界面

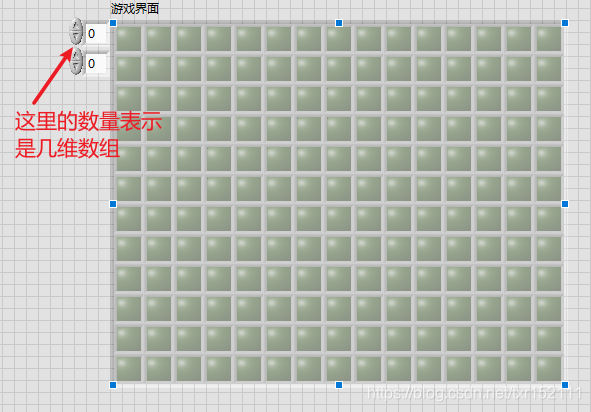

把陣列設定成二維陣列：

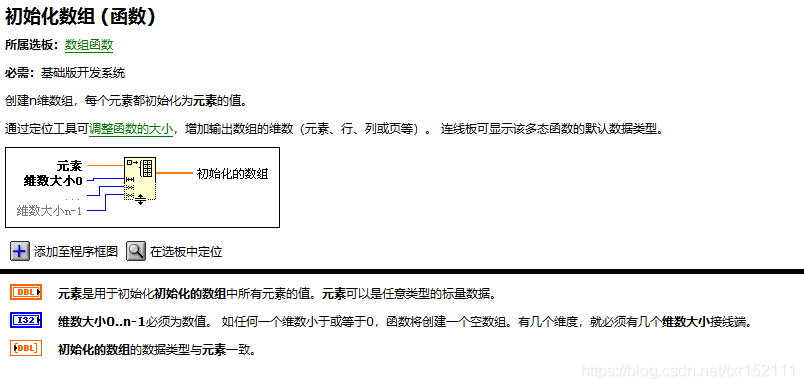

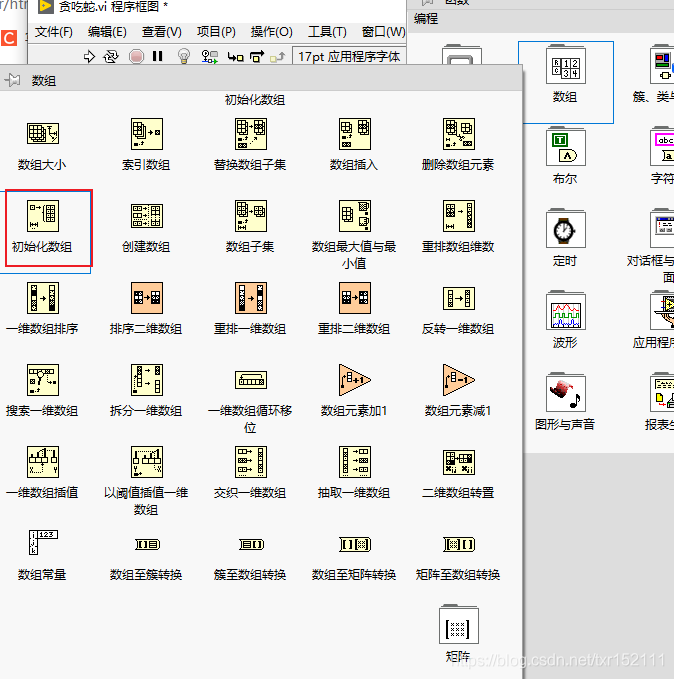

初始化陣列

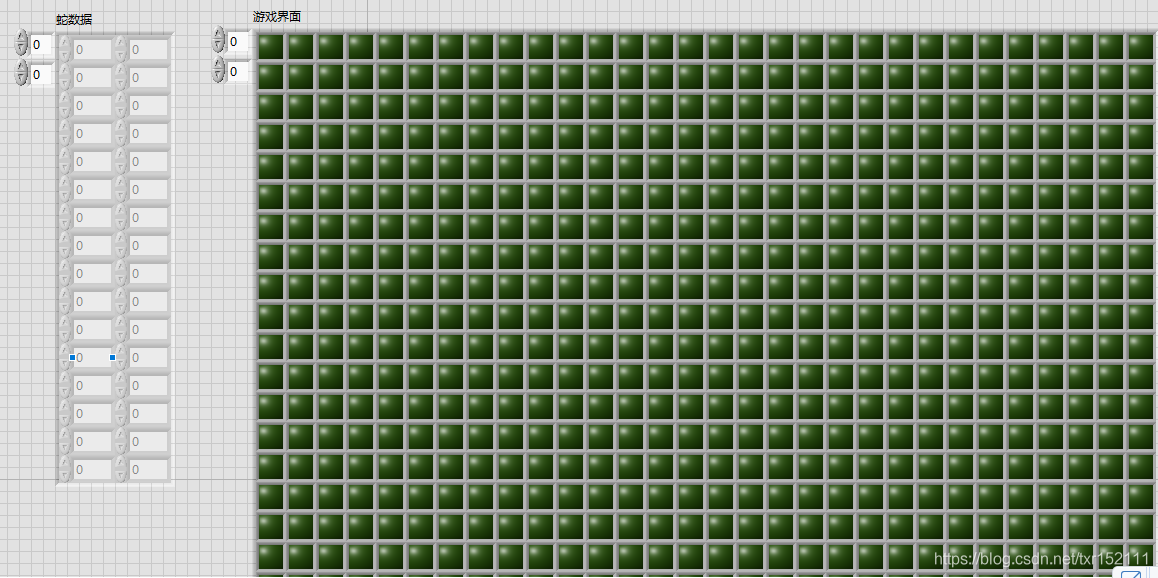

再建一個二維陣列——蛇資料，設定完是這樣的：
2.3 蛇資料初始化

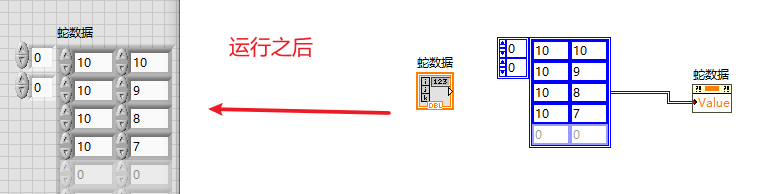

初始化蛇資料，使用“陣列常量”：
*******

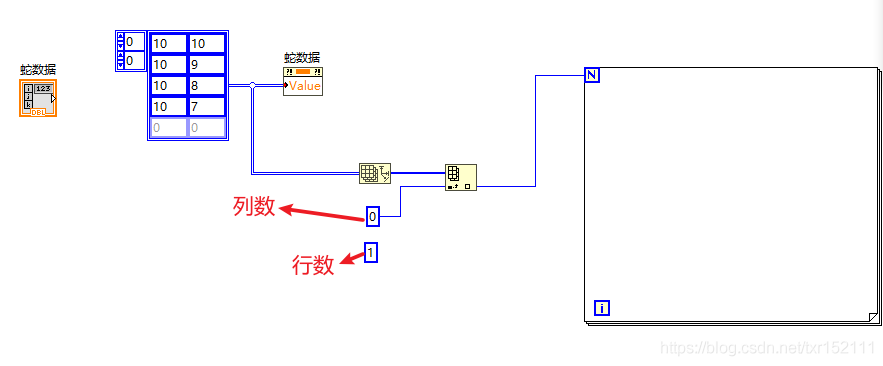

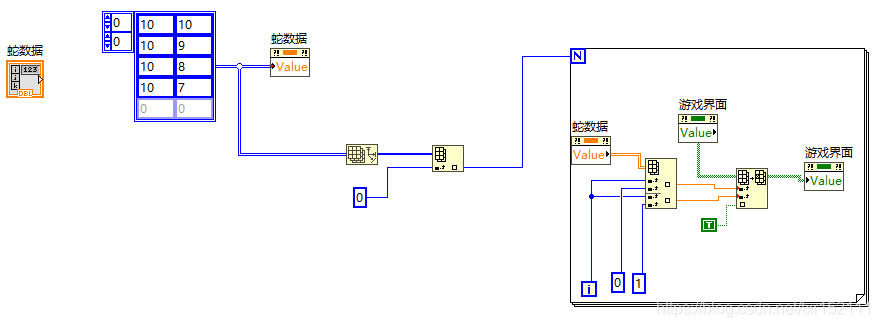

初始化游戲界面里的“蛇”：

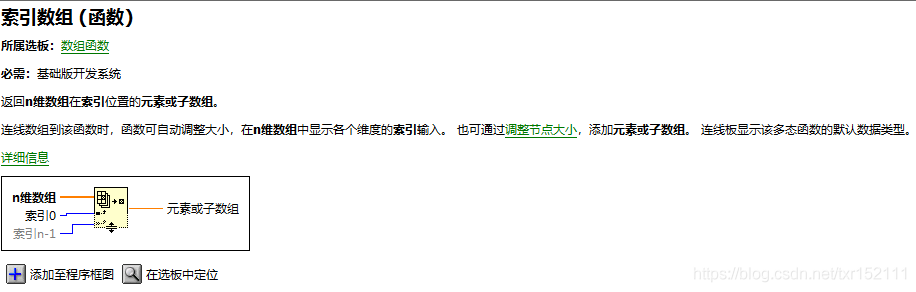

用“陣列大小”產生蛇的位置，用“索引陣列”函式生成列數，然后作為For回圈結構的回圈次數
3. 蛇的移動函式
移動有四個移動方向，分別為上、下、左、右，
添加一個“字串顯示”控制元件，用來顯示，初始化為右（常量），

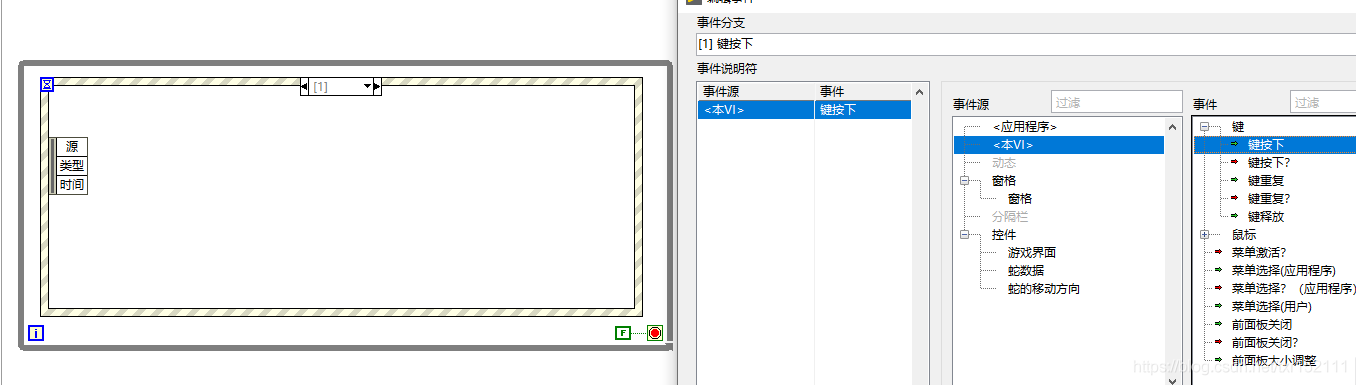

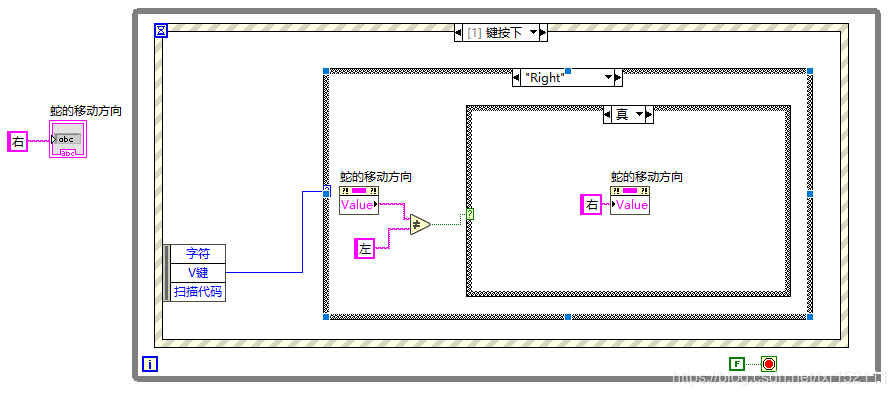

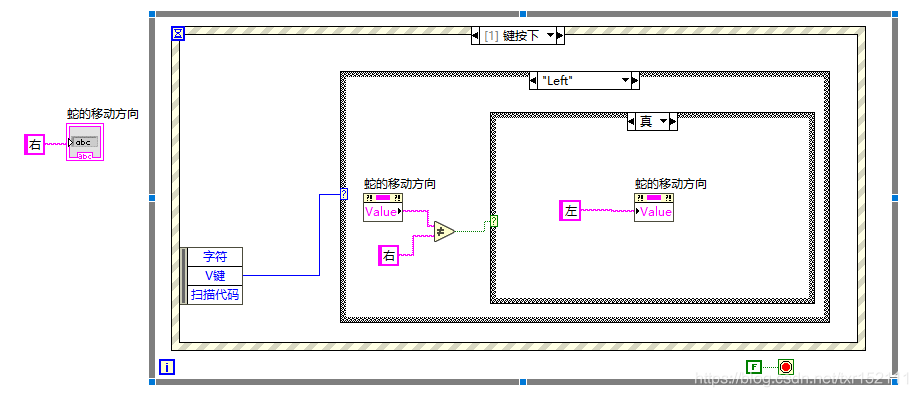

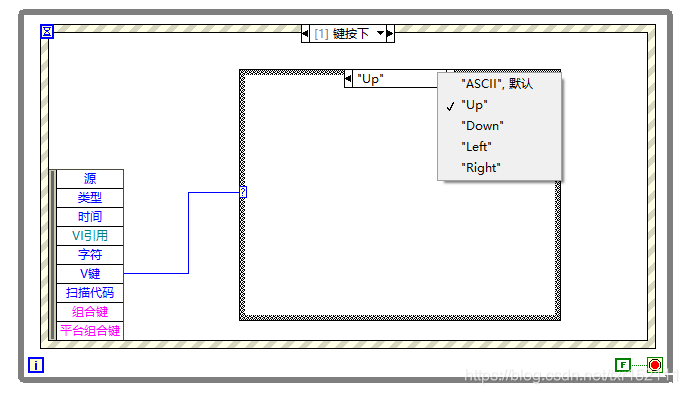

在While回圈里添加事件分支，
再設定一個條件結構，并設定條件，

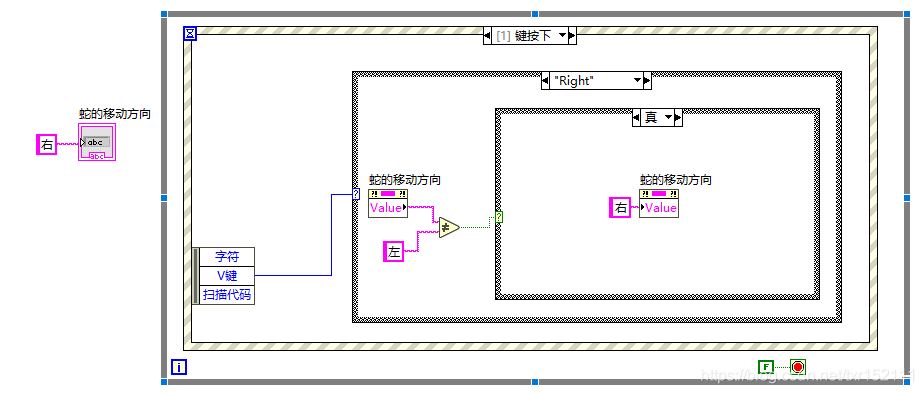

要注意到，蛇在移動程序中，往右走就不能突然往左走，往上走就不能突然往下走，反之亦然，

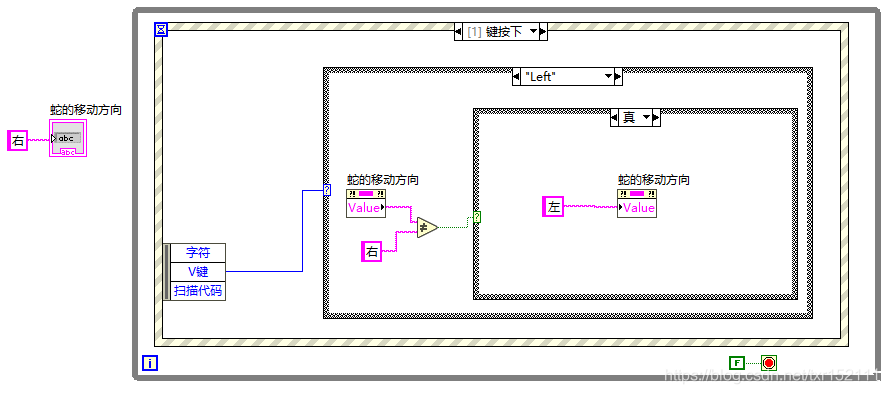

為了達到這樣的目的，設定判斷，
按上操作后，應該是可以顯示上下左右的，但是往右走就不能突然往左走，往上走就不能突然往下走，反之亦然，
當按下某個方向后，某個動作會一直延續下去，這需要在超時分支里設計程式，
試想移動的本質是什么？運動方向上，頭部亮+1，尾部亮-1，
往上走：列不變，行減1； 往下走：列不變，行加1；
往右走：行不變，列加1； 往左走：行不變，列加1；

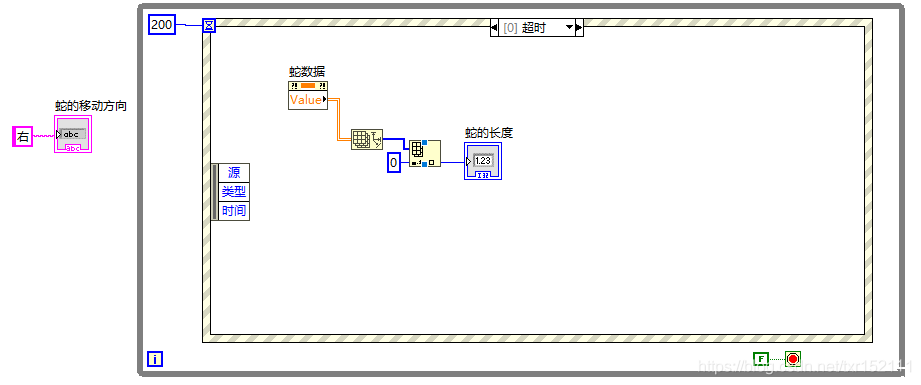

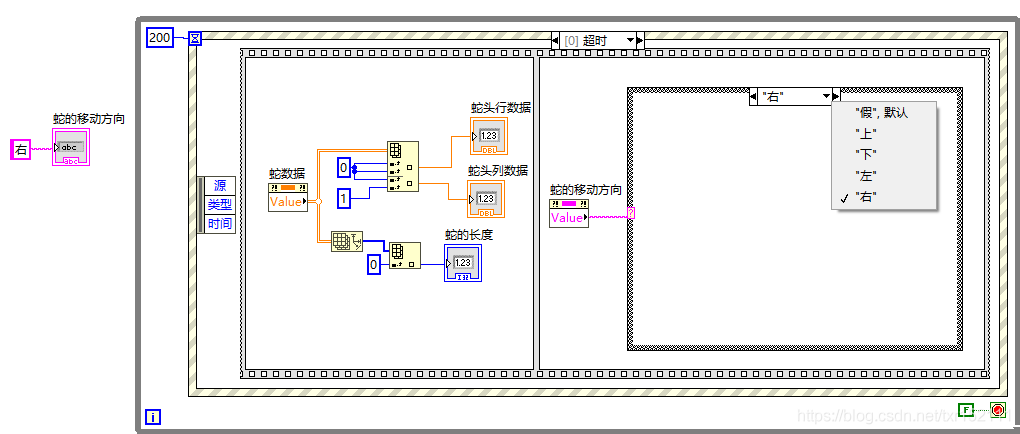

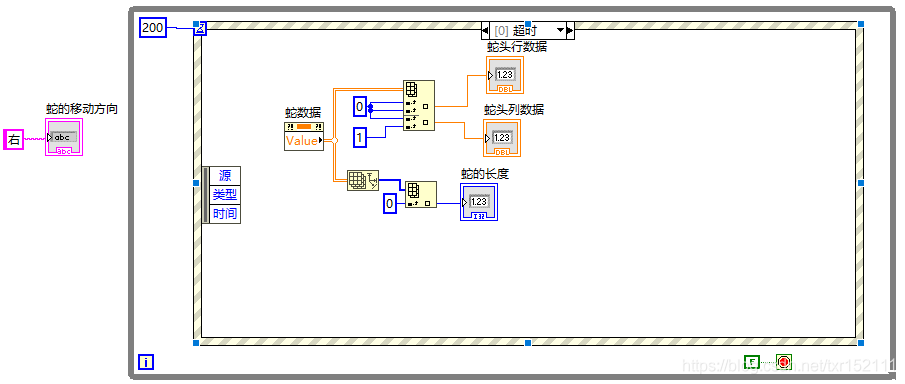

首先得知道蛇的長度和蛇頭的位置：

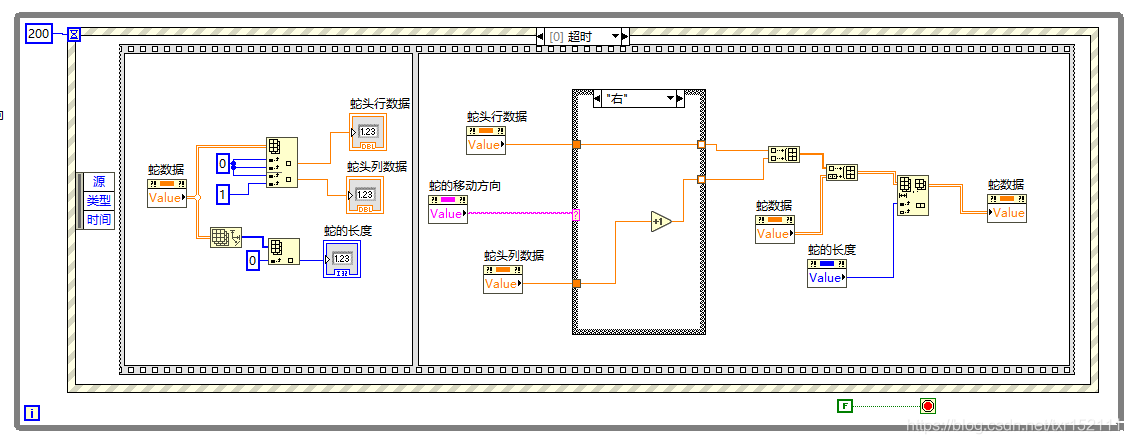

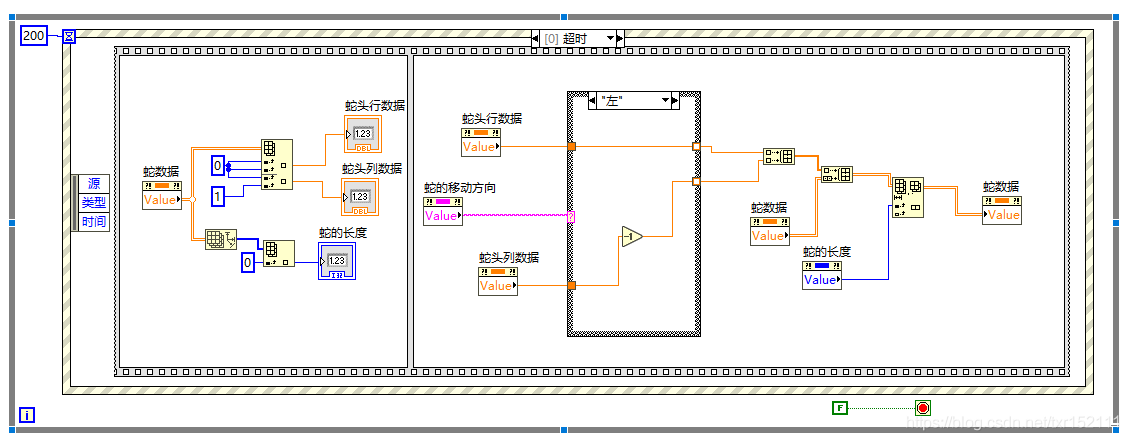

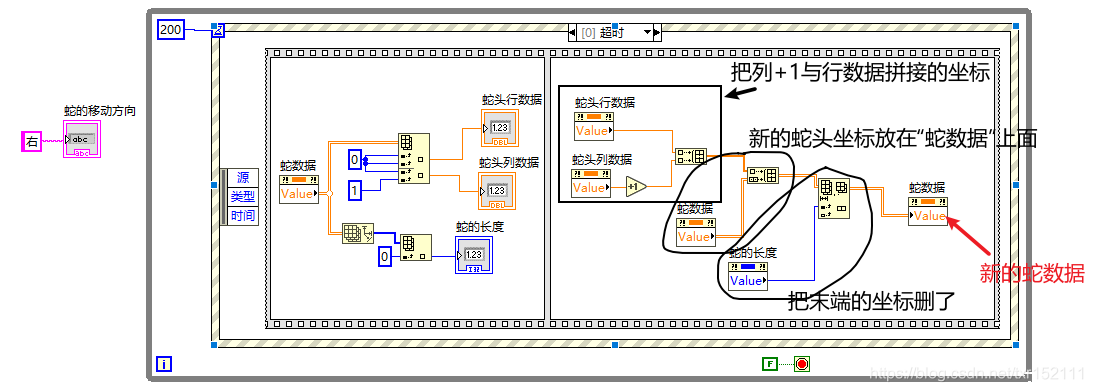

往右走，蛇的行不變，列加1，然后把行資料與列資料拼接在一起（陣列里的“創建陣列”），并把新的蛇頭位置資料添加到“蛇資料”中，不要忘了，把蛇的最末端的資料給刪了（陣列函式里的“洗掉陣列”）：

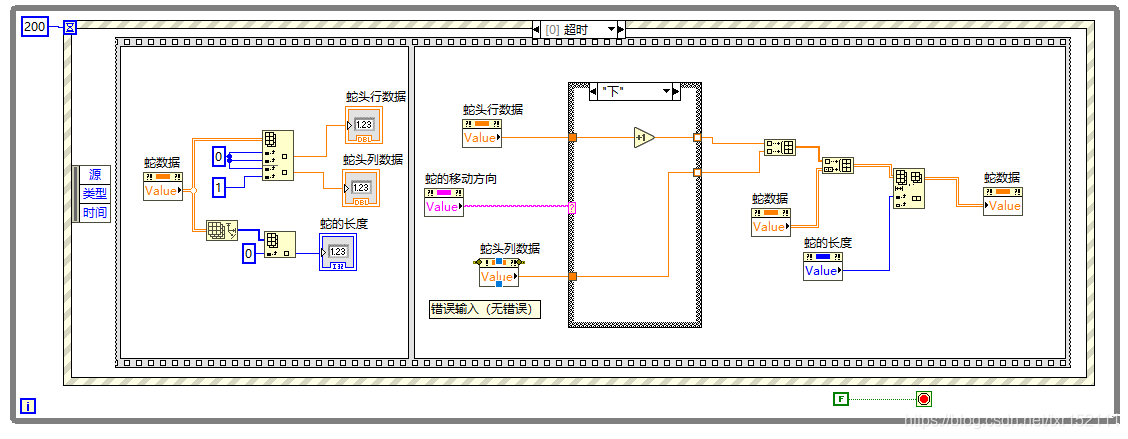

上面的右邊幀所描述的是往右走的時候流程，具體地，應該加入判斷：

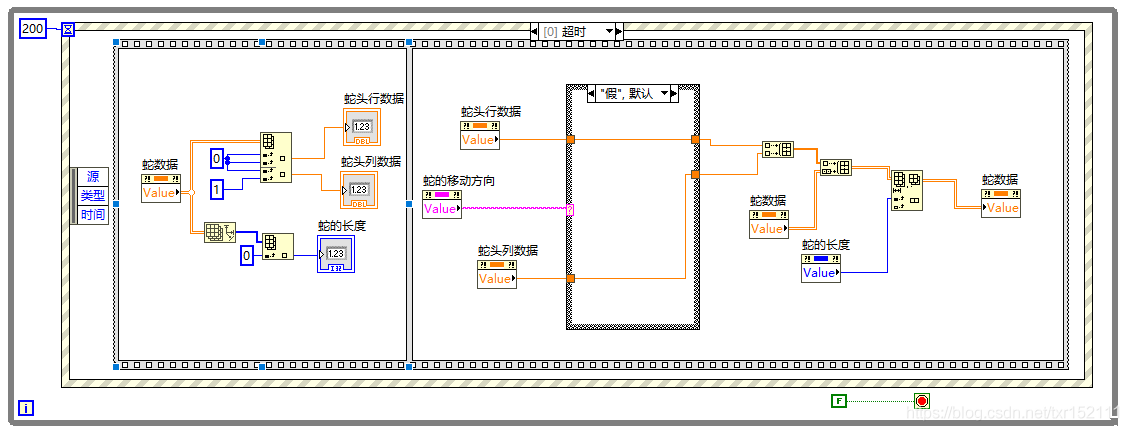

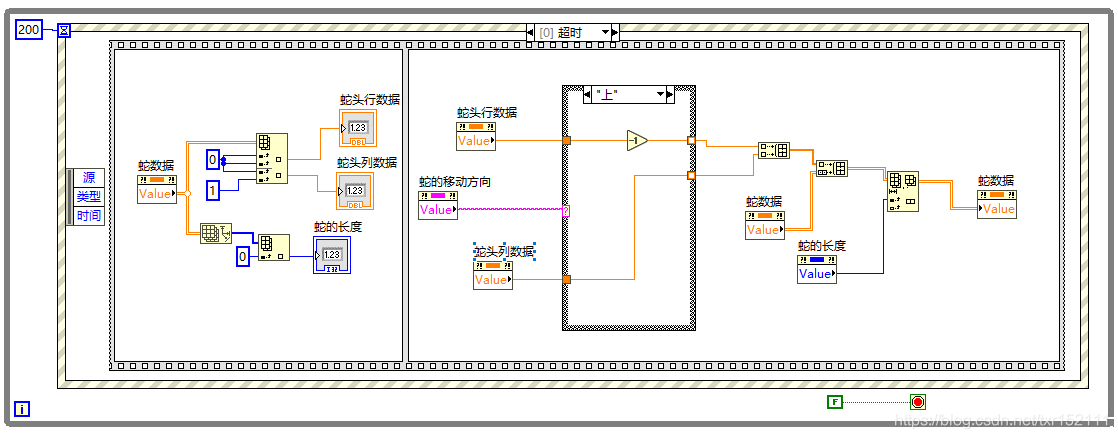

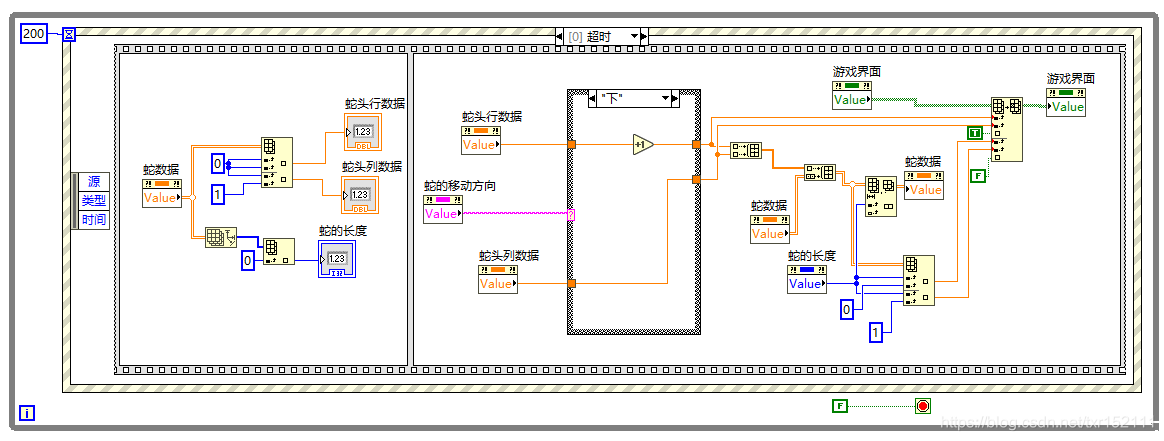

為了使結構更加簡單，選擇將相同的部分拿出來，在判斷結構里寫有區別的程式：

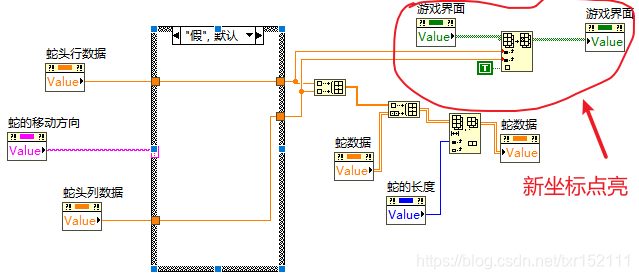

這些僅僅是在資料上完成了上下左右，還是需要在“游戲界面”進行顯示效果：

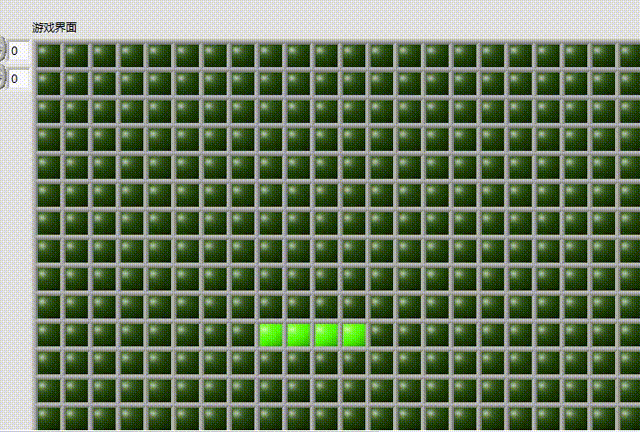

這樣就實作了蛇的上下左右移動，效果如下面影片：
4. 隨機蛋的產生
新建一個“簇”，把蛋蛋的行和蛋蛋的列以及顯示蛋蛋是否存在的指示燈，放到簇中，并進行初始化，

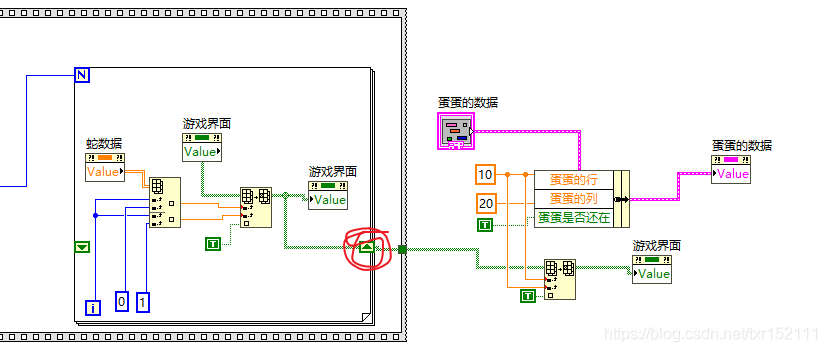

蛋蛋的初始化：

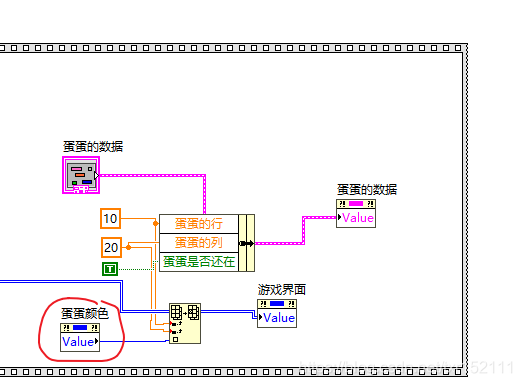

把蛋蛋給顯示出來：

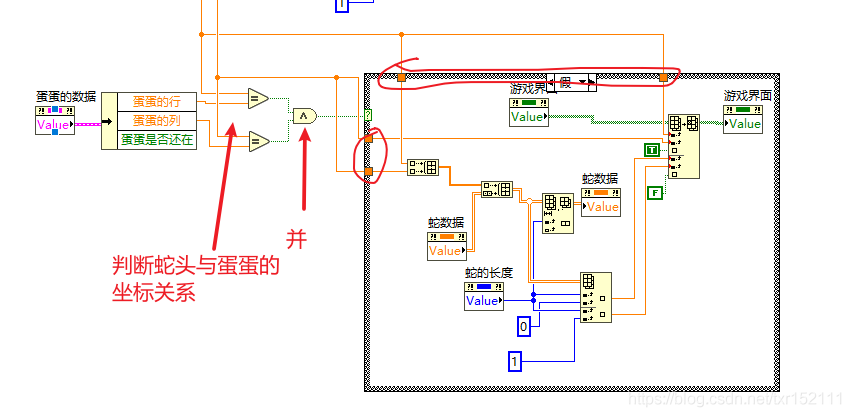

想一想，吃沒吃到蛋有什么區別？如何判斷有沒有吃到蛋？

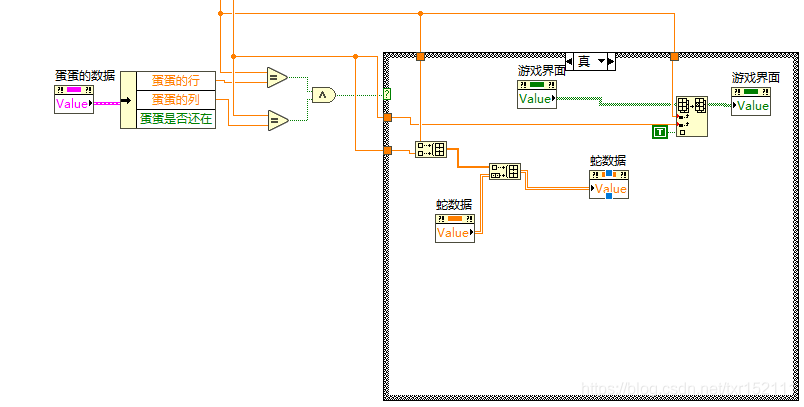

事實上，只是為移動上末尾有沒有洗掉的問題，主要蛇頭與蛋的坐標相同，即可判斷為吃到蛋，
在撰寫判斷程式上，為了使程式看上去易懂一點，就把后續相同的直接復制到條件框中：

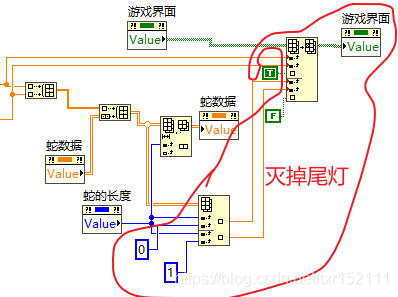

要是沒有吃到蛋，則洗掉蛇尾，即保持長度不變：

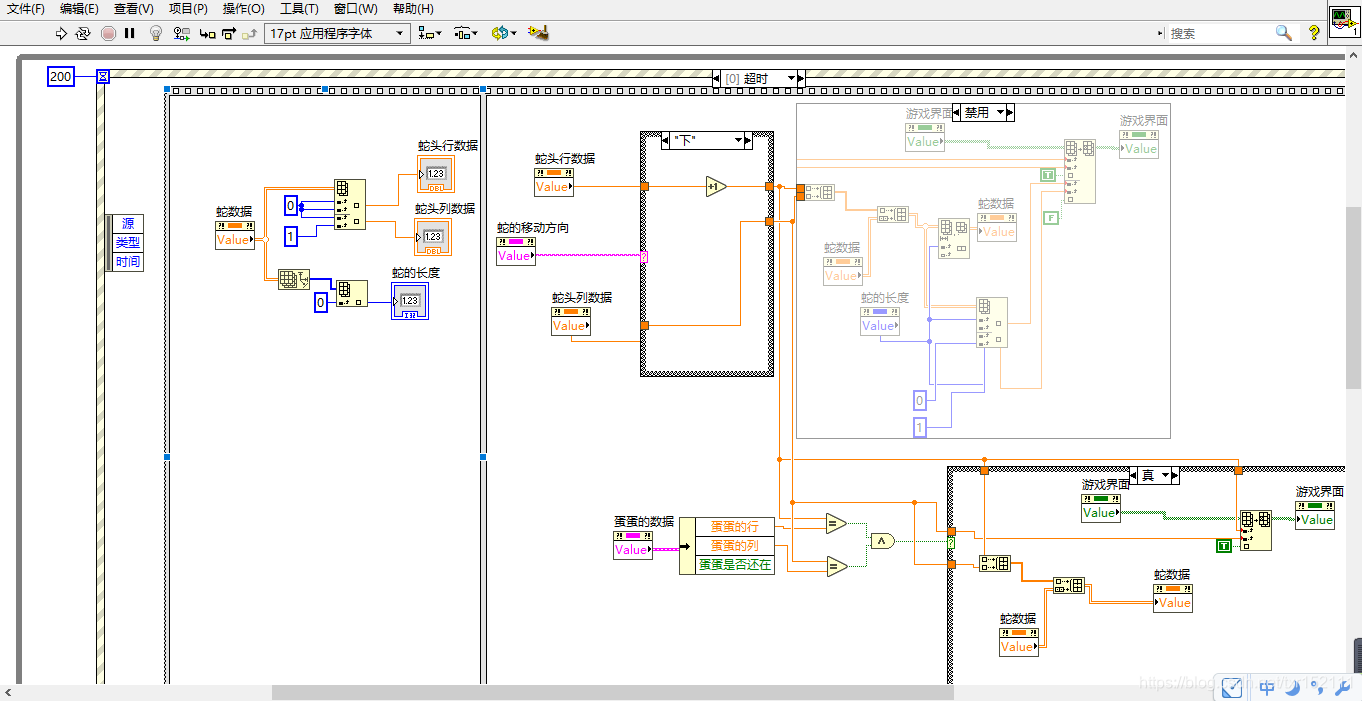

總體的（程式太大，沒法截好圖，labview不提供放縮功能）：

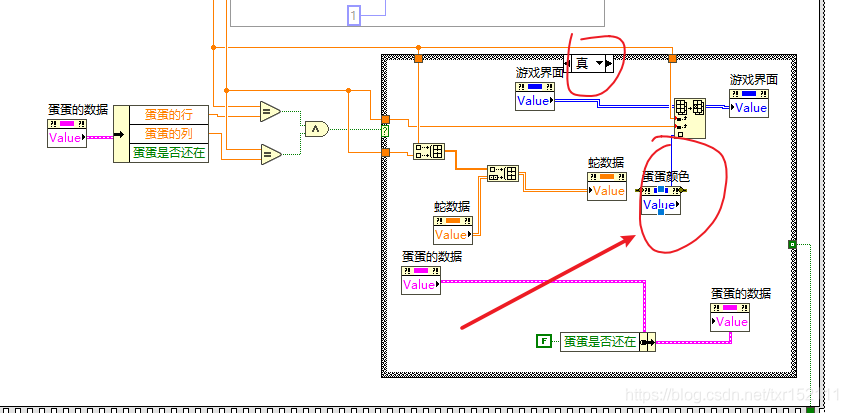

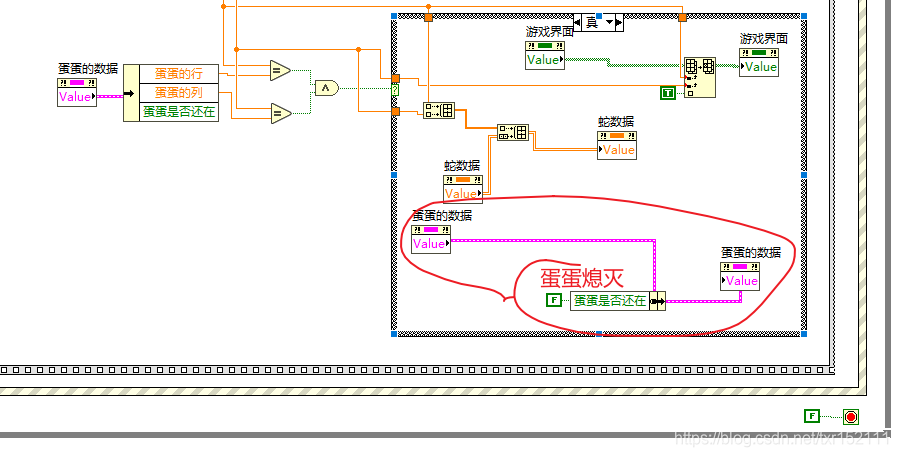

進一步地，當蛋被吃掉之后，蛋蛋指示燈需要被熄滅：

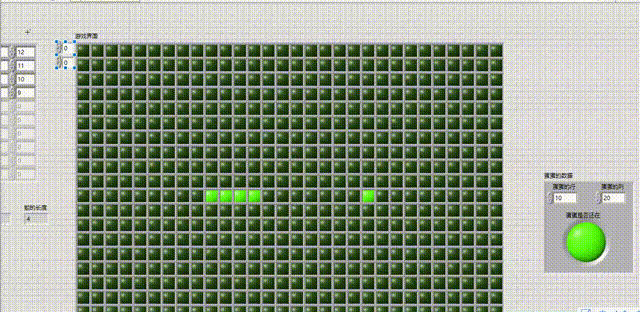

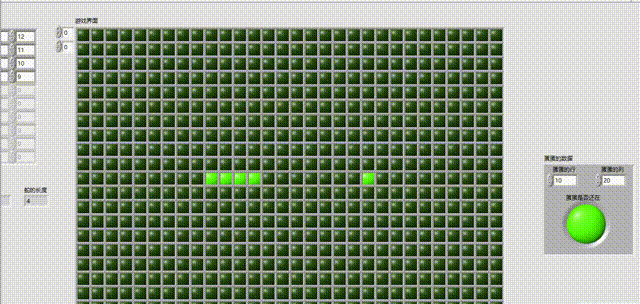

效果如下：

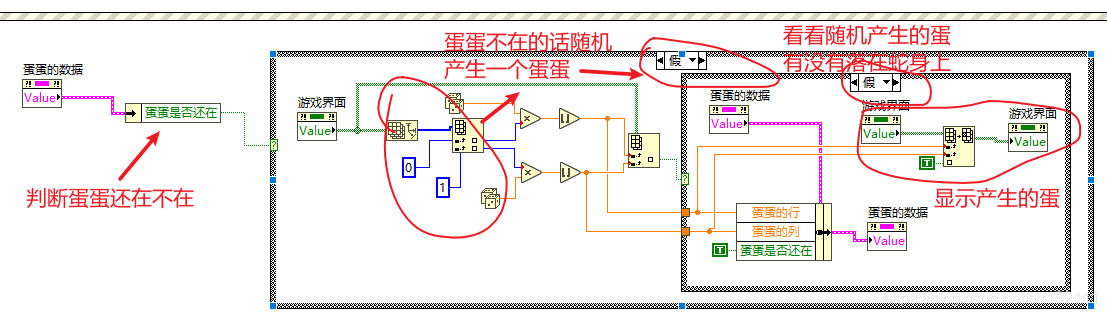

當蛋蛋被吃掉之后，需要隨機產生一個新的蛋蛋：
說到隨機，想到的是什么？？？亂數！！沒錯，就是亂數！
用行數、列數與0~1的亂數相乘，得到新的坐標，這個需要在相乘后的數進行取整，為了防止溢位，選擇向下取整，
這里還要考慮，產生的蛋不能落在蛇身上，怎么判斷呢？其實很簡單，只要生成的點是“滅”的狀態，就不是在蛇身上，
下面的程式在理論上還需要優化，因為當蛇很長的時候，就可能出現bug，
運行效果如下：
5. 判斷游戲結束

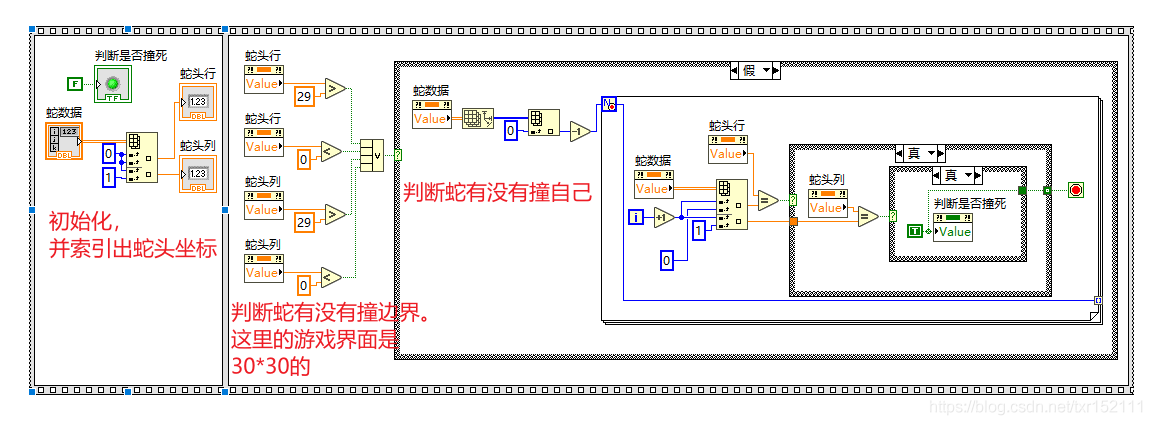

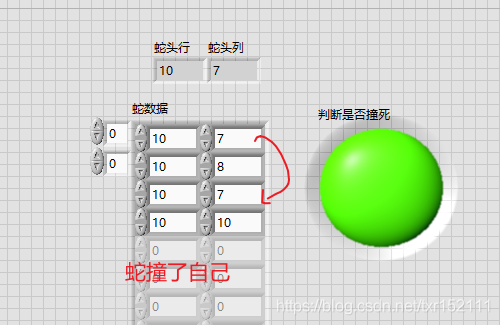

游戲結束有兩種可能：撞墻了；撞到自己身體了

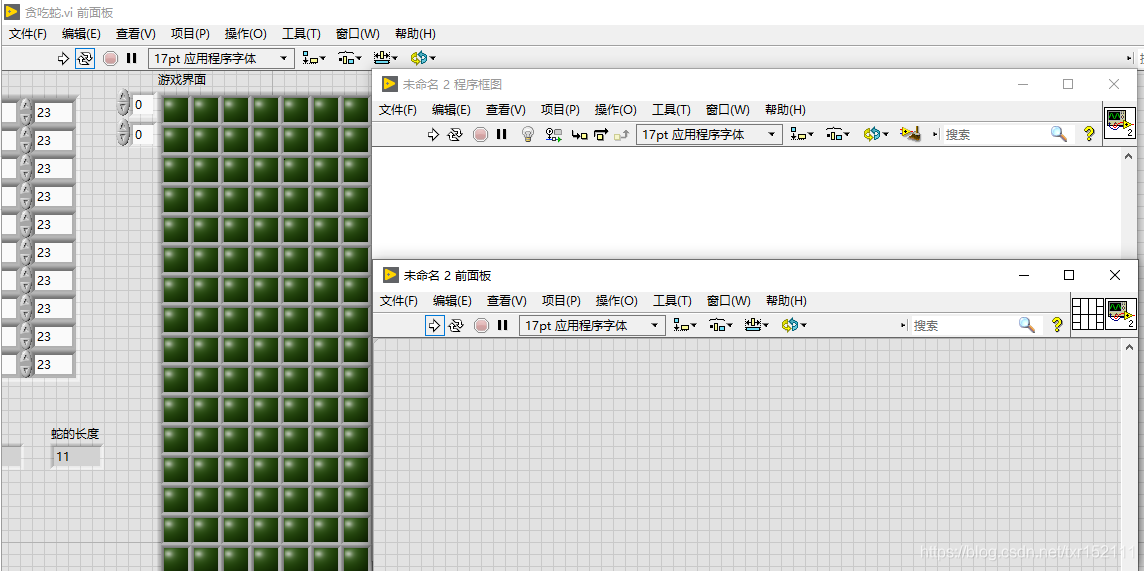

5.1 新建VI（作為可呼叫函式）

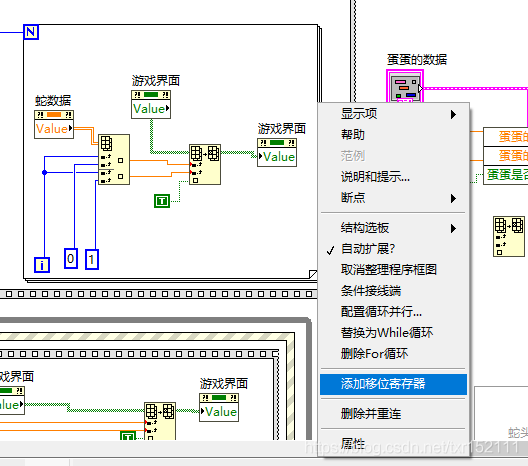

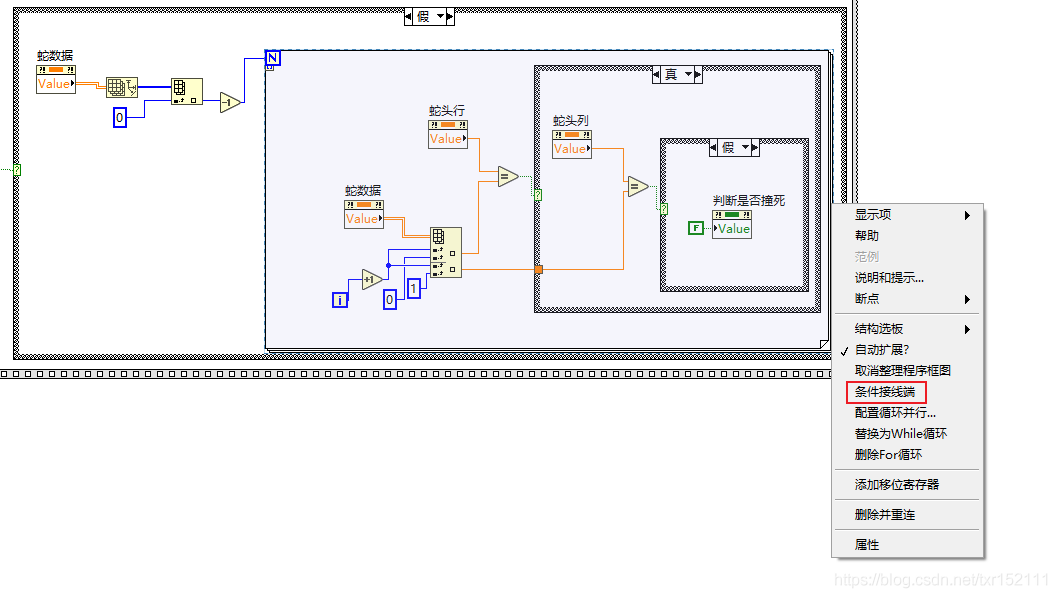

for回圈添加條件接線端：

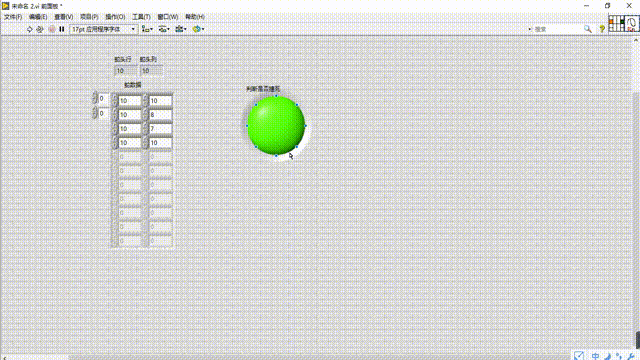

運行效果：
5.2 保存檔案
把新建的檔案，“蛇資料”與“判斷是否撞死”關聯，并自己設定一個圖示，
保存為“判斷死亡函式”.

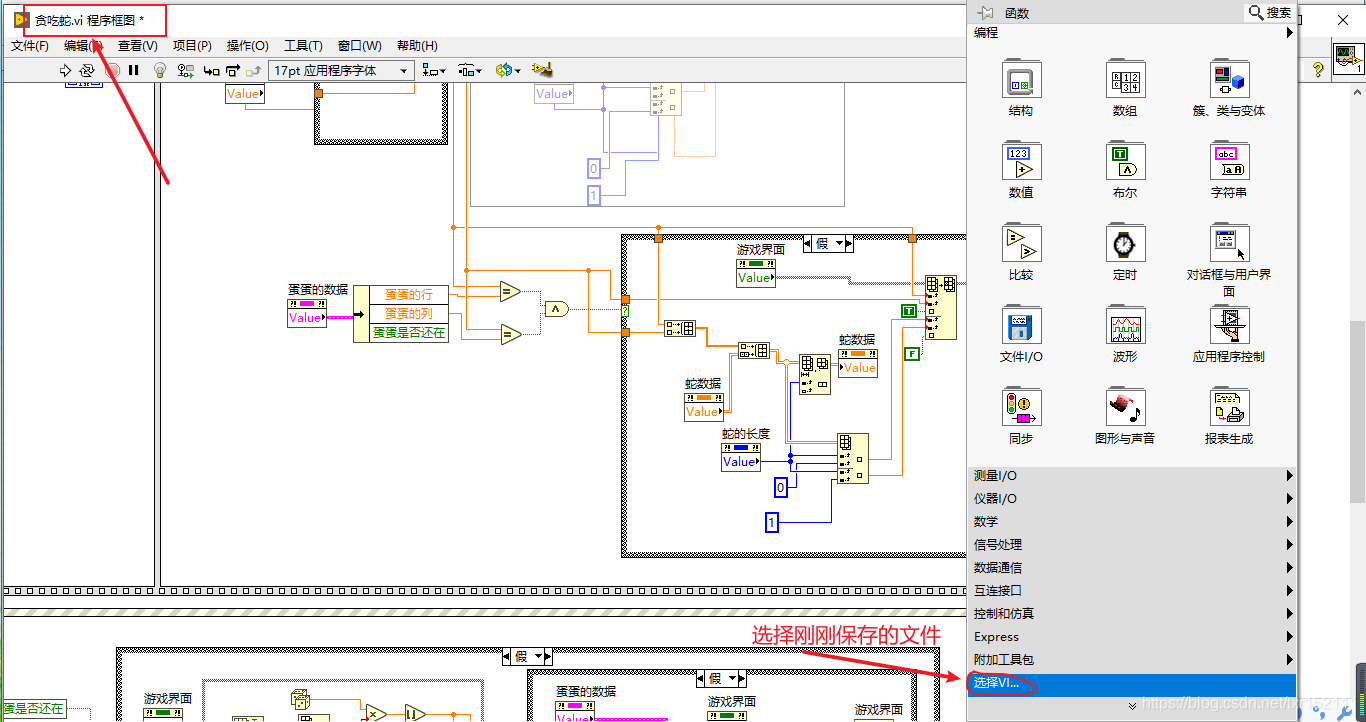

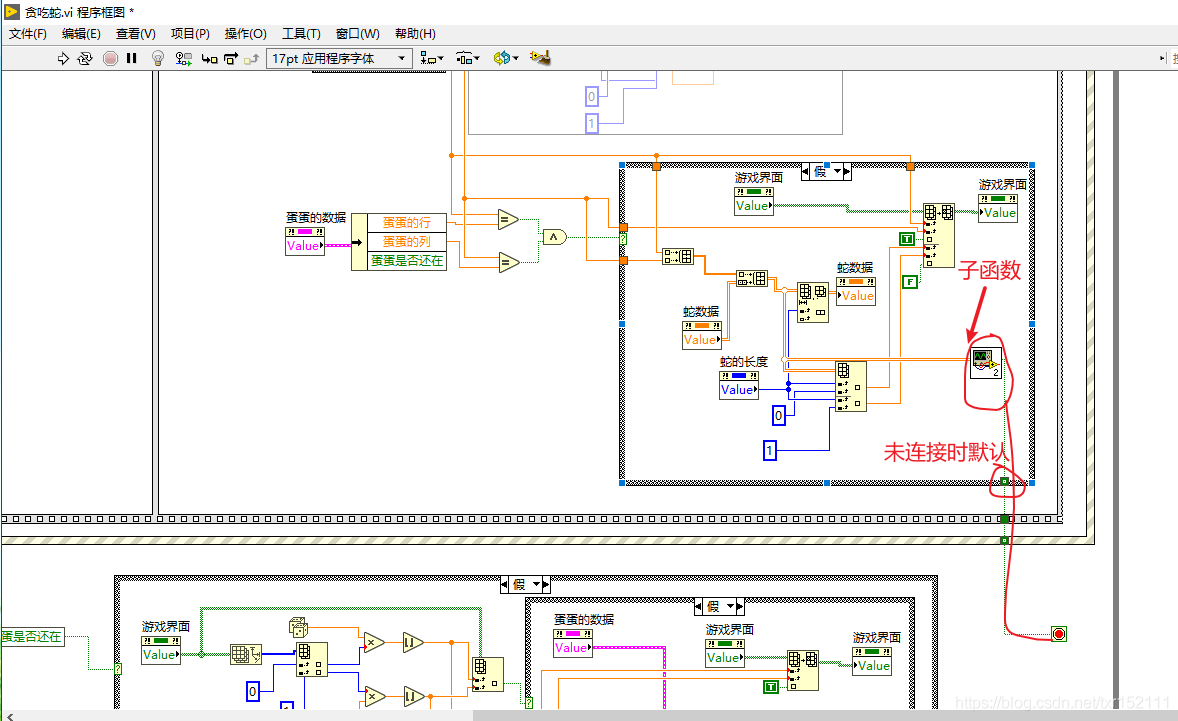

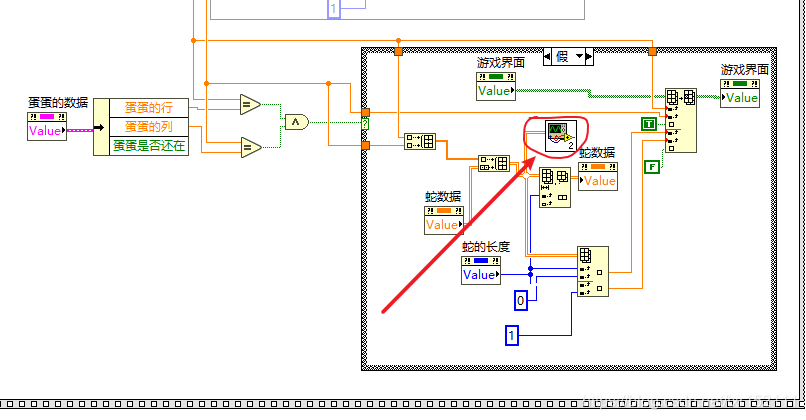

5.3 呼叫檔案
6. 修改顏色

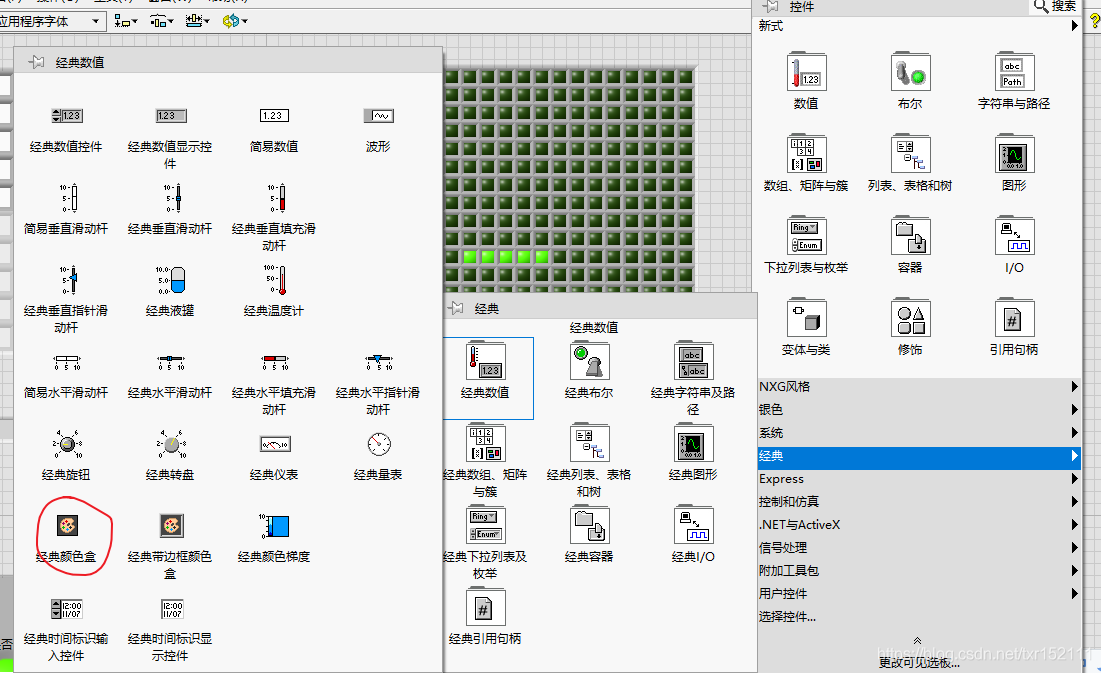

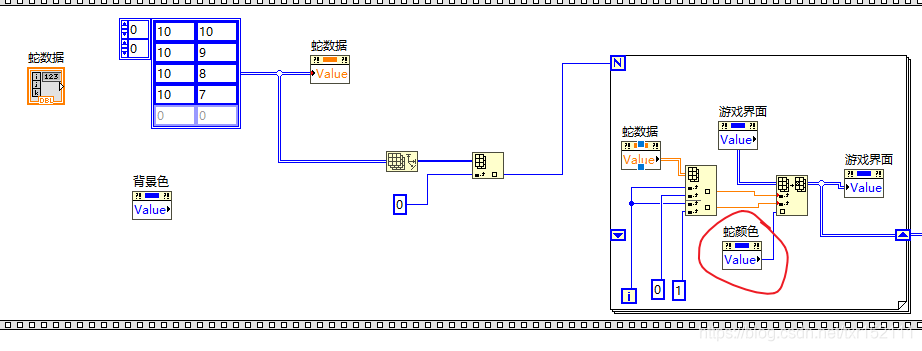

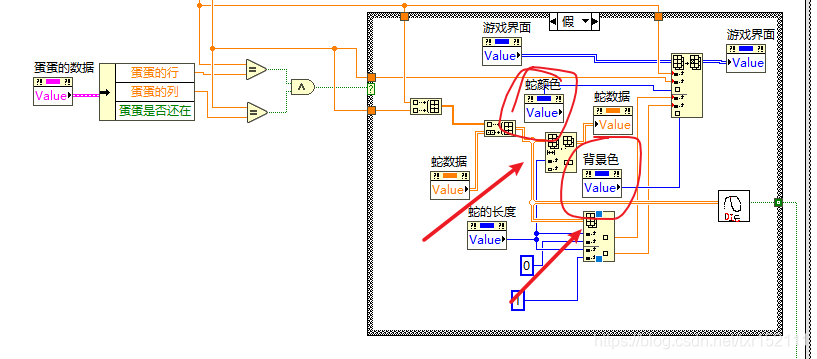

這里需要對元素進行顏色替換：
源檔案：這里提供的是未添加顏色的版本
https://wws.lanzous.com/iDGBsnq24fa
密碼:b0op
b站鏈接： https://b23.tv/zLs6B4
