前言

在這里插入圖片描述

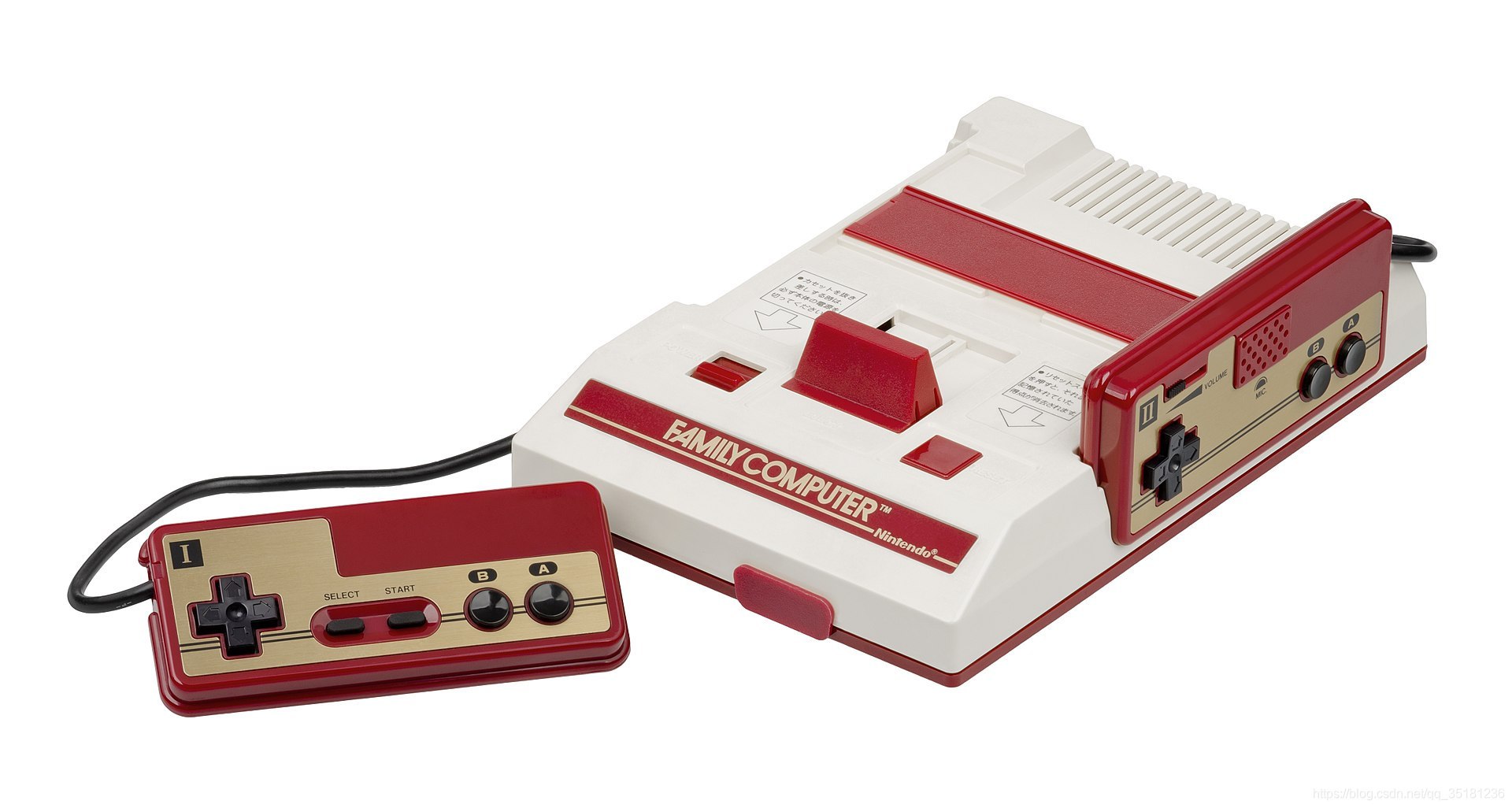

在國內因為外觀被稱為紅白機的任天堂FC(歐美版叫NES)，或者說Famicom(典型的日式英語縮寫)，小時候我們都喜歡玩FC，現在仍有很多人想做出屬于自己的游戲機(模擬器)，而nes模擬器正是不二之選，通過制作模擬器我們能學習到關于軟硬體各方面的知識，可謂是很多程式員走向編程開發道路上不可缺少的一環，

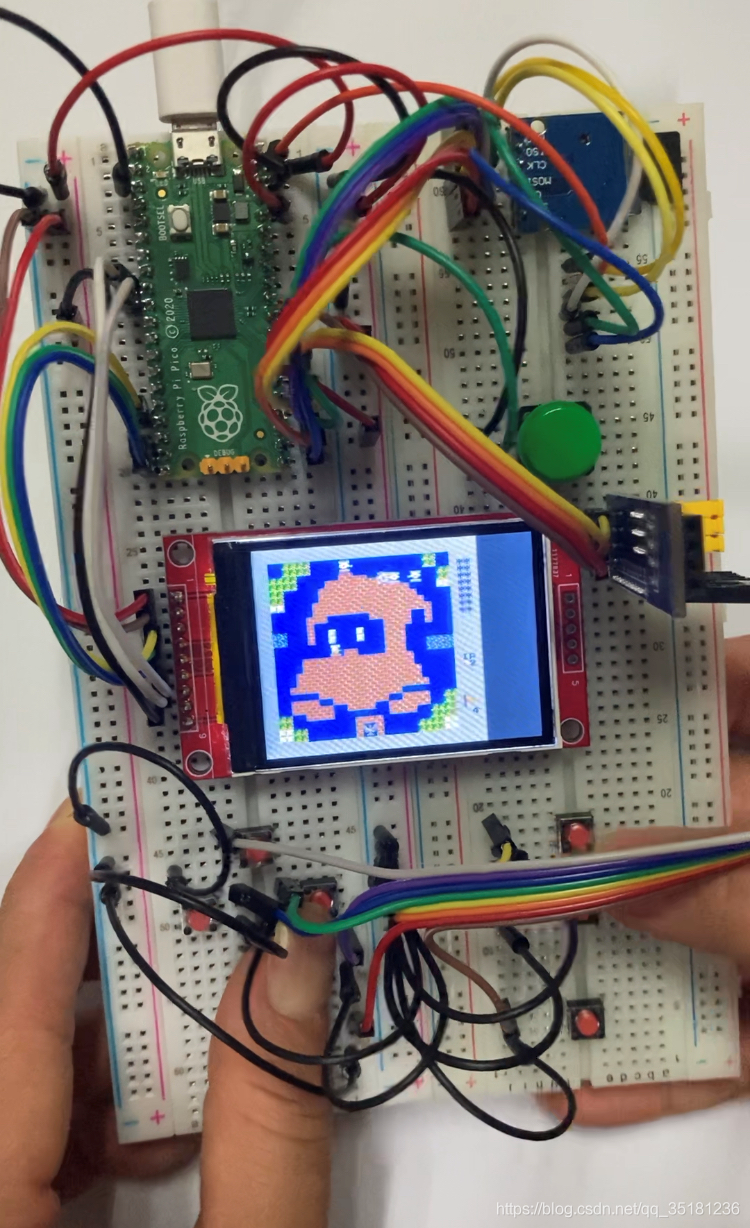

raspberry pi pico NES模擬器

在這里插入圖片描述

制作程序

硬體準備

Raspberry pi pico 購買地址
Micro SD卡模塊(SPI協議) 購買地址
2.2寸ILI9341顯示屏(SPI介面240x320解析度) 購買地址
PCF8574 I/O拓展模塊(I2C介面) 購買地址
杜邦線、面包線購買地址
按鍵(上、下、左、右、A、B、select、start) 購買地址

制作思路

FC使用一顆理光制造的8位2A03 NMOS處理器（基于6502中央處理器，但是缺乏BCD模式），PAL制式機型運行頻率為1.773447MHz，NTSC制式機型運行頻率為1.7897725MHz，主記憶體和顯示記憶體為2KB，
而Raspberry pi pico搭載RP2040，其擁有雙核 Arm Cortex-M0+ 處理器，264KB的SRAM和2MB的板載閃存，支持高達16MB的片外Flash，
我們完全可以使用pico模擬出FC游戲機的效果，

實作思路

作為游戲機我們比較關心的是顯示設備的問題，FC使用理光開發的影像控制器（PPU），有 2KB 的視頻記憶體，調色盤可顯示 48 色及 5 個灰階，一個畫面可顯示 64 個角色(sprites) ，角色格式為 8x8 或 8x16 個像素，一條掃描線最多顯示 8 個角色，雖然可以超過此限制，但是會造成角色閃爍，背景僅能顯示一個卷軸，畫面解析度為 256x240 ，但因為 NTSC 系統的限制，不能顯示頂部及底部的 8 條掃描線，所以解析度剩下 256x224，
所以我們使用2.2寸(240x320)的顯示屏就足夠了，
那么，接下來是存盤設備的問題，存盤設備我使用sd卡存盤、訪問nes游戲檔案，
最后就是游戲手柄部分，FC的游戲手柄有8個按鈕(上、下、左、右、A、B、select、start)，也就是說我們要處理8種按鍵事件，雖然說pico有26個多功能GPIO引腳，但是為每個按鍵都分配一個GPIO引腳仍然是一個不小的開銷，使用PCF8574模塊我們只需要使用兩個引腳即可獲得所有按鍵的狀態，

搭建開發環境

本節介紹到完畢，下一篇文章我們開始搭建 raspberry pi pico 的開發環境，
