論文題目：Robust Lane Detection via Expanded Self Attention
鏈接地址：https://arxiv.org/abs/2102.07037
文章核心想要解決的是車道線遮擋、缺失、模糊等情況下的識別精度問題，主要通過一個自注意力模塊，增強網路對于這部分車道線的關注程度，從而提升效果，
1. 概述
1.1 問題定義
這里的 Lane Detection，檢測的目標是抽象意義上的車道分隔線，更關注全域的幾何特征；
而不是路面上印刷的 Lane Mark，如果目標是 Lane Mark，則不存在遮擋的問題，能看到什么就識別什么，目標非常明確，且更關注區域特征，
至于為什么把識別目標設定為 Lane 而非 Lane Mark，我想很重要的一個原因是，像素級的 Lane Mark 標注成本遠高于用折線段標注的 Lane，目前可用的公開集，也大部分都是 Lane 的形式，
1.2 問題分析
相比于其他更一般化的待識別物件，車道線有很多明顯的特點：
- 細長的外觀形態
- 很強的透視關系
- 不同目標之間有明顯的相互約束
這些都指向了一個結論，Lane Detection 非常依賴全域資訊（global contextual information），
說到增強全域資訊，有以下幾個思路：
-
增大每一個輸出像素的感受野（盡量覆寫到全圖尺度），而增大感受野的方法，比如：
- 增加卷積層數，卷積核大小（很影響效率）
- 使用池化層（近期的網路設計，很多都通過Conv層的Stride設定來實作降采樣，很少用Pooling）
- 使用空洞卷積
但單純增大感受野的效果其實是存疑的，因為感受野是類似一個向外擴散的圓形高斯核，既與圖片的矩形不符，也與車道線的線形不符，效率可能比較低，
-
做更充分的多尺度特征融合，以FPN、PANet、BiFPN這些方法為主，
-
加入直接利用全域資訊的模塊，如：
- 通用型的：Non-local block（Non-local neural networks）
- 專為車道線場景設計的：SCNN（Spatial As Deep: Spatial CNN for Traffic Scene Understanding）和RESA（RESA: Recurrent Feature-Shift Aggregator for Lane Detection）
這些方法一般計算量都不低，實際能夠提升的效果與付出的代價之間，需要結合使用場景來考量，
-
摒棄CNN的套路，考慮從Transformer/DETR這一路線來解決 Lane Detection， 而問題的關鍵可能在于如何定義要識別的目標，可能的路線包括但不限于：
- 直接回歸方程引數（與相機內外參強系結）
- 將車道線打散成小的線段，檢測線段（相對折中的方案，與DETR有可比性）
- 像素級分割（后處理更復雜）
1.3 本文方法
本文中增強全域資訊的方法為，給網路增加一個 Expanded Self Attention (ESA) 模塊，這個 ESA 模塊利用車道線預測結果的 Confidence， 來指示車道線的清晰程度，
這個模塊不需要對車道線被遮擋部分進行額外的標注，因此稱之為 Self Attention，
2. 具體方法
2.1 ESA模塊
2.1.1 模塊結構

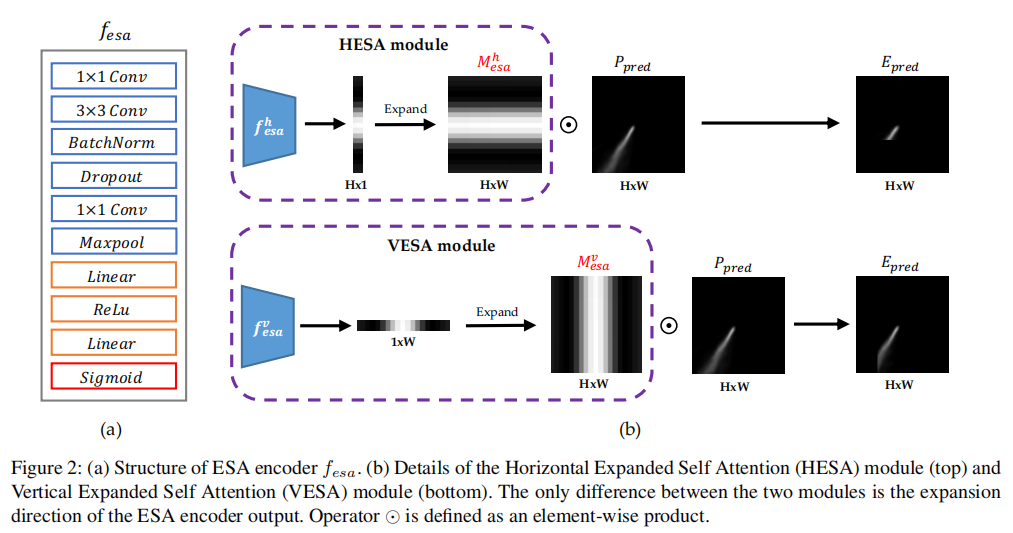

原文關于 ESA 的結構和解釋如下：
一個簡單的理解，分為 HESA 和 VESA，分別對應水平和垂直方向，輸出特征尺度分別為C*H*1和C*1*W，并統一擴展成C*H*W，稱之為 ESA matrix，
ESA matrix 作為一個注意力圖，與主干網路輸出的特征圖進行點乘（ element-wise product），得到注意力加權后的特征圖，
原文中提到 ESA 為一個不影響網路推理速度的方法，因此該模塊應該只存在于訓練程序中，在執行推理預測的使用環節是不需要的，它的影響已經在訓練環節中作用到了車道線檢測結果的輸出中，
2.1.2 模塊輸出

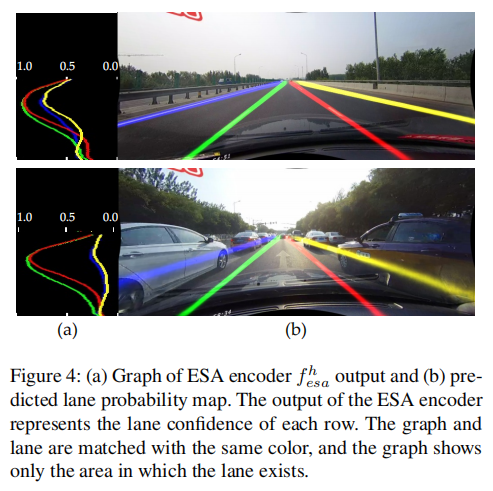

對于 ESA 的輸出，作者也給出了一個示例：
可以看到，當線比較清晰時，ESA 的輸出值較高（基本在0.5以上）；而車道線被遮擋的部分，對應的 ESA 的輸出值比較低（大致在0~0.25之間），而不存在車道線的部分（天空），輸出為0，
2.2 整體模型
2.2.1 模型結果

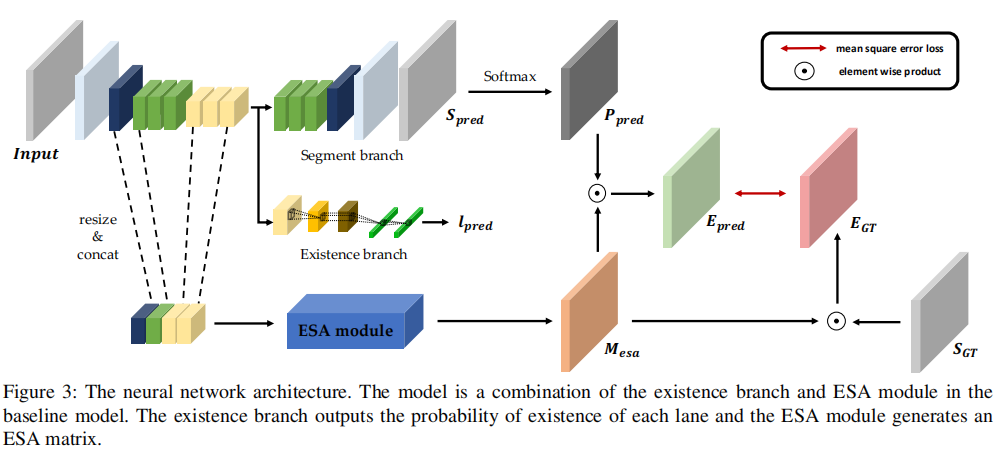

原文關于網路模型的結構和解釋如下：
2.2.2 輸出形式
一個簡單的理解，模型為典型的 Encoder-Decoder 結構，輸出有三個分支：
-
Segment Branch：輸出車道線檢測的分割結果
-
Existence Branch：輸出每一條車道線是否存在的二分類結果
這里需要根據車道線位置預設每一條線的編號，這種方式只適合用來刷公開集，無法解決車輛壓線/換道程序中的跳變問題，且可識別的車道線數量有上限，
-
ESA Branch：輸出每一條線在水平或者垂直方向上的Confidence，生成 ESA matrix，
2.2.3 Loss函式
**ESA matrix ** 分別與 Segment Branch 輸出的特征圖，以及作為 Ground-Truth 的特征圖，進行點乘，生成加權后的特征圖（weighted probability map / weighted gt map），
對加權后的 Probability-map 和 GT-map 計算 ESA loss，再疊加常規的 Segmentation loss 和 Existence loss，
ESA loss 形式如下，包括兩項：
- 第一項為對兩個特征圖使用標準的 MSE-loss，
- 第二項是一個正則項，主要含義是使得 ESA 的輸出均值趨向于 GT-map 均值的一個百分比，根據原文所述，如果不加這個正則項，則 ESA 的輸出永遠是0（因為加權權重為0，則輸出為0，loss也就為0，是最小的），
2.3 推理效果

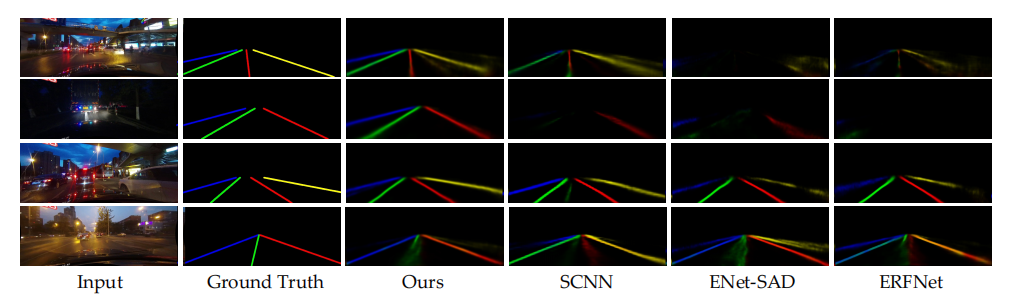

原文作者對比了幾種典型的 Lane Detection 方法，從給出的例子來看，對于車道線模糊不清的場景，確實效果有所提升，
具體的量化對比可以看原文，
3. 問題和思考
3.1 可借鑒處
對于本文提出的方法，我覺得思路上可以借鑒的地方為：
常規的路況下，其實各種已有的車道線檢測網路效果都已經做得比較接近，實際使用中的差別主要體現在各種 Corner Case 上， 而車道線被遮擋/模糊不清，可能是最主要得解決的場景，
在模型容量受限的情況下，應該讓模型的識別能力更多關注到這些比較難處理的場景和部分，自然而然的想法就是引入注意力機制，
而 Self Attention 作為一種不需要額外監督資訊的 End-to-End 方法，理論上很適合應用在這個場景，
3.2 疑惑之處
截至目前，原作者還沒有發布原始碼，只能從文章的描述中去推測一些實作細節，
有一個很關鍵的點，我還沒有想通，也沒有在原文中找到解答，
根據原文所述，ESA module 輸出的是車道線識別的 Confidence，即越確定的地方，輸出越高，這一點也可以從文中 Figure 4 得到印證，

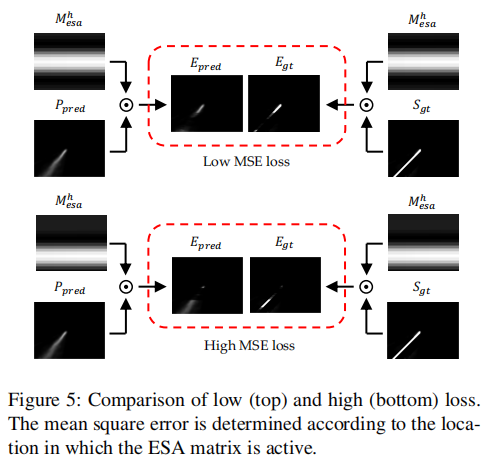

將這個輸出作為注意力通道，對提取的特征圖進行加權，直覺上感覺應該是加強了網路對于車道線清晰部分的注意力，而非加強了被遮擋區域的注意力，結合文中 Figure 5 的解釋，畫面中部車道線清晰的地方，得到的 MSE loss 低；而畫面下部車道線模糊的地方，得到的 MSE loss 高，
那么，隨著訓練收斂程度的增加，是否會產生這樣的情況： ESA 的輸出對于車道線清晰的部分，回應越來越強烈，導致 ESA loss 越來越關注車道線清晰的部分，車道線模糊的部分更加沒有得到充分的關注和訓練，
我的一種猜測是：
是否在加權程序中，實際上對 ESA 的輸出進行了取反，即 Confidence 越低的地方，加權的權重越高，從而讓模型更加關注車道線模糊的地方，
但這里又存在一個問題，即畫面上部天空的位置，是不存在車道線的，ESA 輸出理論上為0，這樣的話，加權的權重最大，網路又會關注到天空中不存在車道線的位置，
可能是我讀得不夠仔細，沒看到這個關鍵點，也可能是我對 Self Attention 這種機制的理解有誤，也許只能等作者放出原始碼后，看看實際的實作方式是怎樣的，
