數碼管靜態顯示0~f
· 現學現賣，138譯碼器什么的就不多說了，都是看視頻學的，我主要改動是添加了一個靜態變數
static u8 j;
是為了保存數碼管顯示的內容，大致就是實作
第一次依次顯示 0 1 2 3 4 5 6 7
第二次依次顯示 8 9 a b c d e f
而不是每次都顯示0~7
還是說一句看的都是小蜜蜂老師的視頻，加了自己的理解和改動，

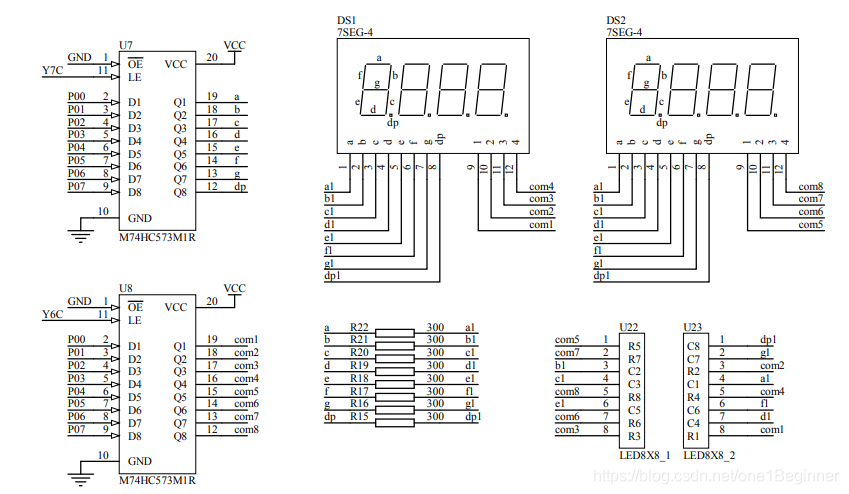

·原理圖
#include"reg52.h"
typedef unsigned char u8;
typedef unsigned int u16;
//74HC138譯碼器
sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;
u8 code digtal_table[]={
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x80,0xc6,0xa1,0x86,0x8e,
0xbf,0x7f}; //共陽
//延時函式
void delay1MS(u16 n)
{
u16 i=0,j=0;
for(i=0;i<n;i++)
for(j=0;j<123;j++);
}
//38譯碼器選擇
void InitHc138(u8 n)
{
switch(n)
{
case 4:
P2=(P2 & 0x1f)|0x80; //P2輸出 1000 0000 即打開Y4
break;
case 5:
P2=(P2 & 0x1f)|0xa0; //P2輸出 1010 0000 即打開Y5
break;
case 6:
P2=(P2 & 0x1f)|0xc0; //P2輸出 1100 0000 即打開Y6
break;
case 7:
P2=(P2 & 0x1f)|0xe0; //P2輸出 1110 0000 即打開Y7
break;
}
}
//控制數碼管顯示
void Show_smg(u8 dat, u8 pos)
{
InitHc138(6); //打開Y6c 控制的鎖存器，通過P0口控制數碼管位置
P0=0x01 << pos;
InitHc138(7); //打開Y7c 控制的鎖存器，通過P0口控制數碼管內容
P0 = dat;
}
//選擇靜態顯示的位置和內容
void Smg_Static()
{
u8 i;
static u8 j=0; //由于數碼管只有8位，設定靜態資料，使數碼管可以顯示從 0 依次到 f
for(i=0; i<8; i++)
{
Show_smg(digtal_table[j], i);
j++;
delay1MS(5000);
}
if(j>=16)j=0;
}
void main()
{
while(1)
{
Smg_Static();
}
}
