前面幾篇文章主要介紹了YUV,RGB的像素處理以及簡單介紹了一下JPEG的壓縮原理，接下來開始介紹視頻碼流的決議代碼，
一、什么是NALU
H264裸流由一個個NALU組成，它們的結構如下圖所示，
所以這里有必要介紹一下NALU是什么
NALU (Network Abstraction Layer Unit) 翻譯過來就是網路抽象層單元，在 H.264/AVC 視頻編碼標準中，所有的碼流資料，最終都被封裝成了一個一個的 NALU（Network Abstract Layer Unit）就是網路抽象層單元，
既然是視頻流，那么NALU里面存放的必然有視頻資料，除此之外，還有一些其他的資訊，比如說時間戳，幀率，畫面是否翻轉等等資訊，這些資料以每個NALU為一個單元，可以進行網路傳輸（推流），或者本地解碼（播放），
二、H264常用的封裝形式
H264流行的封裝形式有兩種，分別為AnnexB和AVCC，對于這兩種格式，與硬體編解碼的支持廠家有關，比如Android硬解碼只支持AnnexB，Apple的VideoBox只支持AVCC格式，本文先對AnnexB做出展開性討論，
三、AnnexB封裝格式淺析

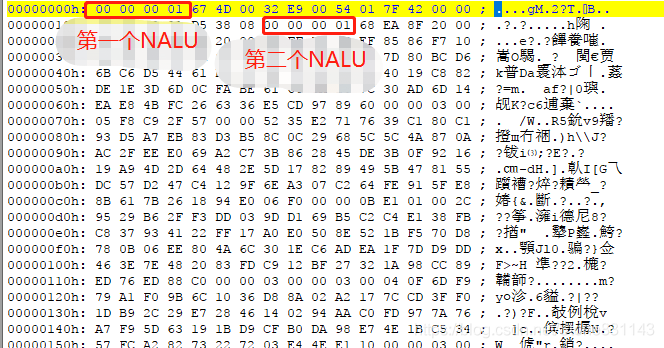

在第一小節說了H264是由一個個NALU組成的，在AnnexB封裝格式中，為了區分前后的NALU，每個NALU資料的頭部都設定了起始碼（Startcode）以便于分隔，資料的具體格式為0x00 00 01(占3個位元組)或0x00 00 00 01(占4個位元組)，下面來查看一下一段H264裸流的二進制檔案
其中0x00 00 00 01就代表著起始碼，后面的資料就是每個NALU里面的資料，每個NALU通過起始碼來標記這個NALU的開始，嗯，就是這么簡單，可能這時候有問題了，如果NALU資料里面也出現了0x00 00 01這種資料，該怎么區分呢，稍安勿躁，下一小節會繼續解釋，
四、防競爭位元組
剛剛說了，如果在NALU資料中出現了0x00 00 01這種資料，會導致讀取程式將一個NALU誤分隔為多個NALU，為了防止這種情況發生，AnnexB引入了防競爭位元組的概念，具體的實作如下：
0x 00 00 00 ====> 0x00 00 03 00
0x 00 00 01 ====> 0x00 00 03 01
0x 00 00 02 ====> 0x00 00 03 02 （0x000002作保留用，暫時也用不到）
0x 00 00 03 ====> 0x00 00 03 03 （避免原始資料中出現0x00 00 03，沖突）
也就是在0x00 00的后面插入一個03，這樣就不會引起讀取程式的誤會了，不會再和起始碼（0x00 00 01， 0x00 00 00 01）重復而發生沖突，
注意：在解包后進行解碼時，要將防競爭位元組去掉，
