今天又雙叒叕是個心痛的日子，
近日，打樣一款新產品PCB，微控制器選用：國產MCU，HC32L130系列，程式移植于之前的專案，

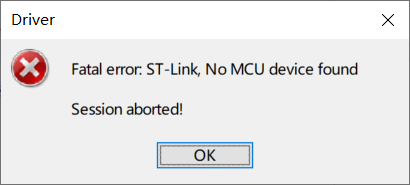

PCB樣板焊接好后，第一次可以正常燒錄程式，再進行燒錄，IAR顯示無法連接MCU，
奇怪了！試了幾次不行，換一塊板子， 也是這種情況......
此時內心很恐慌，是不是MCU電路設計有問題？但是也不應該啊，該MCU已經應用好幾款產品了......
排錯離不開試錯法，找來最基礎的點亮LED程式測驗，燒寫程序、次數均正常可行，
說明程式有問題！
通過一系列嘗試和推測，將問題定位在時鐘配置上：之前使用HC32L130均是基于24MHz內部高速時鐘（HSI），而本款產品基于24MHz外部高速時鐘（HSE），
配置24MHz內部高速時鐘（HSI）程式如下所示：
//將時鐘從RCH4MHz切換至RCH24MHz,
void App_Rch4MHzTo24MHz(void)
{
///<============== 將時鐘從RCH4MHz切換至RCH24MHz ==============================
///< RCH時鐘不同頻率的切換，需要先將時鐘切換到RCL，設定好頻率后再切回RCH
Sysctrl_SetRCLTrim(SysctrlRclFreq32768);
Sysctrl_ClkSourceEnable(SysctrlClkRCL, TRUE);
Sysctrl_SysClkSwitch(SysctrlClkRCL);
///< 加載目標頻率的RCH的TRIM值
Sysctrl_SetRCHTrim(SysctrlRchFreq24MHz);
///< 時鐘切換到RCH
Sysctrl_SysClkSwitch(SysctrlClkRCH);
///< 關閉RCL時鐘
Sysctrl_ClkSourceEnable(SysctrlClkRCL, FALSE);
} 在修改為外部高速時鐘程式時，沒再查閱芯片手冊，直接修改的引數，程式如下所示：
//將時鐘從RCH4MHz切換至XTH24MHz,
void App_Rch4MHzTo24MHz(void)
{
///<============== 將時鐘從RCH4MHz切換至XTH24MHz ==============================
Sysctrl_SetRCLTrim(SysctrlRclFreq32768);
Sysctrl_ClkSourceEnable(SysctrlClkRCL, TRUE);
Sysctrl_SysClkSwitch(SysctrlClkRCL);
///< 加載目標頻率的XTH值
Sysctrl_SetXTHFreq(SysctrlRchFreq24MHz);
///< 時鐘切換到XTH
Sysctrl_SysClkSwitch(SysctrlClkXTH);
///< 關閉RCL時鐘
Sysctrl_ClkSourceEnable(SysctrlClkRCL, FALSE);

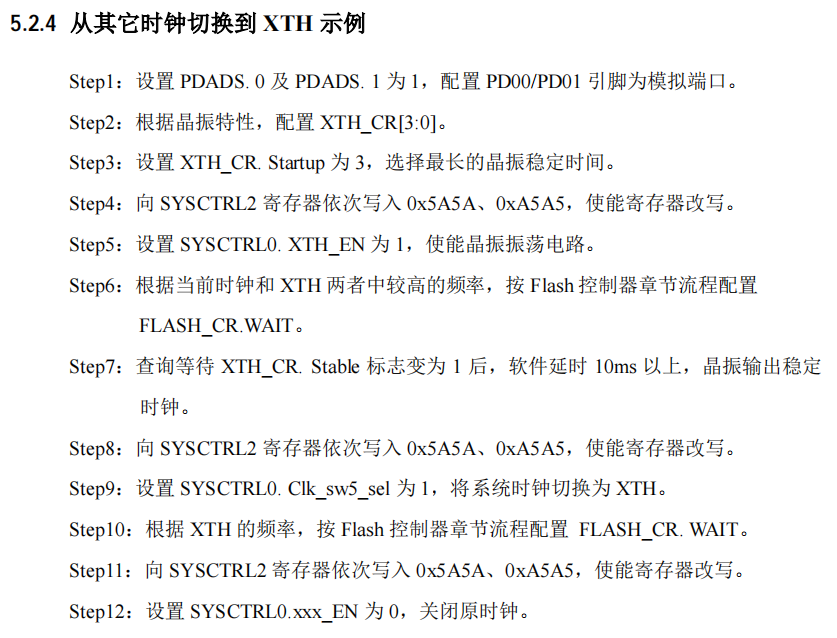

} 通過查閱手冊，配置程序果然存在問題，
最后修改代碼如下：
//將時鐘從RCH4MHz切換至XTH24MHz
void App_Rch4MHzToXth24MHz (void)
{
///<======================== 將時鐘從RCH4MHz切換至XTH24MHz ==============================
///< 切換時鐘前（根據外部高速晶振）設定XTH頻率范圍,配置晶振引數，使能目標時鐘，此處為24MHz
Sysctrl_SetXTHFreq(SysctrlXthFreq20_32MHz);
Sysctrl_XTHDriverCfg(SysctrlXtalDriver3);
Sysctrl_SetXTHStableTime(SysctrlXthStableCycle16384);
Sysctrl_ClkSourceEnable(SysctrlClkXTH, TRUE);
///< 時鐘切換
Sysctrl_SysClkSwitch(SysctrlClkXTH);
///< 根據需要選擇是否關閉原時鐘（此處關閉）
Sysctrl_ClkSourceEnable(SysctrlClkRCH, FALSE);
}最后運行調測，果然順利~
