一般 MCU 包含的存盤空間有：片內 Flash 與片內 RAM，RAM 相當于記憶體，Flash 相當于硬碟，編譯器會將一個程式分為好幾個部分，分別存盤在 MCU 不同的存盤區，
ROM：即單片機的FLASH，只讀存盤器
RAM：隨機存盤器
Keil 工程在編譯完之后，會有相應的程式所占用的空間提示資訊，如下所示：
Program Size: Code=87556 RO-data=35944 RW-data=4036 ZI-data=61316
除以1024就是KB大小，如87556=85.50KB
上面提到的 Program Size 包含以下幾個部分：
- Code： 代碼段，存放程式的代碼部分；
- RO-data： 只讀資料段，存放程式中定義的常量；
- RW-data： 讀寫資料段，存放程式中定義并且初始化的全域變數和靜態變數；
- ZI-data： 0資料段，存放程式中定義了但沒有初始化的全域變數和靜態變數；
編譯完工程會在 _build 檔案夾里生成一個 .map 的檔案，該檔案說明了各個函式占用的尺寸和地址，在檔案的最后幾行也說明了上面幾個欄位的關系：
Total RO Size (Code + RO Data) 123500 ( 120.61kB)
Total RW Size (RW Data + ZI Data) 65352 ( 63.82kB)
Total ROM Size (Code + RO Data + RW Data) 123812 ( 120.91kB)
- RO Size 包含了 Code 及 RO-data，表示程式占用 Flash 空間的大小；
- RW Size 包含了 RW-data 及 ZI-data，表示運行時占用的 RAM 的大小；
- ROM Size 包含了 Code、RO Data 以及 RW Data，表示燒寫程式所占用的 Flash 空間的大小，

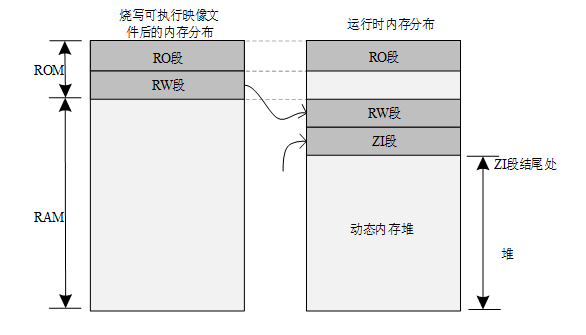

程式運行之前，需要有檔案物體被燒錄到 STM32 的 Flash 中，一般是 bin 或者 hex 檔案，該被燒錄檔案稱為可執行映像檔案，如下面左圖中所示，是可執行映像檔案燒錄到 STM32 后的記憶體分布，它包含 RO 段和 RW 段兩個部分：其中 RO 段中保存了 Code、RO-data 的資料，RW 段保存了 RW-data 的資料，由于 ZI-data 都是 0，所以未包含在映像檔案中，
STM32 在上電啟動之后默認從 Flash 啟動，啟動之后會將 RW 段中的 RW-data（初始化的全域變數）搬運到 RAM 中，但不會搬運 RO 段，即 CPU 的執行代碼從 Flash 中讀取，另外根據編譯器給出的 ZI 地址和大小分配出 ZI 段，并將這塊 RAM 區域清零，如下圖所示；其余RAM空間作為動態記憶體堆使用，
? 由 Leung 寫于 2021 年 4 月 8 日
? 參考：KEIL MDK編譯后的代碼量和RAM使用詳解
