概要
Host-NCP環境搭建好后，怎么測驗驗證zigbee功能，怎么將Host集成到自己的應用中，應該是大部分使用者關心的問題，芯科公司為此提供了一套基于Nodejs和ReactJS的Web應用例子“gateway-management-ui”來指引開發，如下圖所示，通過web可視化界面，使用者可以簡單、快捷地體驗ZigBee的各種功能，主要包括：網路配置、網路開放、設備加入、設備資訊查看、設備控制、設備屬性讀取、設備應用系結等；大部分功能都是基于芯科ZigBee 插件應用實作的，穩定性和可用性都比較高，“久經考驗”，
本人覺得使用“gateway-management-ui”，對使用者來說，有以下幾點意義：
1.理解Host作為外部應用和ZigBee應用之間的一座橋梁，應當怎么為上層應用提供服務能力；（從整體架構設計的角度，理解Host的定位）
2.理解應用如何從依賴于callback回呼的編程模式，轉變為通過mqtt方式實作“訂閱“-“發布”的編程模式；（移動互聯網、云端應用的概念）
3.有助于使用者更加快速地將應用與各大物聯網平臺對接，（微信、阿里等）

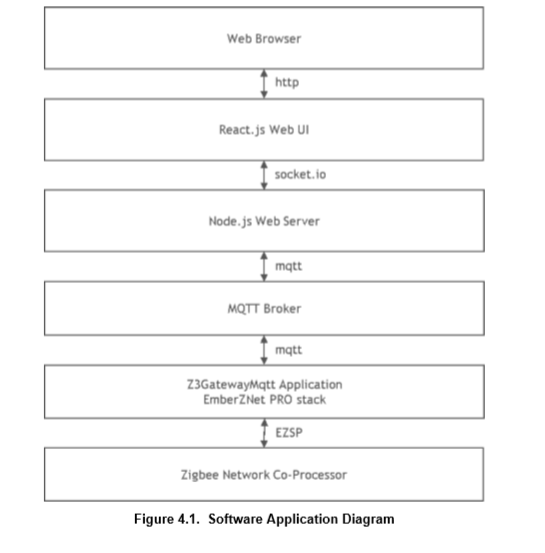

軟體架構
在《ug129-zigbee-gateway-ref-design-guide.pdf》檔案中的第4章節，有具體的描述，
軟體安裝
1.gateway-management-ui最新版本可以在https://github.com/SiliconLabs/gateway-management-ui獲取；
2.gateway-management-ui運行，需要nodejs、npm環境，而且對版本可能有一點要求（nodejs版本過高，可能運行失敗），
目前，在本人電腦上能正確運行的環境如下：
NodeJS: v10.15.0
npm:6.4.1

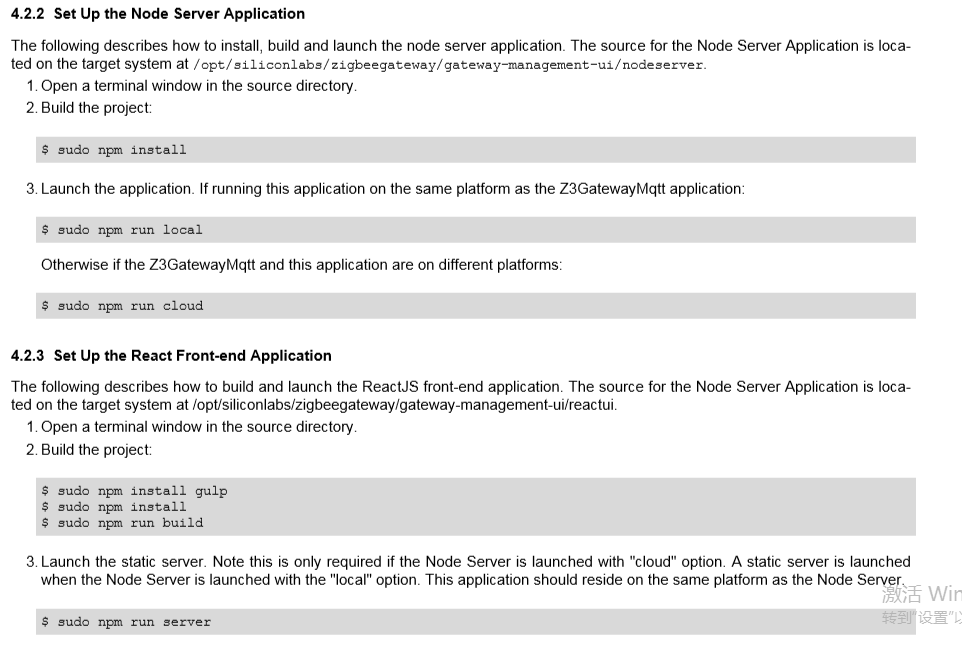

3.下載代碼后，需要分別進入nodeserver目錄、reactui目錄進行依賴安裝和應用部署（和大部分node應用一樣），具體可以參考檔案4.2.2章節，如下圖所示

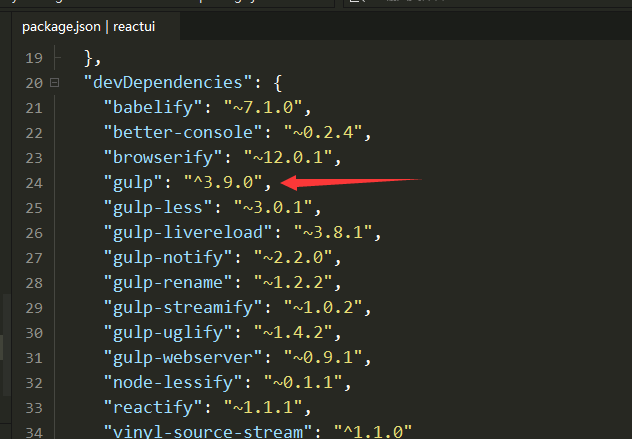

特別注意：npm 安裝gulp時，需要帶上版本號@3.9.0；因為現在gulp最新版本4.x為，在語法上和3.x有較大出入；reactui中用到的是3.x的語法，所以只能安裝舊版gulp
備注：如果后續調整了reactui中的資源檔案（頁面、js或圖片等），都要執行sudo npm run build命令，重新build一下reactui專案，
軟體配置
幾個重要的組態檔：

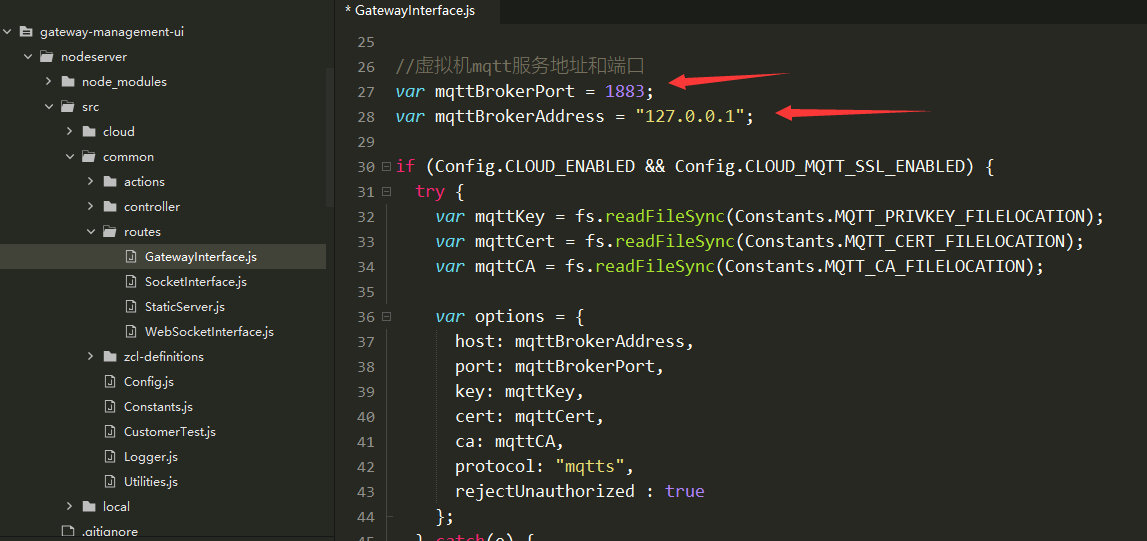

1.mqtt服務地址和埠配置：位于nodeserver\src\common\routes\GatewayInterface.js檔案中，如下圖所示
var mqttBrokerPort = 1883;
var mqttBrokerAddress = "127.0.0.1";

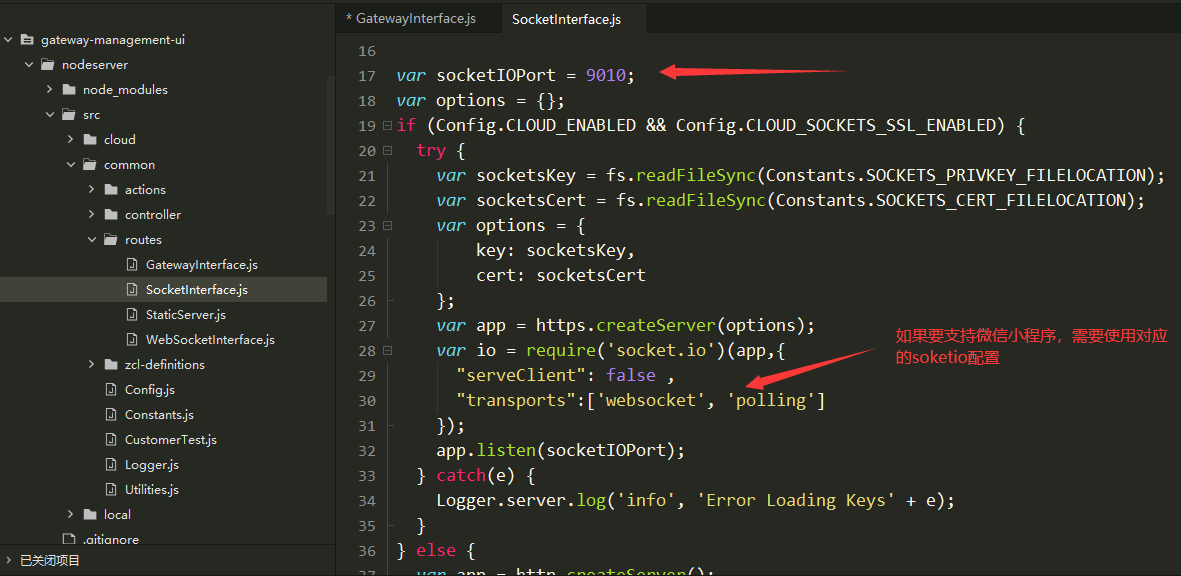

2.nodeserver與reactui間socket通訊的配置：位于nodeserver\src\common\routes\SocketInterface.js檔案中，如下圖所示
備注1：socket埠需要與reactui\src\js\Config.js檔案中的埠保持一致，如下所示
備注2：socketio默認使用polling方式，如果需要支持微信小程式通訊，需要采用websocket方式，而且客戶端需要使用支持微信小程式的socketio版本
var Config = {}
Config.gatewayAddress = window.location.hostname + ':9010';

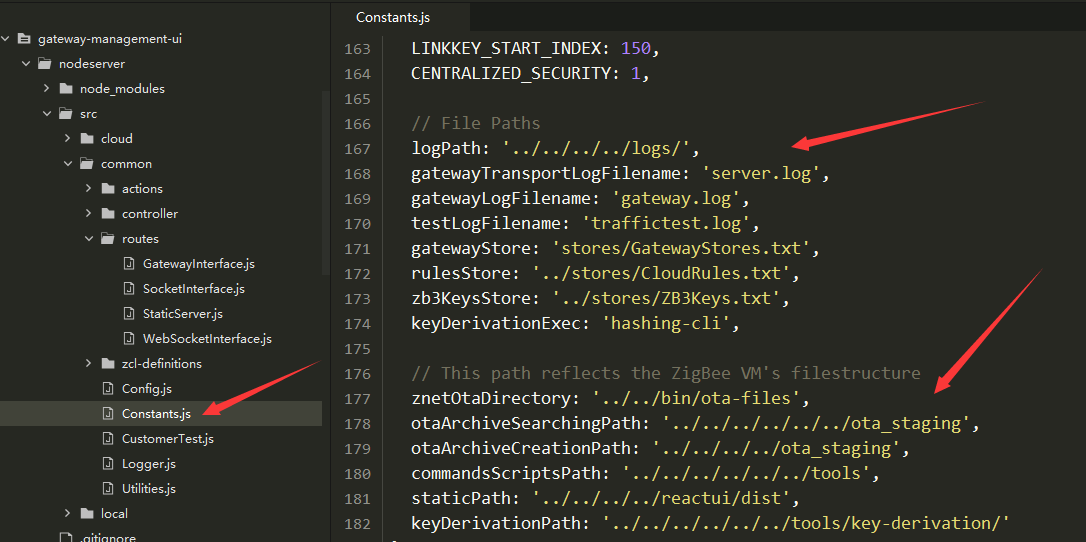

module.exports = Config;3.nodeserver\src\common\Constants.js配置了日志目錄、ota檔案存放目錄、外部程式目錄（包括installcode生成key的外部程式路徑），如下圖所示
ZigBee功能驗證
1.網路配置

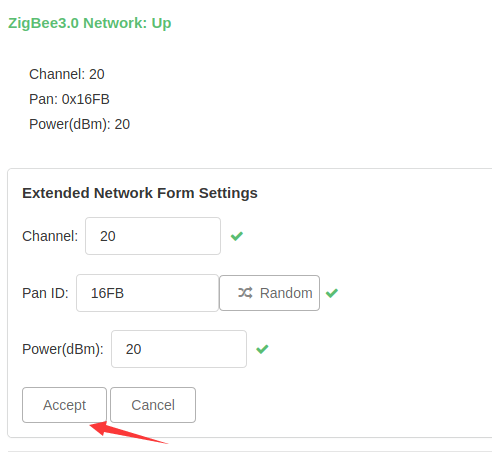

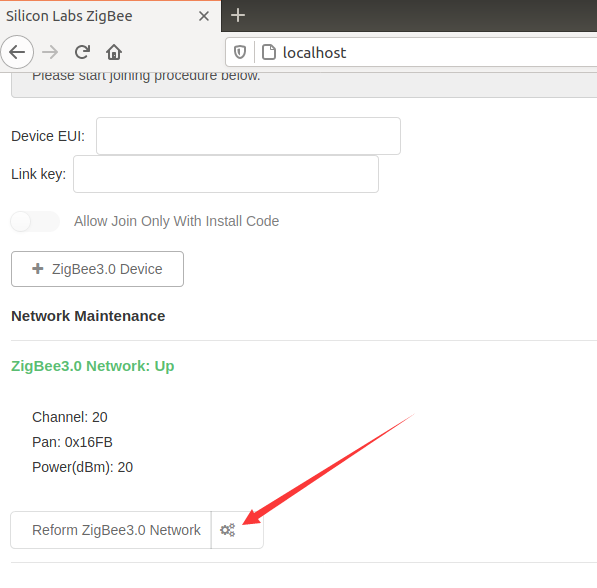

點擊網路配置按鈕
設定好網路引數（通道、PANID），accept后，可以看到新的網路生效，（界面顯示先停止已有網路，然后新的網路生效）

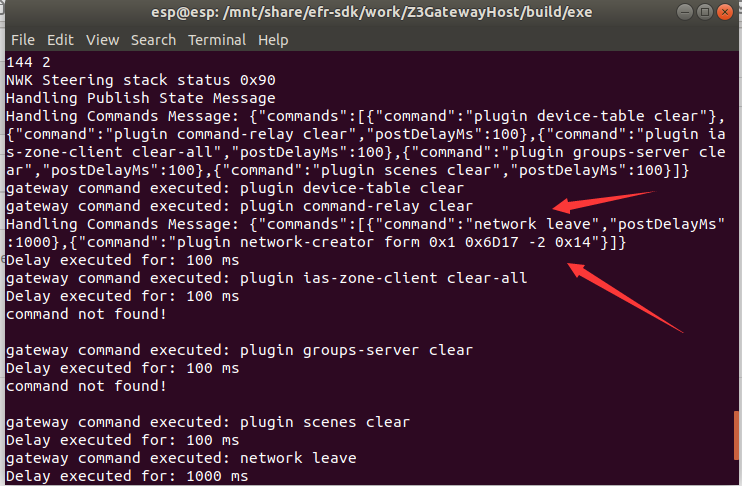

在Z3GatewayHost的命令列面板可以到以下日志：
說明Host收到mqtt的命令后，轉換為呼叫對應插件命令，在配置網路的操作中，主要的mqtt命令為
{"commands":[{"command":"plugin device-table clear"},{"command":"plugin command-relay clear","postDelayMs":100},{"command":"plugin ias-zone-client clear-all","postDelayMs":100},{"command":"plugin groups-server clear","postDelayMs":100},{"command":"plugin scenes clear","postDelayMs":100}]}
{"commands":[{"command":"network leave","postDelayMs":1000},{"command":"plugin network-creator form 0x1 0x6D17 -2 0x14"}]}
2.設備入網

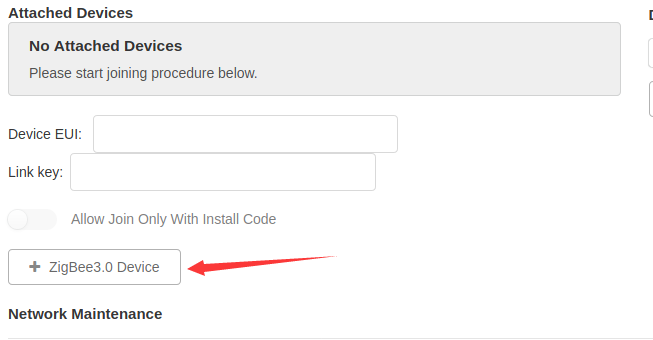

點擊新增ZigBee設備按鈕，打開網路，（界面提示設備180秒的入網倒計時）

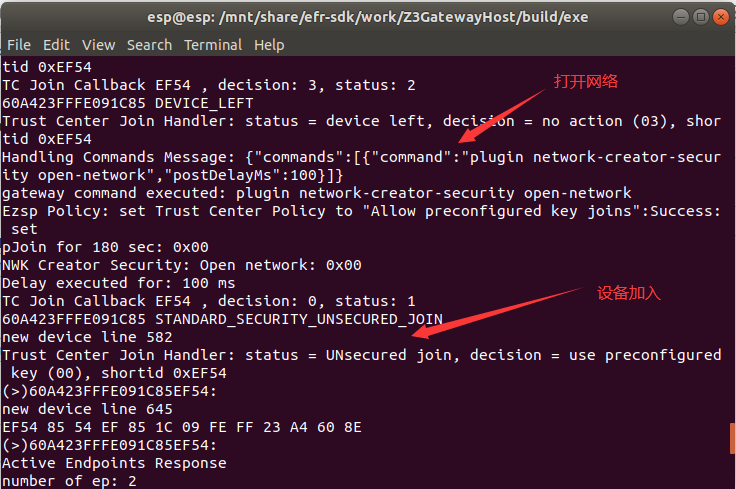

讓終端設備按正常進行加網請求，可以看到設備正常入網，Z3GatewayHost日志如下：

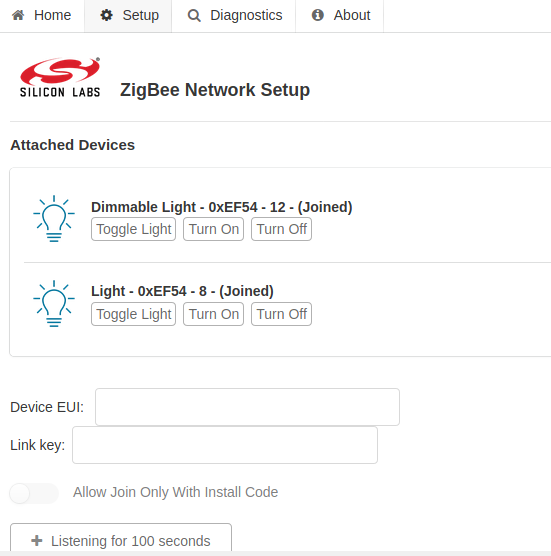

設備加入網路后的展示

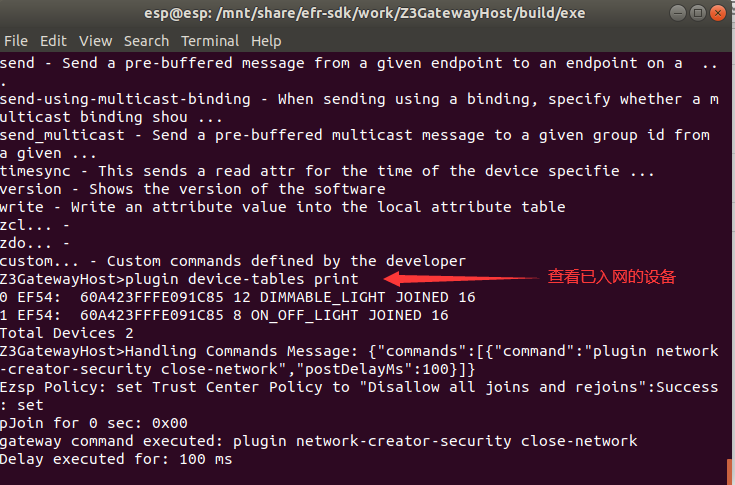

在Z3GatewayHost 的命令列下，通過plugin device-tables print命令可以看到已經加入的設備

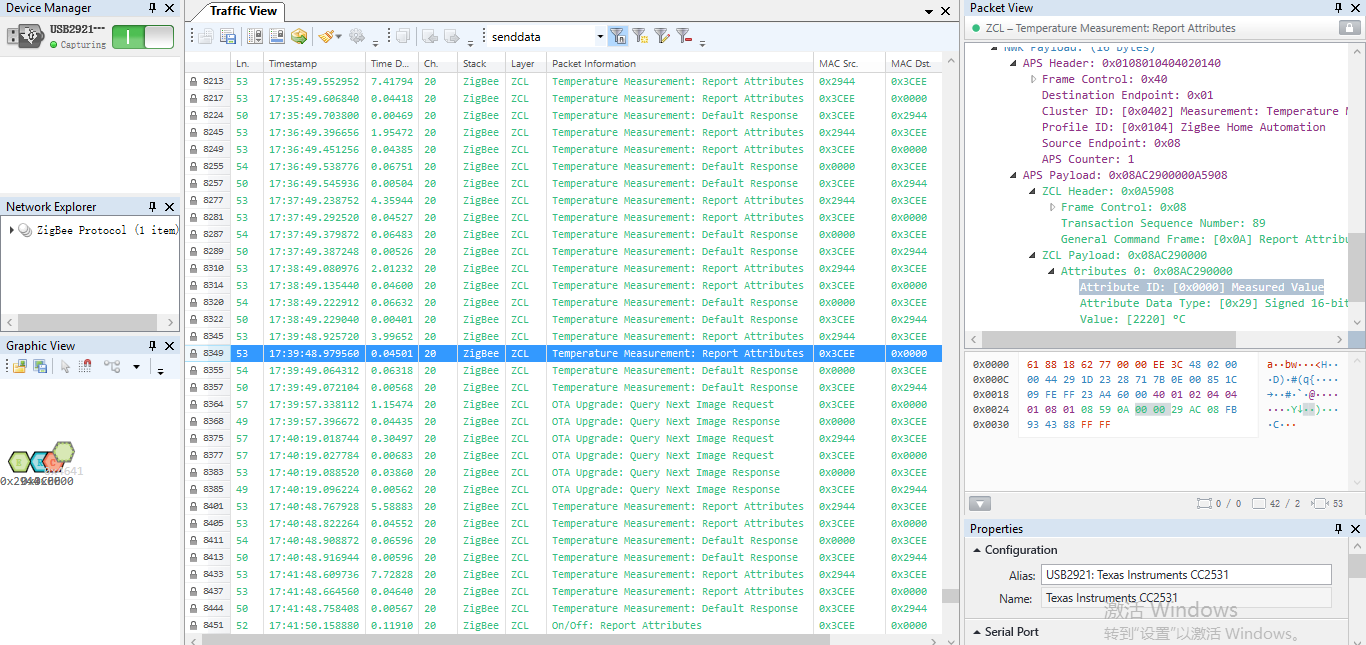

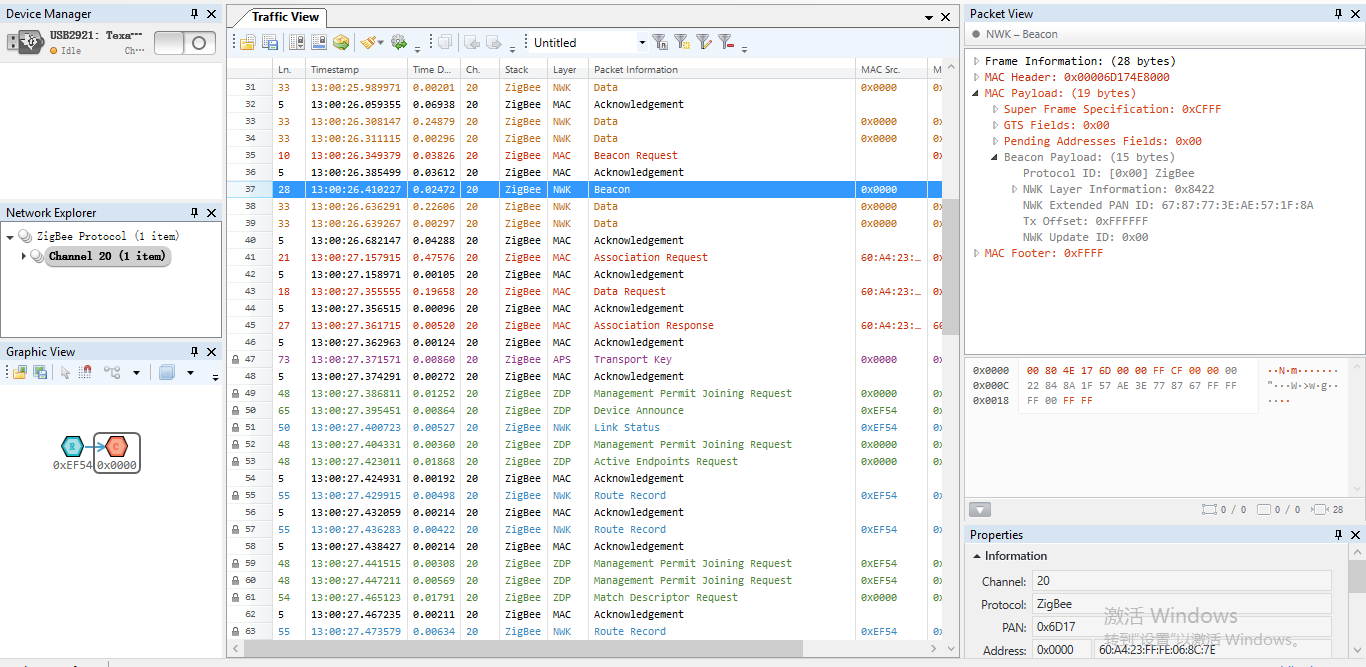

在抓包軟體中可以看到整個入網流程日志
在設備入網的操作中，主要的mqtt命令為
{"commands":[{"command":"plugin network-creator-security open-network","postDelayMs":100}]}3.設備屬性讀取
ZigBee一個優勢是在傳感器領域指定了一套規范，包括對設備屬性的讀寫、對設備的控制等，從而能實作不同廠家設備間“互聯互通、資料共享”（理論上），而其中zcl是實作這些功能的最主要手段，

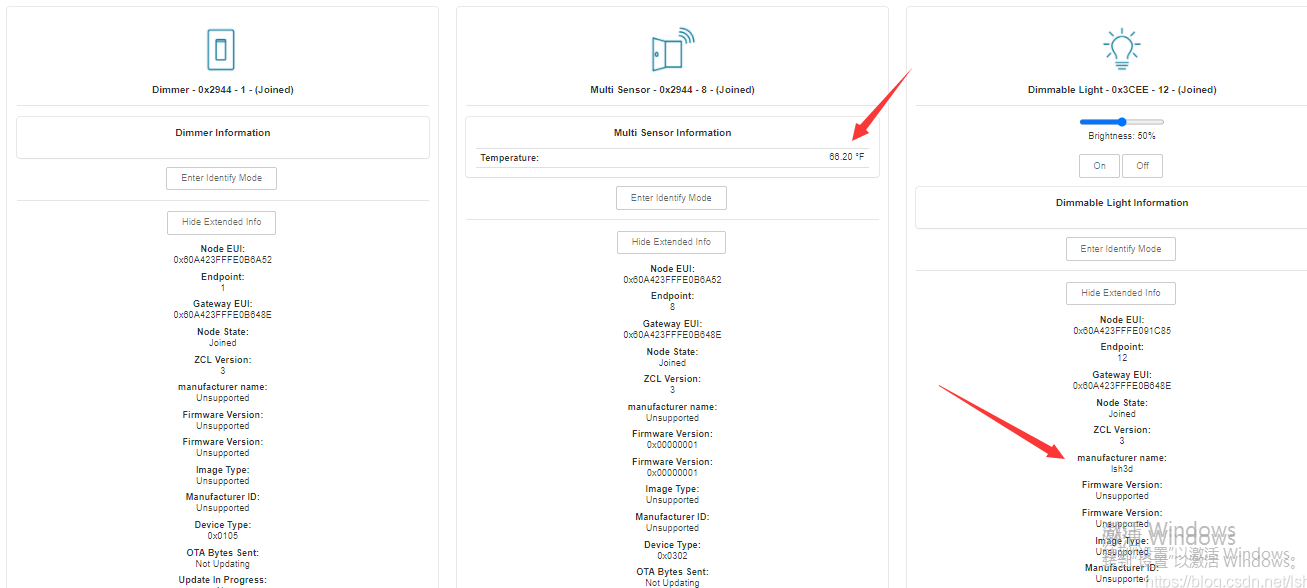

在gateway-management-ui中可以在“Home”標簽頁下面，看到相關設備的屬性，例如下圖所示的溫度傳感器顯示的溫度，終端的manufacturer name，這些屬性都是通過標準的zcl方式進行讀取，

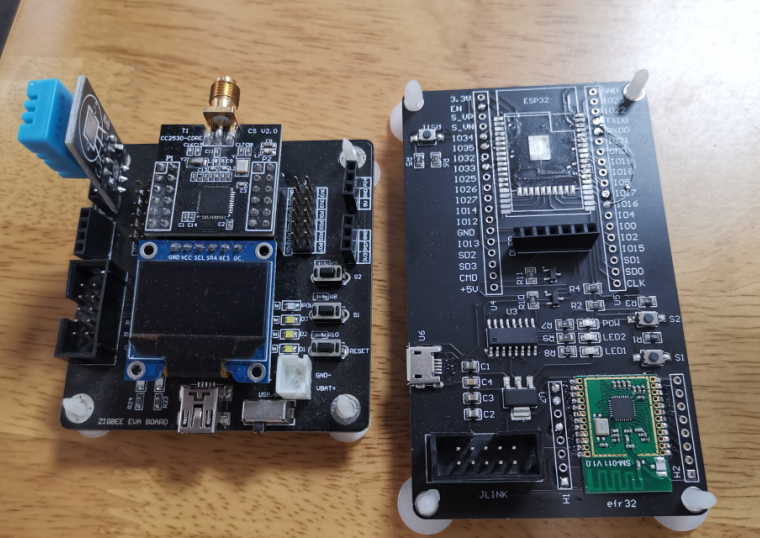

無論你的模組是efr32的，還是cc2530的，或者其他廠家的；都能通過zcl進行設備控制，（后面專門寫一篇cc2530和efr32在實作同一個zigbee功能中的差異性）
所以，這里應當作為重點來分析掌握一下，
流程分析：reactUI界面-》node server-》host-》ncp
關鍵代碼分析如下：

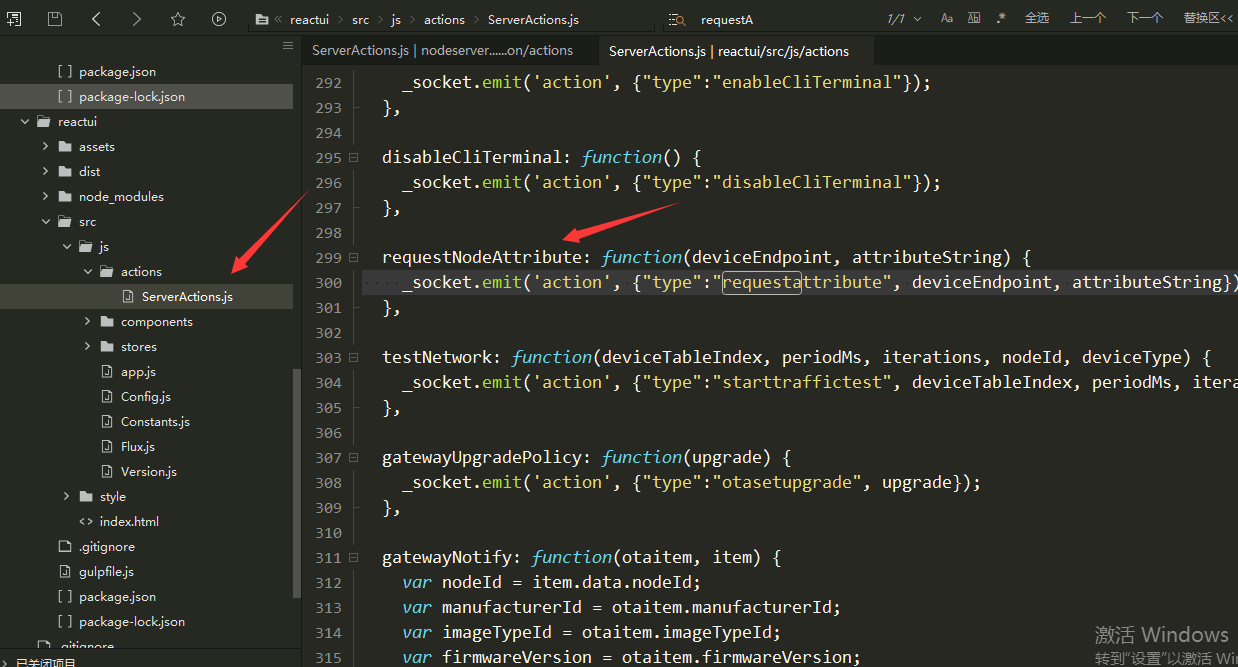

1）reactUI界面：gateway-management-ui\reactui\src\js\actions\ServerActions.js中的requestNodeAttribute方法，
從方法的實作可以看到，它是通過socket方式（前面提到的9010埠），發送請求和引數給nodeserver（json格式的socket呼叫，socketIO）

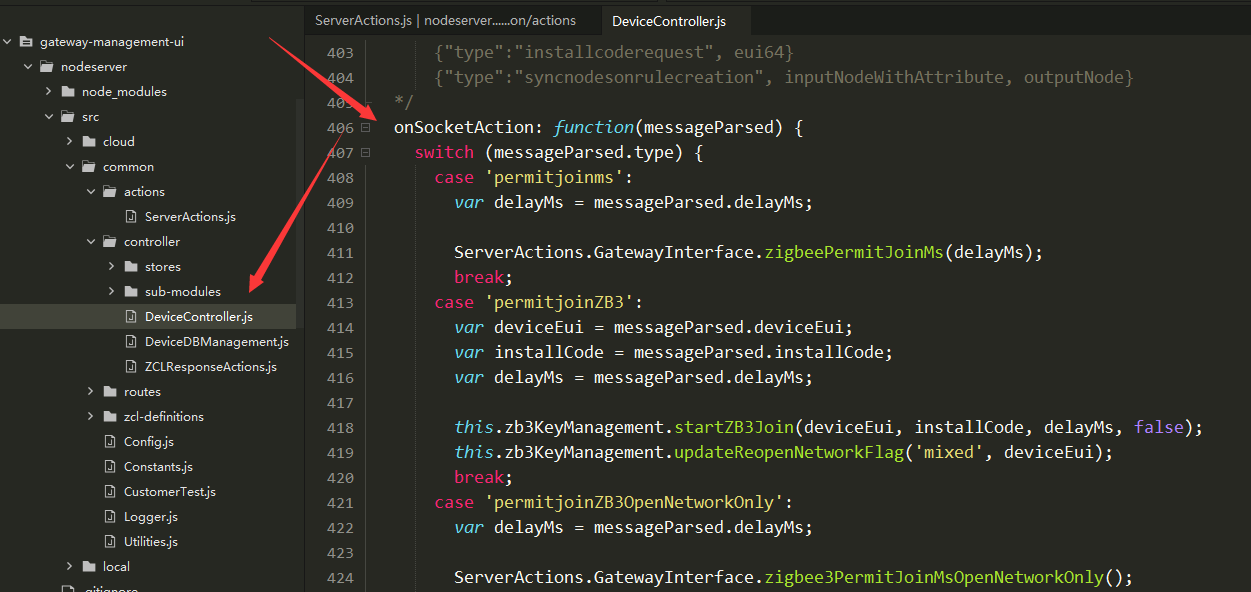

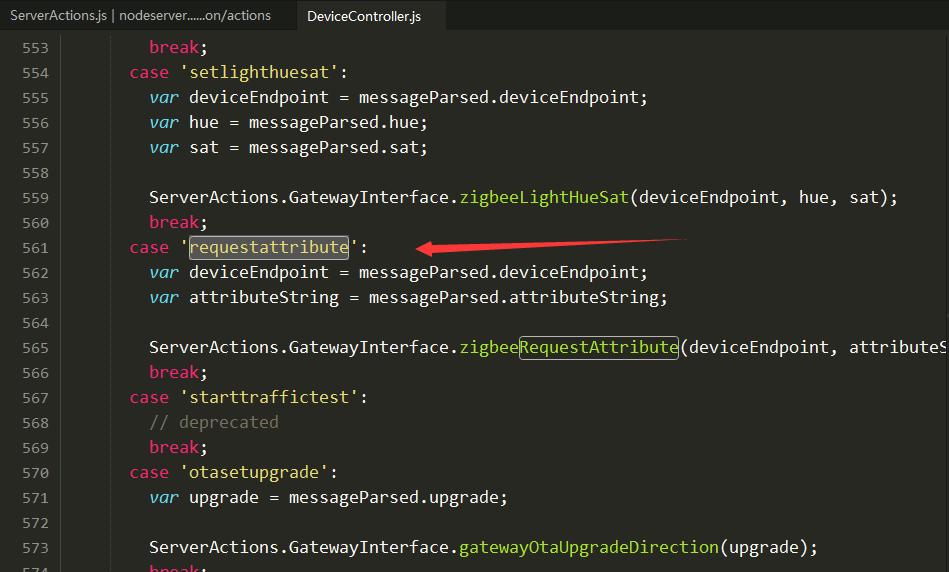

2）nodeserver：reactUI發送的socket請求，會在gateway-management-ui\nodeserver\src\common\controller\DeviceController.js中的onSocketAction方法j進行處理，
找到requestattribute，可以看到是呼叫ServerActions.GatewayInterface.zigbeeRequestAttribute方法，

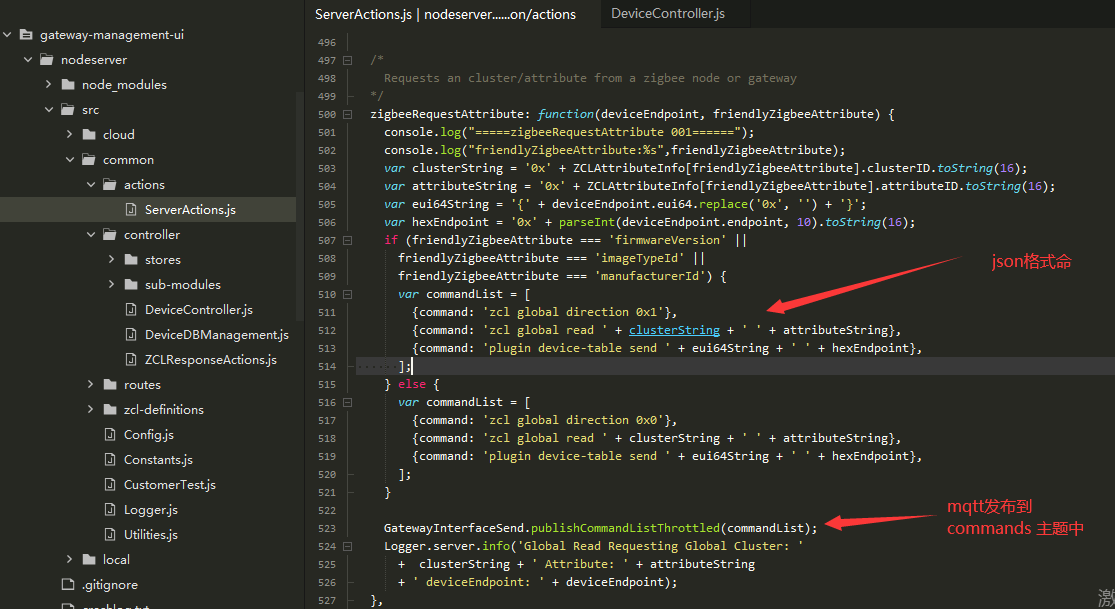

zigbeeRequestAttribute方法位于gateway-management-ui\nodeserver\src\common\actions\ServerActions.js中，打開可以看到，它的實作是將命令和引數轉換為json格式，然后通過mqtt發布到對應的topic上，
重點：reactUI和nodeserver中的ServerAction.js都是重要的入口和處理檔案，大部分邏輯和實作，都可以在這里找到，
3）host：因為host在ncp啟動后，會通過mqtt方式訂閱commands主題（具體的代碼分析，在后一章esp32移植中再詳細描述），這個可以從host啟動的日志看到：
Subscribing to topic "gw/60A423FFFE068C75/commands" using QoS2
Subscribing to topic "gw/60A423FFFE068C75/publishstate" using QoS2
Subscribing to topic "gw/60A423FFFE068C75/updatesettings" using QoS2所以上面nodeserver發布的命令，host會通過mqtt接收到，然后通過呼叫插件方式或者底層api方式，將zcl命令發送給ncp（通過ezsp協議），進行zigbee操作（具體的代碼分析，在后一章esp32移植中再詳細描述），
4）ncp：ncp收到命令，處理完后，回傳處理結果給host（這個程序可能是異步的？）；
那么，host怎么將結果通知給前端？答案，也是mqtt的“訂閱”-“發布”

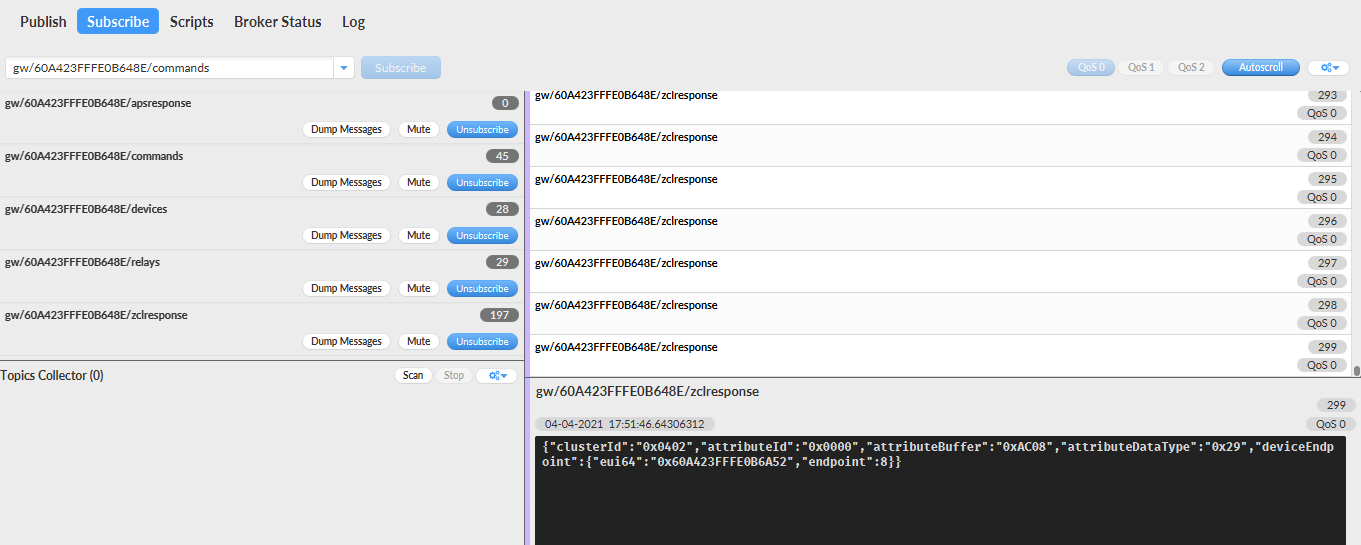

host通過mqtt方式，將處理ncp結果發布到zclresponse主題，所以只要是訂閱了gw/60A423FFFE068C75/zclresponse的客戶端（reactUI也好，VUE也好、微信小程式也好）都可以收到
如下圖所示

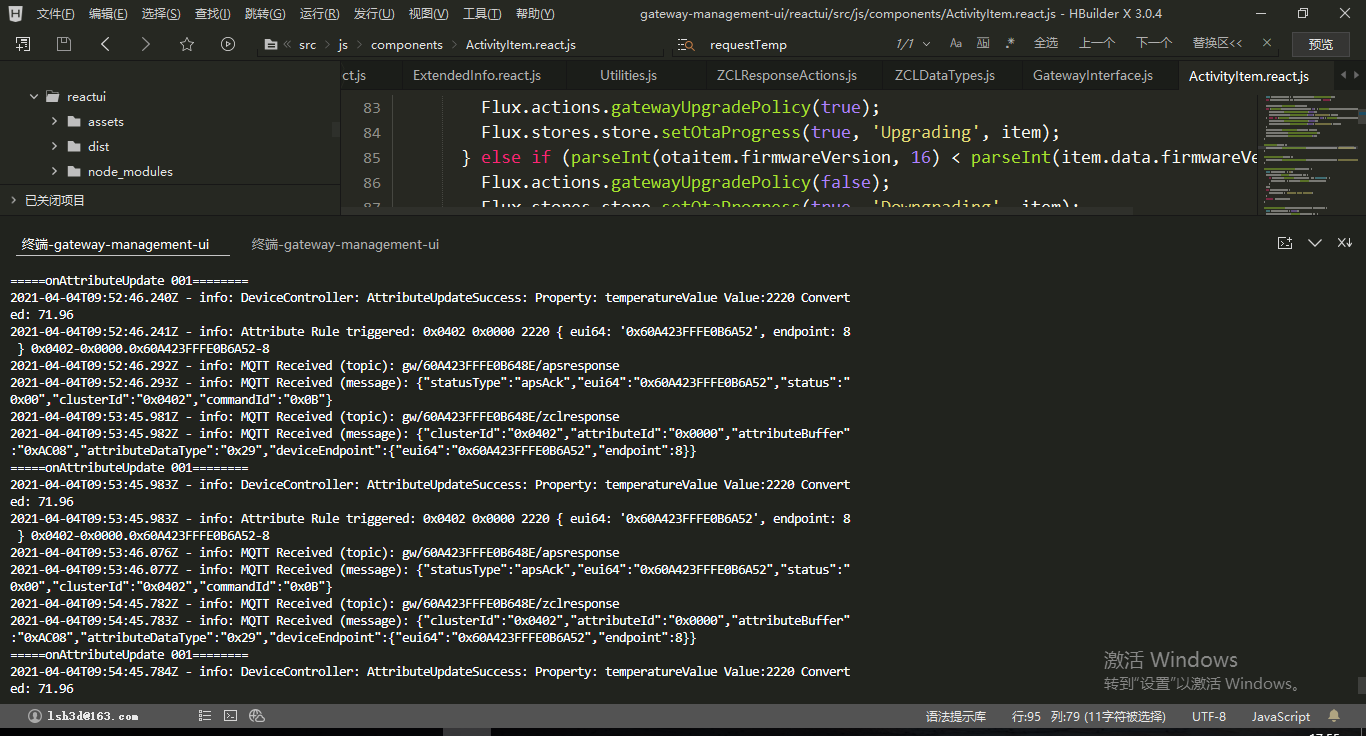

在nodeserver后臺，也可以看到對應的日志輸出（nodeserver做了一些資料轉換、格式化的作業）
在設備屬性讀取的操作中，主要的mqtt命令為
{"commands":[{"command" :"zcl global direction 0"},{"command":"zcl global read 1024 0"},{"command":"plugin device-table send {000B57FFFE097874} 1","postDelayMs":100}]}
調整的地方：

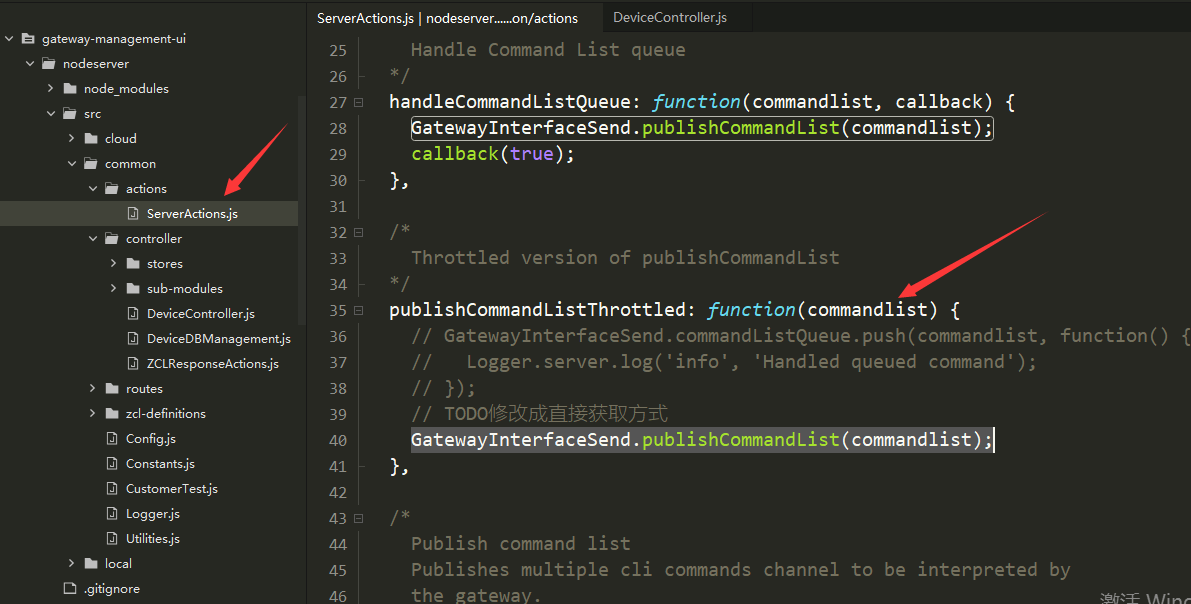

1）在除錯中發現gateway-management-ui\nodeserver\src\common\actions\ServerActions.js中的publishCommandListThrottled方法，并沒有真的把資料發送到mqtt，所以先調整為直接呼叫GatewayInterfaceSend.publishCommandList(commandlist);
2）當zclresponse回傳屬性的資料型別為String的時候，nodeserver處理不正確（例如：獲取manufacturer name中的字串值），先暫時改為呼叫自定義方法得到字串

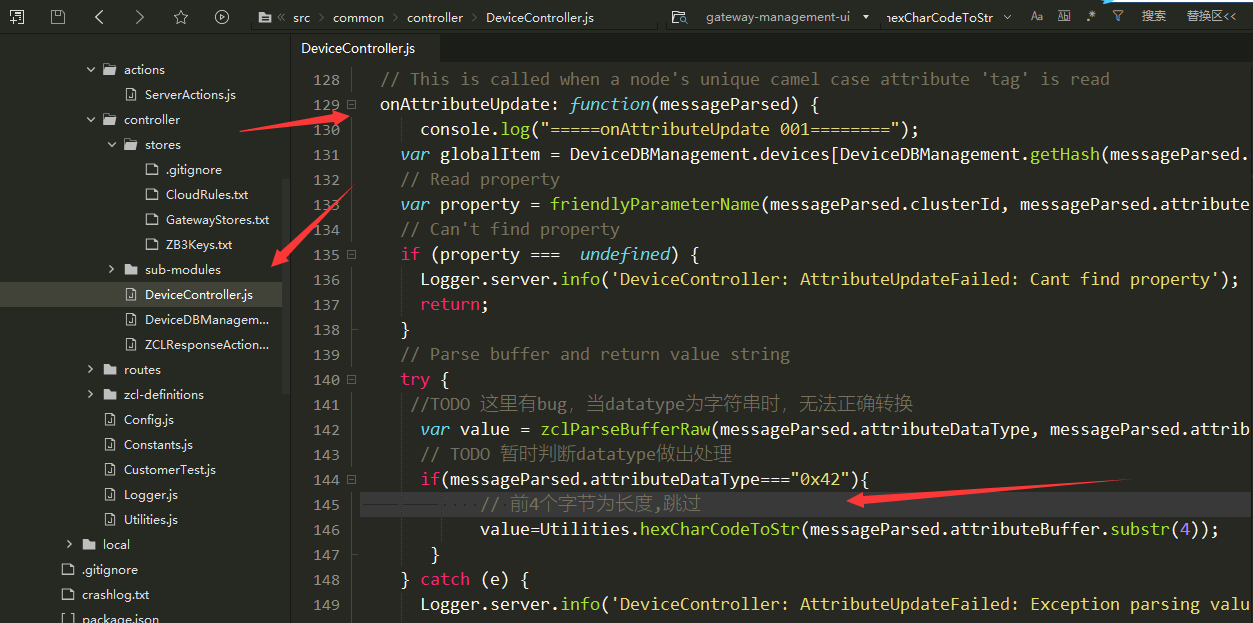

位于nodeserver中的DeviceController.js檔案中的onAttributeUpdate方法
4.設備控制
設備控制主要指開、關這些常規的zcl操作，其實原理和上面設備屬性讀取一致，所以就不在這里詳細描述了，

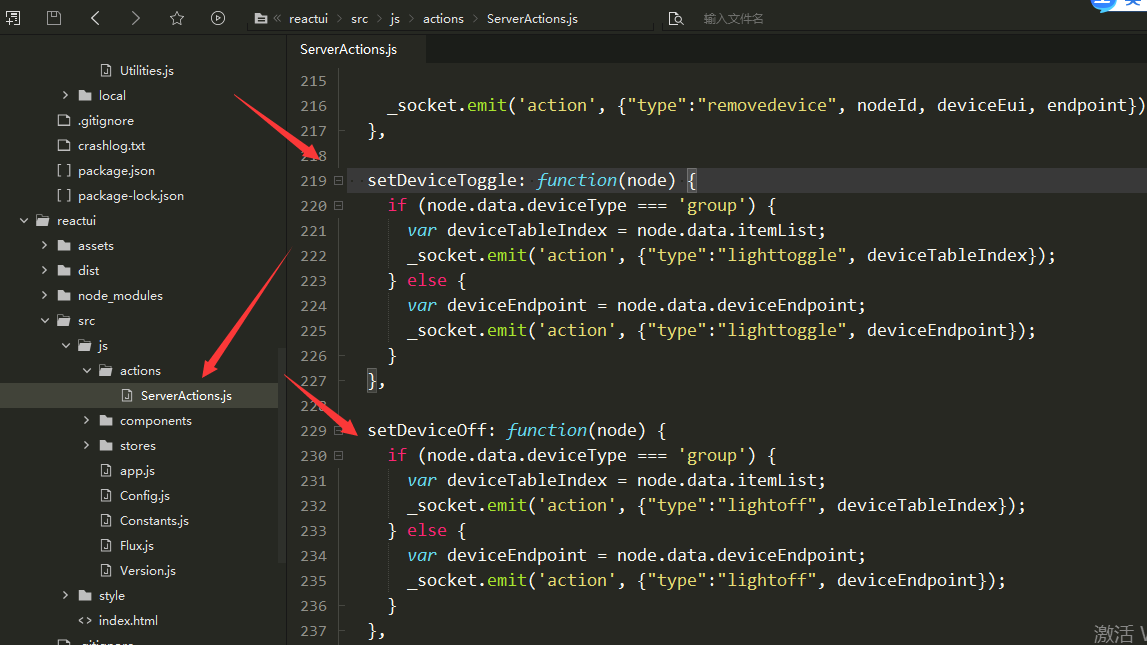

入口還是在reactUI的ServerAction.js中，它已經封裝好比較細粒度的操作了，如下圖所示，
在設備控制的操作中，主要的mqtt命令為：
{"commands":[{"command":"zcl on-off on"},{"command":"plugin device-table send {00124B00213CCA01} 0x8"}]}5.設備report引數配置
在設備report中，有幾個地方要注意：
1.設備終端要打開report功能，具體而言：

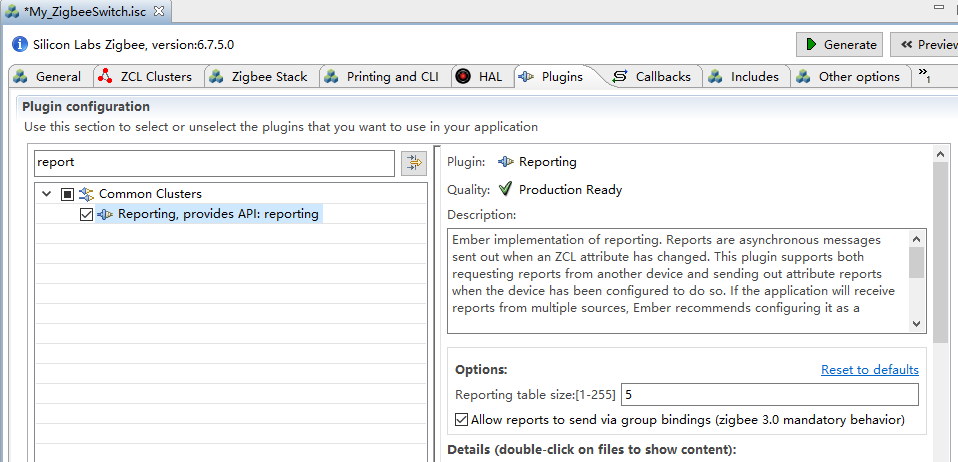

對于efr32要在plugin勾選Reporting插件，如下圖所示

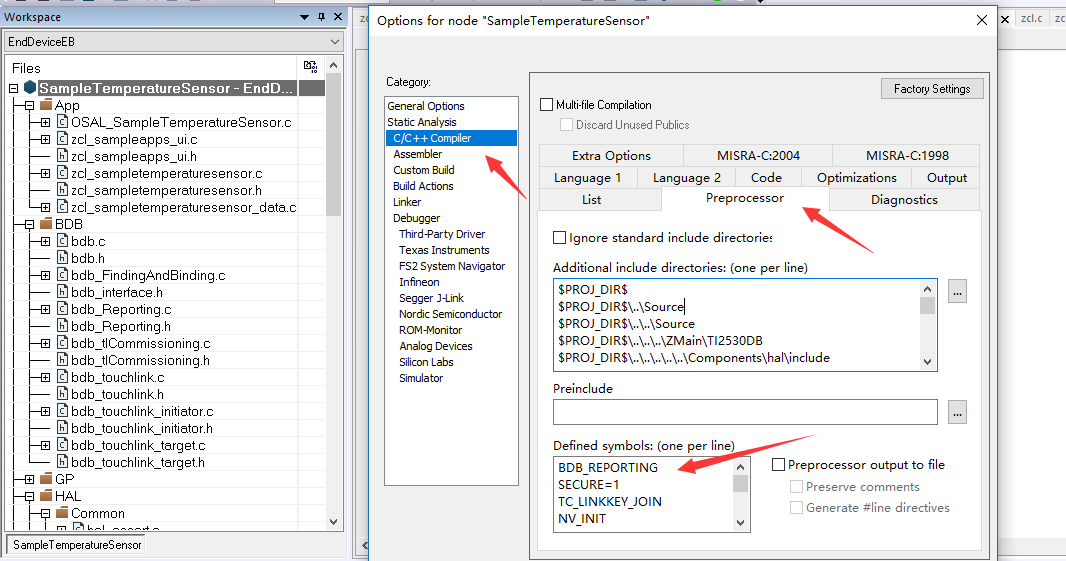

對應cc2530，要配置BDB_REPORTING編譯條件
2.先將網關和reporting 終端系結：
mqtt命令如下：
{"commands":[{"command" :"zdo bind 0x434C 1 1 0x0400 {000B57FFFE097874} {0022A30000115EDA }"},{"command ":"plugin device-table send {000B57FFFE097874} 1","postDelayMs":100}]}
備注：以上這些zcl命令、zdo命令格式，都可以在《ug129-zigbee-gateway-ref-design-guide.pdf》的第4.3 Z3GatewayMqtt Application章節找到
簡單記錄一下自己用到的命令
#######light 終端##############
// 系結終端
// zdo bind 終端短地址 終端endpoint 網關endpoint 終端clusterid 終端eui 網關eui
zdo bind 0x3CEE 8 1 0x0006 {60A423FFFE091C85} {60A423FFFE0B648E}
// 設定終端屬性上報配置
// zcl global send-me-a-report 終端clusterid 屬性id 資料型別 最小上報周期 最大上報周期 變化值
zcl global send-me-a-report 0x0006 0x0000 0x10 0x0001 0x708 {00 01}
開關狀態上報配置：最小上報時間1秒，最大上報時間1800秒 0x10代表ZCL_BOOLEAN_ATTRIBUTE_TYPE資料型別
plugin device-table send {60A423FFFE091C85} 8
######switch 終端#################
zcl global send-me-a-report 0x0402 0x0000 0x29 0x0001 0x3c {00}
溫度值上報配置：最小上報時間1秒，最大上報時間60秒 0x29代表ZCL_INT16S_ATTRIBUTE_TYPE資料型別
plugin device-table send {60A423FFFE0B6A52} 8
查看設備系結表
option binding-table print相關抓包截圖
6.設備OTA
需要了解efr32終端OTA的，可以參考以下文章（感謝相關文章作者的分享，在此借以參考參考，如有涉及著作權問題，請及時聯系我）；
https://blog.csdn.net/weixin_42160773/article/details/101284109

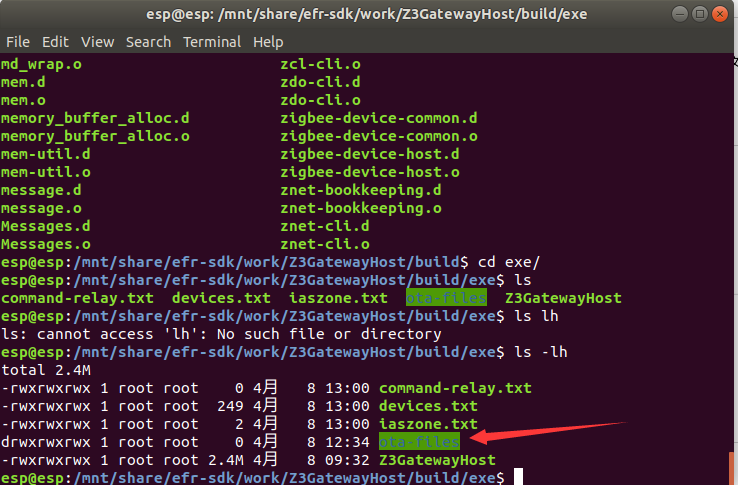

在Z3GatewayHost專案的build/exe目錄下，會自動生成一個終端ota檔案存放的目錄ota-files

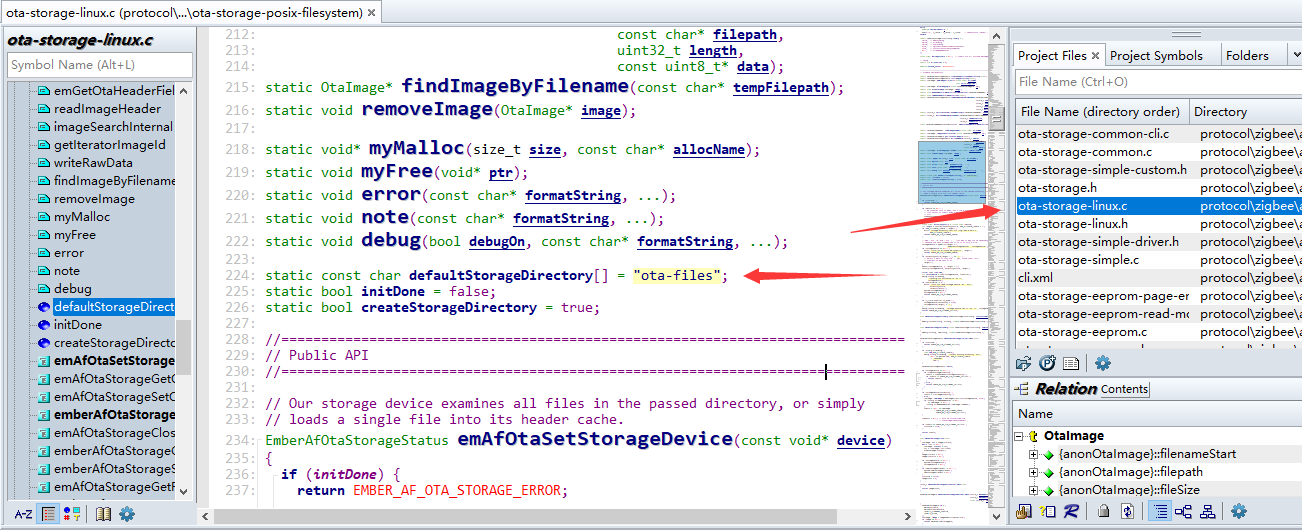

這個目錄的配置是在芯科SDK中protocol\zigbee\app\framework\plugin\ota-storage-posix-filesystem\ota-storage-linux.c檔案中，如下圖所示，
只要把終端的ota檔案保存到放在這里，然后設備入網后過一段時間即可自動進行ota；也可以通過cli命令方式，指定終端開始ota操作
這里，只記錄一下ota相關的一些命令；
#終端
plugin ota-client start
#host端
plugin ota-storage-common printImages
plugin ota-storage-common reload
后面esp32移植中再詳細講述怎么通過esp32到外網下載ota，存盤在flash中，然后通知終端進行ota，并測驗多終端一起ota的場景，
備注：

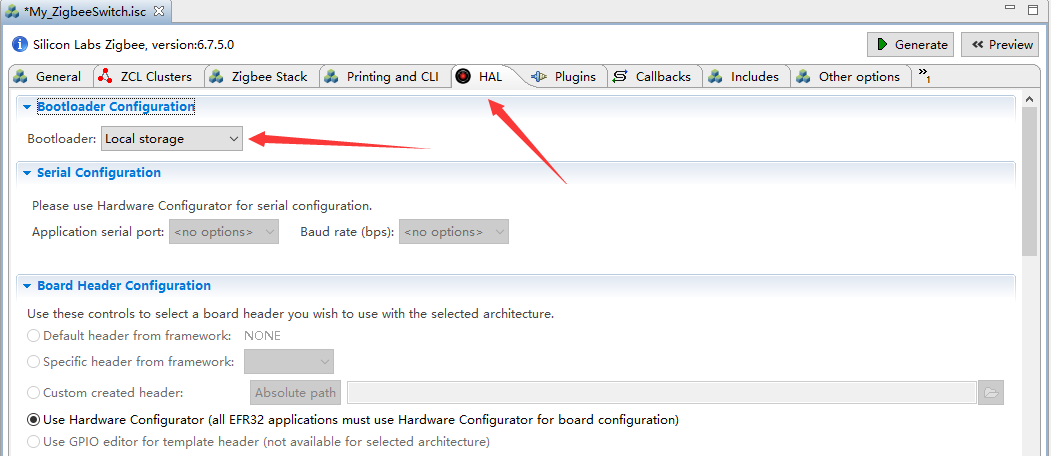

終端設備的bootloader型別需要選擇“Local storage”，如果是默認配置，可能出現ota完后，設備不能自動重啟的現象，
總結
- 通過使用gateway-management-ui，有助于了解整個Host-NCP架構；對于需要云端部署、對接互聯網平臺、對接第三方物聯網平臺的場景，有很好的參考價值；
- 在使用Host-NCP解決方案的時候應當遵循芯科的設計思想：優先使用“訂閱”-“發布”的編程模式，減少對callback的依賴，要有面向云端和移動互聯網的架構設計思想，專注于應用層面的使用，實作各層間的解耦和賦能，
- 芯科解決方案的優勢，是它擁有很多“久經考驗”的插件；我們在實作業務場景的時候應當盡量復用這些插件；而不是去大量呼叫底層的api（不要覺得自己寫的代碼比芯科的開發人員強）；
- 用好Host-NCP比將Host移植到不同平臺更加重要，
