網路原理與應用綜合專案

2021-04-10 11:40:54 其他

綜合專案

工具：ENSP

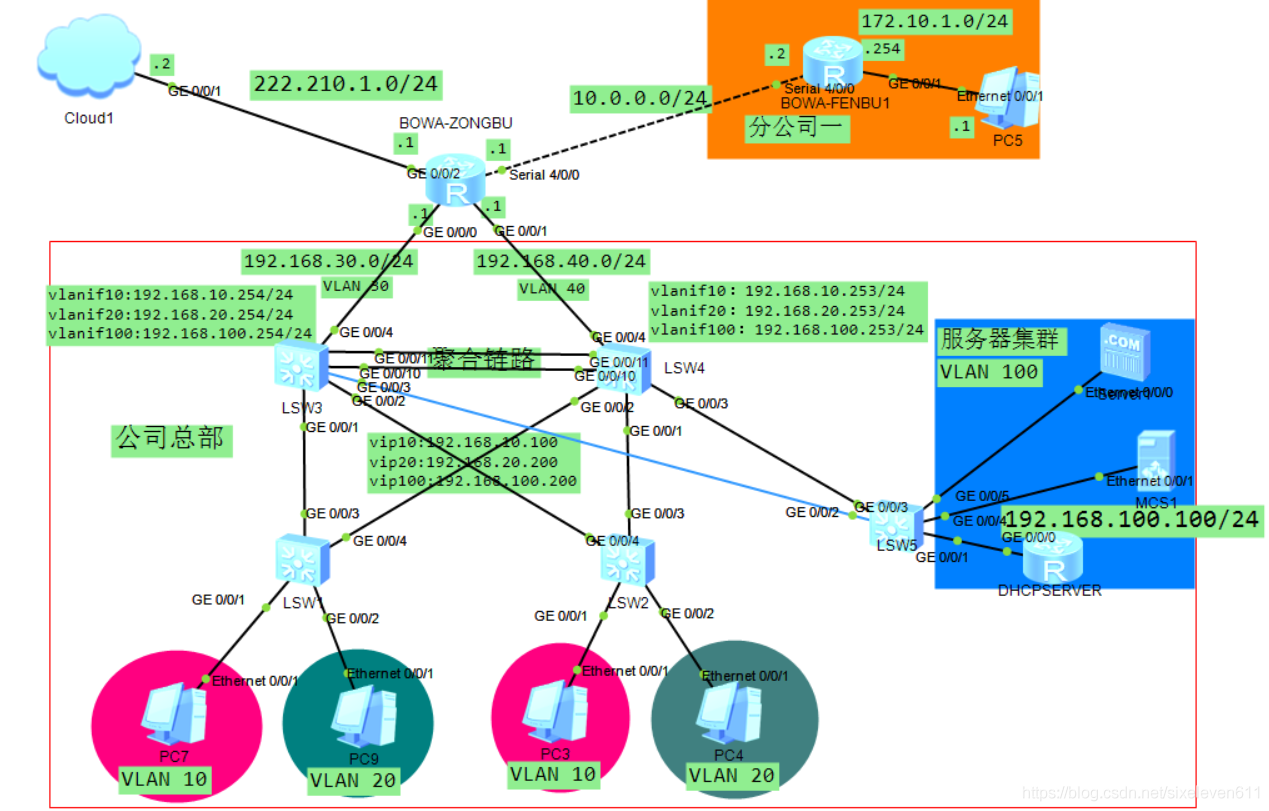

如圖創建拓撲圖

在這里插入圖片描述

第一步：創建交換機各VLAN

[SW1]vlan batch 10 20 30 40 100
[SW2]vlan batch 10 20 30 40 100
[SW3]vlan batch 10 20 30 40 100
[SW4]vlan batch 10 20 30 40 100
[SW5]vlan batch 10 20 30 40 100

第二步：設定介面屬性

[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[SW1-GigabitEthernet0/0/4]port link-type trunk
[SW1-GigabitEthernet0/0/4]port trunk allow-pass vlan all //交換機SW1介面配置

[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 10
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 20
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[SW2-GigabitEthernet0/0/4]port link-type trunk
[SW2-GigabitEthernet0/0/4]port trunk allow-pass vlan all //交換機SW2介面配置

[SW3]port-group group-member g0/0/1 to g0/0/3
[SW3-port-group]port link-type trunk
[SW3-GigabitEthernet0/0/1]port link-type trunk
[SW3-GigabitEthernet0/0/2]port link-type trunk
[SW3-GigabitEthernet0/0/3]port link-type trunk
[SW3-port-group]port trunk allow-pass vlan all
[SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[SW3-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[SW3-GigabitEthernet0/0/3]port trunk allow-pass vlan all
 //交換機SW3介面配置

[SW4]port-group group-member g0/0/1 to g0/0/3
[SW4-port-group]port link-type trunk
[SW4-GigabitEthernet0/0/1]port link-type trunk
[SW4-GigabitEthernet0/0/2]port link-type trunk
[SW4-GigabitEthernet0/0/3]port link-type trunk
[SW4-port-group]port trunk allow-pass vlan all
[SW4-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[SW4-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[SW4-GigabitEthernet0/0/3]port trunk allow-pass vlan all
 //交換機SW4介面配置

[SW5-GigabitEthernet0/0/1]port link-type access
[SW5-GigabitEthernet0/0/1]port default vlan 100
[SW5-GigabitEthernet0/0/2]port link-type trunk
[SW5-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[SW5-GigabitEthernet0/0/3]port link-type trunk
[SW5-GigabitEthernet0/0/3]port trunk allow-pass vlan all //交換機SW5介面配置

第三步：設定匯入層交換機鏈路聚合

[SW3]interface Eth-Trunk 0  //設定鏈路聚合組0
[SW3-Eth-Trunk0]trunkport g0/0/10
[SW3-Eth-Trunk0]trunkport g0/0/11 //將g0/0/10和g0/0/11 介面加入鏈路組
[SW3-Eth-Trunk0]port link-type trunk
[SW3-Eth-Trunk0]port trunk allow-pass vlan all //允許所有vlan通過
 /*匯入層交換機SW3配置 */
[SW4]interface Eth-Trunk 0  //設定鏈路聚合組0
[SW4-Eth-Trunk0]trunkport g0/0/10
[SW4-Eth-Trunk0]trunkport g0/0/11 //將g0/0/10和g0/0/11 介面加入鏈路組
[SW4-Eth-Trunk0]port link-type trunk
[SW4-Eth-Trunk0]port trunk allow-pass vlan all //允許所有vlan通過
 /*匯入層交換機SW4配置 */

驗證聚合路由是否設定完成

[SW3]display interface Eth-Trunk 0  //使用命令查看鏈路聚合組是否聯通
Eth-Trunk0 current state : UP
Line protocol current state : UP
Description:
Switch Port, PVID :    1, Hash arithmetic : According to SIP-XOR-DIP,Maximal BW:
 2G, Current BW: 2G, The Maximum Frame Length is 9216
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 4c1f-cc09-64f7
Current system time: 2021-04-08 19:00:23-08:00
    Input bandwidth utilization  :    0%
    Output bandwidth utilization :    0%
-----------------------------------------------------
PortName                      Status      Weight
-----------------------------------------------------
GigabitEthernet0/0/10         UP          1
GigabitEthernet0/0/11         UP          1
-----------------------------------------------------
The Number of Ports in Trunk : 2
The Number of UP Ports in Trunk : 2

第四步：將VLAN加入虛介面

[SW3-Vlanif10]ip address 192.168.10.254 24
[SW3-Vlanif20]ip address 192.168.20.254 24
[SW3-Vlanif30]ip address 192.168.30.254 24
[SW3-Vlanif40]ip address 192.168.40.254 24
[SW3-Vlanif100]ip address 192.168.100.254 24 //交換機SW3的虛介面配置

[SW4-Vlanif10]ip address 192.168.10.253 24
[SW4-Vlanif20]ip address 192.168.20.253 24
[SW4-Vlanif30]ip address 192.168.30.253 24
[SW4-Vlanif40]ip address 192.168.40.253 24
[SW4-Vlanif100]ip address 192.168.100.253 24 //交換機SW4的虛介面配置

第五步：配置生成樹協議

[SW3]stp mode mstp            //使用Mstp生成樹協議
[SW3]stp region-configuration  //stp區域配置
[SW3-mst-region]region-name huawei  // stp區域名稱
[SW3-mst-region]revision-level 1   //區域修訂版本級別
[SW3-mst-region]instance 10 vlan 10 100 //實體10 映射VLAN10和100
[SW3-mst-region]instance 20 vlan 20 //實體20 映射VLAN 20
[SW3-mst-region]active region-configuration //激活生成樹配置
[SW3]stp instance 10 priority 0
[SW3]stp instance 20 priority 4096   //配置交換機通過stp優先級

[SW4]stp mode mstp
[SW4]stp region-configuration
[SW4-mst-region]region-name huawei
[SW4-mst-region]revision-level 1
[SW4-mst-region]instance 10 vlan 10 100
[SW4-mst-region]instance 20 vlan 20
[SW4-mst-region]active region-configuration
[SW4]stp instance 10 priority 4096
[SW4]stp instance 20 priority 0  // 交換機SW4生成樹配置

[SW1]stp mode mstp
[SW1]stp region-configuration
[SW1-mst-region]region-name huawei
[SW1-mst-region]revision-level 1
[SW1-mst-region]instance 10 vlan 10 100
[SW1-mst-region]instance 20 vlan 20
[SW1-mst-region]active region-configuration //交換機SW1生成樹配置

[SW2]stp mode mstp
[SW2]stp region-configuration
[SW2-mst-region]region-name huawei
[SW2-mst-region]revision-level 1
[SW2-mst-region]instance 10 vlan 10 100
[SW2-mst-region]instance 20 vlan 20
[SW2-mst-region]active region-configuration //交換機SW2生成樹配置

[SW5]stp region-configuration
[SW5-mst-region]region-name huawei
[SW5-mst-region]revision-level 1
[SW5-mst-region]instance 10 vlan 10 100
[SW5-mst-region]instance 20 vlan 20
[SW5-mst-region]active region-configuration //交換機SW5生成樹配置

第六步：使用路由器充當DHCP服務器角色

[DHCPSERVER]dhcp enable //開啟dhcp服務
[DHCPSERVER-GigabitEthernet0/0/0]ip address 192.168.100.100 24
/* 這里沒配置默認路由是因為需要配置VRRP的虛擬IP地址下一跳 */
[DHCPSERVER]ip pool vlan10 //創建VLAN10的地址池
[DHCPSERVER-ip-pool-vlan10]network 192.168.10.0 mask 24 //網段
[DHCPSERVER-ip-pool-vlan10]gateway-list 192.168.10.100 //虛擬網關
[DHCPSERVER-ip-pool-vlan10]dns-list 8.8.8.8  //dns服務器設定
[DHCPSERVER]ip pool vlan20 //創建VLAN20的地址池
[DHCPSERVER-ip-pool-vlan20]network 192.168.20.0 mask 24 //網段
[DHCPSERVER-ip-pool-vlan20]gateway-list 192.168.20.100 //虛擬網關
[DHCPSERVER-ip-pool-vlan20]dns-list 8.8.8.8 //dns服務器設定
[DHCPSERVER]int g0/0/0
[DHCPSERVER-GigabitEthernet0/0/0]dhcp select global //dhcp選擇全域

第七步：設定匯聚層交換機DHCP中繼模式

[SW3]dhcp enable //開啟dhcp服務
[SW3-Vlanif10]dhcp select relay   //dhcp選擇中繼模式
[SW3-Vlanif10]dhcp relay server-ip 192.168.100.100 //dhcp服務器地址
[SW3-Vlanif20]dhcp select relay  //dhcp選擇中繼模式
[SW3-Vlanif20]dhcp relay server-ip 192.168.100.100 //dhcp服務器地址
 //匯入層交換機SW3配置

[SW4]dhcp enable  //開啟dhcp服務
[SW4-Vlanif10]dhcp select relay  //dhcp選擇中繼模式
[SW4-Vlanif10]dhcp relay server-ip 192.168.100.100 //dhcp服務器地址
[SW4-Vlanif20]dhcp select relay  //dhcp選擇中繼模式
[SW4-Vlanif20]dhcp relay server-ip 192.168.100.100 //dhcp服務器地址
 //匯入層交換機SW4配置

第八步：進入接入層交換機配置VRRP服務<虛擬路由冗余協議>

/*接入層交換機SW3的VRRP配置 */
[SW3-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.100 //啟用VRRP服務 虛擬地址192.168.10.100
[SW3-Vlanif10]vrrp vrid 10 priority 120 //設定優先級120 默認100
[SW3-Vlanif10]vrrp vrid 10 preempt-mode  timer delay 1 //搶占模式延遲1秒
[SW3-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.200 //啟用VRRP服務 虛擬地址192.168.20.200
[SW3-Vlanif100]vrrp vrid 100 virtual-ip 192.168.100.200 //啟用VRRP服務 虛擬地址192.168.100.200
[SW3-Vlanif100]vrrp vrid 100 priority 120 //設定優先級120 默認100
[SW3-Vlanif100]vrrp vrid 100 preempt-mode timer delay 1 //搶占模式延遲1秒

/*接入層交換機SW4的VRRP配置 */
[SW4-Vlanif10]vrrp vrid 10 virtual-ip 192.168.10.100 //啟用VRRP服務 虛擬地址192.168.10.100
[SW4-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.200 //啟用VRRP服務 虛擬地址192.168.20.200
[SW4-Vlanif20]vrrp vrid 20 priority 120 //設定優先級120 默認100
[SW4-Vlanif20]vrrp vrid 20 preempt-mode timer delay 1 //搶占模式延遲1秒
[SW4-Vlanif100]vrrp vrid 100 virtual-ip 192.168.100.200 //啟用VRRP服務 虛擬地址192.168.100.200

第九步：設定dhcp服務器的默認路由<下一跳為兩臺路由器虛擬出來的地址>

[DHCPSERVER]ip route-static 0.0.0.0 0.0.0.0 192.168.100.200

驗證！

PC>ipconfig /release  //釋放IP地址

IP Configuration


Link local IPv6 address...........: fe80::5689:98ff:fee5:143
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 0.0.0.0
Subnet mask.......................: 0.0.0.0
Gateway...........................: 0.0.0.0
Physical address..................: 54-89-98-E5-01-43
DNS server........................:

PC>ipconfig /renew   //獲取新的IP地址

IP Configuration

Link local IPv6 address...........: fe80::5689:98ff:fee5:143
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.10.251
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.100
Physical address..................: 54-89-98-E5-01-43
DNS server........................: 8.8.8.8

第十步：基礎配置

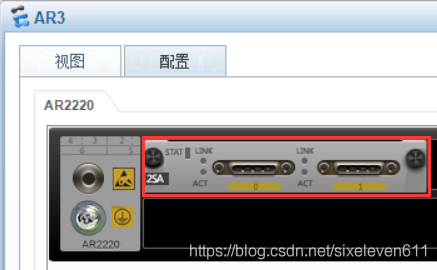

為路由器R3添加新板卡

在這里插入圖片描述

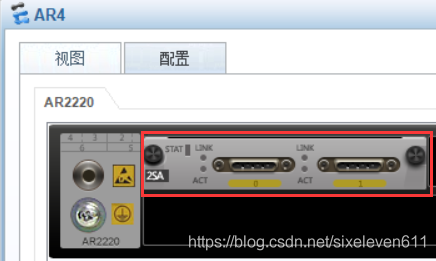

路由器R4同理

在這里插入圖片描述

兩臺路由器連接選擇 serial 線 <因為是廣域網線>

第十一步：設定分公司路由器

[BOWA-FENBU1-GigabitEthernet0/0/1]ip address 172.10.1.254 24
[BOWA-FENBU1-Serial4/0/0]ip address 10.0.0.2 24

第十二步：設定總公司路由器

[BOWA-ZONGBU-Serial4/0/0]ip address 10.0.0.1 24
[BOWA-ZONGBU-GigabitEthernet0/0/0]ip address 192.168.30.1 24
[BOWA-ZONGBU-GigabitEthernet0/0/1]ip address 192.168.40.1 24
[BOWA-ZONGBU-GigabitEthernet0/0/2]ip address 222.210.1.1 24

第十三步：設定匯聚層交換機上行介面屬性

[SW3-GigabitEthernet0/0/4]port link-type access
[SW3-GigabitEthernet0/0/4]port default vlan 30  //匯聚層交換機SW3配置

<BOWA-ZONGBU>ping 192.168.30.254   //驗證 使用總部路由器ping vlan30網關
  PING 192.168.30.254: 56  data bytes, press CTRL_C to break
    Reply from 192.168.30.254: bytes=56 Sequence=1 ttl=255 time=70 ms
    Reply from 192.168.30.254: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 192.168.30.254: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 192.168.30.254: bytes=56 Sequence=4 ttl=255 time=40 ms
    Reply from 192.168.30.254: bytes=56 Sequence=5 ttl=255 time=30 ms

  --- 192.168.30.254 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/38/70 ms

[SW4-GigabitEthernet0/0/4]port link-type access
[SW4-GigabitEthernet0/0/4]port default vlan 40 //匯聚層交換機SW4配置

<BOWA-ZONGBU>ping 192.168.40.254 //驗證 使用總部路由器ping vlan40網關
  PING 192.168.40.254: 56  data bytes, press CTRL_C to break
    Reply from 192.168.40.254: bytes=56 Sequence=1 ttl=255 time=100 ms
    Reply from 192.168.40.254: bytes=56 Sequence=2 ttl=255 time=50 ms
    Reply from 192.168.40.254: bytes=56 Sequence=3 ttl=255 time=50 ms
    Reply from 192.168.40.254: bytes=56 Sequence=4 ttl=255 time=50 ms
    Reply from 192.168.40.254: bytes=56 Sequence=5 ttl=255 time=50 ms

  --- 192.168.40.254 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 50/60/100 ms

第十四步：啟用動態路由協議 ospf

/*匯聚層交換機SW3的動態路由宣告 */
[SW3]ospf 1 router-id 1.1.1.1 //ospf身份識別號碼 點分十進制
[SW3-ospf-1]area 0 //進入骨干區域0
[SW3-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.255.255 //宣告直連路由 可以精確 但是本拓撲圖在同一大網段 可以進行粗略宣告

/*匯聚層交換機SW4的動態路由宣告 */
[SW4]ospf 1 router-id 2.2.2.2 //ospf身份識別號碼 點分十進制
[SW4-ospf-1]area 0 //進入骨干區域0
[SW4-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.255.255 //宣告直連路由 可以精確 但是本拓撲圖在同一大網段 可以進行粗略宣告

/*公司總部路由器的動態路由宣告 */
[BOWA-ZONGBU]ospf 1 router-id 3.3.3.3 //ospf身份識別號碼 點分十進制
[BOWA-ZONGBU-ospf-1]area 0 //進入骨干區域0
[BOWA-ZONGBU-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.255.255
[BOWA-ZONGBU-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255 //因為還有10.0.0.0網段
//宣告直連路由 可以精確 但是本拓撲圖在同一大網段 可以進行粗略宣告
[BOWA-ZONGBU-ospf-1]default-route-advertise //宣告默認路由

[BOWA-ZONGBU-ospf-1]display ip routing-table //使用命令查看總部ospf學習情況
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 21       Routes : 33

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.0/24  Direct  0    0           D   10.0.0.1        Serial4/0/0
       10.0.0.1/32  Direct  0    0           D   127.0.0.1       Serial4/0/0
       10.0.0.2/32  Direct  0    0           D   10.0.0.2        Serial4/0/0
     10.0.0.255/32  Direct  0    0           D   127.0.0.1       Serial4/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.10.1.0/24  OSPF    10   49          D   10.0.0.2        Serial4/0/0
   192.168.10.0/24  OSPF    10   2           D   192.168.30.254  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.30.253  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.40.254  GigabitEthernet
0/0/1
                    OSPF    10   2           D   192.168.40.253  GigabitEthernet
0/0/1
 192.168.10.100/32  OSPF    10   2           D   192.168.30.254  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.40.254  GigabitEthernet
0/0/1
   192.168.20.0/24  OSPF    10   2           D   192.168.30.254  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.30.253  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.40.254  GigabitEthernet
0/0/1
                    OSPF    10   2           D   192.168.40.253  GigabitEthernet
0/0/1
 192.168.20.200/32  OSPF    10   2           D   192.168.30.253  GigabitEthernet
0/0/0
                    OSPF    10   2           D   192.168.40.253  GigabitEthernet
0/0/1
   192.168.30.0/24  Direct  0    0           D   192.168.30.1    GigabitEthernet
0/0/0
   192.168.30.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
 192.168.30.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/0
   192.168.40.0/24  Direct  0    0           D   192.168.40.1    GigabitEthernet
0/0/1
/*肩負重任...*/

宣告默認路由之后的檢查

[SW3]display ip routing-table //找到Proto O_ASE即可
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 18       Routes : 25

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   O_ASE   150  1           D   192.168.30.1    Vlanif30
                    O_ASE   150  1           D   192.168.40.1    Vlanif40

檢查！

/* 配置完成后會顯示很多ospf學習行程 最后會顯示Full表示學習成功 */
[BOWA-ZONGBU-ospf-1-area-0.0.0.0]
Apr  8 2021 23:02:01-08:00 BOWA-ZONGBU %%01OSPF/4/NBR_CHANGE_E(l)[23]:Neighbor c
hanges event: neighbor status changed. (ProcessId=256, NeighborAddress=254.40.16
8.192, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrent
State=Full)

/*公司分部路由器動態路由宣告*/
[BOWA-FENBU1]ospf 1 router-id 4.4.4.4
[BOWA-FENBU1-ospf-1]area 0
[BOWA-FENBU1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[BOWA-FENBU1-ospf-1-area-0.0.0.0]network 172.10.1.0 0.0.0.255

[BOWA-FENBU1-ospf-1]display ip routing-table  //使用命令查看分部ospf學習情況
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 19       Routes : 19

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.0.0.0/24  Direct  0    0           D   10.0.0.2        Serial4/0/0
       10.0.0.1/32  Direct  0    0           D   10.0.0.1        Serial4/0/0
       10.0.0.2/32  Direct  0    0           D   127.0.0.1       Serial4/0/0
     10.0.0.255/32  Direct  0    0           D   127.0.0.1       Serial4/0/0
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.10.1.0/24  Direct  0    0           D   172.10.1.254    GigabitEthernet
0/0/1
   172.10.1.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
   172.10.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
   192.168.10.0/24  OSPF    10   50          D   10.0.0.1        Serial4/0/0
 192.168.10.100/32  OSPF    10   50          D   10.0.0.1        Serial4/0/0
   192.168.20.0/24  OSPF    10   50          D   10.0.0.1        Serial4/0/0
 192.168.20.200/32  OSPF    10   50          D   10.0.0.1        Serial4/0/0
   192.168.30.0/24  OSPF    10   49          D   10.0.0.1        Serial4/0/0
   192.168.40.0/24  OSPF    10   49          D   10.0.0.1        Serial4/0/0
  192.168.100.0/24  OSPF    10   50          D   10.0.0.1        Serial4/0/0
192.168.100.200/32  OSPF    10   50          D   10.0.0.1        Serial4/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

第十五步：配置總部路由器默認地址
目的：公網有無數IP地址 路由器無法進行學習ospf 如果學習會導致路由器崩潰

[BOWA-ZONGBU]ip route-static 0.0.0.0 0.0.0.0 222.210.1.2

驗證：

PC>ping 172.10.1.1  //使用左下角PC ping最遠分公司主機 驗證成功

Ping 172.10.1.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 172.10.1.1: bytes=32 seq=2 ttl=125 time=110 ms
From 172.10.1.1: bytes=32 seq=3 ttl=125 time=109 ms
From 172.10.1.1: bytes=32 seq=4 ttl=125 time=94 ms
From 172.10.1.1: bytes=32 seq=5 ttl=125 time=110 ms

--- 172.10.1.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/105/110 ms

第十六步：cloud云設定

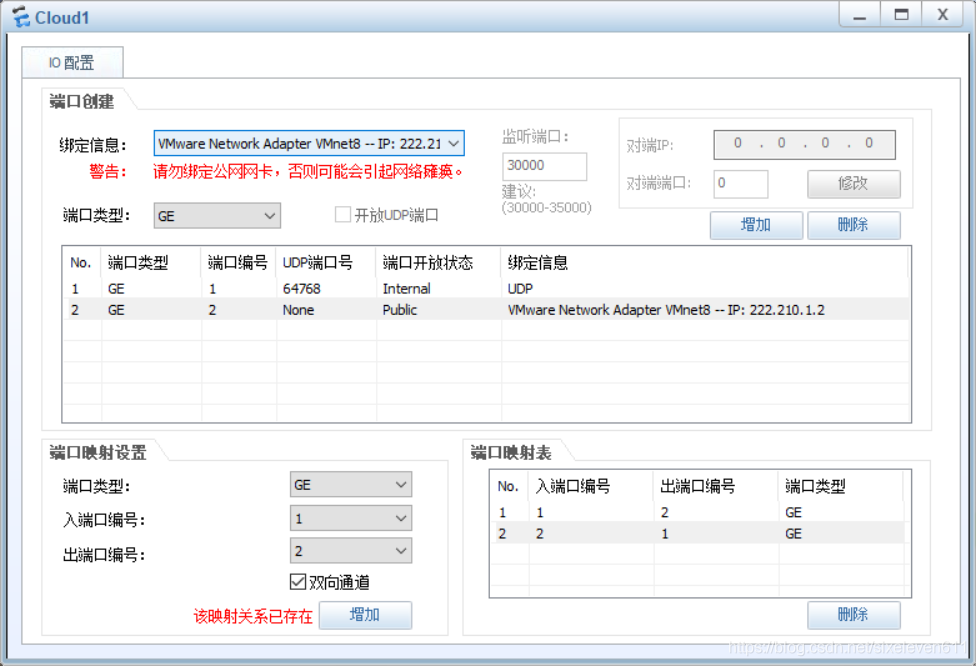

如下圖配置cloud
在這里插入圖片描述

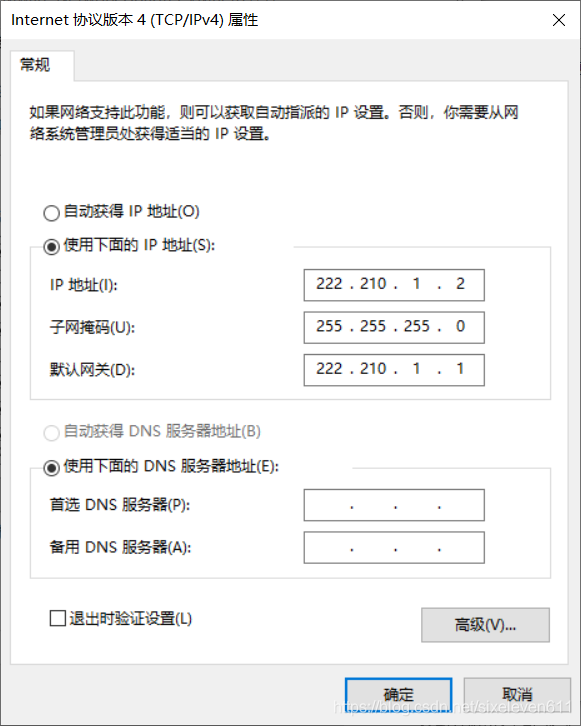

網卡設定
在這里插入圖片描述
驗證：使用本機電腦ping cloud公網IP地址 222.210.1.2

C:\Users\10649>ping  222.210.1.1  //驗證成功

正在 Ping 222.210.1.1 具有 32 位元組的資料:
來自 222.210.1.1 的回復: 位元組=32 時間=8ms TTL=255
來自 222.210.1.1 的回復: 位元組=32 時間=5ms TTL=255
來自 222.210.1.1 的回復: 位元組=32 時間=11ms TTL=255
來自 222.210.1.1 的回復: 位元組=32 時間=6ms TTL=255

222.210.1.1 的 Ping 統計資訊:
    資料包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 5ms，最長 = 11ms，平均 = 7ms

第十七步：線路優化

[SW3-Vlanif10]vrrp vrid 10 track interface g0/0/4 reduced 30 //VRRP追蹤上行鏈路  跟蹤上行鏈路 如果g0/0/4口故障 減少30優先級

驗證：

/*使用長ping 斷開SW3的g0/0/4口發現很快恢復網路 優化線路成功 */
PC>ping 222.210.1.2 -t

Ping 222.210.1.2: 32 data bytes, Press Ctrl_C to break
From 222.210.1.2: bytes=32 seq=1 ttl=126 time=78 ms
From 222.210.1.2: bytes=32 seq=2 ttl=126 time=94 ms
From 222.210.1.2: bytes=32 seq=3 ttl=126 time=78 ms
From 222.210.1.2: bytes=32 seq=4 ttl=126 time=94 ms
From 222.210.1.2: bytes=32 seq=5 ttl=126 time=125 ms
Request timeout!
From 222.210.1.2: bytes=32 seq=30 ttl=126 time=109 ms
From 222.210.1.2: bytes=32 seq=31 ttl=126 time=94 ms
From 222.210.1.2: bytes=32 seq=32 ttl=126 time=94 ms
From 222.210.1.2: bytes=32 seq=33 ttl=126 time=78 ms
From 222.210.1.2: bytes=32 seq=34 ttl=126 time=93 ms
From 222.210.1.2: bytes=32 seq=35 ttl=126 time=79 ms
From 222.210.1.2: bytes=32 seq=36 ttl=126 time=78 ms

--- 222.210.1.2 ping statistics ---
  36 packet(s) transmitted
  33 packet(s) received
  8.33% packet loss
  round-trip min/avg/max = 78/92/125 ms

實驗完成：全網互通
實驗中可能出現獲取新IP地址報錯 重新換一臺PC就好

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/274505.html

標籤：其他

上一篇：猛如虎的“rm -rf”指令

下一篇：Frida框架逆向入門-第一篇

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
