相信很多小伙伴都聽過“濾波器”這個詞，在通信領域，濾波器能夠去除噪聲信號等頻率成分，然而在我們OpenCV中，“濾波”并不是對頻率進行篩選去除，而是實作了影像的平滑處理，接下來，這篇隨筆介紹使用OpenCV進行影像處理的第六章 影像平滑處理，
6 影像平滑處理
未經處理的影像含有噪聲的影響，所以我們希望盡可能保留原影像的資訊，過濾掉影像內部的噪聲像素，得到平滑影像，這個程序稱作影像的平滑處理，

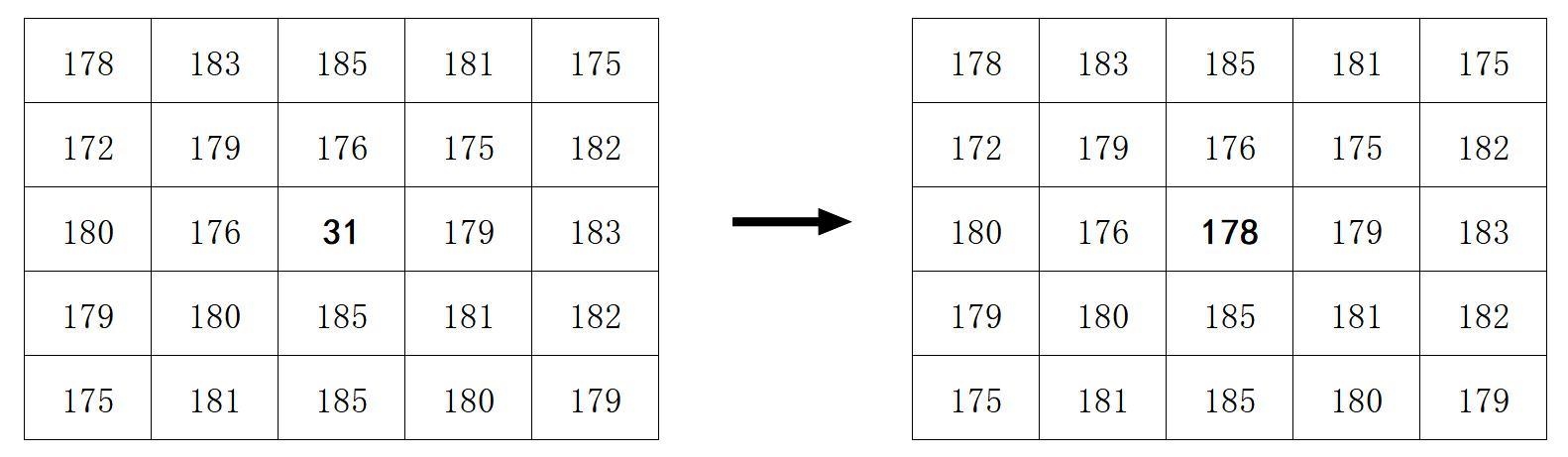

一幅影像中，若某一像素點與周圍像素值差異過大，該像素點很可能是噪聲，則需要把值調整為周圍的像素點的近似值，如圖所示：
那么，如何對影像進行平滑處理過濾噪聲呢？OpenCV提供了多種計算方法，有：
均值濾波
方框濾波
高斯濾波
中值濾波
雙邊濾波
2D卷積濾波（自定義濾波）
6.1 均值濾波

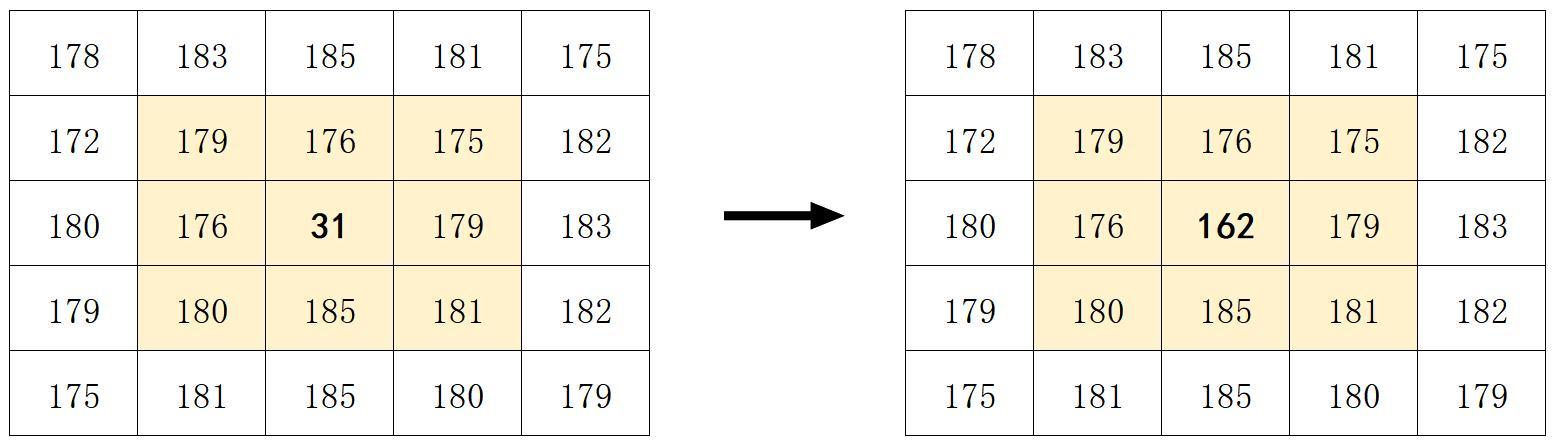

均值濾波是指使用當前N×N個像素值的均值來替代當前像素值，例如使用周圍3×3的像素點對第3行第3列像素值做均值濾波，如圖：
新值=（179+176+175+176+31+179+180+185+181）/ 9 = 162
也相當于，對上圖黃色區域矩陣乘以3×3的卷積核，該均值濾波3×3的卷積核如下（右側矩陣）：
OpenCV提供了cv2.blur()函式進行均值濾波，舉例程式如下：
1 #針對噪聲影像，使用不同大小的卷積核對其進行均值濾波，并顯示均值濾波的情況 2 import cv2 3 o=cv2.imread('E:\python_opencv\lena.jpg') 4 r5=cv2.blur(o,(5,5)) #5×5卷積核進行均值濾波 5 r30=cv2.blur(o,(30,30)) #30×30卷積核進行均值濾波 6 cv2.imshow('original',o) 7 cv2.imshow('result5',r5) 8 cv2.imshow('result30',r30) 9 cv2.waitKey() 10 cv2.destroyAllWindows()
運行結果如下圖，左為原影像，中間及右側是為均值濾波處理結果，卷積核依次增大，
可以看出，卷積核越大，參與到均值運算的像素越多；卷積核越大，去噪效果越好，影像失真會越嚴重，計算時間也會越長，所以我們要在影像去噪和失真之間找到平衡，選擇大小合適的卷積核，
6.2 方框濾波

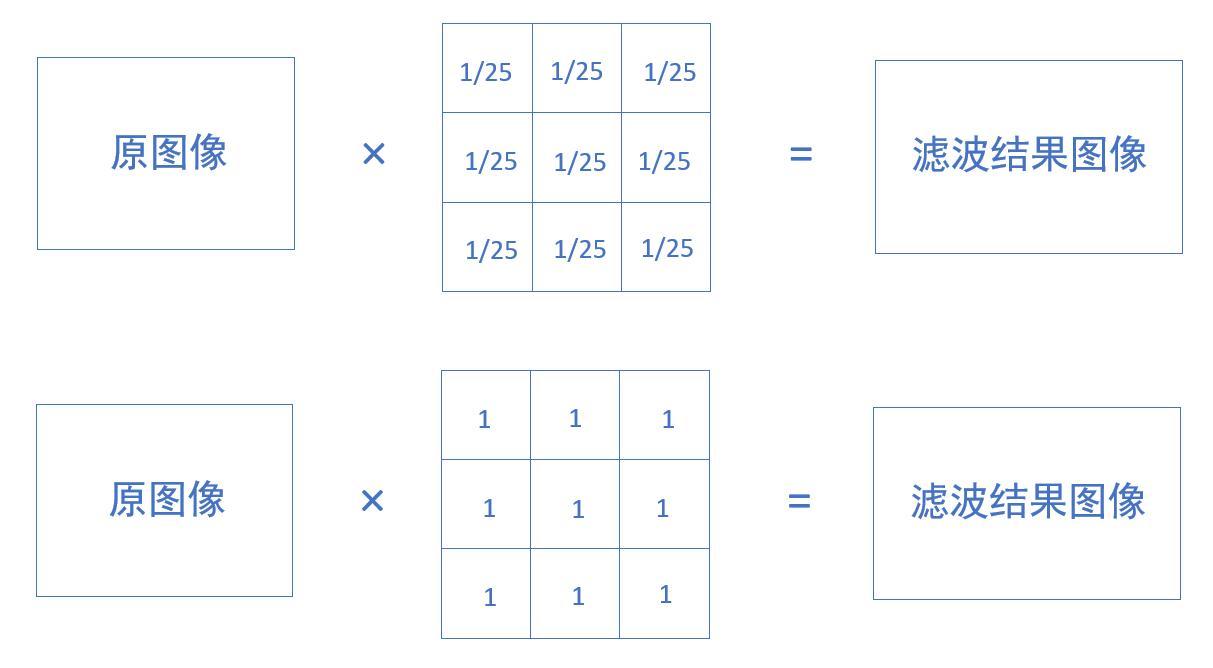

方框濾波可以選擇對周圍每個像素值求平均值，或周圍像素值之和而不求平均，
OpenCV提供了cv2.boxFilter()函式進行方框濾波，舉例程式如下：
1 #針對噪聲影像，用方框濾波函式cv2.boxFilter()去噪 2 import cv2 3 o=cv2.imread('E:\python_opencv\lena.jpg') 4 #引數normalize的值設定為0，卷積核大小設定成2×2 5 r1=cv2.boxFilter(o,-1,(2,2),normalize=0) 6 #引數normalize的值設定為1，卷積核大小設定成2×2 7 r2=cv2.boxFilter(o,-1,(2,2),normalize=1) 8 cv2.imshow('original',o) 9 cv2.imshow('result1',r1) 10 cv2.imshow('result2',r2) 11 cv2.waitKey() 12 cv2.destroyAllWindows()
運行結果如下圖，左為原影像，右面兩幅是方框濾波后影像，
中間圖中白色像素較多，是因為cv2.boxFilter()函式中normalize引數等于0，沒有設定歸一化，將normalize設定為1進行歸一化后，可得右面正常影像，
6.3 高斯濾波
前兩小節介紹的均值濾波和方框濾波中，每個像素點的權重是相等的，在高斯濾波中，中心點的權重值較大，邊緣點的權重值較小，每一種尺寸的卷積核都可以有多種不同形式的權重比例，
例如一個3×3的高斯濾波卷積核如下所示：
OpenCV提供了cv2.GaussianBlur()函式實作高斯濾波，舉例程式如下：
1 #對噪聲影像進行高斯濾波，顯示濾波的結果 2 import cv2 3 o=cv2.imread('E:\python_opencv\lena.jpg') 4 r=cv2.GaussianBlur(o,(5,5),0,0) #5×5大小的卷積核，權重的標準差為默認值 5 cv2.imshow('original',o) 6 cv2.imshow('result',r) 7 cv2.waitKey() 8 cv2.destroyAllWindows()
運行結果如下圖，左為原影像，右是高斯濾波后的影像，
6.4 中值濾波
中值濾波不使用加權求和的形式計算，而是選取鄰域內所有像素點的中間值來替代當前的例外像素值，

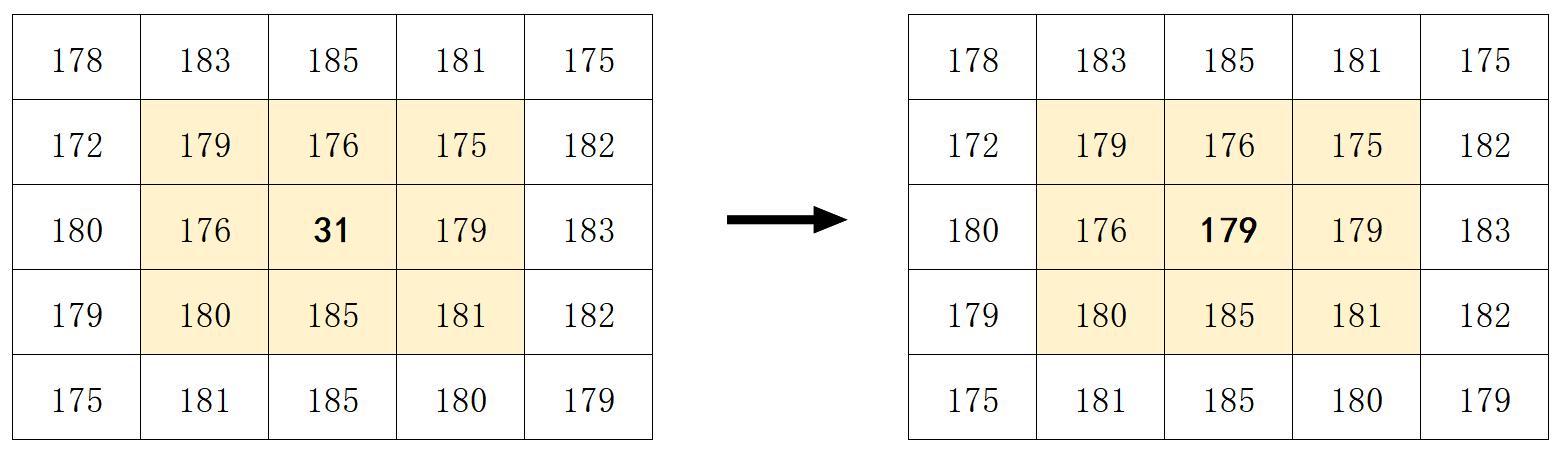

舉例如下，例外值為31，則3×3鄰域內從小到大排列是 [31,175,176,176,179,179,180,181,185]，中位數是179，則該像素點被處理為179，
OpenCV提供了cv2.medianBlur()函式實作中值濾波，舉例程式如下：
1 #對噪聲影像進行中值濾波，顯示濾波的結果 2 import cv2 3 o=cv2.imread('E:\python_opencv\lena.jpg') 4 r=cv2.medianBlur(o,3) #濾波核大小設定為3，表示寬度和高度均為3 5 cv2.imshow('original',o) 6 cv2.imshow('result',r) 7 cv2.waitKey() 8 cv2.destroyAllWindows()
運行結果如下圖，左為原影像，右為中值濾波后的影像，
可以看到，由于中值濾波沒有進行均值處理，得到的影像不存在細節變模糊的問題，有較好的濾波效果，但因為需要排序，中值濾波的計算量也較大，
6.5 雙邊濾波
在之前介紹的計算加權均值后濾波的方法中，濾波影像不可避免的出現輪廓資訊模糊的問題，而雙邊濾波綜合考慮了空間資訊和色彩資訊，能夠有效保護影像內的邊緣資訊，
雙邊濾波的原理是，處理例外像素值時，不僅考慮距離對權重的影響（距離越遠，權重越小），還考慮色差對權重的影響（色差越大，權重越小），既能去除噪聲，又能較好地保護邊緣資訊，
OpenCV提供了cv2.bilateralFilter()函式實作雙邊濾波，舉例程式如下：
1 #針對噪聲影像，分別對其進行高斯濾波和雙邊濾波，比較不同濾波方式對邊緣的處理結果是否相同 2 import cv2 3 o=cv2.imread('E:\python_opencv\lena.jpg') 4 g=cv2.GaussianBlur(o,(7,7),0,0) #高斯濾波 5 b=cv2.bilateralFilter(o,7,100,100) #雙邊濾波 6 cv2.imshow('original',o) 7 cv2.imshow('Gaussian',g) 8 cv2.imshow('bilateral',b) 9 cv2.waitKey() 10 cv2.destroyAllWindows()
運行結果如下圖，左為原影像，中間是高斯濾波得到的影像，右為雙邊濾波后的影像，
可以看出，經過高斯濾波的影像邊緣被模糊虛化了，而經過雙邊濾波的影像得到了較好的保留，
6.6 2D卷積（自定義濾波）
上述濾波方法中，卷積核的設定是較為固定的，而在實際的影像處理時，我們可能希望使用特定的卷積核進行處理，特定卷積核舉例如下：
OpenCV提供了cv2.filter2D()函式實作2D卷積濾波，舉例程式如下：
1 #自定義一個卷積核，使用雙邊濾波函式cv2.filter2D()對原始影像進行濾波 2 import cv2 3 import numpy as np 4 o=cv2.imread('E:\python_opencv\lena.jpg') 5 kernel=np.ones((3,3),np.float32)/9 #設定3×3卷積核 6 kernel[2][2]=0.5 #將卷積核的第2行第2列元素置為0.5 7 r=cv2.filter2D(o,-1,kernel) #自定義濾波 8 cv2.imshow('original',o) 9 cv2.imshow('result',r) 10 cv2.waitKey() 11 cv2.destroyAllWindows()
代碼中，自定義將卷積核右下角的值設定為0.5，運行代碼后結果如下：
可以看到，本例中自定義卷積核后的濾波的效果，能夠對影像的色彩亮度做出改變，
這次內容就分享到這里了，下次繼續更新第7章 影像形態學操作，希望與各位老師和小伙伴們交流學習~
