我是藝博東 ，一個思科出身專注于華為的網工，
文章目錄
- 組網拓撲
- 可以用到的技術有哪些以及配置
- 相關技術的配置
組網拓撲

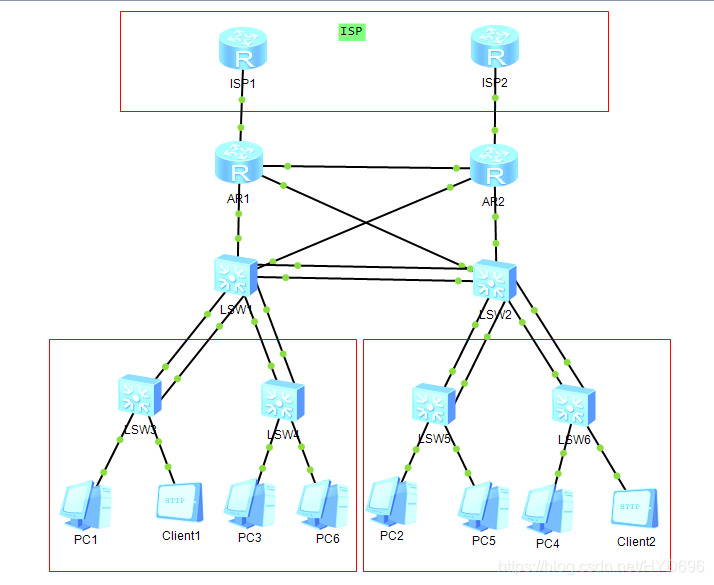

上圖為一個小型企業網的組網圖，路由器R1和路由器R2作為企業的出口，核心交換機LS1和核心交換機LS2作為企業的用戶網關，不同部門的接入交換機上配置不同的vlan以隔離二層，接入交換機到匯聚交換機使用鏈路聚合，核心交換機作為DHCP服務器，PC主機，client列印機通 過DHCP接入網路，
可以用到的技術有哪些以及配置
企業出口路由器R1和路由器R2，接入交換機和核心交換機上，用到的技術有哪些以及配置哪些內容?
1、在LSW3、LSW4、LSW5、LSW6下行埠配置為Access埠，上行埠配置為Trunk口，
2、在LSW3、LSW4、LSW5、LSW6創建相應的 VLAN，下行埠添加到對應的vlan，上行放行相關業務的vlan
3、接入交換機（LSW3、LSW4、LSW5、LSW6）和核心交換機（LSW1、LSW2）之間的鏈路配置成 eth-trunk
4、在LSW1、LSW2 創建所有需要用到的VLAN，分別創建3個不同的 vlanif，分別與不同之間 vlan 道信，以及與核心層通信，在 LSW1、LSW2 上行埠配口 ACCESS 埠加入相應的 vlan，
5、在LSW1、LSW2創建 dhcp 地址池，防止列印機頻繁改變地址，可以設定靜態IP地址+MAC地址系結，
6、在LSW3、LSW4、LSW5、LSW6分別在下行埠開啟全域 dhcp 命令，獲取 IP 地址
7、在LSW1、LSW2上可以使用ACL
8、在R1、AR2、LSW1、LSW2可以使用IGP協議（RIP，OSPF，IS-IS）
9、使用DHCP安全技術，現實企業內部網路的安全性
10、在LSW1、LSW2使用VRRP技術
11、在AR1、AR2分別寫一條靜態路田指向ISP1、ISP2，并在AR1、AR2在一條路田分別指向LSW1、LSW2
12、在AR1、AR2單臂路由技術
13、在AR1、AR2上配置NAT技術
14、在LSW1、LSW2必須要時需要寫一條指向NULL0的路由
15、也可以選擇MSTP+VRRP進行
16、在LSW1、LSW2分別上寫一條靜態路由指向AR1、AR2
17、當然也可以使用這些技術：istack，CSS，SVF，M-LAG，smart link
相關技術的配置
1、VLAN
port link-type trunk
Port trunk allow-pass vlan all
2、Eth-trunk
lacp int eth-trunk 12
Mode manual load-balance
Load-balance src-dst-mac
Trunkport g 0/0/22 0/0/23 0/0/24
Least active-link number 1
3、RSTP/MSTP
stp mode RSTP/MSTP
Stp region-configuration
Region-name mstp
Revision-level 0
Instance 1 vlan 10
Instance 2 vlan 20
Active region-configuration
4、網關-核心
dhcp enable ip pool 160
gateway-list 192.168.160.1
network 192.168.160.0 mask 255.255.255.0
lease day 3 hour 0 minute 0
dns-list 114.114.114.114
5、DHCP-核心介面下
int g0/0/0
dhcp select global
6、NAT
nat address-group 1 10.1.1.10 10.1.1.20
Acl 2000 Rule 5 permit source 10.0.0.0 0.0.0.255
7、ACL
Int g0/0/1
Nat outbound 2000 address-group 1
8、靜態路由|默認路由
動態路由也可以，但是會增加設備的處理壓力，所以推 薦靜態
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
9、DHCP snooping
1）防止 DHCP 服務器的仿冒者攻擊
int g0/0/1
dhcp snooping enable
dhcp snooping trusted
2）防止 DHCP 報文泛洪攻擊
dhcp snooping enable
dhcp snooping check dhcp-rate enable vlan 100
dhcp snooping check dhcp-rate enable
3）防止 DHCP 服務器拒絕服務攻擊（餓死攻擊）
dhcp snooping max-user-number 100
int g0/0/1 dhcp snooping max-user-number 100
4）防止仿冒 DHCP 報文攻擊
dhcp snooping check dhcp-request enable vlan 100
dhcp snooping alarm threshold 100
int g0/0/2 dhcp snooping alarm dhcp-request threshold 100 vlan 100
dhcp snooping check dhcp-request enable
5）防止非 DHCP 用戶攻擊
static-bind ip 192.168.200.99 mac-address 5489-982E-1E954
10、EP 埠
Stp edged-port default
Int g0/0/12
Stp edged-port disable
11、單臂路由
int g0/0/0.10 Dot1q terminate vid 10
Ip add 1.1.1.1 24
Arp broadcast enable
12、VRRP
int vlanif 10
Ip add 10.1.1.1 24
Vrrp vrid 1 virtual-ip 10.1.1.254
Vrrp vrid 1 priority 120
13、列印機
支持 DHCP：靜態 IP+MAC 系結
不支持 DHCP，只用靜態 IP
