粵嵌單片機興趣課（二）
前言
本次實驗所用單片機為C51單片機，CPU為AT89C52，使用的開發軟體是Keil uVision4，將程式下載到單片機所使用的軟體為stc-isp-15xx-v6.85H.exe，
注意事項
（1）如果需要創建工程并添加檔案和學習如何向單片機燒入可執行程式，請參考博客https://blog.csdn.net/APPDREAMER/article/details/115568852，本篇博客不在做相關贅述，
（2）由于實驗結果需要上傳視頻，因此沒有將相關實驗結果圖片放置于博客中，
（3）具體學習所有程序請參考博客粵嵌單片機興趣課（一）~（八），
C51單片機流水燈實驗的實作

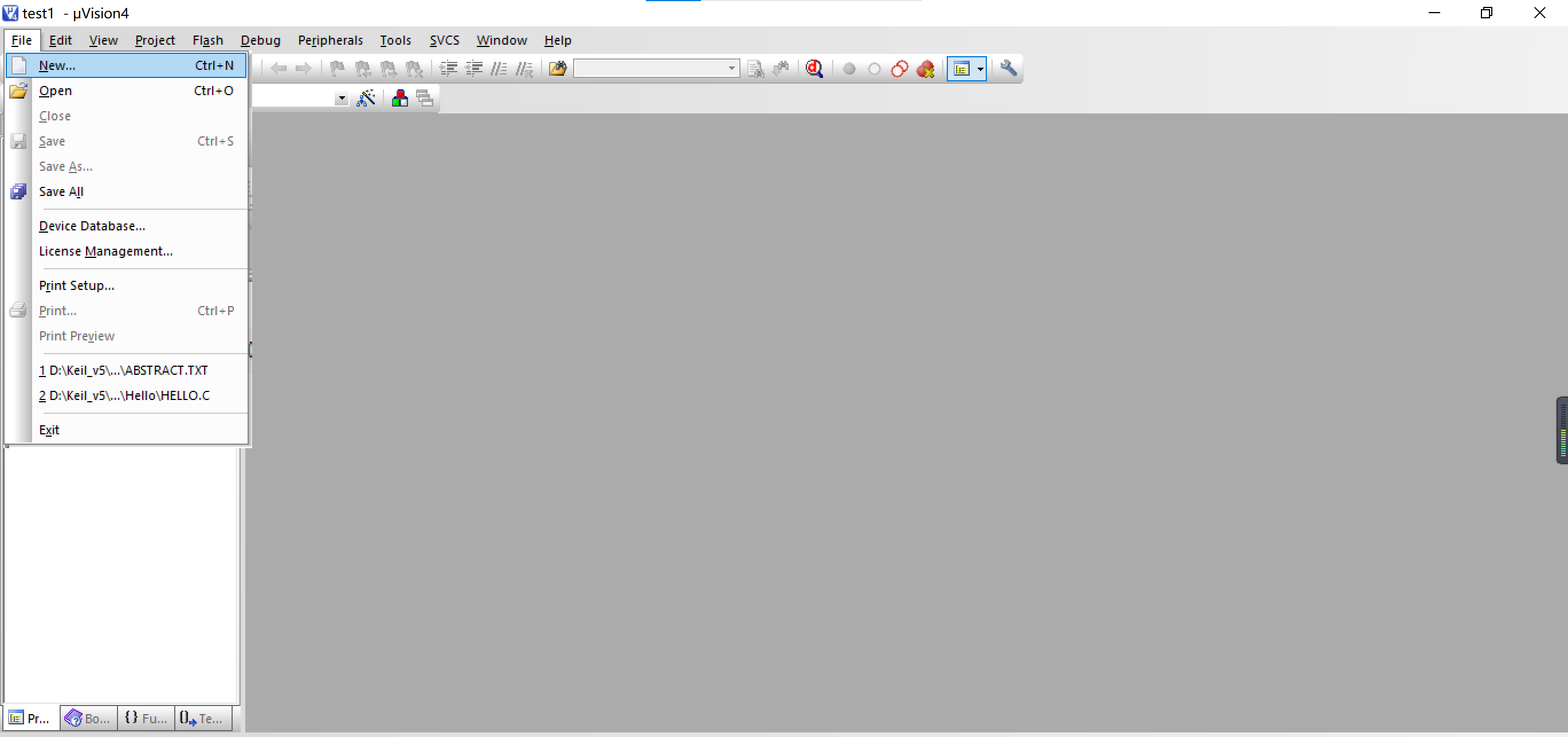

1、點擊File->New創建一個新檔案，
2、在檔案中書寫如下程式，
（注：第一種流水燈程式代碼如下）
#include<reg52.h>
//定義led燈變數
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
sbit led4=P1^4;
sbit led5=P1^5;
sbit led6=P1^6;
sbit led7=P1^7;
//延時函式延遲一秒
void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;
i = 8;
j = 1;
k = 243;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main()
{
while(1)
{
led0=0;
Delay1000ms();
led1=0;
Delay1000ms();
led2=0;
Delay1000ms();
led3=0;
Delay1000ms();
led4=0;
Delay1000ms();
led5=0;
Delay1000ms();
led6=0;
Delay1000ms();
led7=0;
Delay1000ms();
P1=0xFF;
Delay1000ms()
}
return 0;
}
（注：第二種流水燈程式實作代碼如下）
#include<reg52.h>
//定義led燈變數
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
sbit led4=P1^4;
sbit led5=P1^5;
sbit led6=P1^6;
sbit led7=P1^7;
//延時函式，延遲一秒
void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;
i = 8;
j = 1;
k = 243;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main()
{
while(1)
{
P1=0x7F;
Delay1000ms();
P1=0xBF;
Delay1000ms();
P1=0xDF;
Delay1000ms();
P1=0xEF;
Delay1000ms();
P1=0xF7;
Delay1000ms();
P1=0xFB;
Delay1000ms();
P1=0xFD;
Delay1000ms();
P1=0xFE;
Delay1000ms();
}
return 0;
}

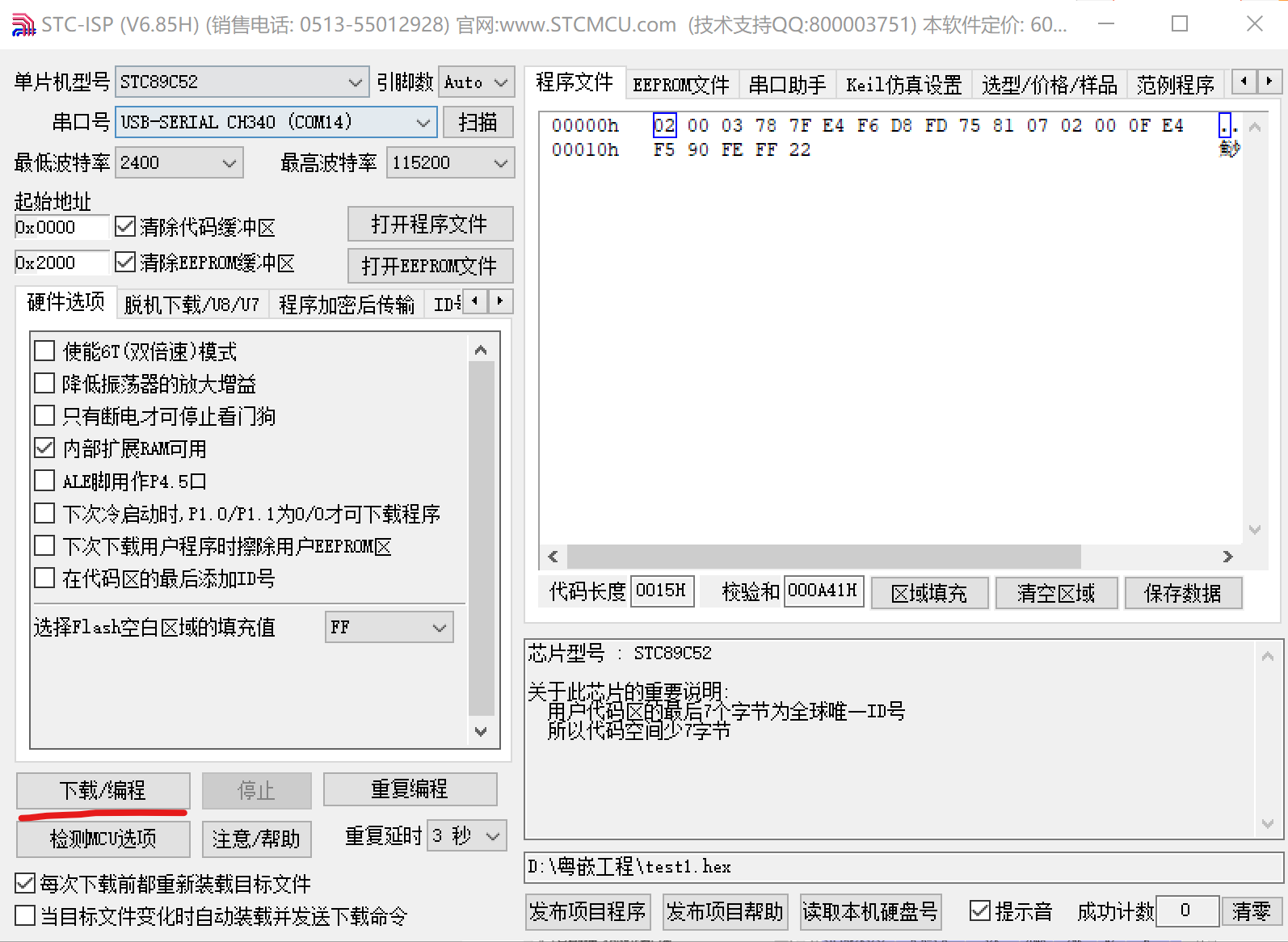

3、在如圖所示界面點擊下載編程，然后按下單片機上的藍色按鈕即可成功下載到，觀察單片機上LED實作即可，
C51單片機按鍵實驗的實作
1、點擊File->New創建一個新檔案，
2、在檔案中書寫如下程式，
#include<reg52.h>
//定義LED燈變數
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
//定義按鍵變數
sbit key1=P3^3;
sbit key2=P3^4;
sbit key3=P3^6;
sbit key4=P3^7;
int main()
{
while(1)
{
if(key1==0)
{
if(led0==1)
{
led0=0;
}
else
{
led0=1;
}
}
if(key2==0)
{
if(led1==1)
{
led1=0;
}
else
{
led1=1;
}
}
if(key3==0)
{
if(led2==1)
{
led2=0;
}
else
{
led2=1;
}
}
if(key4==0)
{
if(led3==1)
{
led3=0;
}
else
{
led3=1;
}
}
}
return 0;
}

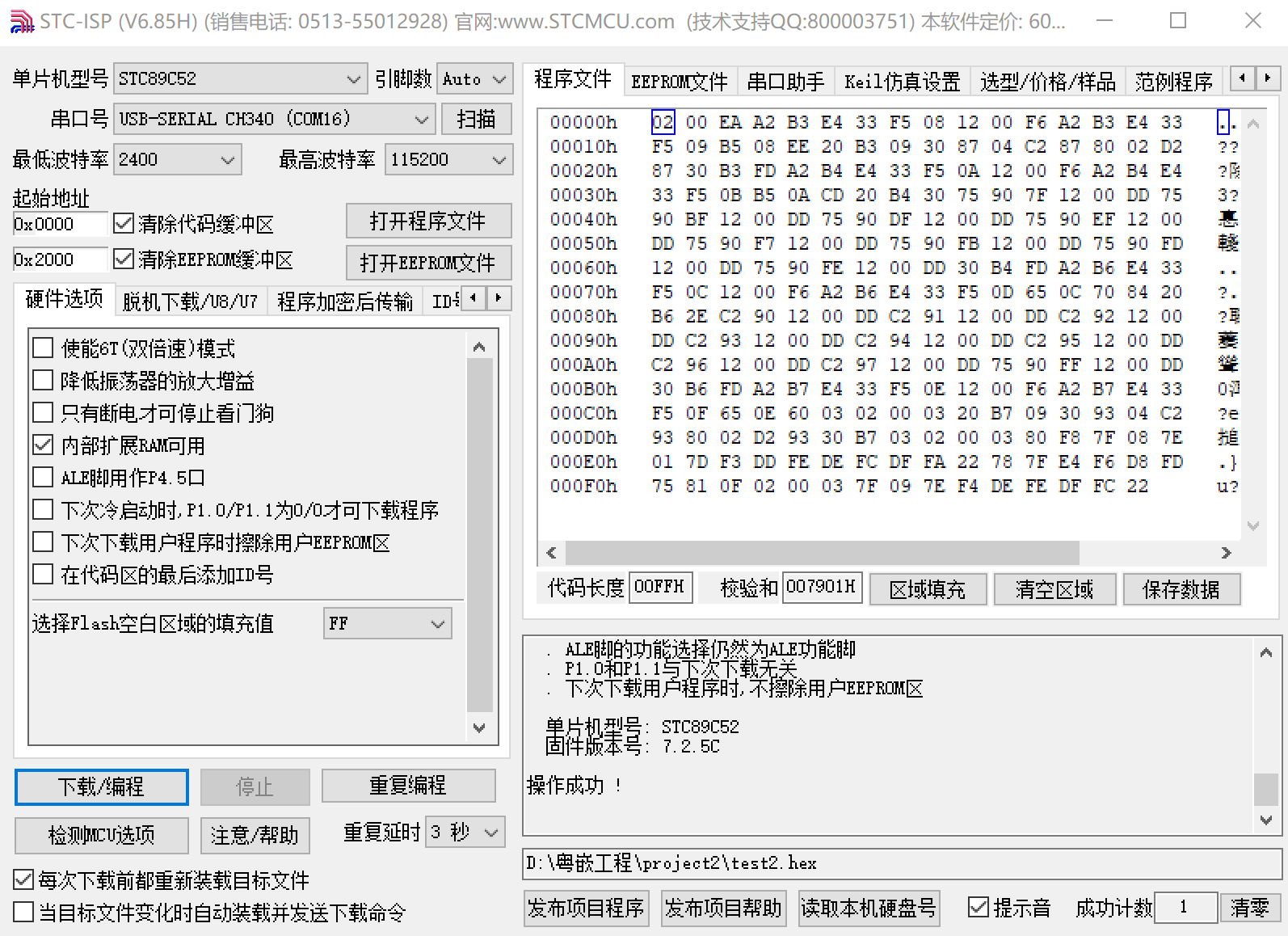

3、在如圖所示界面點擊下載編程，然后按下單片機上的藍色按鈕即可成功下載到，按下按鈕，觀察單片機上按鍵和LED實作即可，
3.1–第3步中遇到的問題

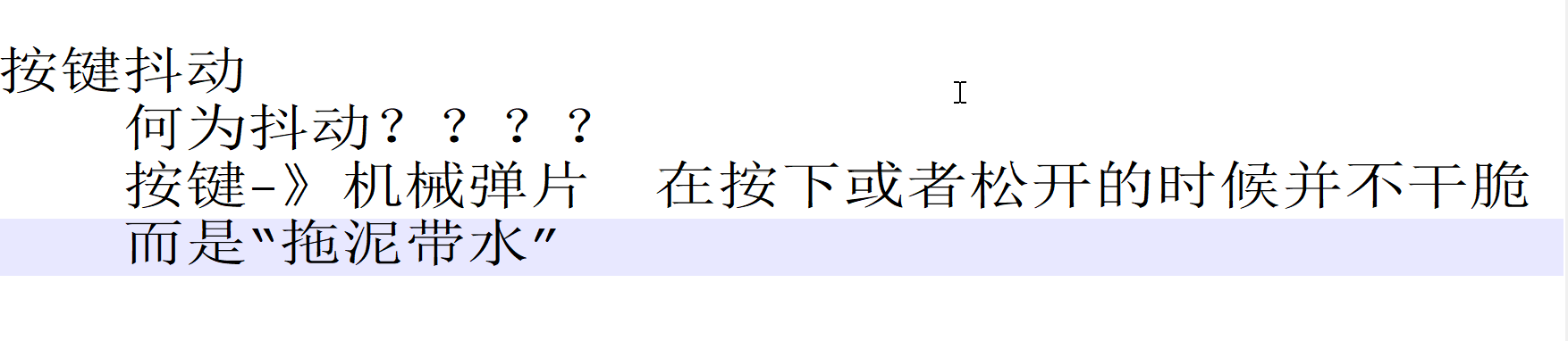

問題一：按下按鈕出現接觸不良的情況，
問題原因：按鍵抖動，
解決辦法：軟體消抖，
（注：消抖使用代碼如下）
#include<reg52.h>
//定義LED燈變數
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
//定義按鍵變數
sbit key1=P3^3;
sbit key2=P3^4;
sbit key3=P3^6;
sbit key4=P3^7;
//定義無符號字符變數
unsigned char k1,k2,k3,k4,k5,k6,k7,k8;
//延時函式延時5毫秒
void Delay5ms() //@11.0592MHz
{
unsigned char i, j;
i = 9;
j = 244;
do
{
while (--j);
} while (--i);
}
int main()
{
while(1)
{
k1=key1;
Delay5ms();
k2=key1;
if(k1!=k2) //確保狀態未變
{
continue;
}
if(key1==0)
{
if(led0==1)
{
led0=0;
}
else
{
led0=1;
}
}
while(key1==0); //確保狀態改變
k3=key2;
Delay5ms();
k4=key2;
if(k3!=k4)
{
continue;
}
if(key2==0)
{
if(led1==1)
{
led1=0;
}
else
{
led1=1;
}
}
while(key2==0);
k5=key3;
Delay5ms();
k6=key3;
if(k5!=k6)
{
continue;
}
if(key3==0)
{
if(led2==1)
{
led2=0;
}
else
{
led2=1;
}
}
while(key3==0);
k7=key4;
Delay5ms();
k8=key4;
if(k7!=k8)
{
continue;
}
if(key4==0)
{
if(led3==1)
{
led3=0;
}
else
{
led3=1;
}
}
while(key4==0);
}
return 0;
}
C51單片機蜂鳴器實驗的實作
1、點擊File->New創建一個新檔案，
2、在檔案中書寫如下程式，
#include<reg52.h>
//按鍵變數定義
sbit key1=P3^3;
//蜂鳴器變數定義
sbit FM=P0^7 ;
//延時函式延時5毫秒
void Delay5ms() //@11.0592MHz
{
unsigned char i, j;
i = 9;
j = 244;
do
{
while (--j);
} while (--i);
}
unsigned char k1,k2;
int main()
{
while(1)
{
//蜂鳴器實驗
k1=key1;
Delay5ms();
k2=key1;
if(k1!=k2)
{
continue;
}
if(key1==0)
{
if(FM==1)
{
FM=0;
}
else
{
FM=1;
}
}
while(key1==0);
}
return 0;
}
3、在如圖所示界面點擊下載編程，然后按下單片機上的藍色按鈕即可成功下載到，按下按鈕，觀察單片機上按鍵和蜂鳴器實作即可，
C51單片機綜合實驗的實作
1、點擊File->New創建一個新檔案，
2、在檔案中書寫如下程式，
#include<reg52.h>
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
sbit led4=P1^4;
sbit led5=P1^5;
sbit led6=P1^6;
sbit led7=P1^7;
sbit key1=P3^3;
sbit key2=P3^4;
sbit key3=P3^6;
sbit key4=P3^7;
sbit FM=P0^7 ;
unsigned char k1,k2,k3,k4,k5,k6,k7,k8;
void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;
i = 8;
j = 1;
k = 243;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void Delay5ms() //@11.0592MHz
{
unsigned char i, j;
i = 9;
j = 244;
do
{
while (--j);
} while (--i);
}
int main()
{
while(1)
{
//綜合實驗
k1=key1;
Delay5ms();
k2=key1;
if(k1!=k2)
{
continue;
}
if(key1==0)
{
if(FM==1)
{
FM=0;
}
else
{
FM=1;
}
}
while(key1==0);
k3=key2;
Delay5ms();
k4=key2;
if(k3!=k4)
{
continue;
}
if(key2==0)
{
P1=0x7F;
Delay1000ms();
P1=0xBF;
Delay1000ms();
P1=0xDF;
Delay1000ms();
P1=0xEF;
Delay1000ms();
P1=0xF7;
Delay1000ms();
P1=0xFB;
Delay1000ms();
P1=0xFD;
Delay1000ms();
P1=0xFE;
Delay1000ms();
}
while(key2==0);
k5=key3;
Delay5ms();
k6=key3;
if(k5!=k6)
{
continue;
}
if(key3==0)
{
led0=0;
Delay1000ms();
led1=0;
Delay1000ms();
led2=0;
Delay1000ms();
led3=0;
Delay1000ms();
led4=0;
Delay1000ms();
led5=0;
Delay1000ms();
led6=0;
Delay1000ms();
led7=0;
Delay1000ms();
P1=0xFF;
Delay1000ms();
}
while(key3==0);
k7=key4;
Delay5ms();
k8=key4;
if(k7!=k8)
{
continue;
}
if(key4==0)
{
if(led3==1)
{
led3=0;
}
else
{
led3=1;
}
}
while(key4==0);
}
return 0;
}
3、在如圖所示界面點擊下載編程，然后按下單片機上的藍色按鈕即可成功下載到，按下按鈕，觀察單片機上LED和按鍵以及蜂鳴器實作即可，
輪詢和中斷的講解

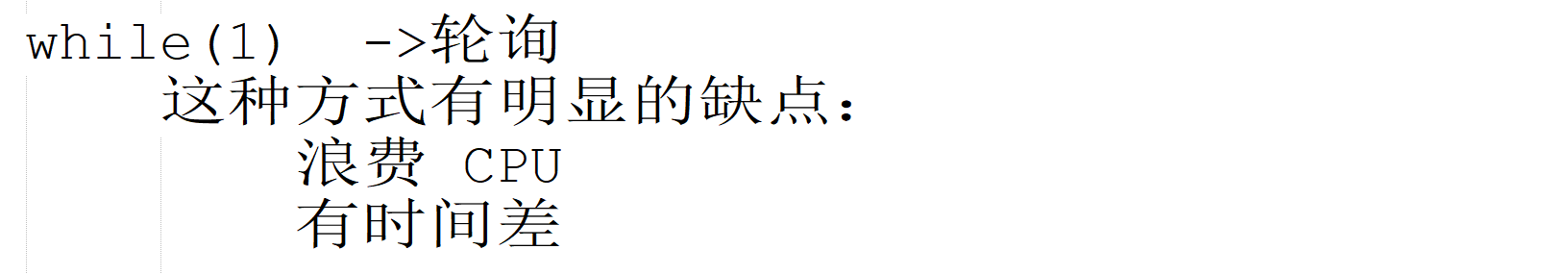

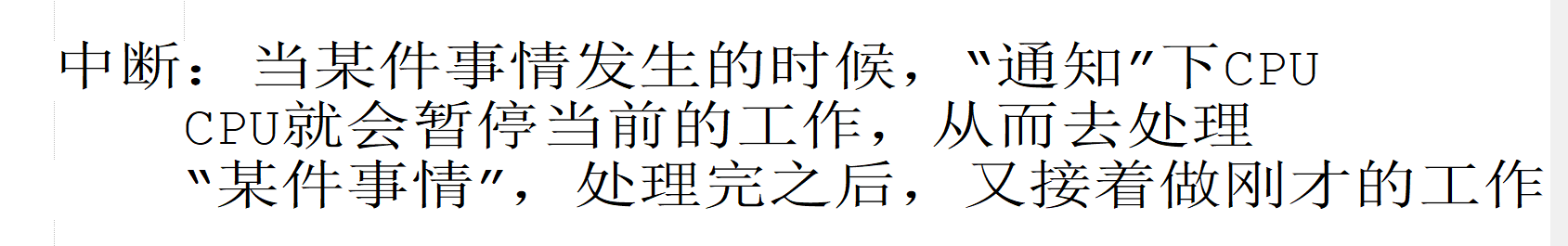

1、輪詢和中斷的作業形式，

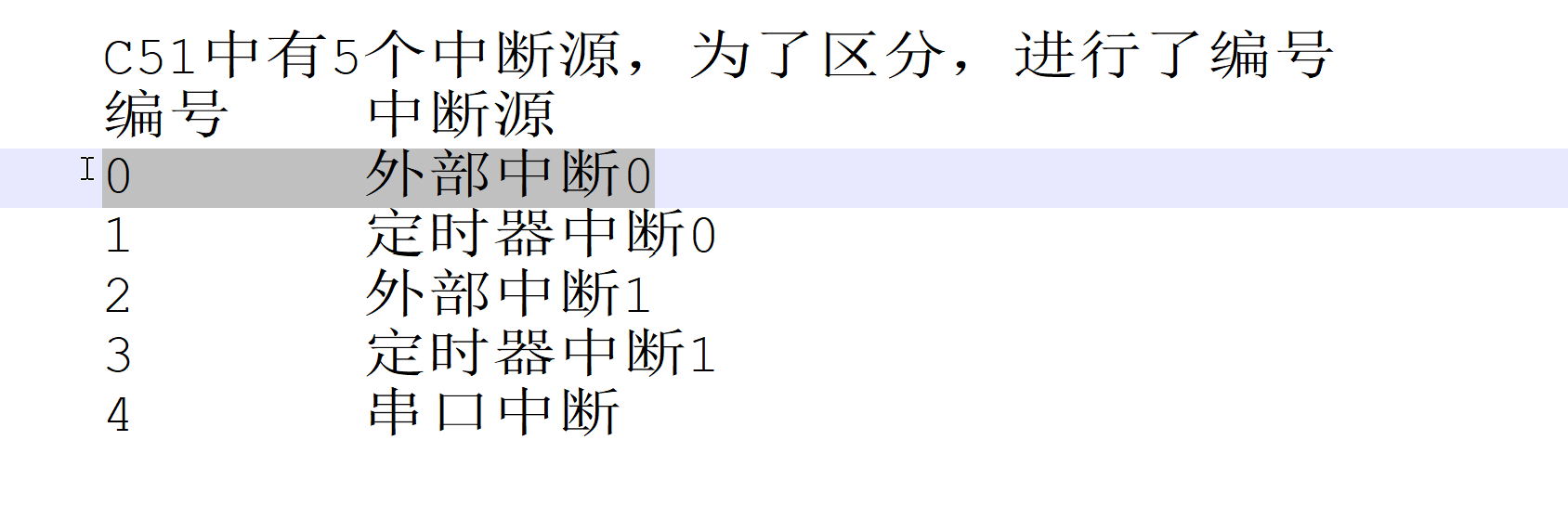

2、C51單片機的中斷源，

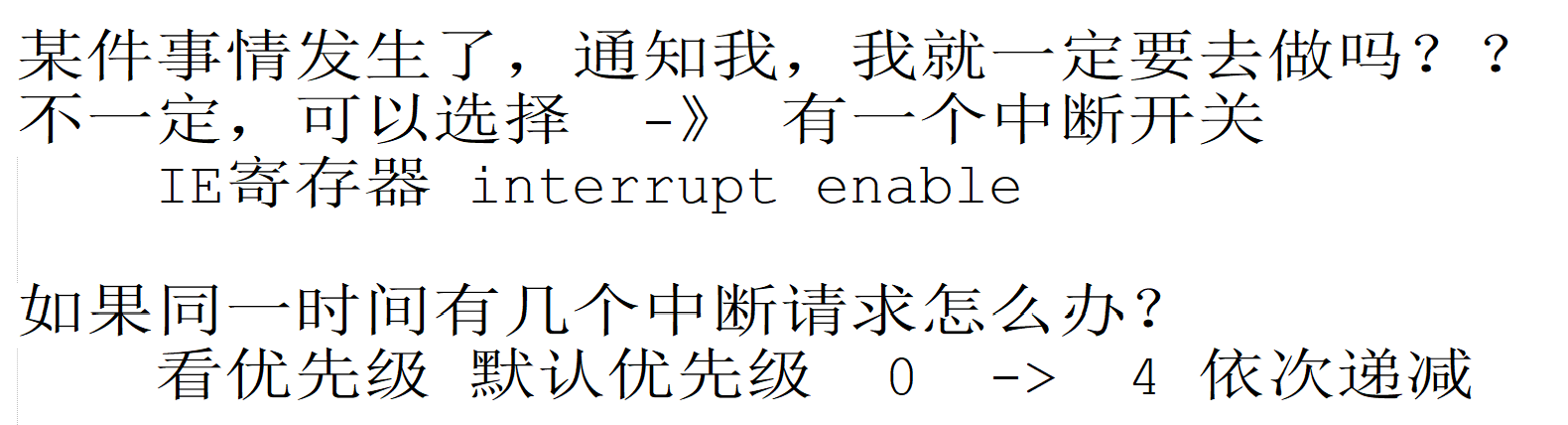

3、C51單片機的中斷要考慮的問題，

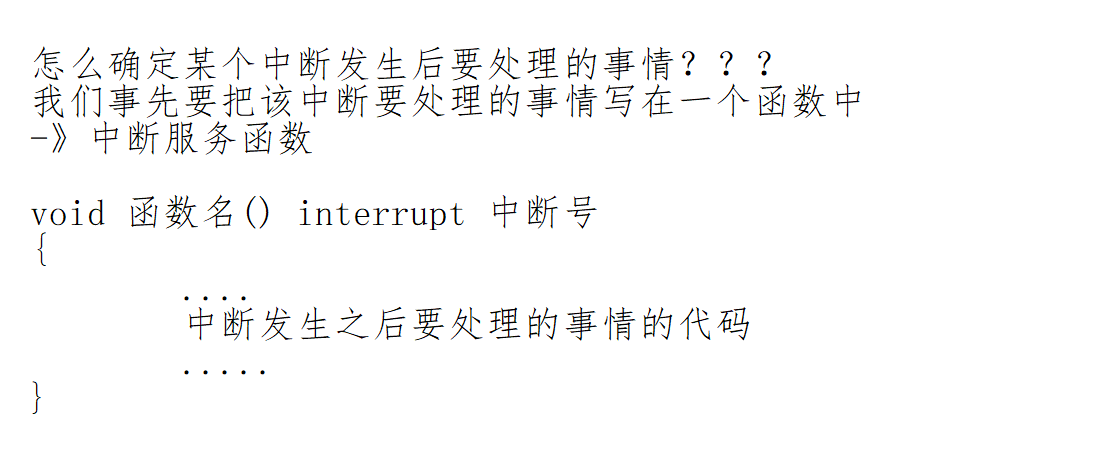

4、C51單片機的中斷要考慮的問題，
