文章目錄
- PPP點到點鏈路層協議
- PPP主要由三類協議族組成
- PPP 鏈路的狀態機
- 簡單配置
- CHAP 挑戰握手認證協議
- PAP 密碼認證協議
PPP點到點鏈路層協議
PPP的物理介面常用：Serial介面，
PPP的應用場景，路由器作為企業出口網關時，LAN側連接內網主機，WAN側連接運營商網路設備，根據WAN側介面不同，運營商網路設備可能為DSLAM、OLT、無線基站，
PPP（Point-to-Point Protocol）協議是一種點到點鏈路層協議，主要用于在全雙工的同異步鏈路上進行點到點的資料傳輸，
PPP主要由三類協議族組成
（1）鏈路控制協議族（LCP）： 主要用來建立、拆除和監控PPP資料鏈路，
LCP協商，協商內容包括作業方式是SP、MP、最大接收單元MRU、驗證方式和魔術字等選項，LCP協商成功后進入Opened狀態，表示底層鏈路已經建立，
（2）網路層控制協議族（NCP）: 主要用來協商在該資料鏈路上所傳輸的資料包的格式與型別，
NCP協商包括IPCP（靜態IPCP，動態IPCP）、MPLSCP、IPV6CP等協商，IPCP協商內容主要包括雙方的IP地址，
（3）擴展協議族CHAP和PAP：主要用于網路安全方面的驗證，驗證對端設備的合法性，
在Authenticate階段，開始CHAP或PAP驗證，如果沒有配置驗證，則直接進入Network階段，

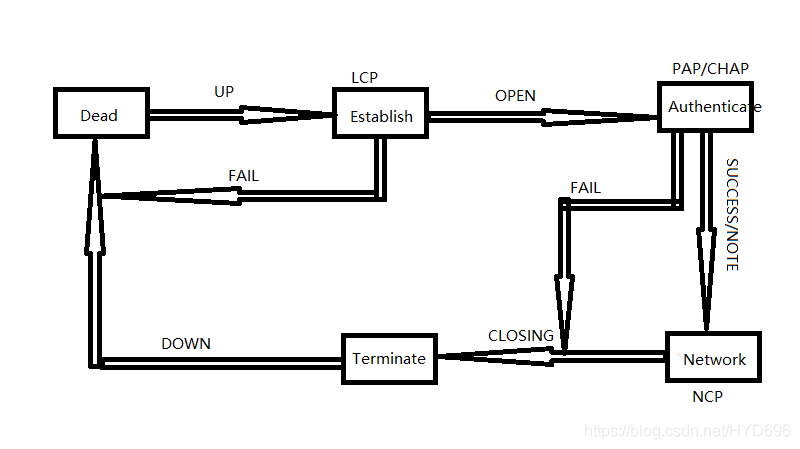

PPP 鏈路的狀態機
Dead：物理層不可用階段，鏈路沒有激活，
Establish：介面UP之后，就會進入Establish狀態，然后進行LCP協商，
Authenticate：驗證成功的話，則進入Network階段，此時LCP狀態仍為Opened，如果驗證失敗，則進入Terminate階段，拆除鏈路，LCP狀態轉為Down，
Network：通過NCP協商來選擇和配置一個網路層協議并進行網路層引數協商，只有相應的網路層協議協商成功后，該網路層協議才可以通過這條PPP鏈路發送報文，
Terminate：PPP運行程序中，可以隨時中斷連接，物理鏈路斷開、認證失敗、超過定時器的時間、管理員通過配置關閉連接等動作都可能導致鏈路進入Terminate階段，
簡單配置
CHAP 挑戰握手認證協議
認證
配置了用戶名；AAA
R1
[R1]int s0/0/0
[R1-Serial0/0/0]link-protocol ppp
[R1-Serial0/0/0]ppp authentication-mode chap
[R1-Serial0/0/0]ppp chap user ybd
[R1-Serial0/0/0]ip address 10.1.12.1 255.255.255.0
[R1-Serial0/0/0]q
[R1]aaa
[R1-aaa]local-user ybd password cipher 108611
[R1-aaa]local-user ybd service-type ppp
被認證
配置了用戶名；AAA
R2
[R2]int s0/0/0
[R2-Serial0/0/0]link-protocol ppp
[R2-Serial0/0/0]ppp chap user ybd
[R2-Serial0/0/0]ip address 10.1.12.2 255.255.255.0
[R2-Serial0/0/0]q
[R2]aaa
[R2-aaa]local-user ybd password cipher 108611
[R2-aaa]local-user ybd service-type ppp

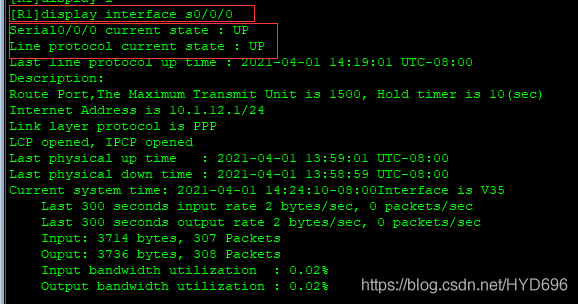

[R1]display interface s0/0/0
被認證

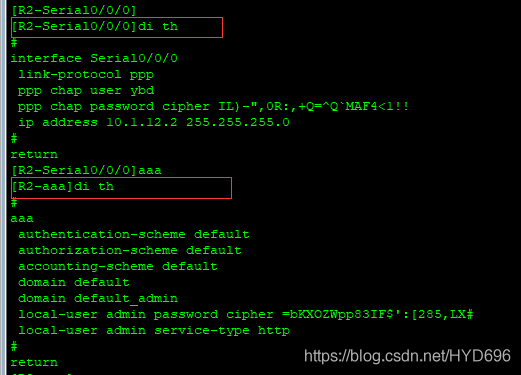

配置用戶名和密碼；無AAA
R2
[R2]int s0/0/0
[R2-Serial0/0/0]link-protocol ppp
[R2-Serial0/0/0]ppp chap user ybd
[R2-Serial0/0/0]ppp chap password cipher 1008611
[R2-Serial0/0/0]ip address 10.1.12.2 255.255.255.0
[R2-Serial0/0/0]aaa
[R2-aaa]undo local-user ybd

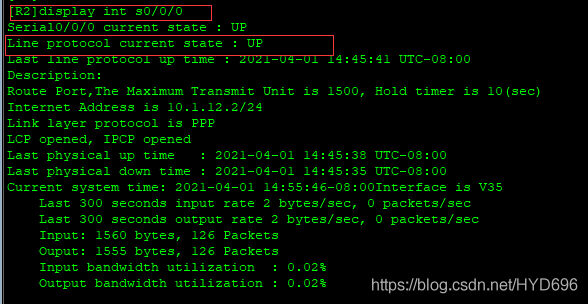

[R2]display int s0/0/0
[R1-Serial0/0/0]undo ppp chap user

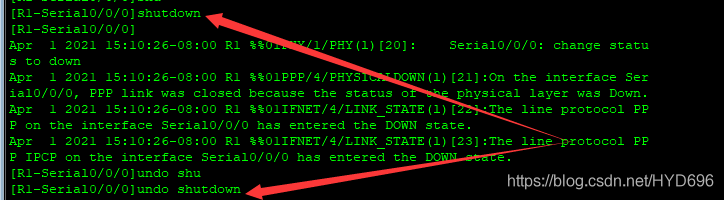

配置好了之后重啟設備，或者是介面關閉再開啟，
[R1-Serial0/0/0]undo shutdown

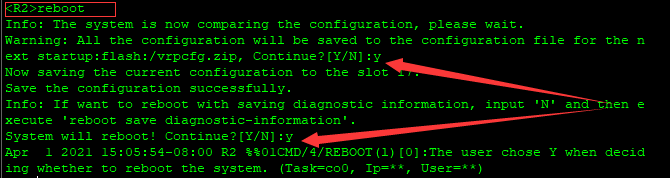

reboot

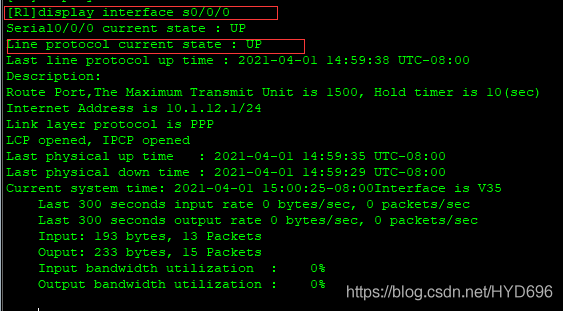

[R1]display interface s0/0/0
PAP 密碼認證協議
R3
[Huawei]sysname R3
[R3]int s0/0/0
[R3-Serial0/0/0]ppp authentication-mode pap
[R3-Serial0/0/0]ip address 10.1.34.3 24
[R3-Serial0/0/0]q
[R3]aaa
[R3-aaa]local-user ybd password cipher 1008611
[R3-aaa]local-user ybd service-type ppp
R4
[R4]int s0/0/0
[R4-Serial0/0/0]ip address 10.1.34.4 24
[R4-Serial0/0/0]ppp pap local-user ybd password simple 1008611

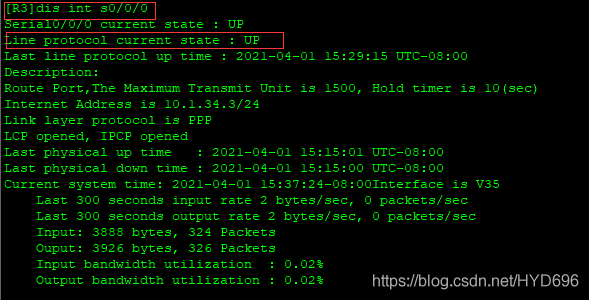

[R3]dis int s0/0/0
姐妹篇 華為 PPPoE 進來看看吧！
—個不注意小事情的人，永遠不會成功大事業，——卡耐基
好了這期就到這里了，如果你喜歡這篇文章的話，請點贊評論分享收藏，如果你還能點擊關注，那真的是對我最大的鼓勵，謝謝大家，下期見！
