一、萬用表的使用
萬用表是一種帶有整流器的、可以測量交、直流電流、電壓及電阻等多種電學參量的磁電式儀表，對于每一種電學量,一般都有幾個量程，又稱多用電表或簡稱多用表，
常用于短路檢測、產品質量檢查，以及電路中的電壓、電流的測量等，
紅色表筆介面代表信號的輸入端，黑色的是公共端，
測量守則：
1.水平擺放萬用表（本文的萬用表是數字萬用表，其后支架打開放好），
2.確認指標指向0位（針對指標萬用表，與本文萬用表無關），

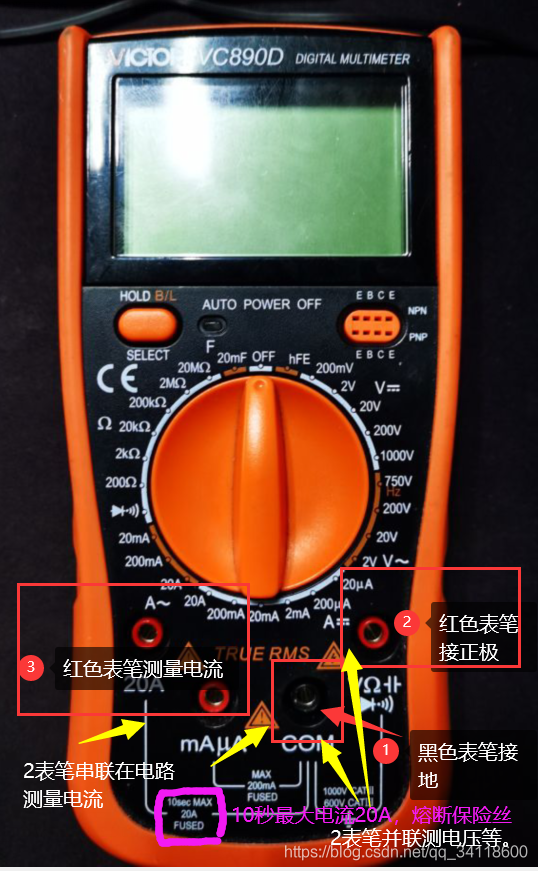

3.紅色表筆介面代表信號的輸入端（表上紅色插口），黑色的表筆接入公共端（表上黑色插口），

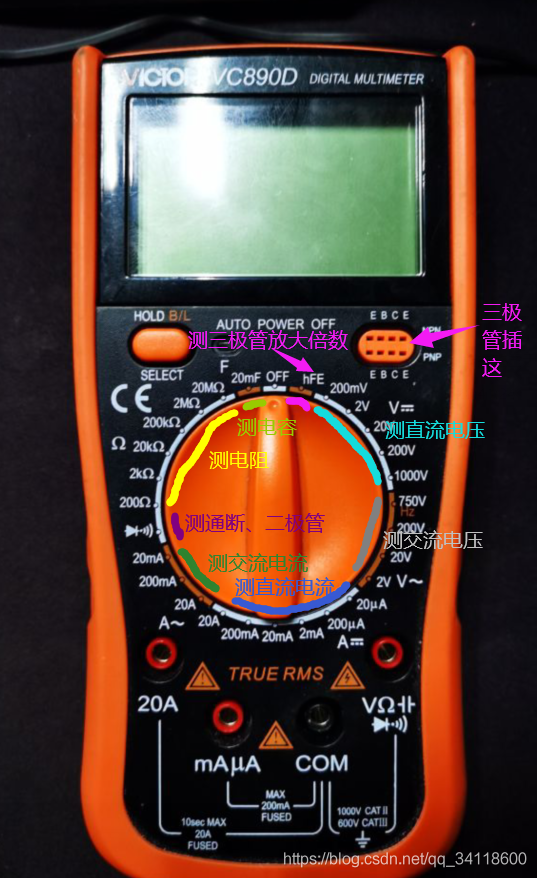

4.選擇量程（不知道待測設備具體數值，由大檔位測驗開始，依次向下更換檔位），
5.測量中不能更換檔位，
1.1 萬用表的構造（測量電阻）
數字萬用表（本文所用）的內部構造如下：
紅色表筆施加正電壓，黑色表筆施加負電壓，
指標萬用表的內部構造如下：
紅色表筆施加負電壓，黑色表筆施加正電壓，
用于判斷三極管PNP還是NPN、判斷二極管的正負極、判斷場效應管是P溝道還是N溝道等，
1.2 電路通斷檢測

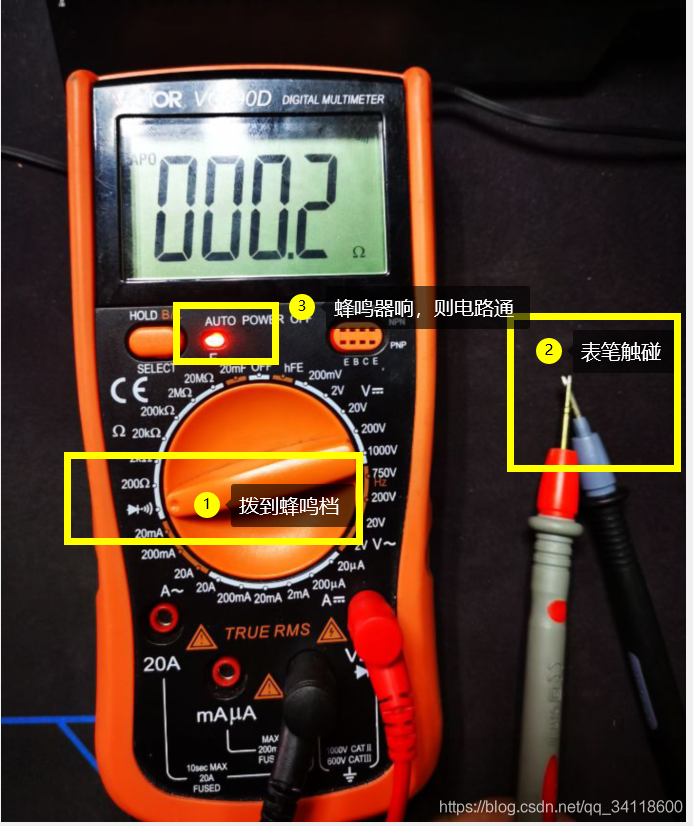

- 先檢測萬用表自身檢測通斷電路的能力，

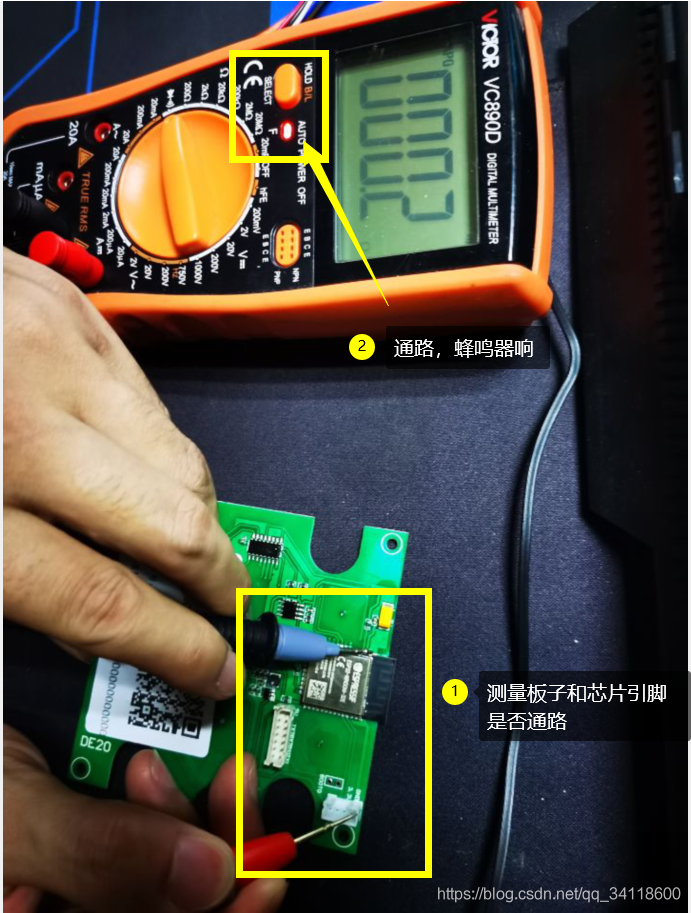

- 檢測電路
1.3 直流電壓的測量

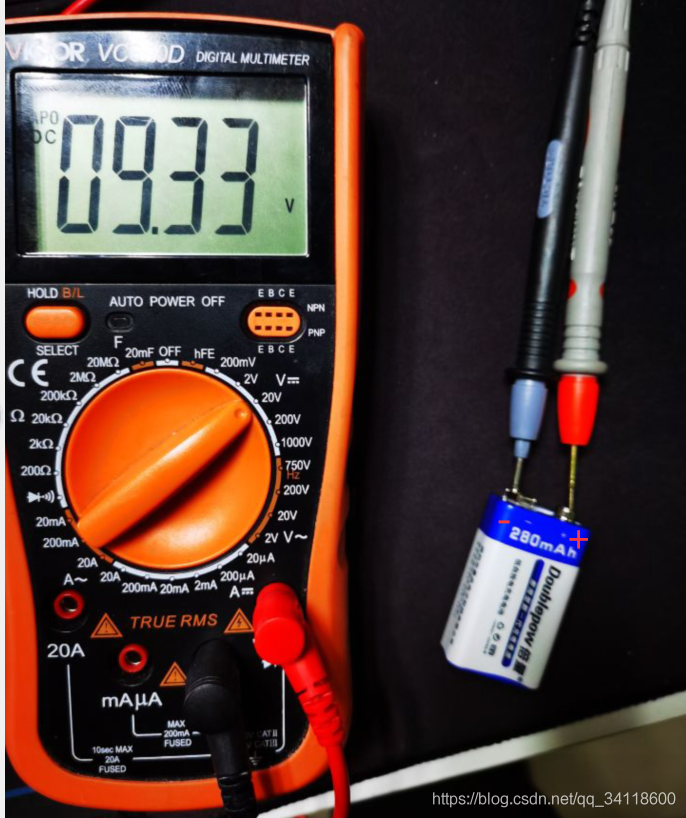

紅表筆與正極（+）相連，黑表筆與負極（-）相連，

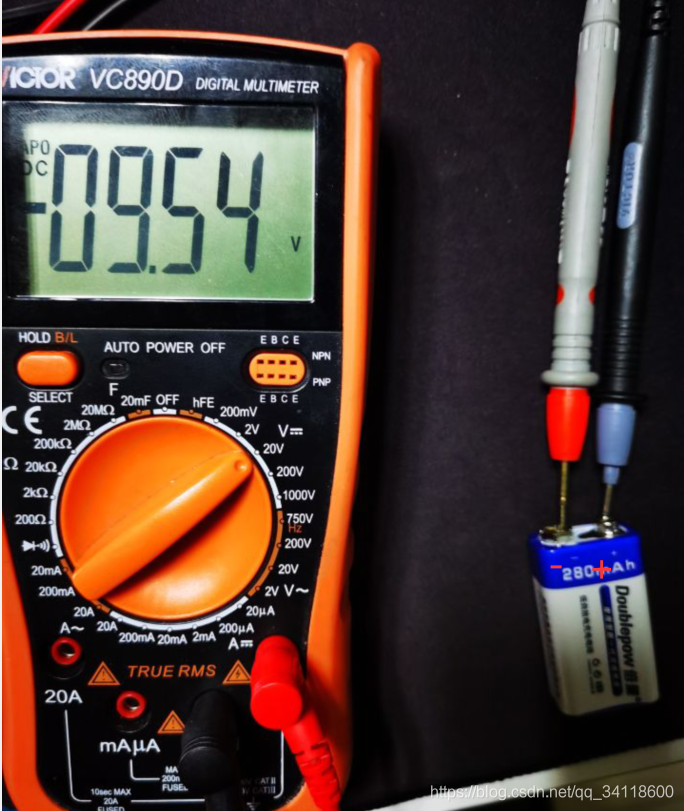

反接測的是負電，
1.4 直流電流的測量
萬用表與負載串聯，（注意測量范圍，別燒斷了），
串聯方式如下：
- 實際電路斷路，
- 紅色表筆是輸入端，和實際電路正極斷路處相連接，黑色表筆是輸出端，和實際電路負極斷路處相連接，
