1. 行程間通信目的

資料傳輸：一個行程需要將他的資料發送給另一個行程
資源共享：多個行程需要共享同樣的資源
通知事件：一個行程需要向一個或一組行程發送訊息，通知他們發生
行程控制：有些行程希望完全控制另一個行程的執行，此時控制行程希望能夠攔截另一個行程的所有陷入和例外，并能夠及時知道他的狀態改變，

2. 行程通信的發展

管道
System V行程間通信
POSIX行程通信
其中管道是用檔案實作的，而System V與POSIX是兩套標準，繞過檔案來通信，

3. 管道

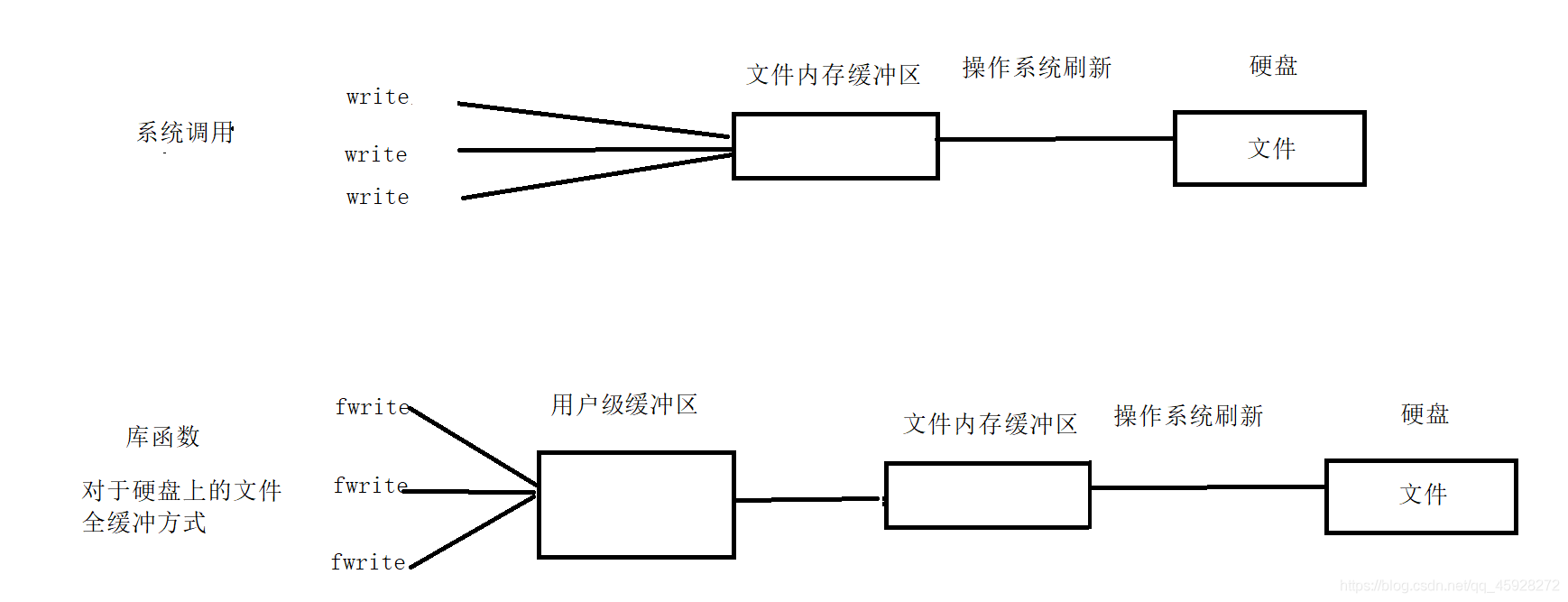

當行程在記憶體中執行這一步步代碼時，并不是立即把檔案內容寫到硬碟上的檔案，而是先寫到檔案快取區，行程結束由作業系統重繪至硬碟上對應的檔案，

在這里插入圖片描述

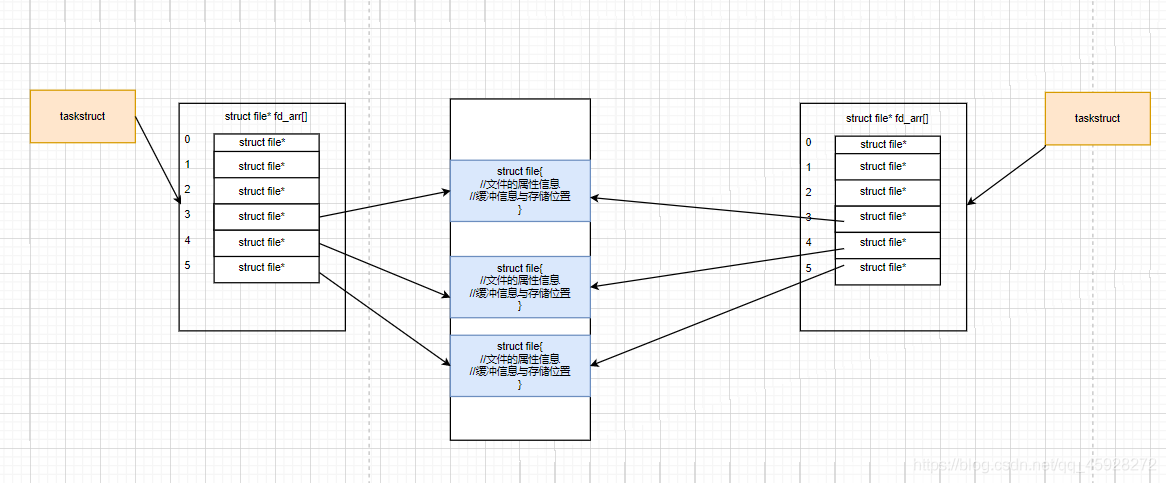

行程間通信的本質就是讓兩個行程看到同一份資源，即這個檔案記憶體緩沖區，
當fork創建子行程，子行程會繼承父行程的檔案描述符等，通過struct file就能找到檔案緩沖區

3.1 匿名管道

先寫一個makefile檔案
在這里插入圖片描述
現在我們對于這個命令就要有這深入的理解，bash創建子行程，子行程execl（ls）行程替換，使用dup2,將顯示的檔案重定向到makfile里，
創建，

在這里插入圖片描述
int pipefd[2],是一個大小為2的形引陣列，他是一個輸出型引數，也就是說在這個函式內會改變這個陣列，我們在外面會拿到他，

pipe這個系統呼叫創建匿名管道，但為什么要打開兩次檔案，分配兩個檔案描述符，而且一個以讀方式打開檔案，一個以寫方式打開檔案，

不能open一次，給他只讀或只寫，因為子行程會拷貝那么子行程對那個檔案也就只讀或只寫了）
不能open一次，同時給他讀和寫，因為只能父行程寫，子行程讀，或者子行程寫，父行程讀，而這樣一個行程（無論父子），一個檔案描述符，同時擁有兩種權限，是無法控制的）
open兩次，拿兩個檔案描述符，一個描述符有讀權限，一個描述符有寫權限，雖然這個行程（無論父子）對檔案也可以進行讀和寫，但是我們可以手動控制，例如：父行程讀，子行程寫，就把父行程寫，子行程讀的檔案描述符關了，

上面講到父行程必須以讀寫方式打開檔案，pipe這個函式呼叫封裝了這種操作方式，而回傳的陣列里，pipefd[0]表示讀端，pipefd[1]表示寫端，

下面代碼表示，子行程寫，父行程讀，而且子行程關閉了讀，父行程關閉了寫，保證管道的單向資料傳輸，

   1 #include<stdio.h>
  2 #include <sys/types.h>
  3 #include <sys/stat.h>
  4 #include <fcntl.h>
  5 #include<unistd.h>
  6 #include<string.h>
  7 int main()
  8 {
  9    int pipefd[2]={0};
 10    pipe(pipefd);
 11    pid_t id= fork();
 12    if(id==0)
 13    {
 14      const char* str="i am child ,child writing";
 15      close(pipefd[0]);
 16      while(1)
 17      {
 18        //子行程寫
 19        write(pipefd[1],str,strlen(str));
 20        sleep(1);
 21      }
 22    }
 23    else if(id>0){
 24        close(pipefd[1]);
 25        char buf[64];
 26        while(1)
 27        {
 28          //第三個引數為你期望讀多少,回傳值為實際讀了多少位元組
 29          ssize_t s=read(pipefd[0],buf,sizeof(buf)-1);
 30          if(s>0)
 31          {
 32            buf[s]=0;
 33          }
 34          printf("father get message:%s\n",buf);
 35
 36        }
 37    }
 38   return 0;
 39 }

在這里插入圖片描述

這里有四個特征，需要進一步深入挖掘，

3.2 管道讀寫規則

3.2.1 寫端不關閉檔案描述符，不寫入，（管道為空）讀取條件不就緒，讀端就可能就會長時間阻塞

讓子行程（寫端）sleep5s，父行程（讀端）不變，那么就會發現子行程寫一次，停頓的時候，父行程也在停，也就是說父行程以子行程節奏為主，子行程不動，父行程也就在阻塞式等待，就是將自己pcb由R狀態設定為S狀態，從運行佇列挪到等待佇列，那么假如寫段不關閉檔案描述符，而且一直不往里面寫資料，那么讀端就可能會一直堵塞（等待），

3.2.2 讀端不關閉檔案描述符，不讀，（管道滿了）寫條件不就緒，寫端就會被阻塞

讓父行程（讀端）sleep5s,子行程（寫端），就會發現寫端一次性寫滿了管道，讀端讀一次，可能過一會寫端才會往管道里在寫資料，

3.2.3 寫端關閉檔案描述符，讀端讀取完之后，讀到檔案結尾

假如當子行程（寫端）寫了5次，關閉掉寫段檔案描述符，最后read會回傳0，即讀到檔案結尾

3.2.4 讀端關閉檔案描述符，寫端可能會被殺掉

假如當子行程（寫端）一次寫滿，父行程（讀端）讀3次關掉檔案描述符，寫端行程（子行程）會被作業系統通過信號直接殺掉，又由于我們代碼中父行程死回圈，沒有回收，所以子行程僵尸了，

3.3 站在內核理解管道

管道也是一種檔案，他也有自己的inode，在struct file中存在path，path中有一個dentry,里面存著目錄的inode,inode里面有和block的映射，就找到了檔案名和inodeid,在找到檔案的inode，

3.4 管道特點

匿名管道只能用于具有共同祖先的行程（具有親緣關系的行程）之間進行通信；通常，一個管道由一個行程創建，然后該行程呼叫fork，此后父、子行程之間就可應用該管道，
管道提供流式服務
一般而言，行程退出，管道釋放，所以管道的生命周期隨行程
一般而言，內核會對管道操作進行同步與互斥
管道是半雙工的，資料只能向一個方向流動；需要雙方通信時，需要建立起兩個管道

當我們敲下這個命令的時候就可以理解他的原理

who | wc - l

首先bash命令列，呼叫pipe（）創建匿名管道，在創建兩個子行程，execl行程替換為who和wc-l，兩個行程都拷貝了bash的檔案描述符，bash關閉兩個檔案描述符，who為寫端，wc-l為讀端，關掉who的讀端檔案描述符，關掉wc-l的寫端檔案描述符，who本來要往顯示幕上列印，結果要寫到管道檔案里，dup2(pipefd[1],1，嚴謹一點關掉pipefd[1]，wc-l原本讀的是鍵盤，結果要讀管道檔案，所以dup2(pipefd[0],0)，然后關掉pipefd[0]，

3.5 命名管道

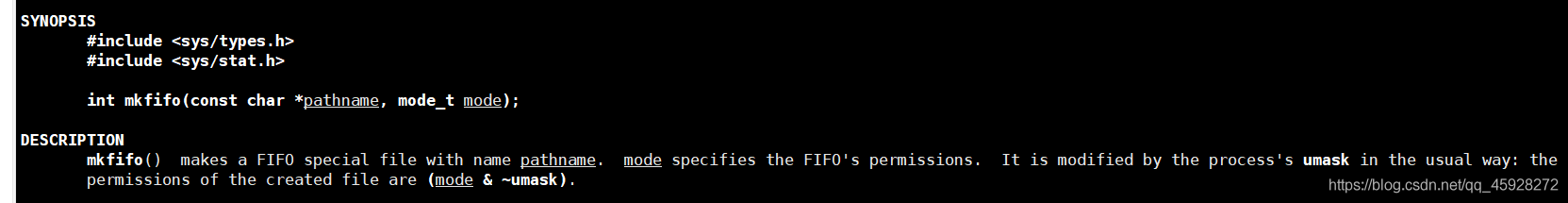

在這里插入圖片描述
mkfifo為庫函式，創建一個命名管道

  1 #include<stdio.h>
  2 #include<sys/types.h>
  3 #include<sys/stat.h>
  4 int main()
  5 {
  6   mkfifo("./fifo",0666);
  7   return 0;
  8 }

在這里插入圖片描述
p為管道檔案

匿名管道由pipe系統呼叫創建，我們并不關心他叫什么名字，只用他的檔案記憶體緩沖區，常用于有親緣關系的行程，子行程繼承了檔案資訊，但兩個沒有關系的行程怎么通信呢？

mkfifo是一個庫函式，作用為創建一個命名管道檔案，
在這里插入圖片描述
下面來寫一個客戶端與服務端，客戶端發送，服務端接收并列印出來，

首先服務端創建管道，只讀的方式open,回傳fd,然后呼叫read方法讀取到一個陣列buf，最后列印出來

  1 #include<stdio.h>
  2 #include<sys/types.h>
  3 #include<sys/stat.h>
  4 #include<fcntl.h>
  5 #include<unistd.h>
  6 int main()
  7 {
  8   if(-1==mkfifo("./fifo",0644))
  9   {
 10    perror("err");
 11   }
 12   int fd=open("./fifo",O_RDONLY);
 13   if(fd>=0)
 14   {
 15      char buf[64];
 16      while(1)
 17      {
 18        ssize_t s=read(fd,buf,sizeof(buf)-1);
 19       if(s>0)
 20       {
 21         buf[s]=0;
 22         printf("client#:  %s",buf);
 23       }
 24       else if(s==0)
 25       {
 26         //當實際讀到位元組為0時
            printf("client quit \n");
            break;
 27       }
 28       else{
 29         perror("read err");
 30         break;
 31       }
 32        return 0;
 33        }
 34   }
 35

客戶端負責寫，讀端已經創建管道，所以寫端不必在創建，把什么寫進管道呢，我們重定向，從鍵盤輸入進管道，這樣服務端就可以接受到了，

  1 #include<stdio.h>
  2 #include<unistd.h>
  3 #include<sys/types.h>
  4 #include<sys/stat.h>
  5 #include<fcntl.h>
  6 int main()
  7 {
  8   int fd=open("./fifo",O_WRONLY);
  9   if(fd>=0)
 10   {
 11    char buf[64];
 12    while(1)
 13    {
 14    //從鍵盤輸入的字符到buf里
 15
 16    printf("please write memsage# \n");
 17
 18    ssize_t s=read(0,buf,sizeof(buf)-1);
 19    if(s>0)
 20    {
 21      buf[s]=0;
 22      //往fd里寫buf，想發s個位元組
 23      write(fd,buf,s);
 24    }
 25   }
 26   }
 27   return 0;
 28 }

客戶端寫
在這里插入圖片描述
服務端讀，當客戶端終止，服務端讀到檔案尾，結束

命名管道通過檔案名+檔案描述符來實作通信，

在這里插入圖片描述
管道檔案始終大小為0，這就是最開始提到的，作業系統直接創建檔案，加載到記憶體中，但是只需要用到它的檔案記憶體緩沖區，所以不需要把資訊寫入到硬碟中的fifo中，
而對于管道的4條規則，命名管道也同樣適用，

4. 管道總結

匿名管道，pipe(int pipefd[2])系統呼叫，在記憶體中創建了一個檔案,形參輸出型引數，會回傳兩個檔案描述符，用于操作，fork之后，子行程會繼承這兩個檔案描述符，一個行程有兩個檔案描述符，不要那個就關閉那個，它在記憶體中創建了一個匿名管道檔案，親緣行程繼承了檔案資訊可以看見他，從而使用它的檔案記憶體緩沖區，
命名管道通過mkfifo庫函式在硬碟上創建檔案，加載進記憶體，任意行程通過檔案名和檔案描述符來看見他，也是只使用了它的檔案記憶體緩沖區，實際上資訊并未重繪至硬碟，
管道的4個規則，

5. 共享記憶體

system V標準共享記憶體

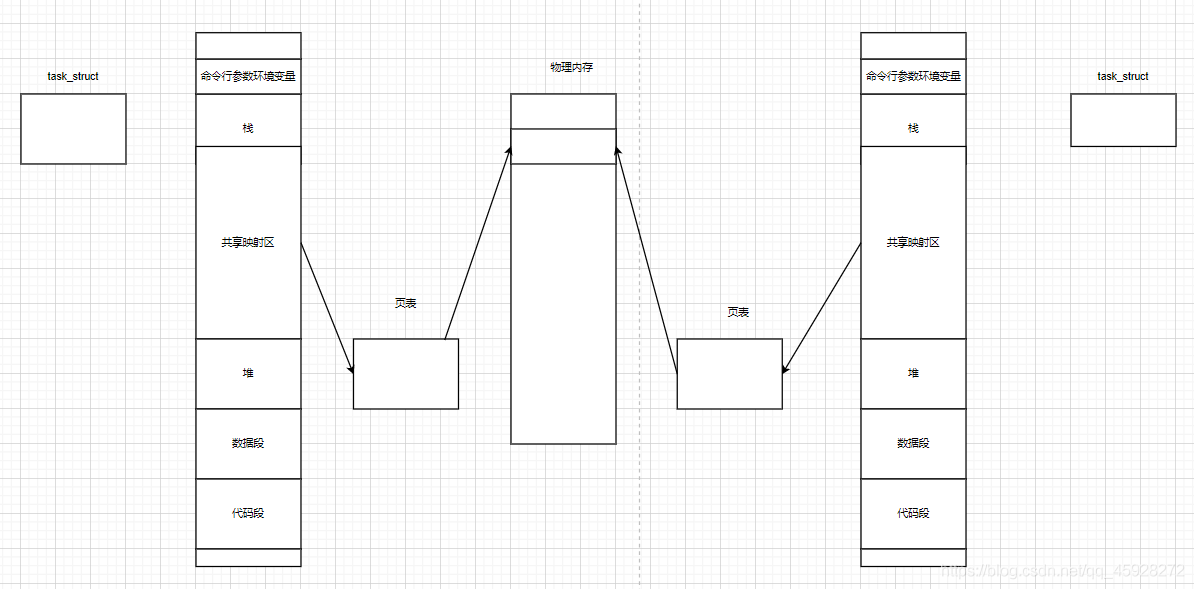

行程間通信本質是讓兩個行程看到同一塊資源，對于管道我們借助了pipe檔案的檔案記憶體緩沖區，那么共享記憶體就是繞過檔案，直接在物理記憶體開辟一段空間，通過某種映射，讓兩個行程與這段空間關聯起來，這樣一個行程修改，另一個行程就能直接看見他，因為這段空間是兩者共享的，
在這里插入圖片描述
寫端寫到管道的檔案記憶體緩沖區，讀端從管道的檔案記憶體緩沖區讀，用戶到內核，內核到用戶，共享記憶體只需要一次寫入，所以它幾乎是最快的IPC方式，

系統中存在這大量行程無時無刻不在通信，所以我們對行程間通信也要先描述在組織，通信的本質在于看到同一塊資源，而管道，共享記憶體都是資源，只是取決于作業系統通過檔案系統還是記憶體管理來分配資源，
所以我們需要創建共享記憶體，關聯共享記憶體，取消關聯，洗掉共享記憶體，

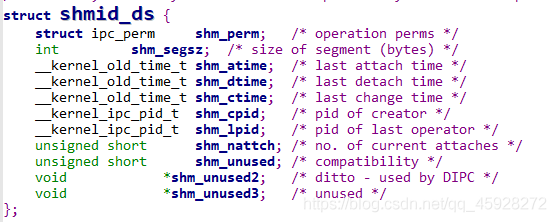

共享記憶體的資料結構
在這里插入圖片描述

ipc_perm:用戶標識資訊
shm_segsz:記憶體大小
shm_atime:最后一次掛接時間
shm_dtime:最后一次取消掛接時間
shm_ctime:最后一次改變時間

用戶標識資訊的結構體

struct kern_ipc_perm {
	spinlock_t	lock;
	bool		deleted;
	int		id;
	key_t		key;
	kuid_t		uid;
	kgid_t		gid;
	kuid_t		cuid;
	kgid_t		cgid;
	umode_t		mode;
	unsigned long	seq;
	void		*security;

	struct rhash_head khtnode;

	struct rcu_head rcu;
	refcount_t refcount;
} ____cacheline_aligned_in_smp __randomize_layout;

其中key值代表這塊共享記憶體的唯一值，作業系統把它分配給新創建的共享記憶體，

5.1 共享記憶體的函式，系統呼叫，bash命令

5.2 庫函式ftok

先認識一個庫函式
在這里插入圖片描述
他用來創建一個唯一的key值，之后我們就可以把它分配給創建共享記憶體的函式，填到共享記憶體的ipc_perm里，來讓共享記憶體有個唯一的標識，

5.3 系統呼叫shmget

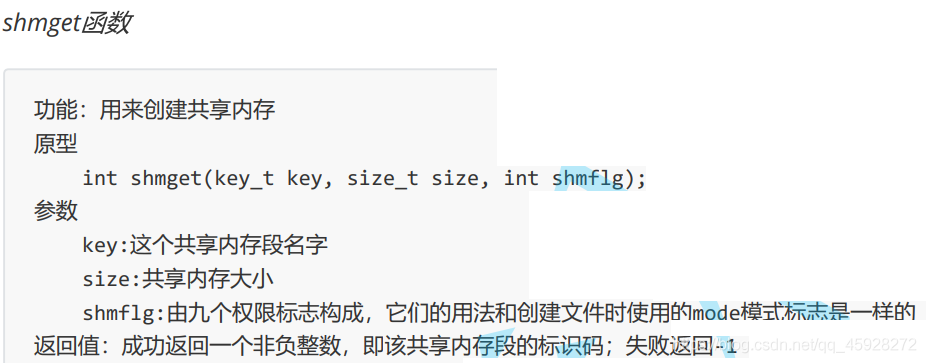

在這里插入圖片描述

在這里插入圖片描述
key值是給作業系統看的，而在這個回傳值是給用戶看的，

     key_t key = ftok(PATHNAME,PROJ_ID);
    int shmid=shmget(key,SIZE,IPC_CREAT|IPC_EXCL|0666);

形參IPC_CREAT|IPC_EXECL,代表共享記憶體不存在則創建，存在則出錯回傳，
在這里插入圖片描述
第一次創建成功，第二次失敗，說明共享記憶體的生命周期和管道不一樣，是隨內核的，

5.4 系統呼叫shmctl

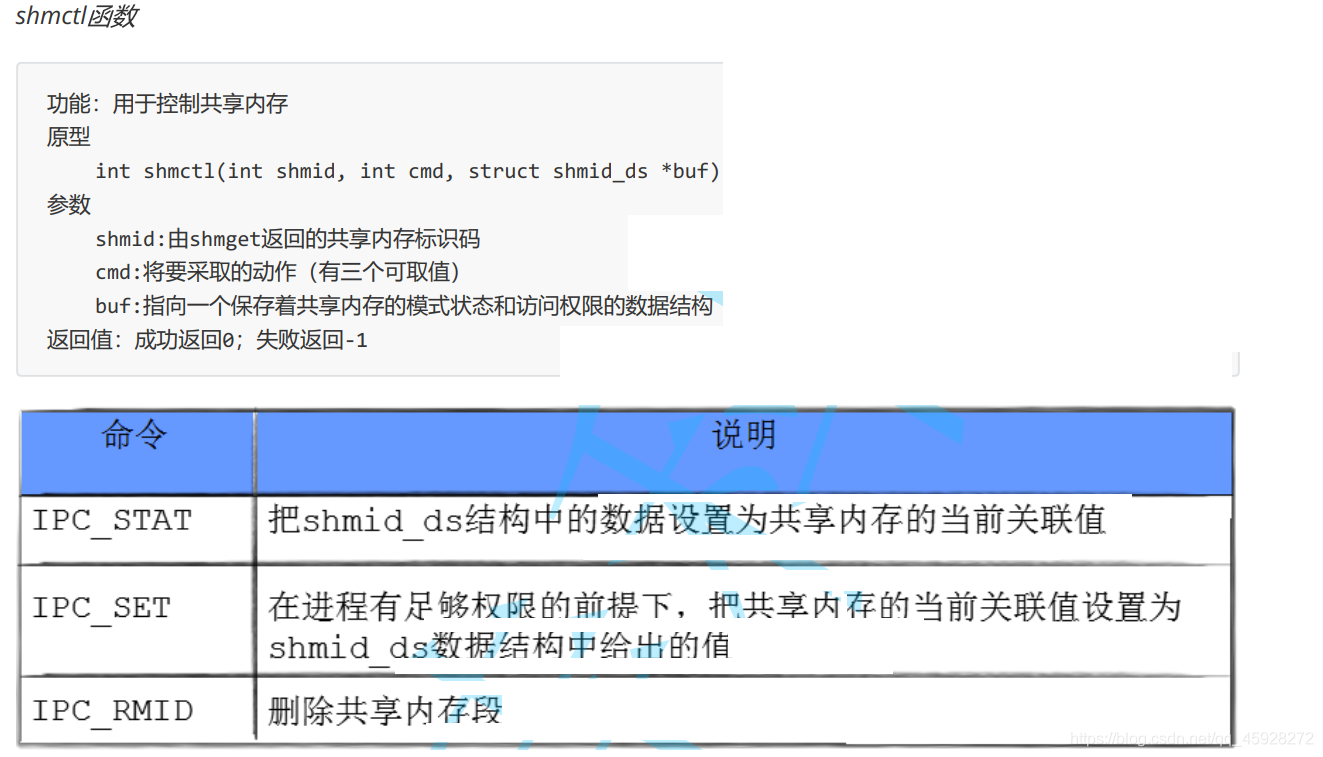

在這里插入圖片描述
這段代碼是創建了共享記憶體，5s之后使用系統呼叫刪掉，而實際上我們要知道作業系統分配資源，使用一個struct shmid_ds的結構體來描述他，

  1 #include<stdio.h>
  2 #include<unistd.h>
  3 #include<sys/ipc.h>
  4 #include<sys/types.h>
  5 #include<sys/shm.h>
  6 #include"commnd.h"
  7 int main()
  8 {
  9   key_t key = ftok(PATHNAME,PROJ_ID);
 10   int shmid=shmget(key,SIZE,IPC_CREAT|IPC_EXCL|0666);
 11   sleep(5);
 12   if(shmid<0)
 13   {
 14     perror("err");
 15     return 1;
 16   }
 17   sleep(5);
 18    shmctl(shmid,IPC_RMID,NULL);
 19   return 0;
 20 }

while :; do ipcs -m; sleep 1;echo "####";done

使用腳本監控一下
在這里插入圖片描述

5.4 系統呼叫shmat與shmdt

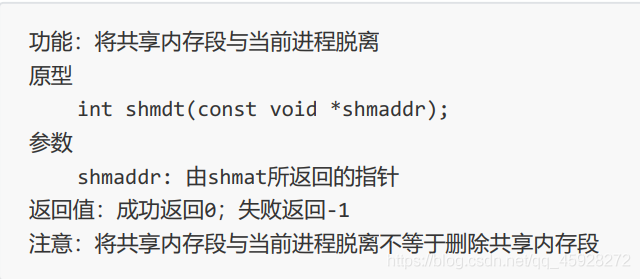

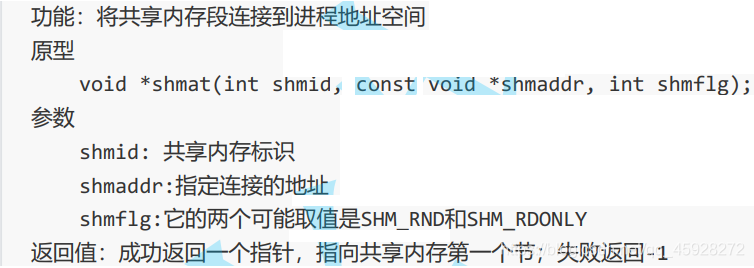

在這里插入圖片描述
回傳值是虛擬地址空間的虛擬地址，

引數是shmat的回傳值

所以可以寫一個完整的共享記憶體的生命周期，先創建(同時作業系統分配資源，struct shmid_ds結構體描述)，5s后此行程與記憶體相關聯，nattch變成1，5s后又變成0，5s后被洗掉

  1 #include<stdio.h>
  2 #include<unistd.h>
  3 #include<sys/ipc.h>
  4 #include<sys/types.h>
  5 #include<sys/shm.h>
  6 #include"commnd.h"
  7 int main()
  8 {
  9   key_t key = ftok(PATHNAME,PROJ_ID);
 10   int shmid=shmget(key,SIZE,IPC_CREAT|IPC_EXCL|0666);
 11   sleep(5);
 12   if(shmid<0)
 13   {
 14     perror("err");
 15     return 1;
 16   }
 17   char* str= (char*)shmat(shmid,NULL,0);
 18   sleep(5);
 19   shmdt(str);
 20   sleep(5);
 21    shmctl(shmid,IPC_RMID,NULL);
 22   return 0;
 23 }

開始
在這里插入圖片描述
過5s

在過5s

5.5 bash命令

查看共享記憶體
ipcs-m

perms:權限，由于剛才代碼沒有 |權限這里顯示0
shmid:創建共享記憶體函式的回傳值給用戶用的，
bytes:分配記憶體的大小，頁的整數倍，假如大小設定為4097，分配的其實是兩頁，但是你只能用4097，
nattch:掛接個數
洗掉共享記憶體
ipcrm -m shmid

6.共享記憶體的通信

和管道一樣寫一個服務器端，客戶端是最好的驗證，

服務器端，創建共享記憶體，直接可以看到資料

srever.c

 1 #include<stdio.h>
  2 #include<unistd.h>
  3 #include<sys/ipc.h>
  4 #include<sys/types.h>
  5 #include<sys/shm.h>
  6 #include"commnd.h"
  7 int main()
  8 {
  9   key_t key = ftok(PATHNAME,PROJ_ID);
 10   int shmid=shmget(key,SIZE,IPC_CREAT|IPC_EXCL|0666);
 11   sleep(5);
 12   if(shmid<0)
 13   {
 14     perror("err");
 15     return 1;
 16   }
 17   char* str= (char*)shmat(shmid,NULL,0);
 18   while(1)
 19   {
 20
 21     //str為首元素地址，直接可以用它列印字串，就是列印共享區里的內容
 22     printf("%s\n",str);
 23     sleep(1);
 24   }
 25   shmdt(str);
 26   shmctl(shmid,IPC_RMID,NULL);
 27   return 0;
 28 }

client.c
客戶端，ftok函式的路徑與服務器端保持一致，這樣才能拿到key，key是給作業系統用的，shmget不需要任何權限了，因為服務器端已經創建了共享記憶體，通過key值他們看到了同一塊資源，回傳值shmid供用戶進行操作（掛接，洗掉等），注意！！客戶端不能在洗掉共享記憶體因為在服務器端已經洗掉過了

  1 #include<stdio.h>
  2 #include<unistd.h>
  3 #include<sys/ipc.h>
  4 #include<sys/types.h>
  5 #include<sys/shm.h>
  6 #include"commnd.h"
  7 int main()
  8 {
  9   //形參一樣得到的key值一樣
 10   key_t key = ftok(PATHNAME,PROJ_ID);
 11   //去掉權限，因為在server端已經創建共享記憶體，
 12   int shmid=shmget(key,SIZE,0);
 13   sleep(5);
 14   if(shmid<0)
 15   {
 16     perror("err");
 17     return 1;
 18   }
 19   //掛接，拿到地址
 20   char* str= (char*)shmat(shmid,NULL,0);
 21   char s='a';
 22   for(;s<='z';s++)
 23   {
 24     str[s-'a']=s;
 25     //5s寫一次
 26     sleep(5);
 27   }
 28   shmdt(str);

 29   //shmctl(shmid,IPC_RMID,NULL);
 30   return 0;
 31 }

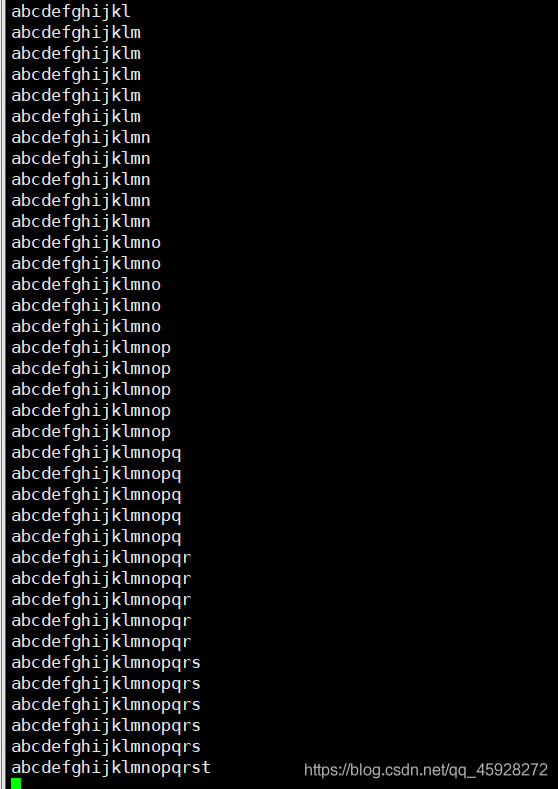

在這里插入圖片描述
在客戶端，5s往共享記憶體寫一次，但是服務器端在客戶端不寫的那4s，還是把東西重復列印出來了，而在管道中假如寫端不寫，讀端是會阻塞等待，直到你在寫，得出結論，共享記憶體不提供任何同步與互斥機制，
