答應我，這次搞懂 I/O 多路復用！

這次，我們以最簡單 socket 網路模型，一步一步的過度到 I/O 多路復用，

但我不會具體細節說到每個系統呼叫的引數，這方面書上肯定比我說的詳細，

好了，發車！

最基本的 Socket 模型

要想客戶端和服務器能在網路中通信，那必須得使用 Socket 編程，它是行程間通信里比較特別的方式，特別之處在于它是可以跨主機間通信，

Socket 的中文名叫作插口，咋一看還挺迷惑的，事實上，雙方要進行網路通信前，各自得創建一個 Socket，這相當于客戶端和服務器都開了一個“口子”，雙方讀取和發送資料的時候，都通過這個“口子”，這樣一看，是不是覺得很像弄了一根網線，一頭插在客戶端，一頭插在服務端，然后進行通信，

創建 Socket 的時候，可以指定網路層使用的是 IPv4 還是 IPv6，傳輸層使用的是 TCP 還是 UDP，

UDP 的 Socket 編程相對簡單些，這里我們只介紹基于 TCP 的 Socket 編程，

服務器的程式要先跑起來，然后等待客戶端的連接和資料，我們先來看看服務端的 Socket 編程程序是怎樣的，

服務端首先呼叫 socket() 函式，創建網路協議為 IPv4，以及傳輸協議為 TCP 的 Socket ，接著呼叫 bind() 函式，給這個 Socket 系結一個 IP 地址和埠，系結這兩個的目的是什么？

• 系結埠的目的：當內核收到 TCP 報文，通過 TCP 頭里面的埠號，來找到我們的應用程式，然后把資料傳遞給我們，
• 系結 IP 地址的目的：一臺機器是可以有多個網卡的，每個網卡都有對應的 IP 地址，當系結一個網卡時，內核在收到該網卡上的包，才會發給我們；

系結完 IP 地址和埠后，就可以呼叫 listen() 函式進行監聽，此時對應 TCP 狀態圖中的 listen，如果我們要判定服務器中一個網路程式有沒有啟動，可以通過 netstat 命令查看對應的埠號是否有被監聽，

服務端進入了監聽狀態后，通過呼叫 accept() 函式，來從內核獲取客戶端的連接，如果沒有客戶端連接，則會阻塞等待客戶端連接的到來，

那客戶端是怎么發起連接的呢？客戶端在創建好 Socket 后，呼叫 connect() 函式發起連接，該函式的引數要指明服務端的 IP 地址和埠號，然后萬眾期待的 TCP 三次握手就開始了，

在 TCP 連接的程序中，服務器的內核實際上為每個 Socket 維護了兩個佇列：

• 一個是還沒完全建立連接的佇列，稱為 TCP 半連接佇列，這個佇列都是沒有完成三次握手的連接，此時服務端處于 syn_rcvd 的狀態；
• 一個是一件建立連接的佇列，稱為 TCP 全連接佇列，這個佇列都是完成了三次握手的連接，此時服務端處于 established 狀態；

當 TCP 全連接佇列不為空后，服務端的 accept() 函式，就會從內核中的 TCP 全連接佇列里拿出一個已經完成連接的 Socket 回傳應用程式，后續資料傳輸都用這個 Socket，

注意，監聽的 Socket 和真正用來傳資料的 Socket 是兩個：

• 一個叫作監聽 Socket；
• 一個叫作已連接 Socket；

連接建立后，客戶端和服務端就開始相互傳輸資料了，雙方都可以通過 read() 和 write() 函式來讀寫資料，

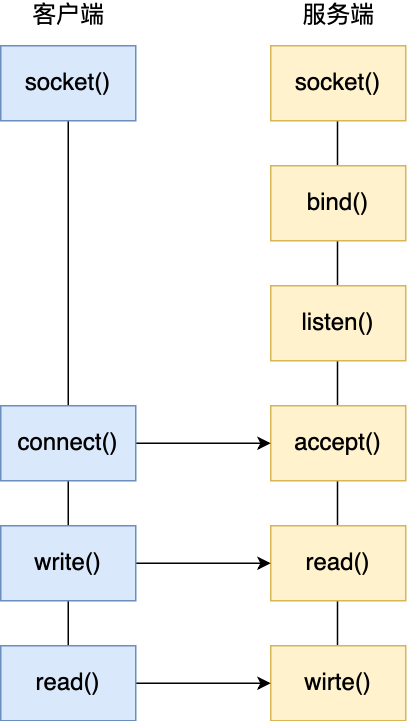

至此， TCP 協議的 Socket 程式的呼叫程序就結束了，整個程序如下圖：

看到這，不知道你有沒有覺得讀寫 Socket 的方式，好像讀寫檔案一樣，

是的，基于 Linux 一切皆檔案的理念，在內核中 Socket 也是以「檔案」的形式存在的，也是有對應的檔案描述符，

PS : 下面會說到內核里的資料結構，不感興趣的可以跳過這一部分，不會對后續的內容有影響，

檔案描述符的作用是什么？每一個行程都有一個資料結構 task_struct，該結構體里有一個指向「檔案描述符陣列」的成員指標，該陣列里列出這個行程打開的所有檔案的檔案描述符，陣列的下標是檔案描述符，是一個整數，而陣列的內容是一個指標，指向內核中所有打開的檔案的串列，也就是說內核可以通過檔案描述符找到對應打開的檔案，

然后每個檔案都有一個 inode，Socket 檔案的 inode 指向了內核中的 Socket 結構，在這個結構體里有兩個佇列，分別是發送佇列和接收佇列，這個兩個佇列里面保存的是一個個 struct sk_buff，用鏈表的組織形式串起來，

sk_buff 可以表示各個層的資料包，在應用層資料包叫 data，在 TCP 層我們稱為 segment，在 IP 層我們叫 packet，在資料鏈路層稱為 frame，

你可能會好奇，為什么全部資料包只用一個結構體來描述呢？協議堆疊采用的是分層結構，上層向下層傳遞資料時需要增加包頭，下層向上層資料時又需要去掉包頭，如果每一層都用一個結構體，那在層之間傳遞資料的時候，就要發生多次拷貝，這將大大降低 CPU 效率，

于是，為了在層級之間傳遞資料時，不發生拷貝，只用 sk_buff 一個結構體來描述所有的網路包，那它是如何做到的呢？是通過調整 sk_buff 中 data 的指標，比如：

• 當接收報文時，從網卡驅動開始，通過協議堆疊層層往上傳送資料報，通過增加 skb->data 的值，來逐步剝離協議首部，
• 當要發送報文時，創建 sk_buff 結構體，資料快取區的頭部預留足夠的空間，用來填充各層首部，在經過各下層協議時，通過減少 skb->data 的值來增加協議首部，

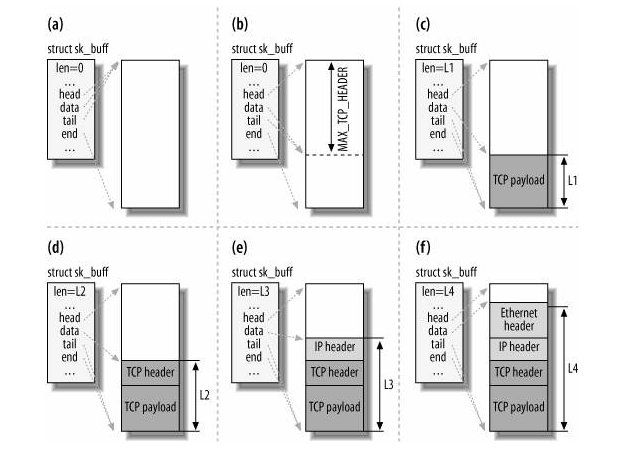

你可以從下面這張圖看到，當發送報文時，data 指標的移動程序，

如何服務更多的用戶？

前面提到的 TCP Socket 呼叫流程是最簡單、最基本的，它基本只能一對一通信，因為使用的是同步阻塞的方式，當服務端在還沒處理完一個客戶端的網路 I/O 時，或者 讀寫操作發生阻塞時，其他客戶端是無法與服務端連接的，

可如果我們服務器只能服務一個客戶，那這樣就太浪費資源了，于是我們要改進這個網路 I/O 模型，以支持更多的客戶端，

在改進網路 I/O 模型前，我先來提一個問題，你知道服務器單機理論最大能連接多少個客戶端？

相信你知道 TCP 連接是由四元組唯一確認的，這個四元組就是：本機IP, 本機埠, 對端IP, 對端埠，

服務器作為服務方，通常會在本地固定監聽一個埠，等待客戶端的連接，因此服務器的本地 IP 和埠是固定的，于是對于服務端 TCP 連接的四元組只有對端 IP 和埠是會變化的，所以最大 TCP 連接數 = 客戶端 IP 數×客戶端埠數，

對于 IPv4，客戶端的 IP 數最多為 2 的 32 次方，客戶端的埠數最多為 2 的 16 次方，也就是服務端單機最大 TCP 連接數約為 2 的 48 次方，

這個理論值相當“豐滿”，但是服務器肯定承載不了那么大的連接數，主要會受兩個方面的限制：

• 檔案描述符，Socket 實際上是一個檔案，也就會對應一個檔案描述符，在 Linux 下，單個行程打開的檔案描述符數是有限制的，沒有經過修改的值一般都是 1024，不過我們可以通過 ulimit 增大檔案描述符的數目；
• 系統記憶體，每個 TCP 連接在內核中都有對應的資料結構，意味著每個連接都是會占用一定記憶體的；

那如果服務器的記憶體只有 2 GB，網卡是千兆的，能支持并發 1 萬請求嗎？

并發 1 萬請求，也就是經典的 C10K 問題 ，C 是 Client 單詞首字母縮寫，C10K 就是單機同時處理 1 萬個請求的問題，

從硬體資源角度看，對于 2GB 記憶體千兆網卡的服務器，如果每個請求處理占用不到 200KB 的記憶體和 100Kbit 的網路帶寬就可以滿足并發 1 萬個請求，

不過，要想真正實作 C10K 的服務器，要考慮的地方在于服務器的網路 I/O 模型，效率低的模型，會加重系統開銷，從而會離 C10K 的目標越來越遠，

多行程模型

基于最原始的阻塞網路 I/O， 如果服務器要支持多個客戶端，其中比較傳統的方式，就是使用多行程模型，也就是為每個客戶端分配一個行程來處理請求，

服務器的主行程負責監聽客戶的連接，一旦與客戶端連接完成，accept() 函式就會回傳一個「已連接 Socket」，這時就通過 fork() 函式創建一個子行程，實際上就把父行程所有相關的東西都復制一份，包括檔案描述符、記憶體地址空間、程式計數器、執行的代碼等，

這兩個行程剛復制完的時候，幾乎一摸一樣，不過，會根據回傳值來區分是父行程還是子行程，如果回傳值是 0，則是子行程；如果回傳值是其他的整數，就是父行程，

正因為子行程會復制父行程的檔案描述符，于是就可以直接使用「已連接 Socket 」和客戶端通信了，

可以發現，子行程不需要關心「監聽 Socket」，只需要關心「已連接 Socket」；父行程則相反，將客戶服務交給子行程來處理，因此父行程不需要關心「已連接 Socket」，只需要關心「監聽 Socket」，

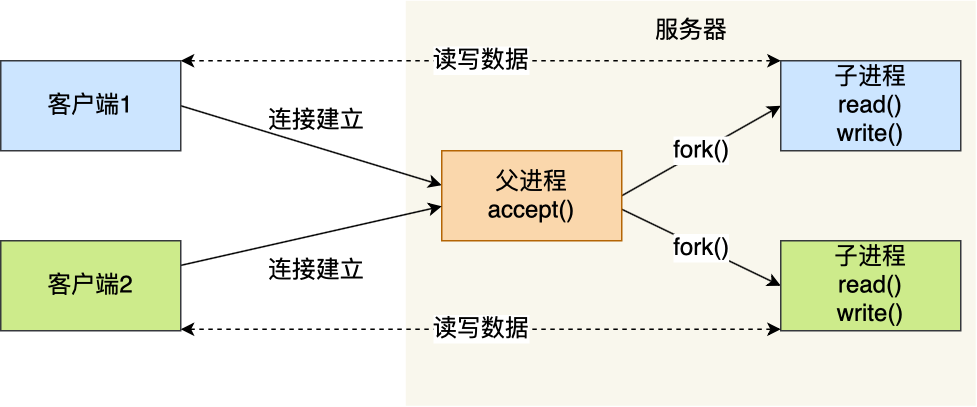

下面這張圖描述了從連接請求到連接建立，父行程創建生子行程為客戶服務，

另外，當「子行程」退出時，實際上內核里還會保留該行程的一些資訊，也是會占用記憶體的，如果不做好“回收”作業，就會變成僵尸行程，隨著僵尸行程越多，會慢慢耗盡我們的系統資源，

因此，父行程要“善后”好自己的孩子，怎么善后呢？那么有兩種方式可以在子行程退出后回收資源，分別是呼叫 wait() 和 waitpid() 函式，

這種用多個行程來應付多個客戶端的方式，在應對 100 個客戶端還是可行的，但是當客戶端數量高達一萬時，肯定扛不住的，因為每產生一個行程，必會占據一定的系統資源，而且行程間背景關系切換的“包袱”是很重的，性能會大打折扣，

行程的背景關系切換不僅包含了虛擬記憶體、堆疊、全域變數等用戶空間的資源，還包括了內核堆疊、暫存器等內核空間的資源，

多執行緒模型

既然行程間背景關系切換的“包袱”很重，那我們就搞個比較輕量級的模型來應對多用戶的請求 —— 多執行緒模型，

執行緒是運行在行程中的一個“邏輯流”，單行程中可以運行多個執行緒，同行程里的執行緒可以共享行程的部分資源的，比如檔案描述符串列、行程空間、代碼、全域資料、堆、共享庫等，這些共享些資源在背景關系切換時是不需要切換，而只需要切換執行緒的私有資料、暫存器等不共享的資料，因此同一個行程下的執行緒背景關系切換的開銷要比行程小得多，

當服務器與客戶端 TCP 完成連接后，通過 pthread_create() 函式創建執行緒，然后將「已連接 Socket」的檔案描述符傳遞給執行緒函式，接著在執行緒里和客戶端進行通信，從而達到并發處理的目的，

如果每來一個連接就創建一個執行緒，執行緒運行完后，還得作業系統還得銷毀執行緒，雖說執行緒切換的上寫文開銷不大，但是如果頻繁創建和銷毀執行緒，系統開銷也是不小的，

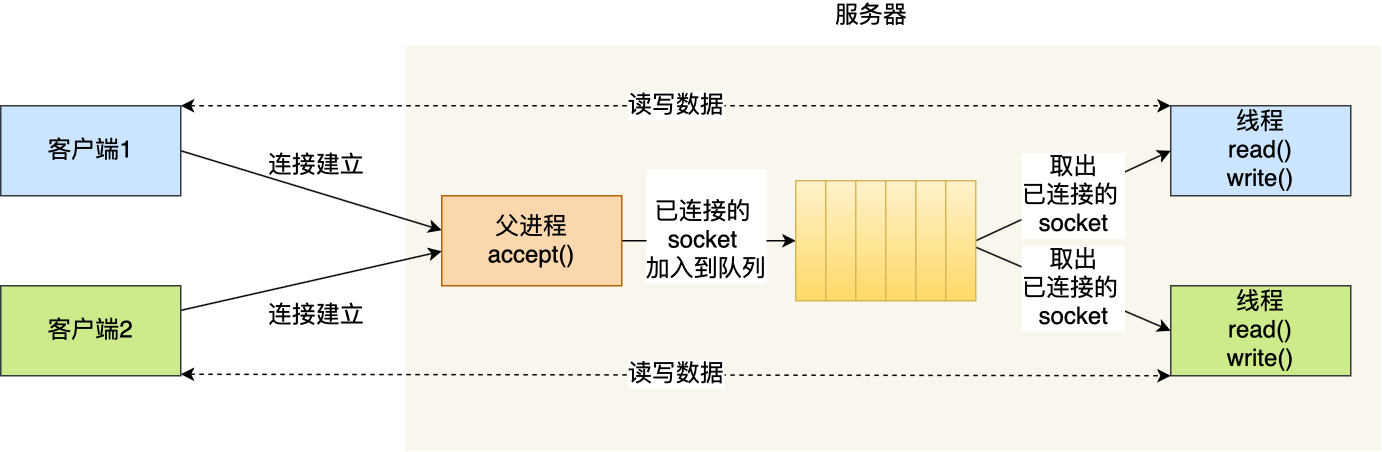

那么，我們可以使用執行緒池的方式來避免執行緒的頻繁創建和銷毀，所謂的執行緒池，就是提前創建若干個執行緒，這樣當由新連接建立時，將這個已連接的 Socket 放入到一個佇列里，然后執行緒池里的執行緒負責從佇列中取出已連接 Socket 行程處理，

需要注意的是，這個佇列是全域的，每個執行緒都會操作，為了避免多執行緒競爭，執行緒在操作這個佇列前要加鎖，

上面基于行程或者執行緒模型的，其實還是有問題的，新到來一個 TCP 連接，就需要分配一個行程或者執行緒，那么如果要達到 C10K，意味著要一臺機器維護 1 萬個連接，相當于要維護 1 萬個行程/執行緒，作業系統就算死扛也是扛不住的，

I/O 多路復用

既然為每個請求分配一個行程/執行緒的方式不合適，那有沒有可能只使用一個行程來維護多個 Socket 呢？答案是有的，那就是 I/O 多路復用技術，

一個行程雖然任一時刻只能處理一個請求，但是處理每個請求的事件時，耗時控制在 1 毫秒以內，這樣 1 秒內就可以處理上千個請求，把時間拉長來看，多個請求復用了一個行程，這就是多路復用，這種思想很類似一個 CPU 并發多個行程，所以也叫做時分多路復用，

我們熟悉的 select/poll/epoll 內核提供給用戶態的多路復用系統呼叫，行程可以通過一個系統呼叫函式從內核中獲取多個事件，

select/poll/epoll 是如何獲取網路事件的呢？在獲取事件時，先把所有連接（檔案描述符）傳給內核，再由內核回傳產生了事件的連接，然后在用戶態中再處理這些連接對應的請求即可，

select/poll/epoll 這是三個多路復用介面，都能實作 C10K 嗎？接下來，我們分別說說它們，

select/poll

select 實作多路復用的方式是，將已連接的 Socket 都放到一個檔案描述符集合，然后呼叫 select 函式將檔案描述符集合拷貝到內核里，讓內核來檢查是否有網路事件產生，檢查的方式很粗暴，就是通過遍歷檔案描述符集合的方式，當檢查到有事件產生后，將此 Socket 標記為可讀或可寫， 接著再把整個檔案描述符集合拷貝回用戶態里，然后用戶態還需要再通過遍歷的方法找到可讀或可寫的 Socket，然后再對其處理，

所以，對于 select 這種方式，需要進行 2 次「遍歷」檔案描述符集合，一次是在內核態里，一個次是在用戶態里 ，而且還會發生 2 次「拷貝」檔案描述符集合，先從用戶空間傳入內核空間，由內核修改后，再傳出到用戶空間中，

select 使用固定長度的 BitsMap，表示檔案描述符集合，而且所支持的檔案描述符的個數是有限制的，在 Linux 系統中，由內核中的 FD_SETSIZE 限制， 默認最大值為 1024，只能監聽 0~1023 的檔案描述符，

poll 不再用 BitsMap 來存盤所關注的檔案描述符，取而代之用動態陣列，以鏈表形式來組織，突破了 select 的檔案描述符個數限制，當然還會受到系統檔案描述符限制，

但是 poll 和 select 并沒有太大的本質區別，都是使用「線性結構」存盤行程關注的 Socket 集合，因此都需要遍歷檔案描述符集合來找到可讀或可寫的 Socket，時間復雜度為 O(n)，而且也需要在用戶態與內核態之間拷貝檔案描述符集合，這種方式隨著并發數上來，性能的損耗會呈指數級增長，

epoll

epoll 通過兩個方面，很好解決了 select/poll 的問題，

第一點，epoll 在內核里使用紅黑樹來跟蹤行程所有待檢測的檔案描述字，把需要監控的 socket 通過 epoll_ctl() 函式加入內核中的紅黑樹里，紅黑樹是個高效的資料結構，增刪查一般時間復雜度是 O(logn)，通過對這棵黑紅樹進行操作，這樣就不需要像 select/poll 每次操作時都傳入整個 socket 集合，只需要傳入一個待檢測的 socket，減少了內核和用戶空間大量的資料拷貝和記憶體分配，

第二點， epoll 使用事件驅動的機制，內核里維護了一個鏈表來記錄就緒事件，當某個 socket 有事件發生時，通過回呼函式內核會將其加入到這個就緒事件串列中，當用戶呼叫 epoll_wait() 函式時，只會回傳有事件發生的檔案描述符的個數，不需要像 select/poll 那樣輪詢掃描整個 socket 集合，大大提高了檢測的效率，

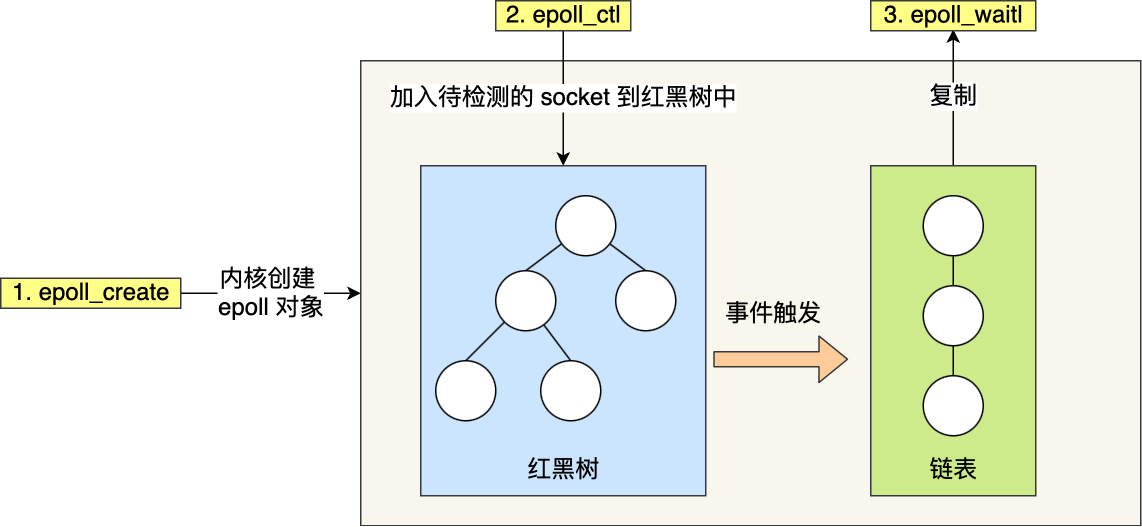

從下圖你可以看到 epoll 相關的介面作用：

epoll 的方式即使監聽的 Socket 數量越多的時候，效率不會大幅度降低，能夠同時監聽的 Socket 的數目也非常的多了，上限就為系統定義的行程打開的最大檔案描述符個數，因而，epoll 被稱為解決 C10K 問題的利器，

插個題外話，網上文章不少說，epoll_wait 回傳時，對于就緒的事件，epoll使用的是共享記憶體的方式，即用戶態和內核態都指向了就緒鏈表，所以就避免了記憶體拷貝消耗，

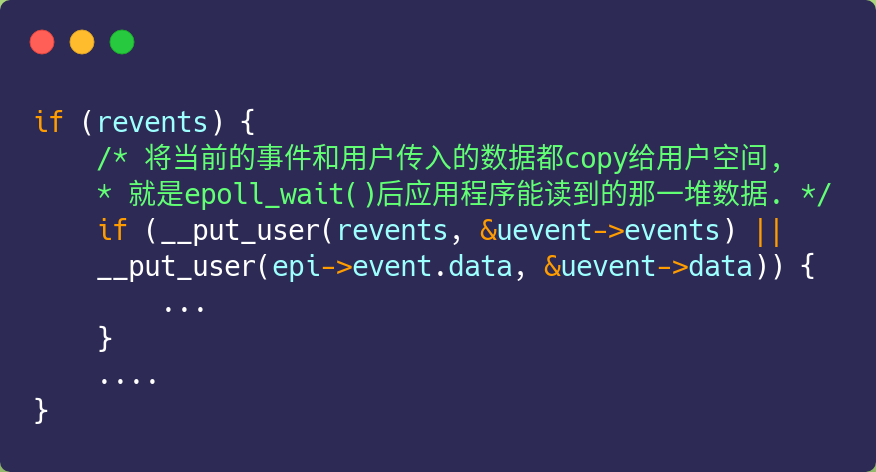

這是錯的！看過 epoll 內核原始碼的都知道，壓根就沒有使用共享記憶體這個玩意，你可以從下面這份代碼看到， epoll_wait 實作的內核代碼中呼叫了 __put_user 函式，這個函式就是將資料從內核拷貝到用戶空間，

好了，這個題外話就說到這了，我們繼續！

epoll 支持兩種事件觸發模式，分別是邊緣觸發（edge-triggered，ET）和水平觸發（level-triggered，LT），

這兩個術語還挺抽象的，其實它們的區別還是很好理解的，

• 使用邊緣觸發模式時，當被監控的 Socket 描述符上有可讀事件發生時，服務器端只會從 epoll_wait 中蘇醒一次，即使行程沒有呼叫 read 函式從內核讀取資料，也依然只蘇醒一次，因此我們程式要保證一次性將內核緩沖區的資料讀取完；
• 使用水平觸發模式時，當被監控的 Socket 上有可讀事件發生時，服務器端不斷地從 epoll_wait 中蘇醒，直到內核緩沖區資料被 read 函式讀完才結束，目的是告訴我們有資料需要讀取；

舉個例子，你的快遞被放到了一個快遞箱里，如果快遞箱只會通過短信通知你一次，即使你一直沒有去取，它也不會再發送第二條短信提醒你，這個方式就是邊緣觸發；如果快遞箱發現你的快遞沒有被取出，它就會不停地發短信通知你，直到你取出了快遞，它才消停，這個就是水平觸發的方式，

這就是兩者的區別，水平觸發的意思是只要滿足事件的條件，比如內核中有資料需要讀，就一直不斷地把這個事件傳遞給用戶；而邊緣觸發的意思是只有第一次滿足條件的時候才觸發，之后就不會再傳遞同樣的事件了，

如果使用水平觸發模式，當內核通知檔案描述符可讀寫時，接下來還可以繼續去檢測它的狀態，看它是否依然可讀或可寫，所以在收到通知后，沒必要一次執行盡可能多的讀寫操作，

如果使用邊緣觸發模式，I/O 事件發生時只會通知一次，而且我們不知道到底能讀寫多少資料，所以在收到通知后應盡可能地讀寫資料，以免錯失讀寫的機會，因此，我們會回圈從檔案描述符讀寫資料，那么如果檔案描述符是阻塞的，沒有資料可讀寫時，行程會阻塞在讀寫函式那里，程式就沒辦法繼續往下執行，所以，邊緣觸發模式一般和非阻塞 I/O 搭配使用，程式會一直執行 I/O 操作，直到系統呼叫（如 read 和 write）回傳錯誤，錯誤型別為 EAGAIN 或 EWOULDBLOCK，

一般來說，邊緣觸發的效率比水平觸發的效率要高，因為邊緣觸發可以減少 epoll_wait 的系統呼叫次數，系統呼叫也是有一定的開銷的的，畢竟也存在背景關系的切換，

select/poll 只有水平觸發模式，epoll 默認的觸發模式是水平觸發，但是可以根據應用場景設定為邊緣觸發模式，

另外，使用 I/O 多路復用時，最好搭配非阻塞 I/O 一起使用，Linux 手冊關于 select 的內容中有如下說明：

Under Linux, select() may report a socket file descriptor as “ready for reading”, while nevertheless a subsequent read blocks. This could for example happen when data has arrived but upon examination has wrong checksum and is discarded. There may be other circumstances in which a file descriptor is spuriously reported as ready. Thus it may be safer to use O_NONBLOCK on sockets that should not block.

我谷歌翻譯的結果：

在Linux下，select() 可能會將一個 socket 檔案描述符報告為 “準備讀取”，而后續的讀取塊卻沒有，例如，當資料已經到達，但經檢查后發現有錯誤的校驗和而被丟棄時，就會發生這種情況，也有可能在其他情況下，檔案描述符被錯誤地報告為就緒，因此，在不應該阻塞的 socket 上使用 O_NONBLOCK 可能更安全，

簡單點理解，就是多路復用 API 回傳的事件并不一定可讀寫的，如果使用阻塞 I/O， 那么在呼叫 read/write 時則會發生程式阻塞，因此最好搭配非阻塞 I/O，以便應對極少數的特殊情況，

總結

最基礎的 TCP 的 Socket 編程，它是阻塞 I/O 模型，基本上只能一對一通信，那為了服務更多的客戶端，我們需要改進網路 I/O 模型，

比較傳統的方式是使用多行程/執行緒模型，每來一個客戶端連接，就分配一個行程/執行緒，然后后續的讀寫都在對應的行程/執行緒，這種方式處理 100 個客戶端沒問題，但是當客戶端增大到 10000 個時，10000 個行程/執行緒的調度、背景關系切換以及它們占用的記憶體，都會成為瓶頸，

為了解決上面這個問題，就出現了 I/O 的多路復用，可以只在一個行程里處理多個檔案的 I/O，Linux 下有三種提供 I/O 多路復用的 API，分別是： select、poll、epoll，

select 和 poll 并沒有本質區別，它們內部都是使用「線性結構」來存盤行程關注的 Socket 集合，

在使用的時候，首先需要把關注的 Socket 集合通過 select/poll 系統呼叫從用戶態拷貝到內核態，然后由內核檢測事件，當有網路事件產生時，內核需要遍歷行程關注 Socket 集合，找到對應的 Socket，并設定其狀態為可讀/可寫，然后把整個 Socket 集合從內核態拷貝到用戶態，用戶態還要繼續遍歷整個 Socket 集合找到可讀/可寫的 Socket，然后對其處理，

很明顯發現，select 和 poll 的缺陷在于，當客戶端越多，也就是 Socket 集合越大，Socket 集合的遍歷和拷貝會帶來很大的開銷，因此也很難應對 C10K，

epoll 是解決 C10K 問題的利器，通過兩個方面解決了 select/poll 的問題，

• epoll 在內核里使用「紅黑樹」來關注行程所有待檢測的 Socket，紅黑樹是個高效的資料結構，增刪查一般時間復雜度是 O(logn)，通過對這棵黑紅樹的管理，不需要像 select/poll 在每次操作時都傳入整個 Socket 集合，減少了內核和用戶空間大量的資料拷貝和記憶體分配，
• epoll 使用事件驅動的機制，內核里維護了一個「鏈表」來記錄就緒事件，只將有事件發生的 Socket 集合傳遞給應用程式，不需要像 select/poll 那樣輪詢掃描整個集合（包含有和無事件的 Socket ），大大提高了檢測的效率，

而且，epoll 支持邊緣觸發和水平觸發的方式，而 select/poll 只支持水平觸發，一般而言，邊緣觸發的方式會比水平觸發的效率高，
