提示：小白自學，大神看到不對的地方請指出指導一下，
中斷是啥
中斷可以這樣比喻：你在做一件事情，然后電話打進來，你去做電話里要求你做的是，然后做完了又回來做剛才沒做完的事情，
NVIC
嵌套向量中斷控制器，屬于內核外設，管理著包括內核和片上所有外設的中斷相關的功能，
EXTI
外部 中斷/事件 控制器

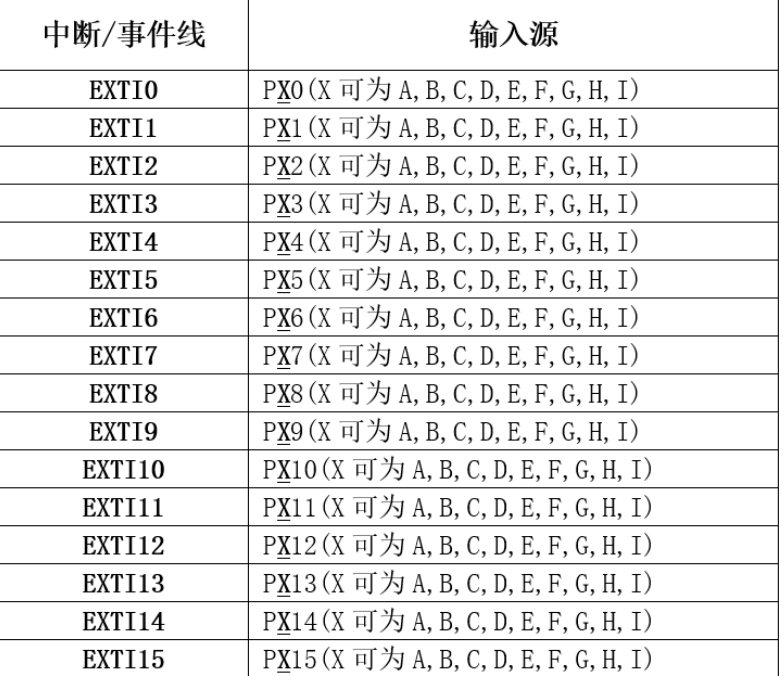

EXTI 有20個中斷/事件線，每個GPIO都可以被設定為輸入線，占用 EXTI0至EXTI15，

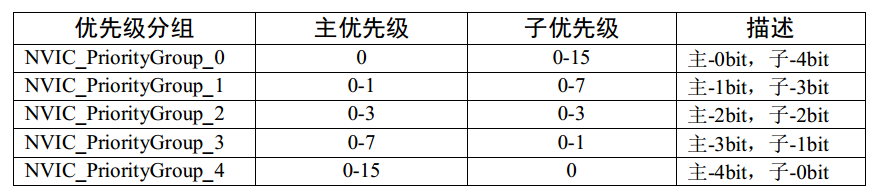

中斷分組、主優先級、子優先級
一般來說先選定優先級分組，選好之后就不要改了，因為改分組可能會使程式錯亂，然后配置主優先級和子優先級，
如果同一分組里，主優先級相同，子優先級越低，越先發生，如果是主優先級不同，那么主優先級越低，也越先發生，等一個發生完了，再接下一個發生…當然，如果一個優先級高的先發生了，這是來了個低的，是不會打斷這個正在發生的，
配置程序分析
用的是按鍵中斷1.初始化要連接到EXTI的GPIO
代碼如下（示例）：
GPIO_InitTypeDef GPIO_InitStruct; //宣告結構體
RCC_APB2PeriphClockCmd(KEY1_INT_GPIO_CLK, ENABLE); //開時鐘
GPIO_InitStruct.GPIO_Pin = KEY1_INT_GPIO_PIN; //配置按鍵的引腳
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; //配置模式
GPIO_Init( KEY1_INT_GPIO_PORT , &GPIO_InitStruct); //埠初始化寫入
2.初始化EXTI用于產生中斷/事件
代碼如下（示例）：
EXTI_InitTypeDef EXTI_InitStruct;//宣告結構體
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//打開APB2的時鐘
GPIO_EXTILineConfig( GPIO_PortSourceGPIOA, GPIO_PinSource0);//選擇GPIO引腳作為EXTI線
EXTI_InitStruct.EXTI_Line = EXTI_Line0;//選擇EXTI線
EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;//選擇中斷模式
EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;//選擇上升觸發型別
EXTI_InitStruct.EXTI_LineCmd = ENABLE;//EXTI使能
EXTI_Init( &EXTI_InitStruct);
3.初始化NVIC，用于處理中斷
代碼如下（示例）
NVIC_InitTypeDef NVIC_InitStruct;//宣告結構體
NVIC_PriorityGroupConfig( NVIC_PriorityGroup_1);//選擇優先級分組
NVIC_InitStruct.NVIC_IRQChannel = EXTI0_IRQn;//選擇中斷源
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;//選擇主優先級
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;//選擇子優先級
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;//中斷使能
NVIC_Init( &NVIC_InitStruct);

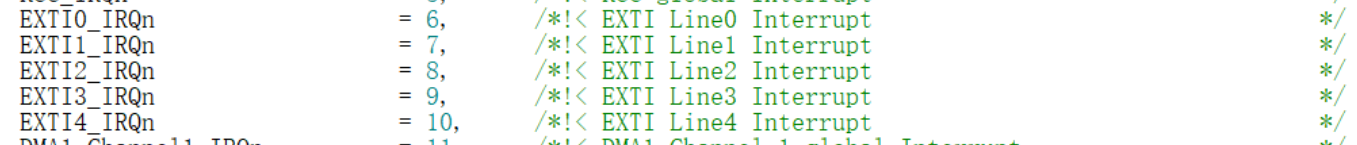

NVIC_IROChannel：用來設定中斷源，不同的中斷中斷源不一樣，且不可寫錯，即使寫錯了程式也不會報錯，只會導致不回應中斷，
有需要的可以去韌體庫里查所需要的中斷源
4.撰寫中斷服務函式
#define LED_G_TOGGLE {LED_GPIO_PORT->ODR ^= LED_GPIO_PIN;}//暫存器異或實作亮滅
void EXTI0_IRQHandler(void)
{
if(EXTI_GetITStatus( EXTI_Line0) != RESET )//檢測是否按下
{
LED_TOGGLE;//燈亮滅
}
EXTI_ClearITPendingBit( EXTI_Line0 );//清除
}
5.主函式
int main(void)
{
LED_GPIO_Config();
EXTI_KEY1_Config();
while(1)
{
}
}
總結
算是對STM32的中斷有了個了解，會用按鍵中斷來電燈，這算是入門的一大步嘛？哈哈哈，
