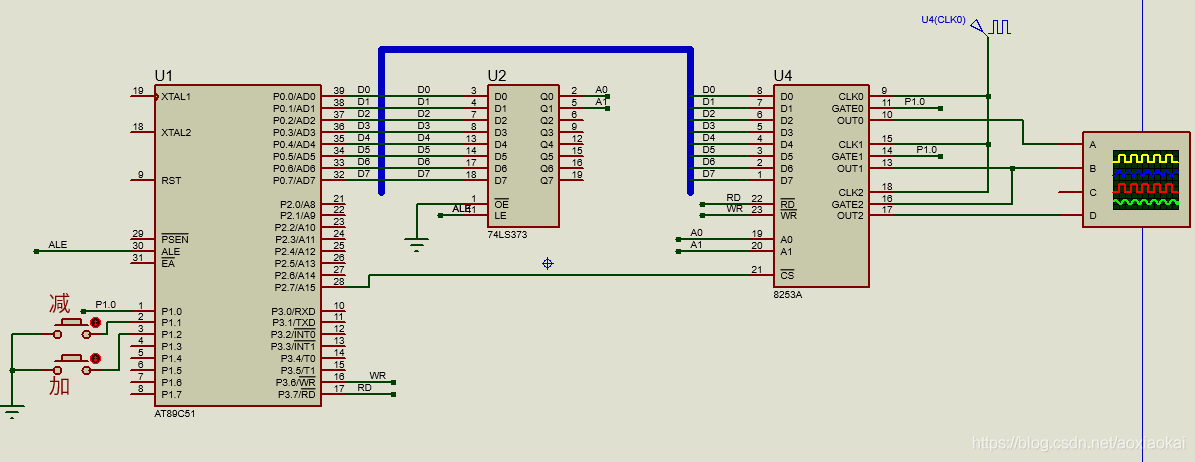

首先，在proteus里選擇相關器件并連接電路如圖所示：
電路如圖所示，單片機通過總線方式和8253介面，
P0口資料總線和8253的資料總線連接，P0口經過74LS373地址鎖存器鎖存低8位地址，其中低兩位地址線A0和A1與8253的A0、A1連接，單片機的地址鎖存信號ALE作74LS373的鎖存信號，單片機的讀控制/RD和寫控制/WR分別與8253的/RD和/WR信號相連，
8253的片選信號/CS由單片機最高位地址P2.7控制，由圖可知8253的三個計數器資料口和命令口地址為0x7ff8~0x7ffb，計數通道0的時鐘信號頻率fclk0=1.19318MHz，GATE0信號由單片機P1.0控制，P1.1、P1.2口控制脈寬，

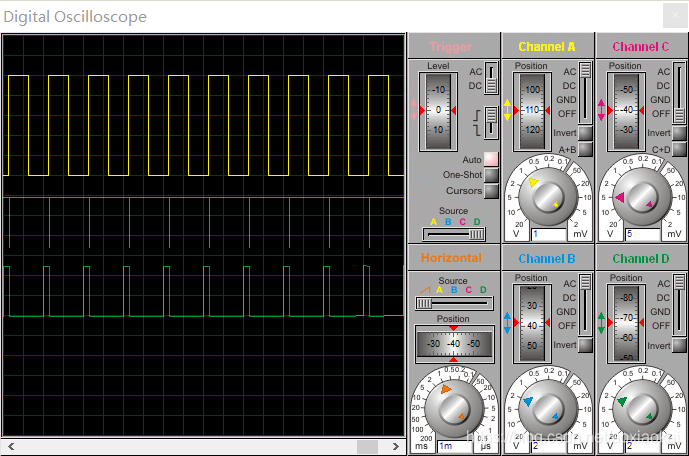

仿真結果如圖：
