51單片機~運放控制聲控電路

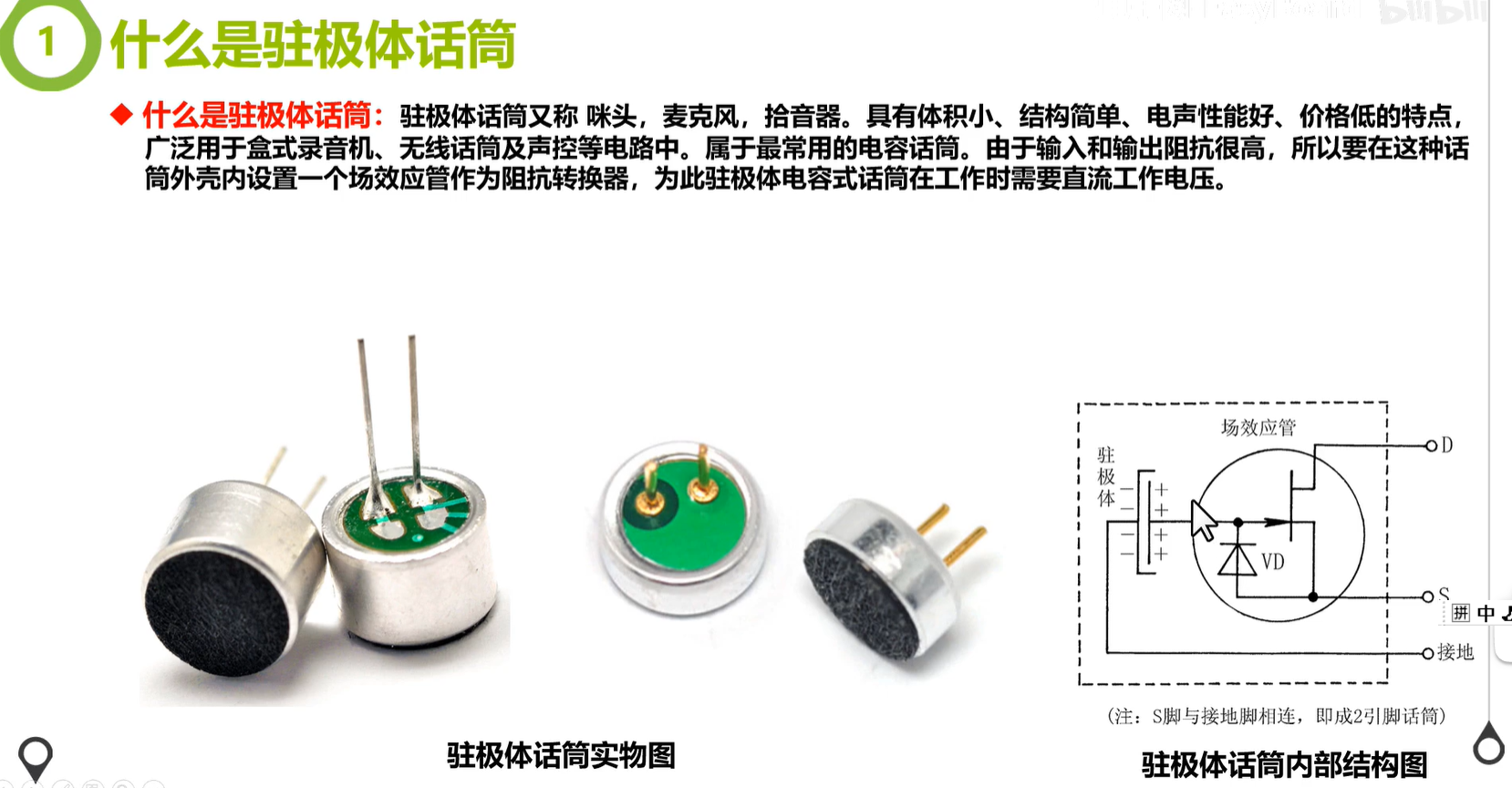

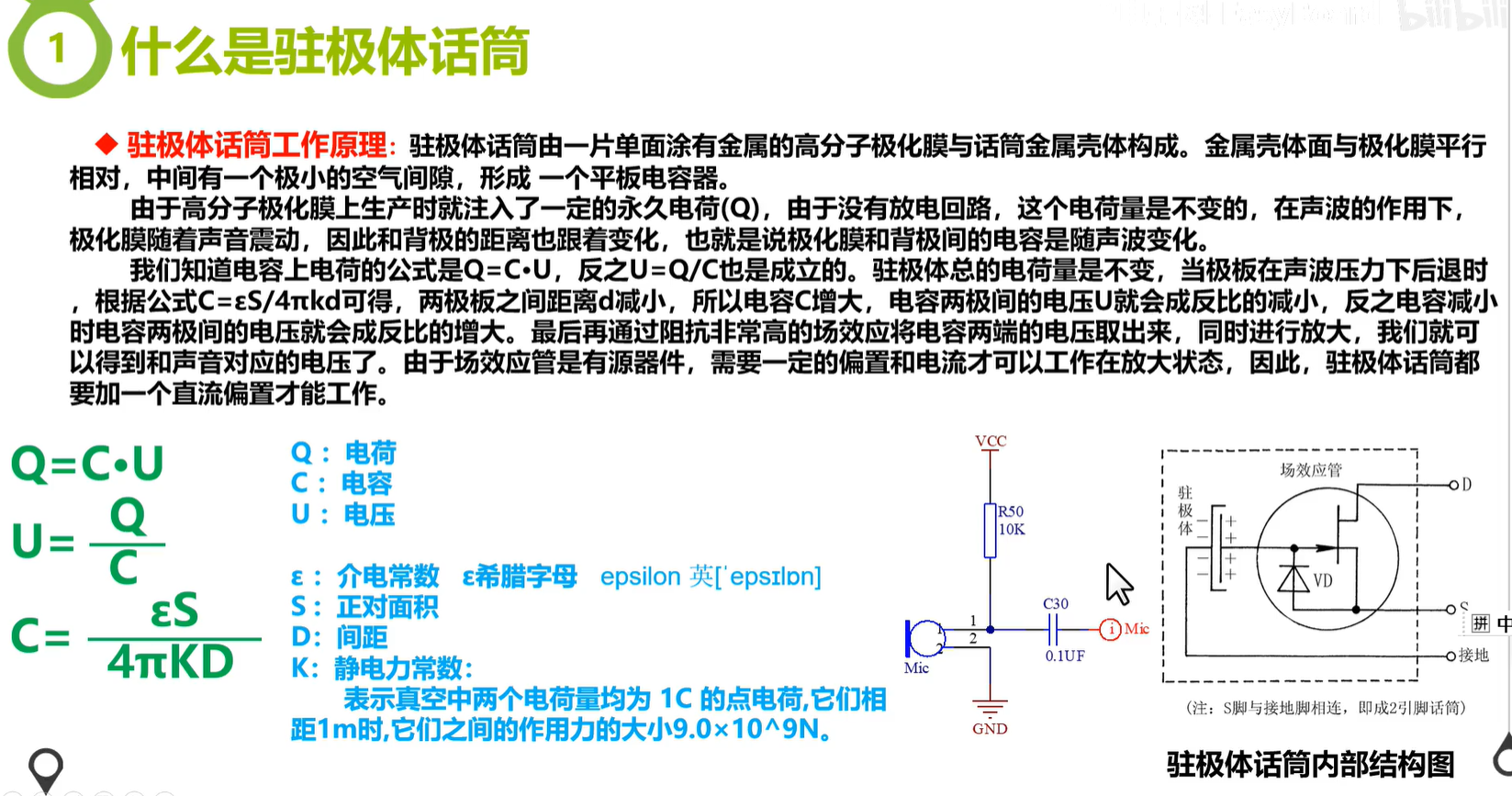

（一）駐極體話筒：

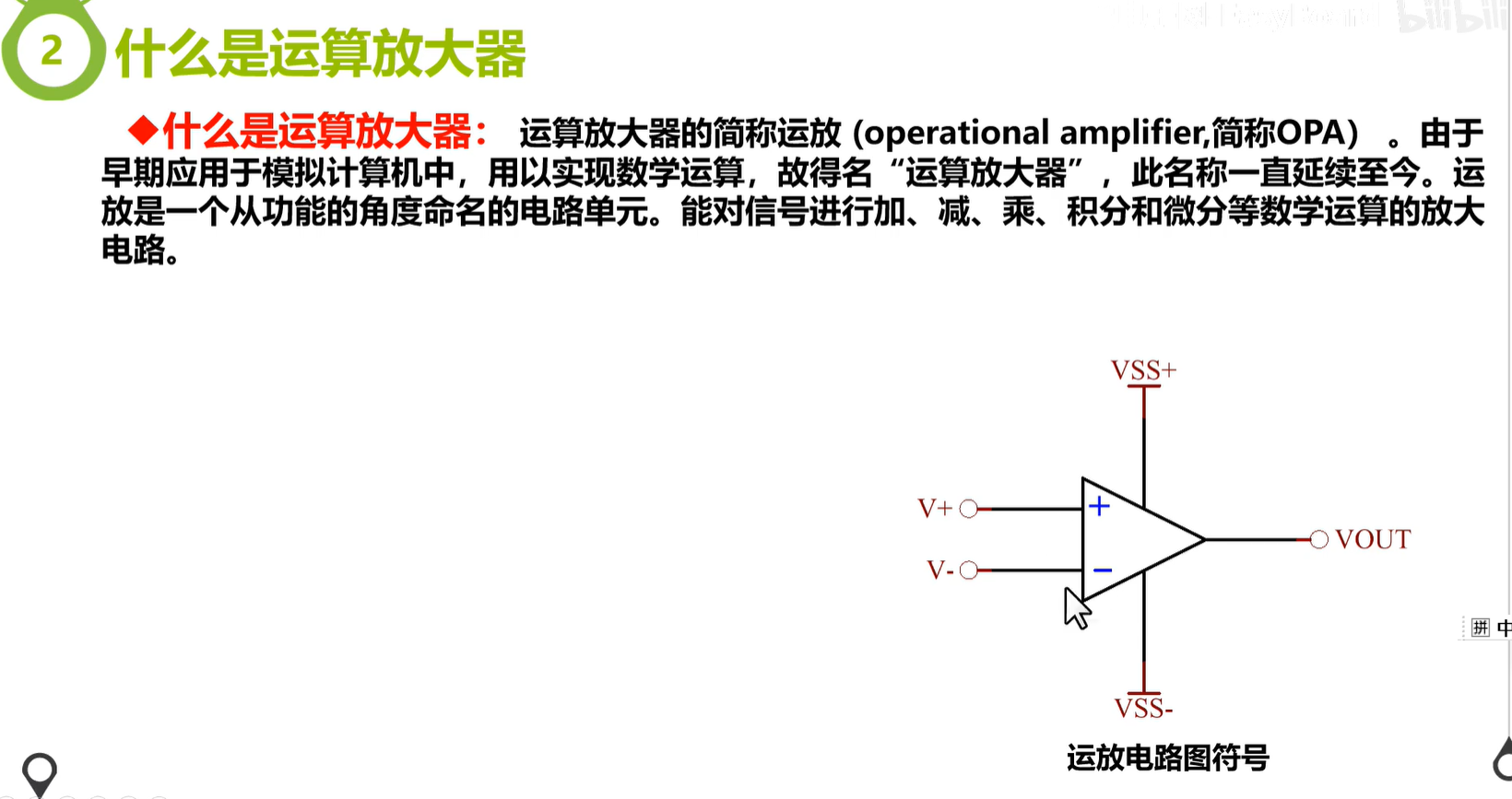

（二）運算放大器：

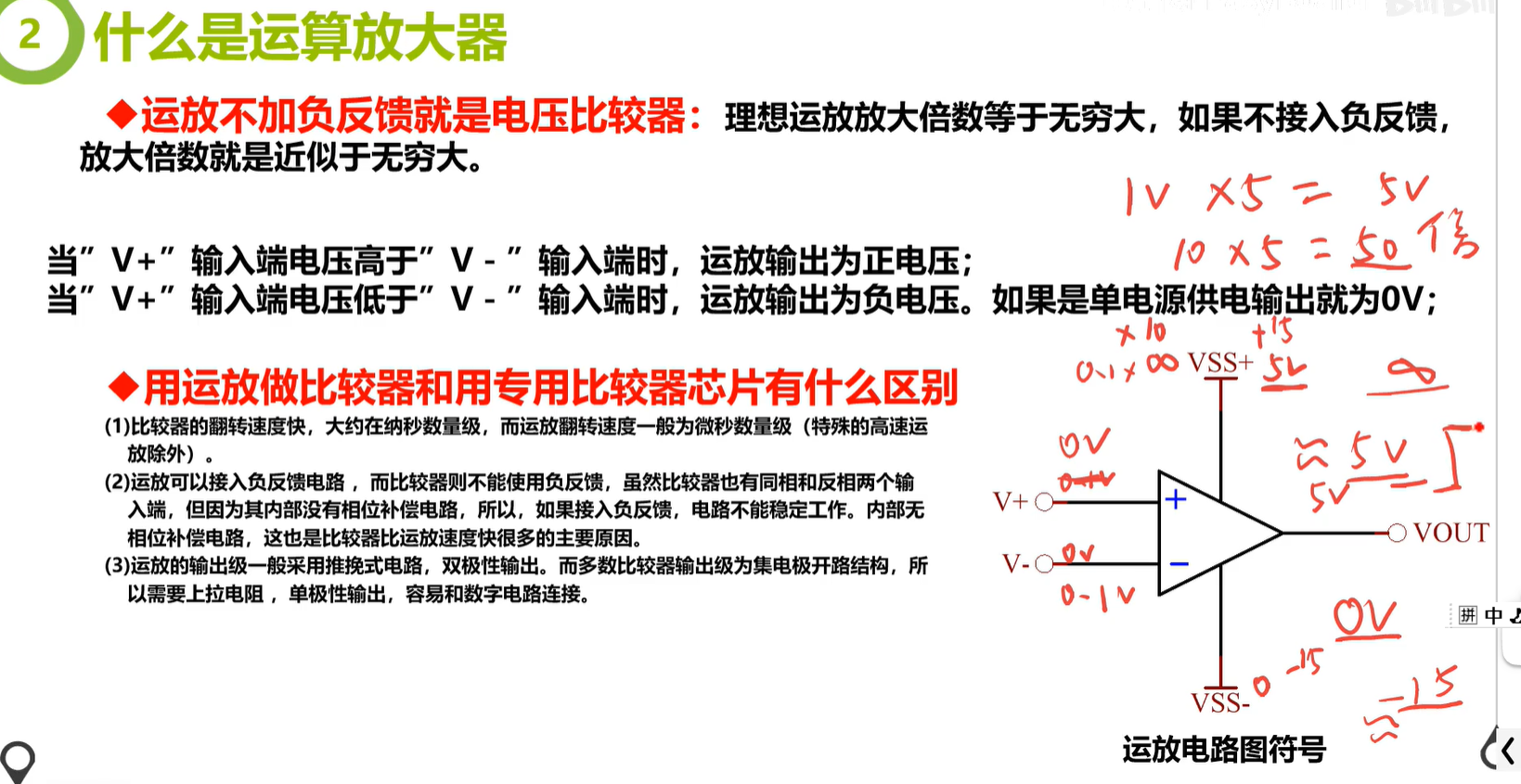

說明：在使用時V+和V-之間沒有壓差不進行電路放大，但是一旦有了壓差，就成為運算放大器，
（1）單電源：V+ > V-時，輸出1（輸出電壓是1所代表的VCC（VCC是多少伏就輸出多少伏）），V+ < V-時，輸出0，就是輸出0V，
（2）雙電源時：輸出所接正電壓和伏電壓（正負分別代表1和0）

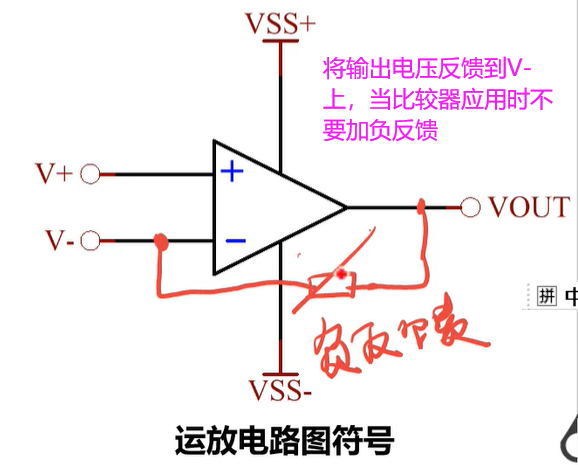

（3）負反饋：

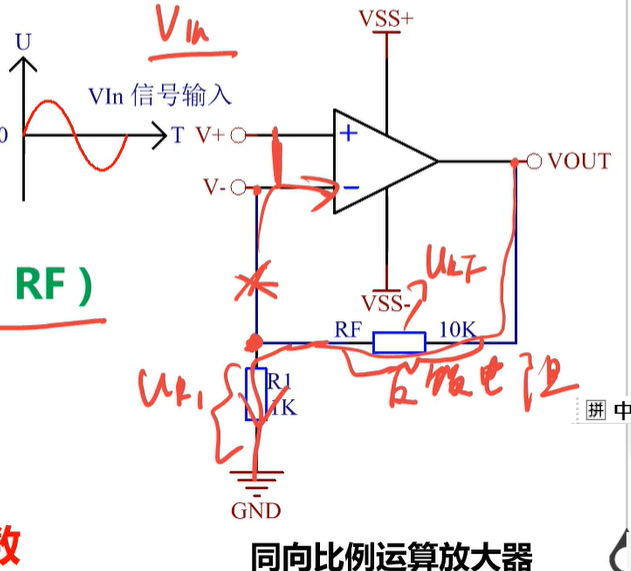

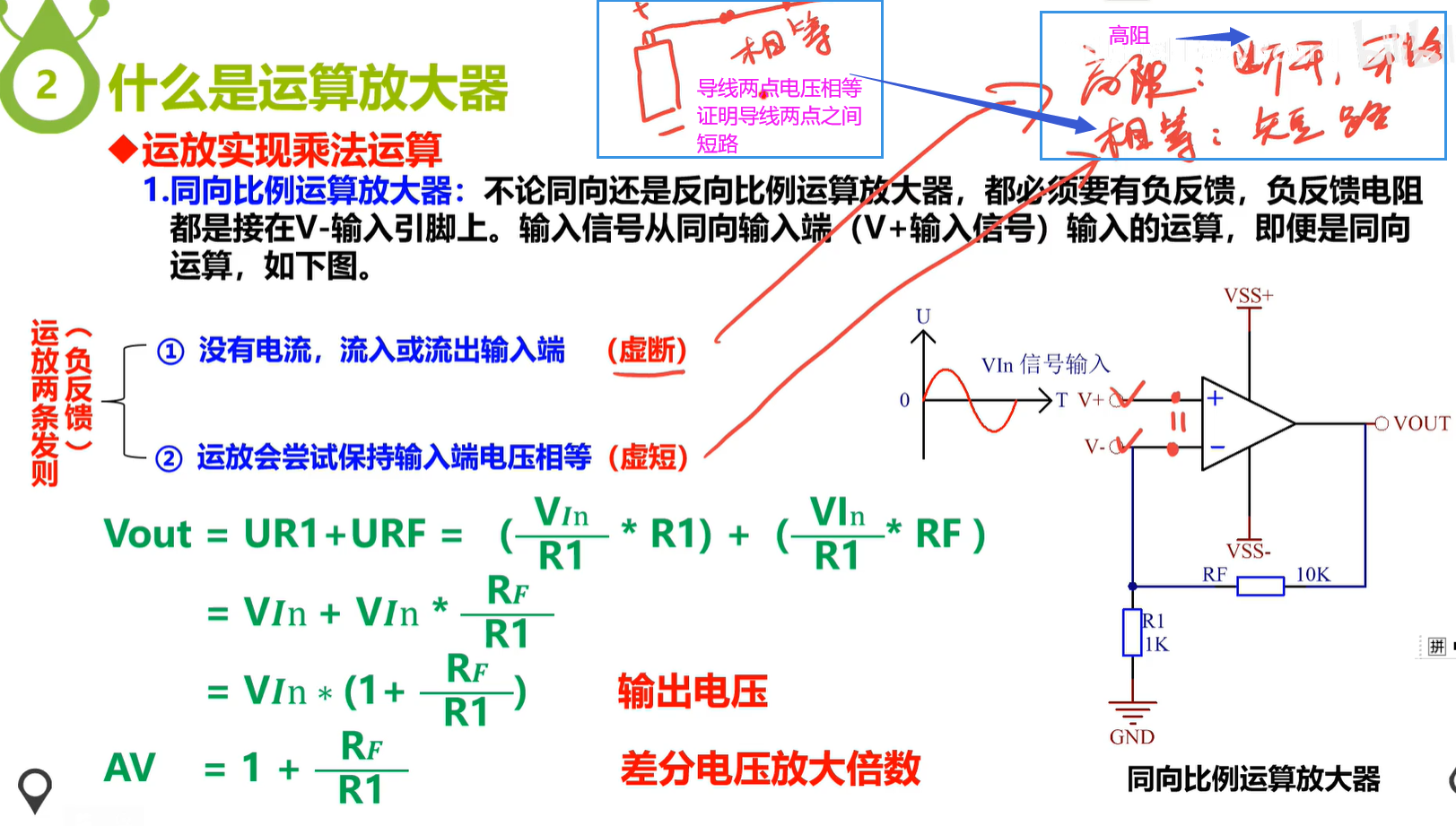

（4）運算放大器乘法運算~同向比例放大器：
解釋：1. 當負反饋電路接上時，Vout的輸出電壓（就是Vout到接地的電路電壓）Vout==VRF+VR1，由于負反饋接在V-，所以可以使用電流求電壓，
2. 由于運放使用時有虛短和續斷，所以V+和V-無電流流入，且V+電壓 = V-電壓 =VIn（自己設的，把V+電壓賦值過來），這個電壓就是R1上的結點電壓，下面是GND，所以R1的電壓就是VIn
3. 綜上，Vout=VIn/VR1VR1+VIn/VR1VRF
AV=1+RF/R1(化簡上式得到放大倍數–>相比V+放大了多少倍)
所以通過調整R1和RF的電阻可以調整放大倍數

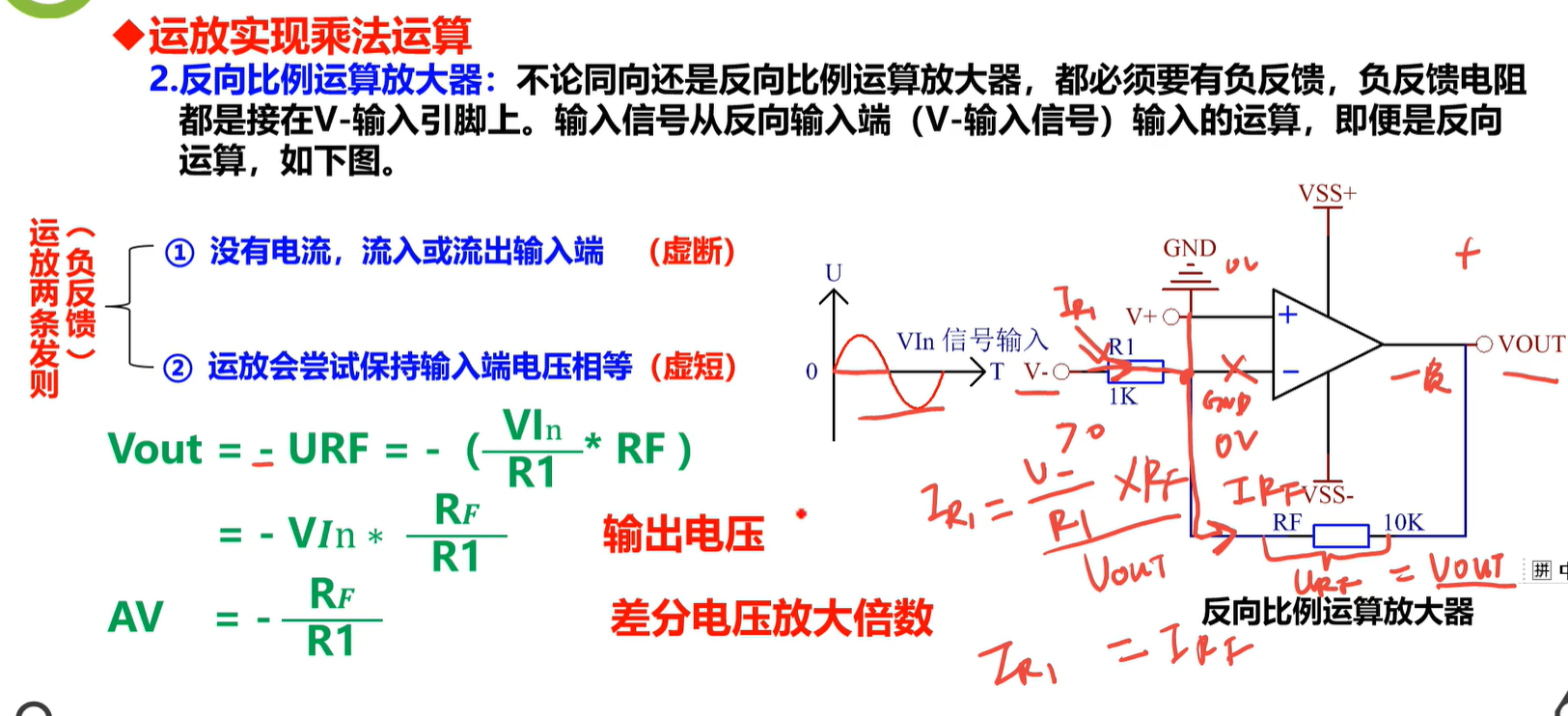

反向比例放大器：
1. 同樣遵循續斷和虛短的道理：V+接GND為0V，所以V-如果輸入正電壓則Vout輸出為負，
2. 原理，負反饋同樣接V-，由于V+=V-，所以R1后面接的GND（如下圖），所以Vout=VRF，由于V-流過R1時電壓變為0，所以I=V-/R1=VIn/R1(同樣VIn還是自己設的)
由于電流不能流入運放，所以RF的電流和R1電流相同（相當于通過Vout流出），
3. 綜上：Vout=-VIn/R1*RF（輸出為負）
AV=-RF/R1

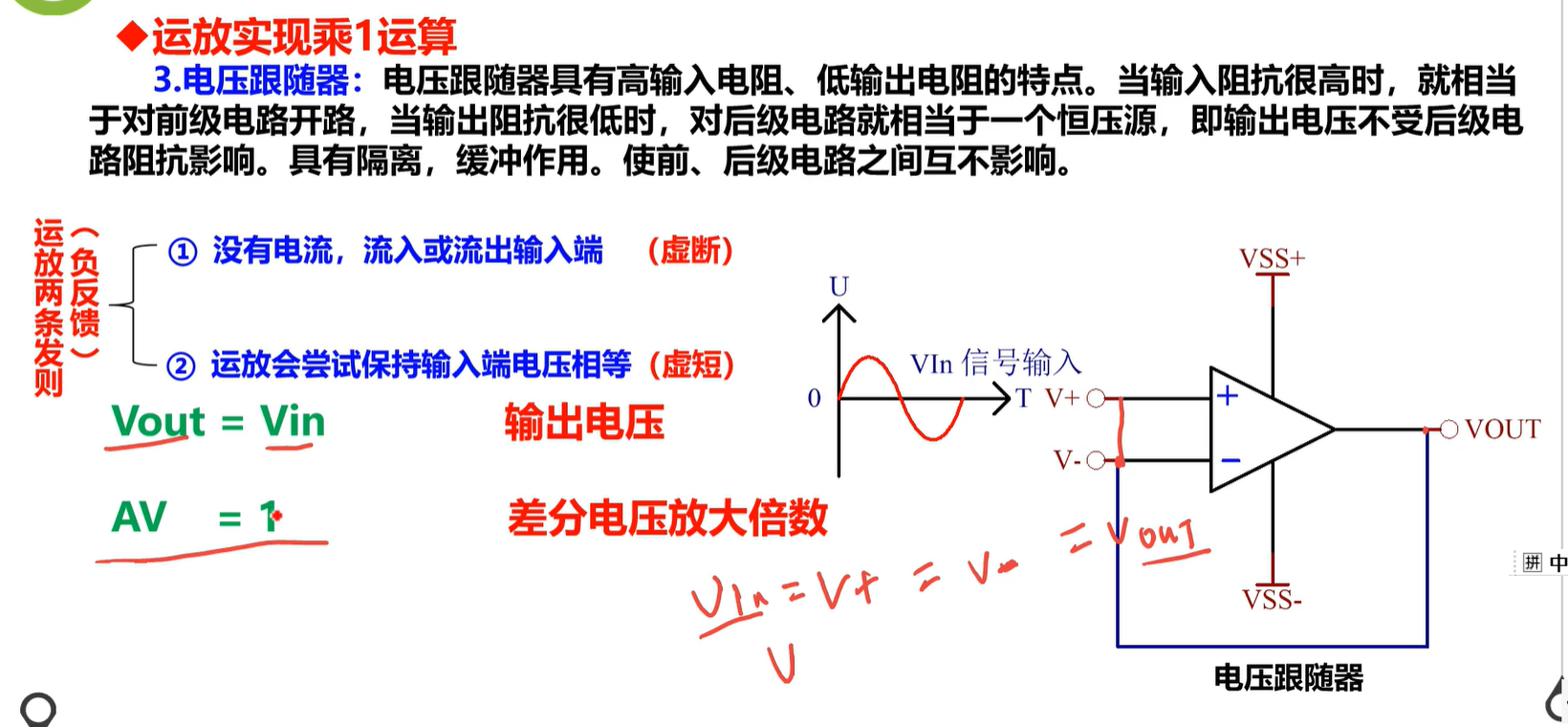

(5)電壓跟隨器：（就是不放大也不減小，跟隨輸入電壓）
根據續斷和虛短原理：
VIn=V+=V-=Vout

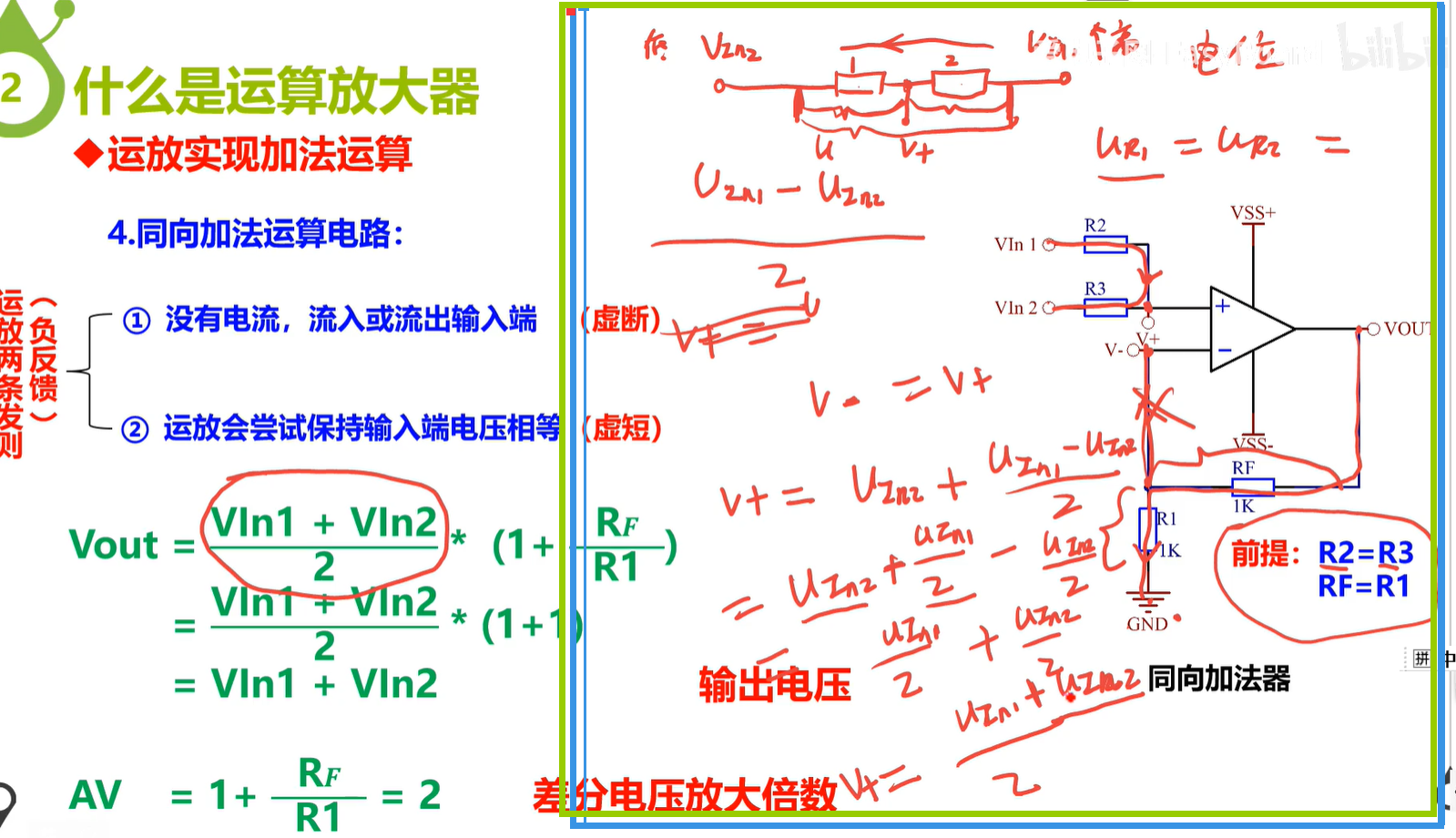

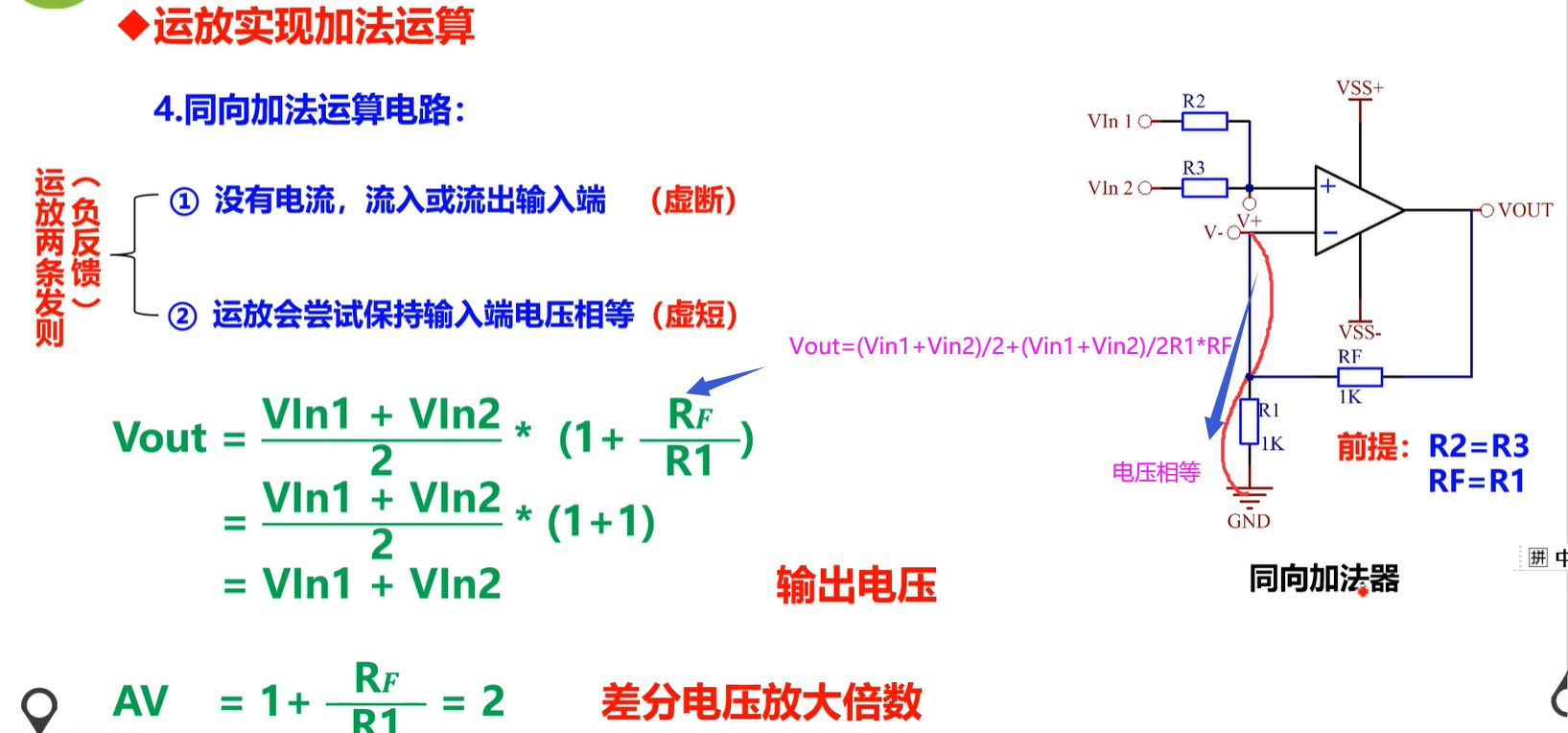

（6）運放實作加法運算：
注意前提：
R2=R3;
RF=R1;
由于Vin2電位低，所以我們的V+=低+R2的電壓和，最終為（Vin1+Vin2）/2;

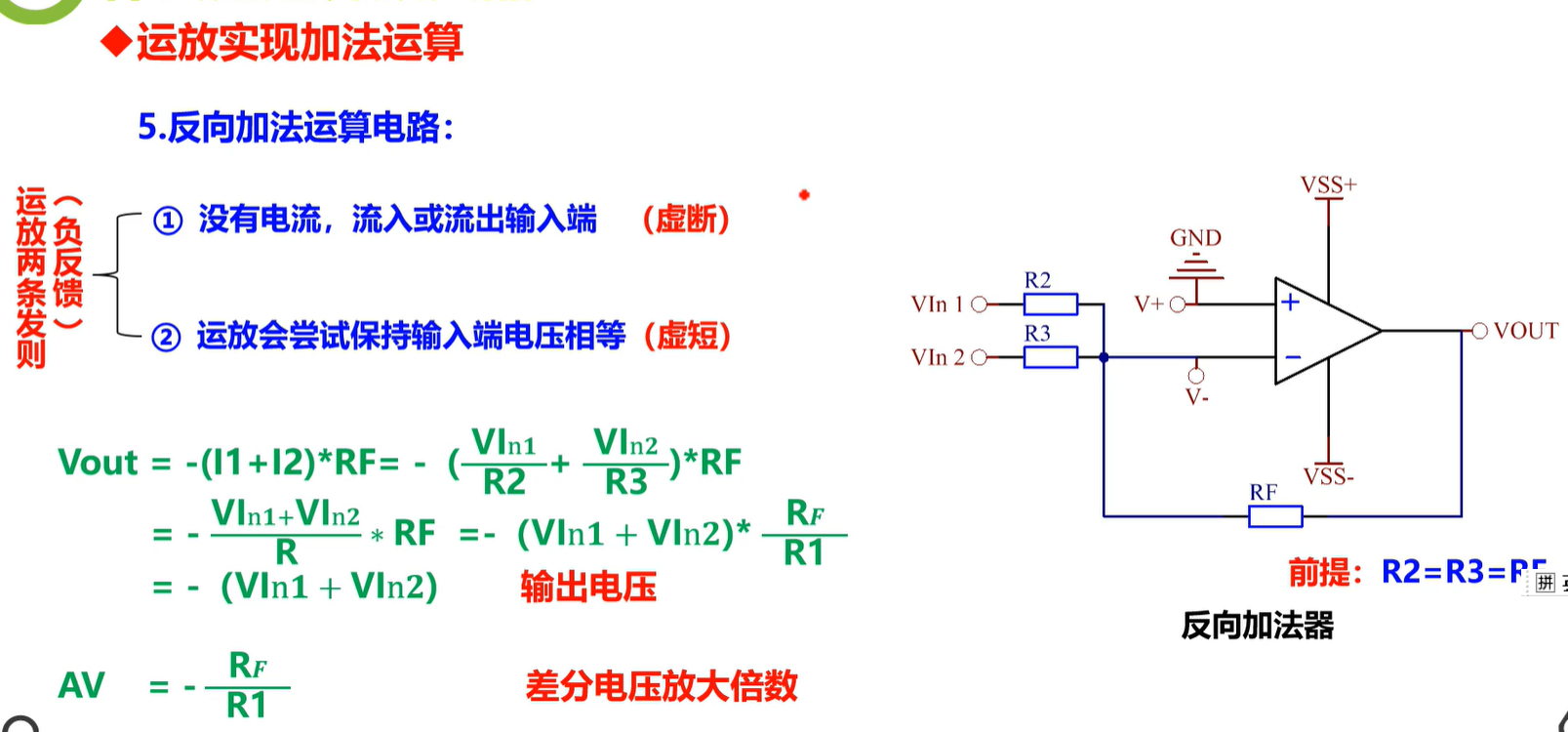

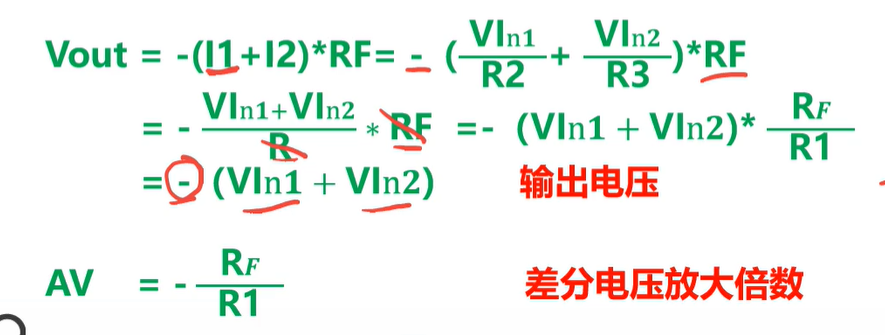

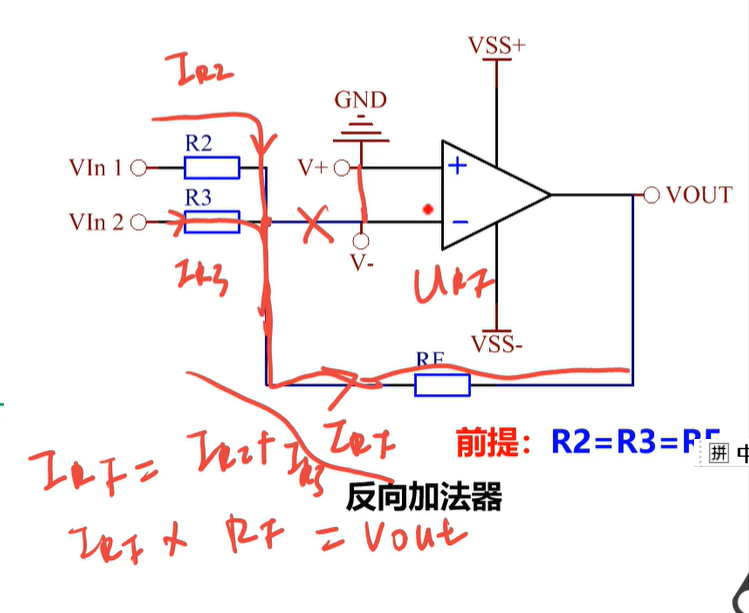

(7)反向加法運算電路：
注意前提R2=R3=RF
電流流向：

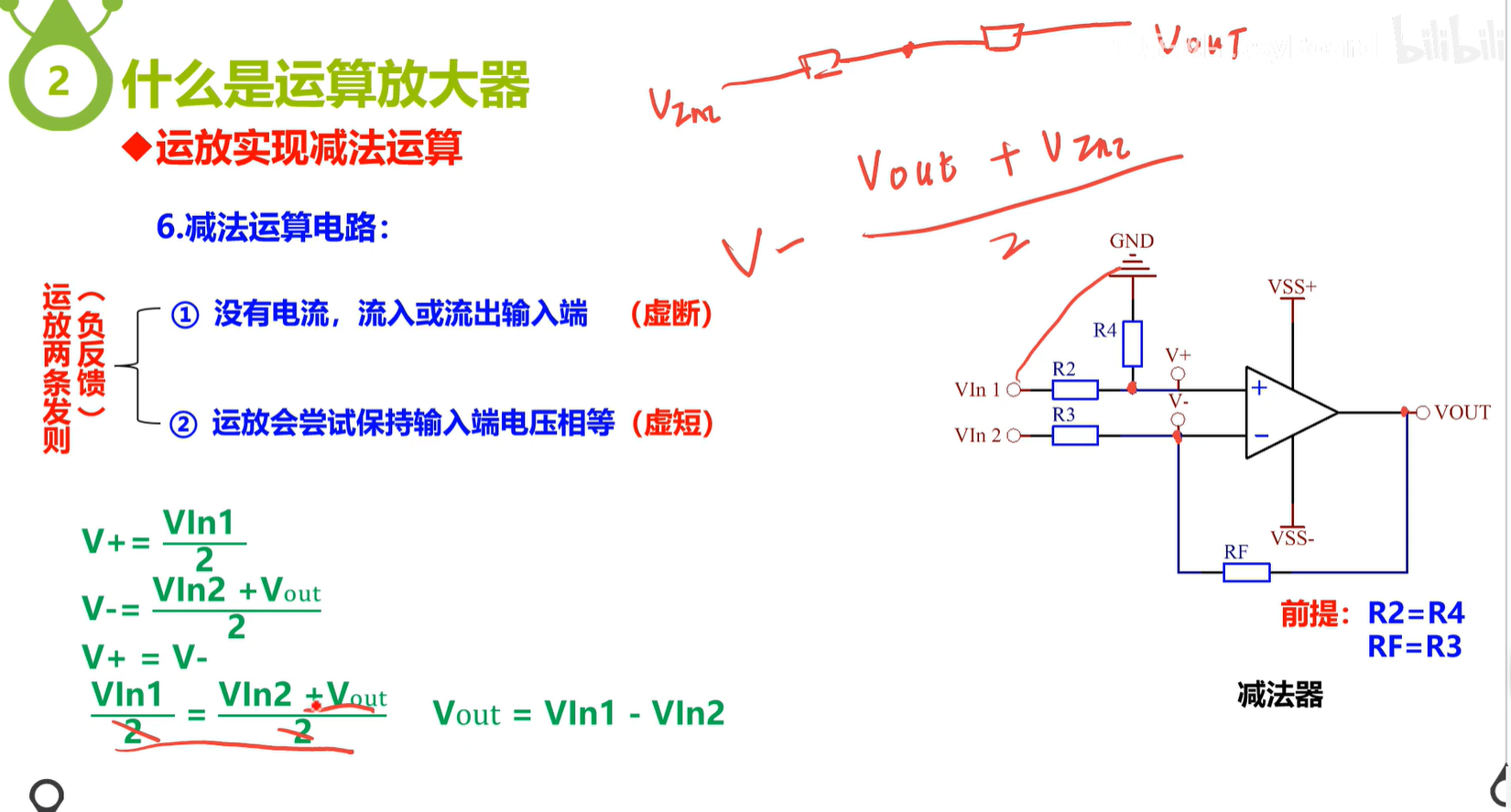

（8）減法運算電路：
注意前提：
R2=R4;
RF=R3;
解釋：由于前提可知，V+就是R4的電壓=V-；
再者R3=RF，所以V-=（Vin2+Vout）/2;也就=V+=Vin1/2；
最終得到Vout=Vin1-Vin2；

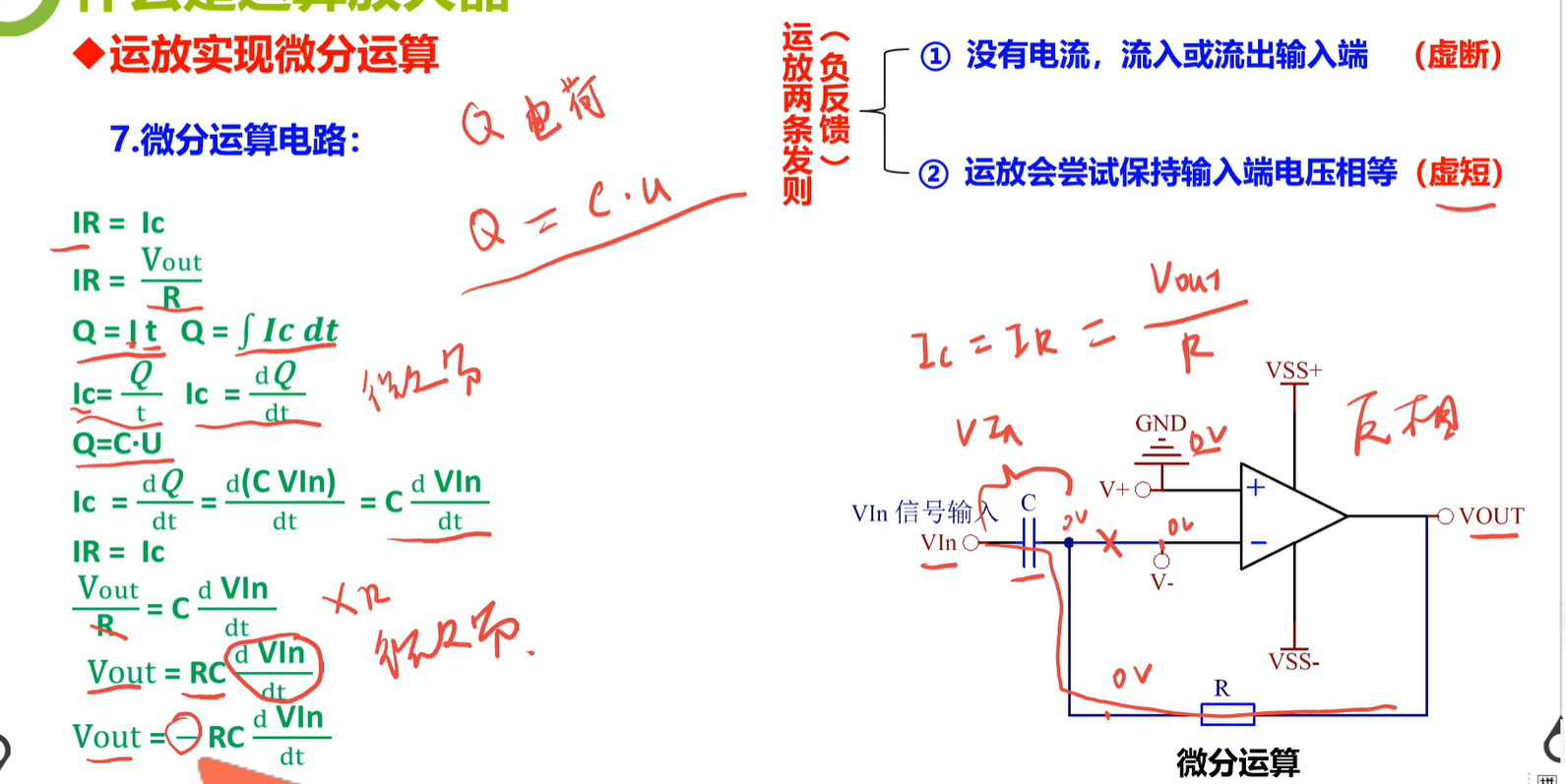

(9)運放實作微分運算：
不懂記住就行：Vout=-RC[d(Vin)/dt] ;*

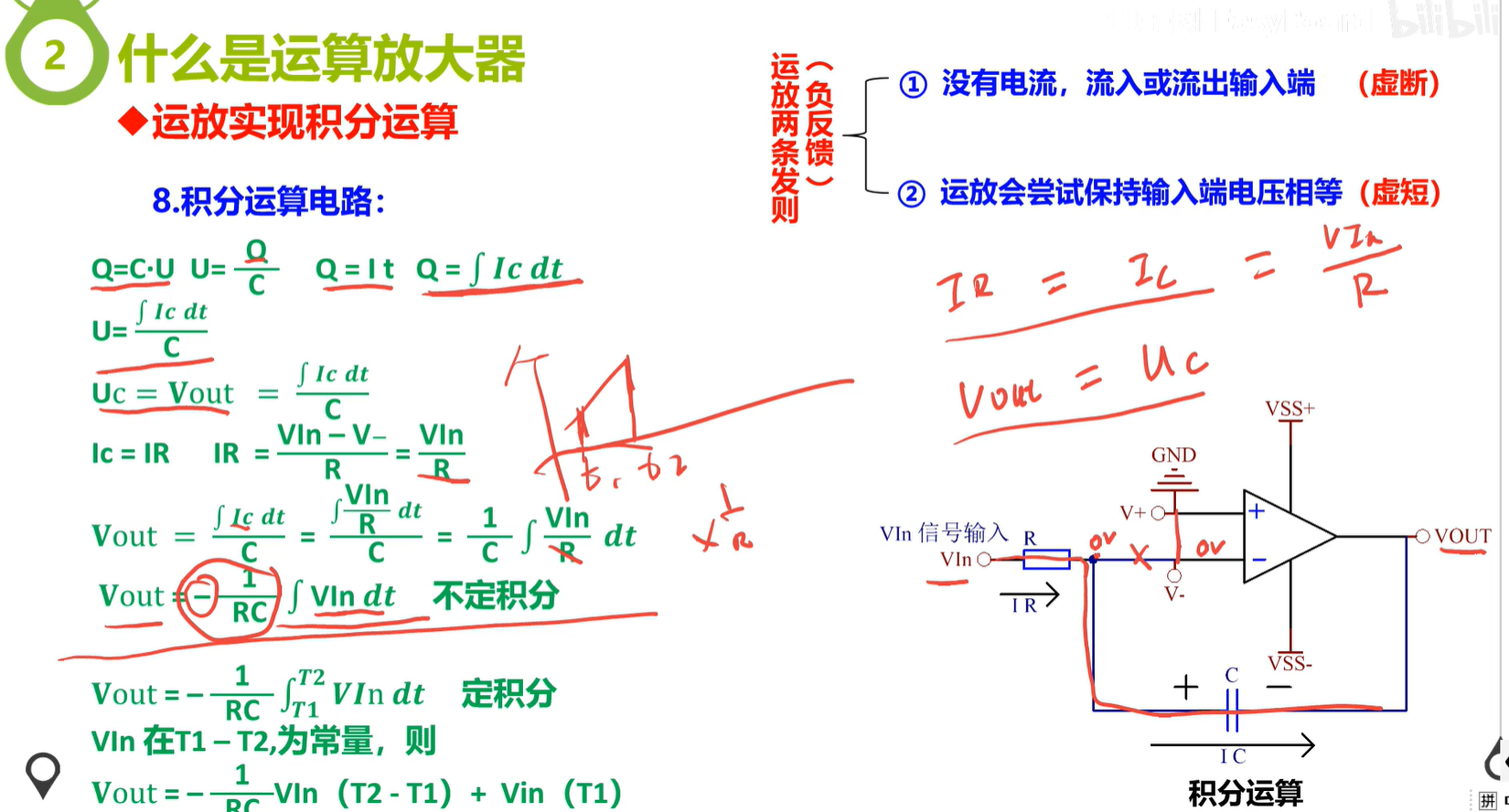

(10)積分運算電路：
同樣，記住結果就行：
Vout=-(1/RC) * ∫ Vin dt ;

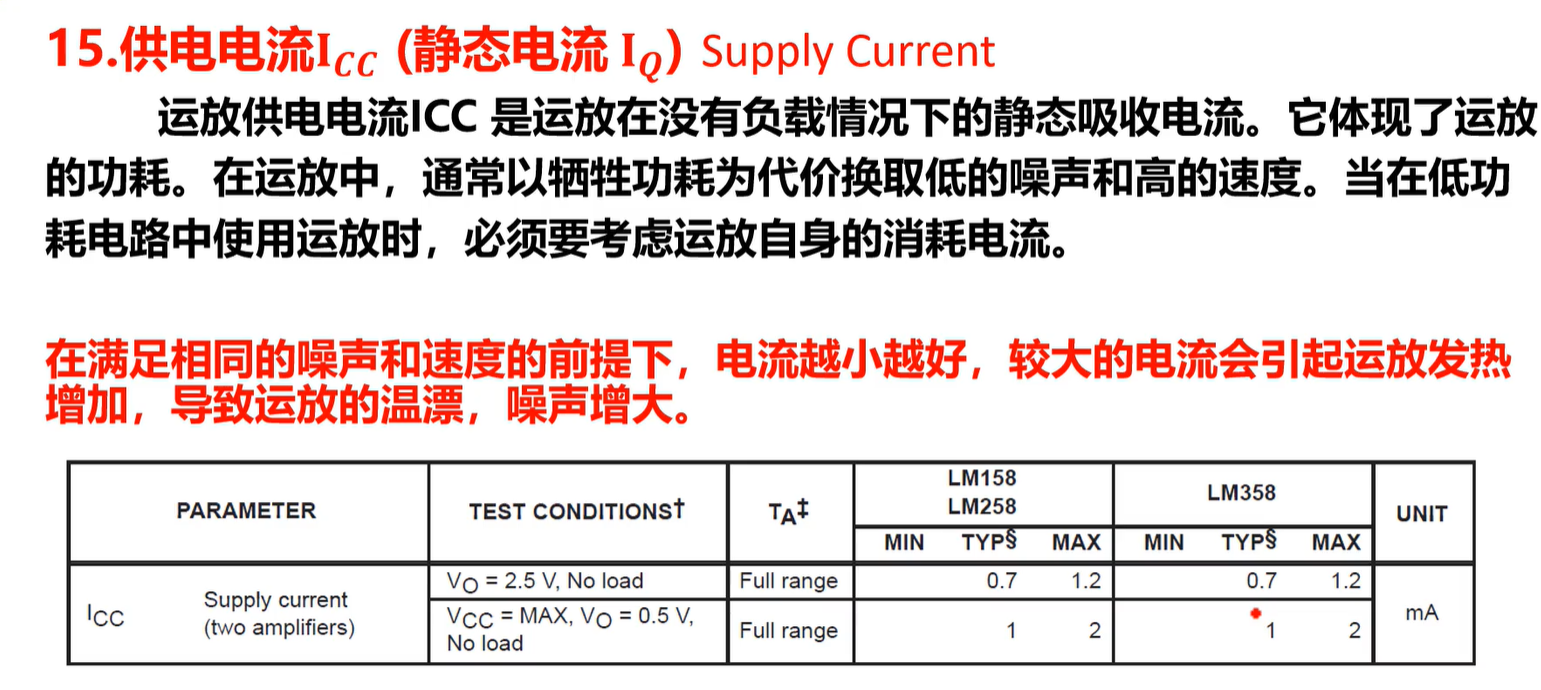

(三)運放引數詳解：

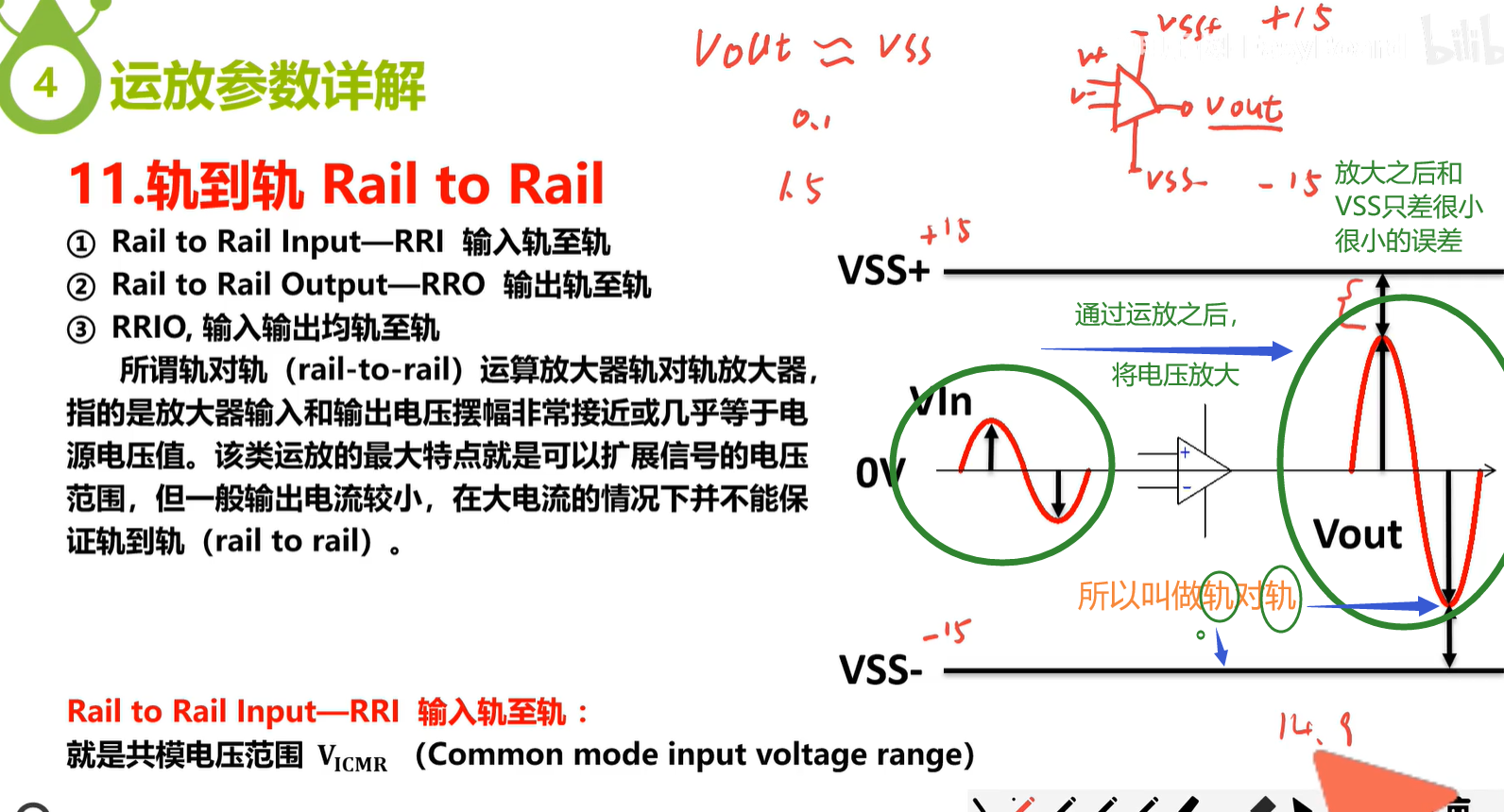

軌對軌：
1.輸出軌對軌：
2.輸入軌對軌（又名共模電壓范圍）：意思是Vin的偏值必須在VSS-1.5V之內，不能大于此值，

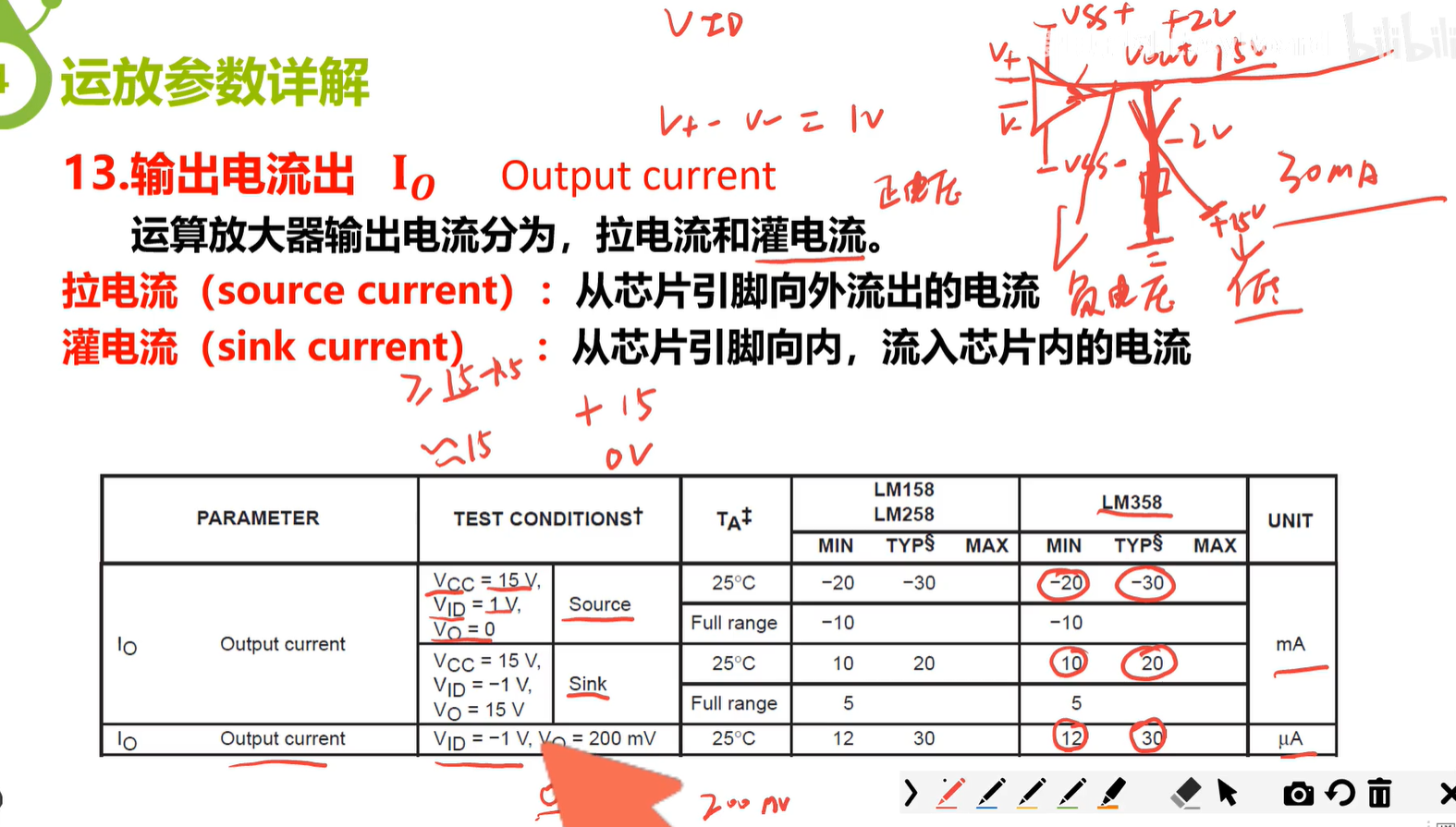

輸出電流:
source是拉電流，Sink灌電流，后面紅圈是輸出的（拉）灌電流的范圍：VID 是V+和V-的電壓差

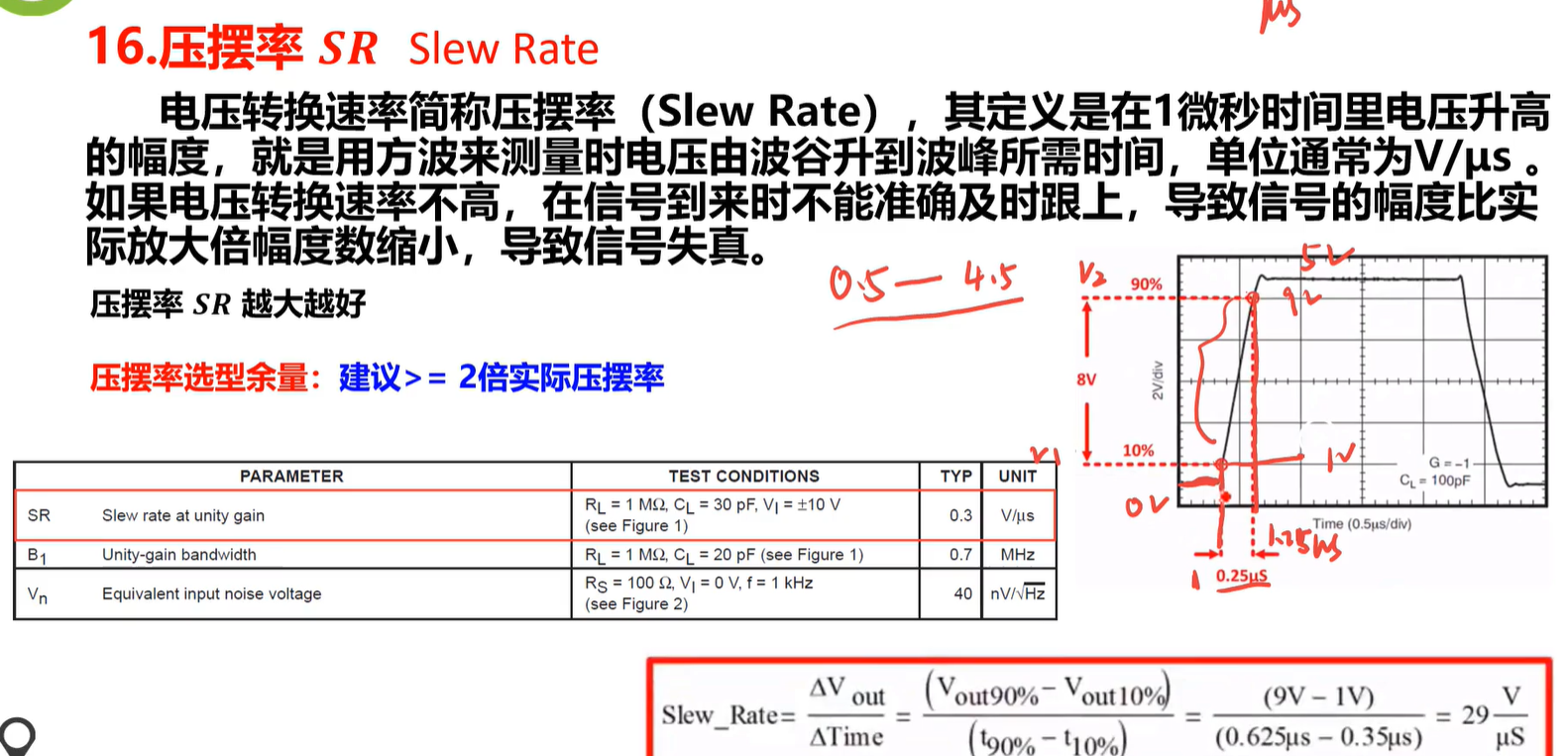

壓擺率（重點引數，必須掌握，對信號處理非常重要）：

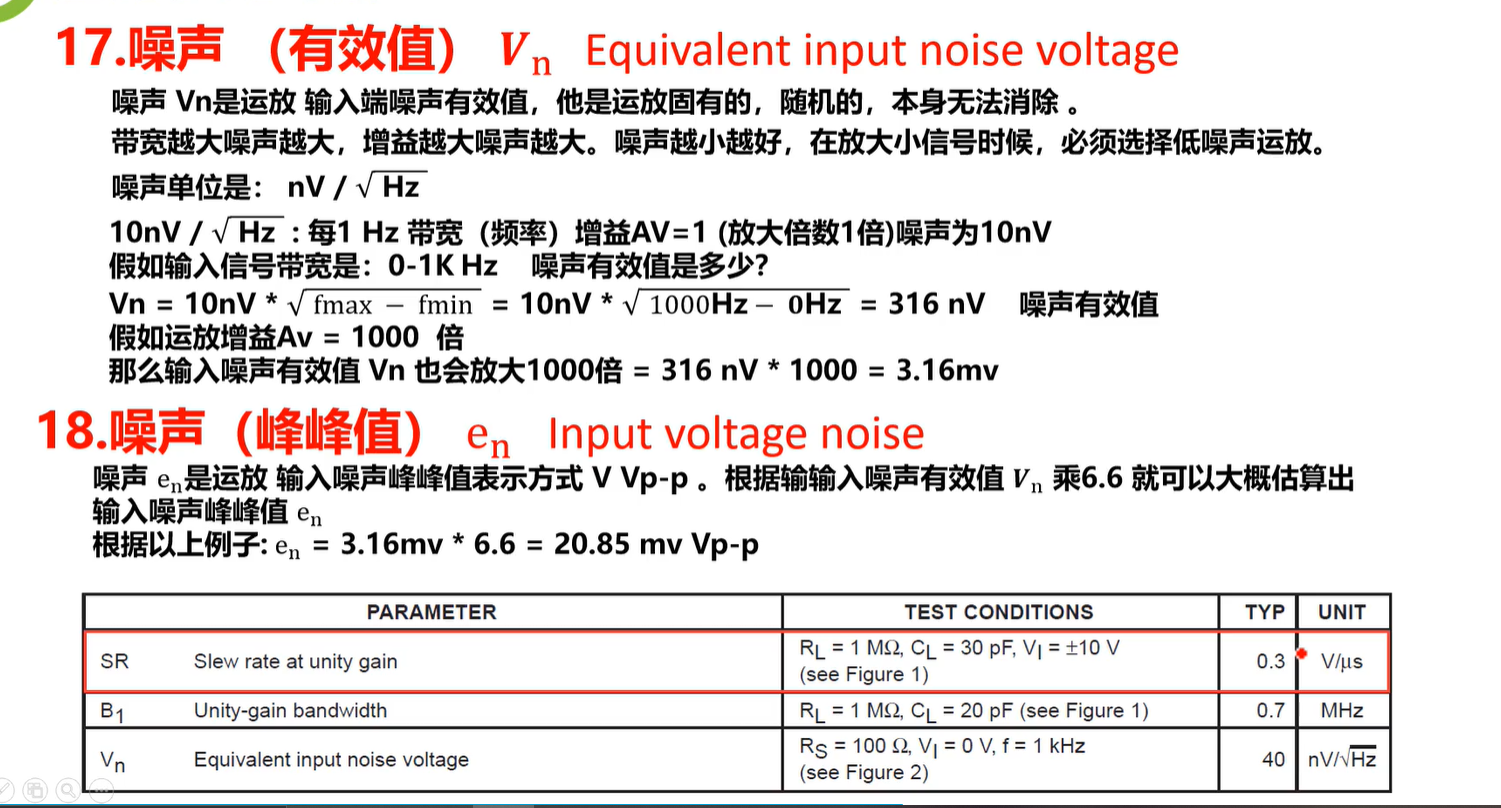

噪聲（有效值，峰峰值）：

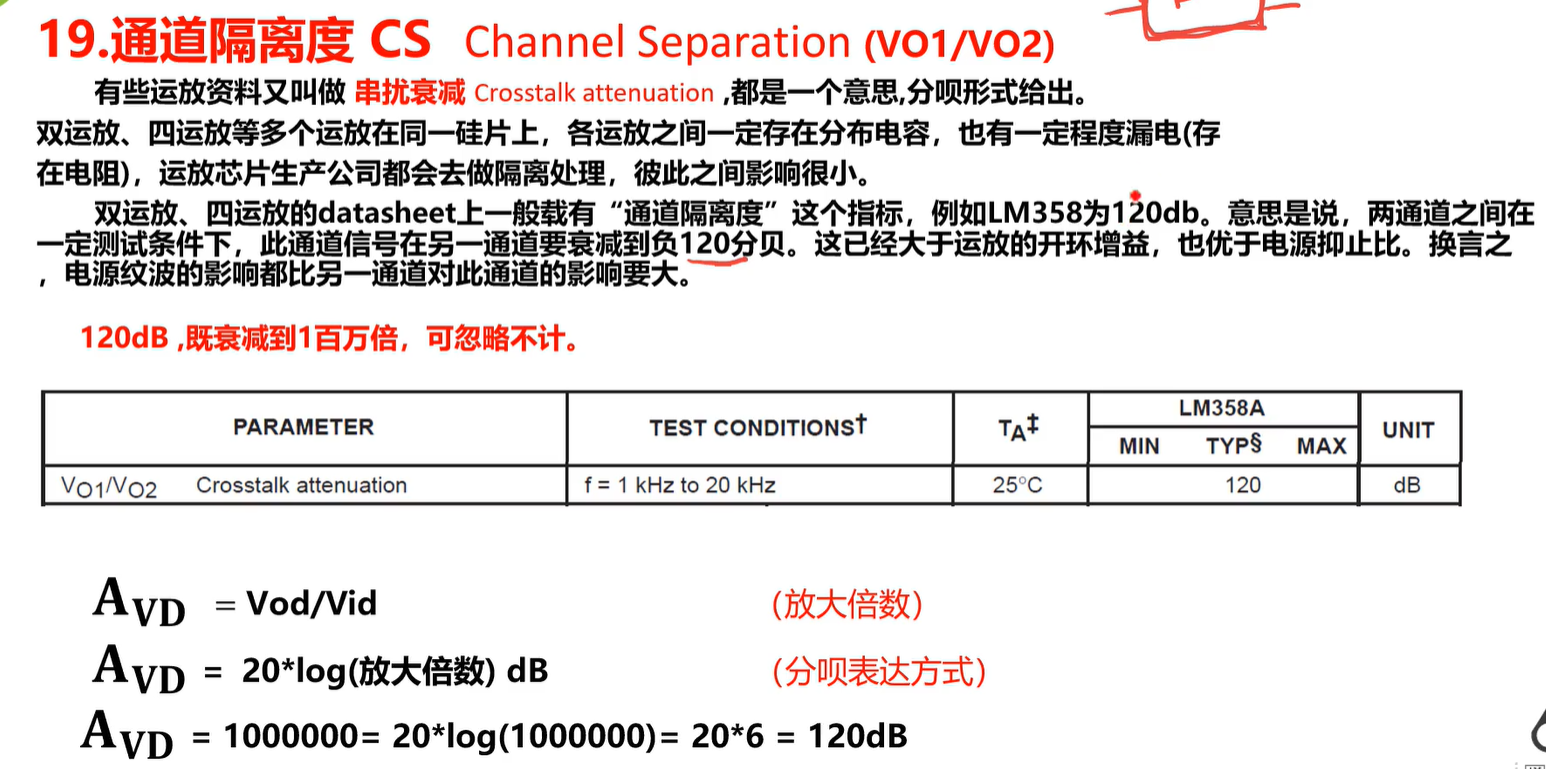

通道隔離度（CS，串擾衰減）：

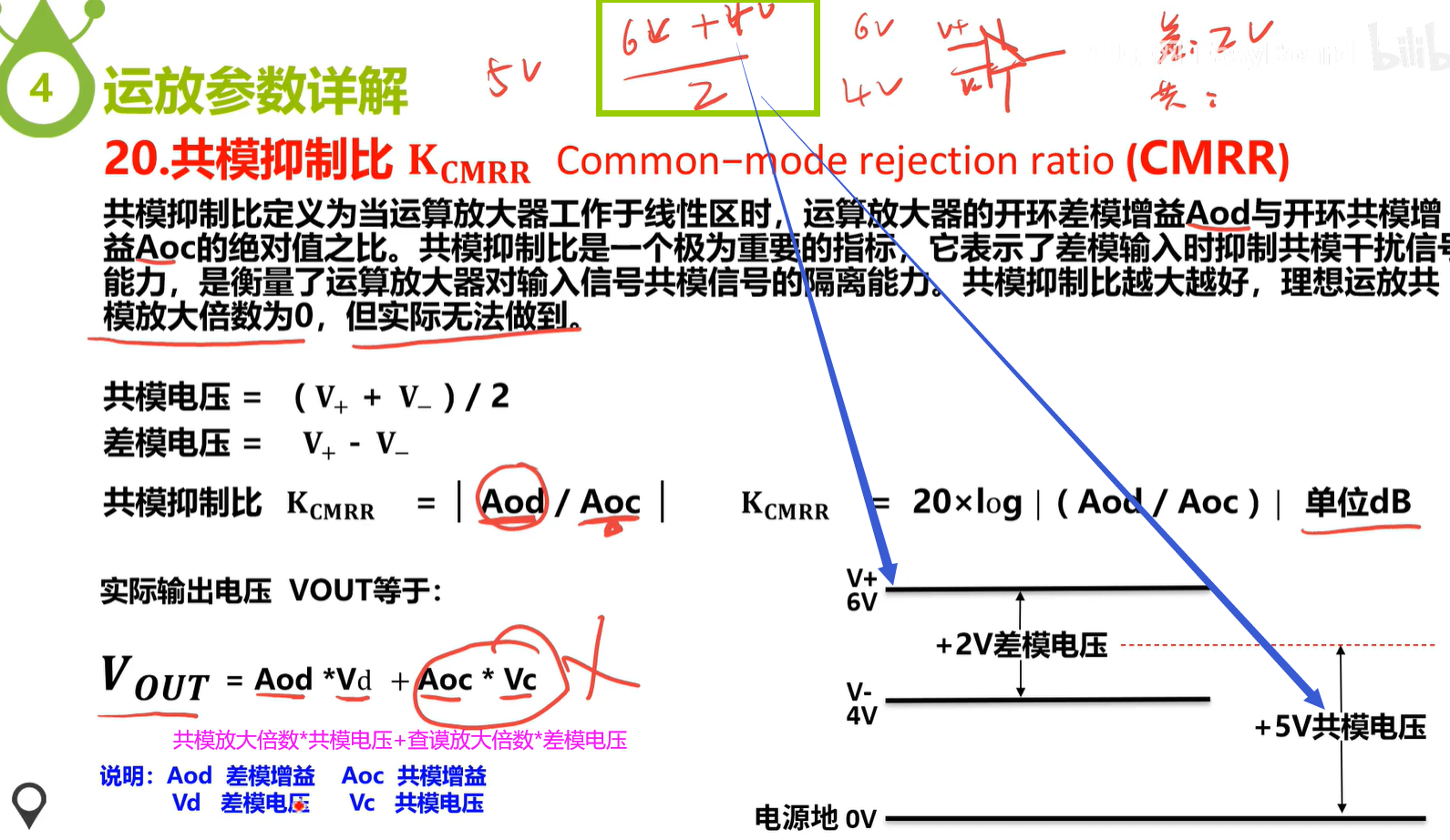

共模抑制比（越大越好）·：

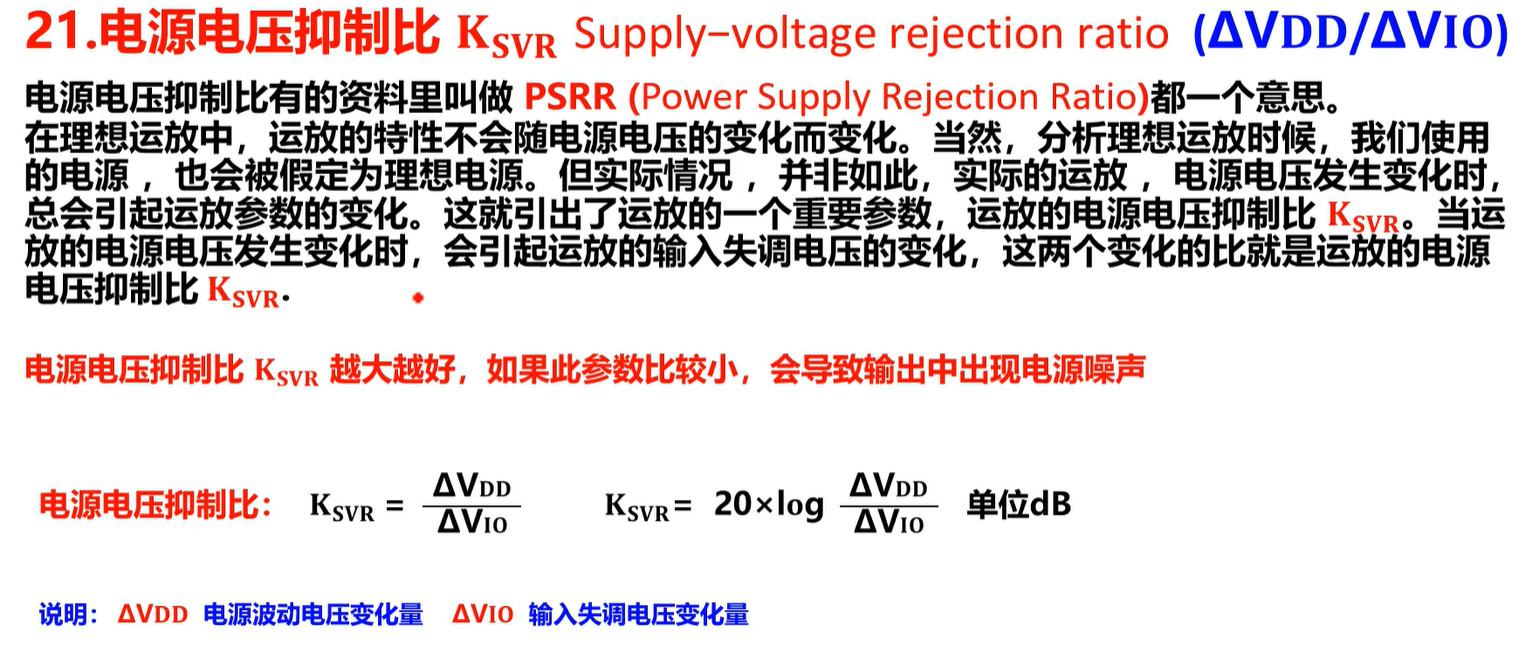

電源電壓抑制比：

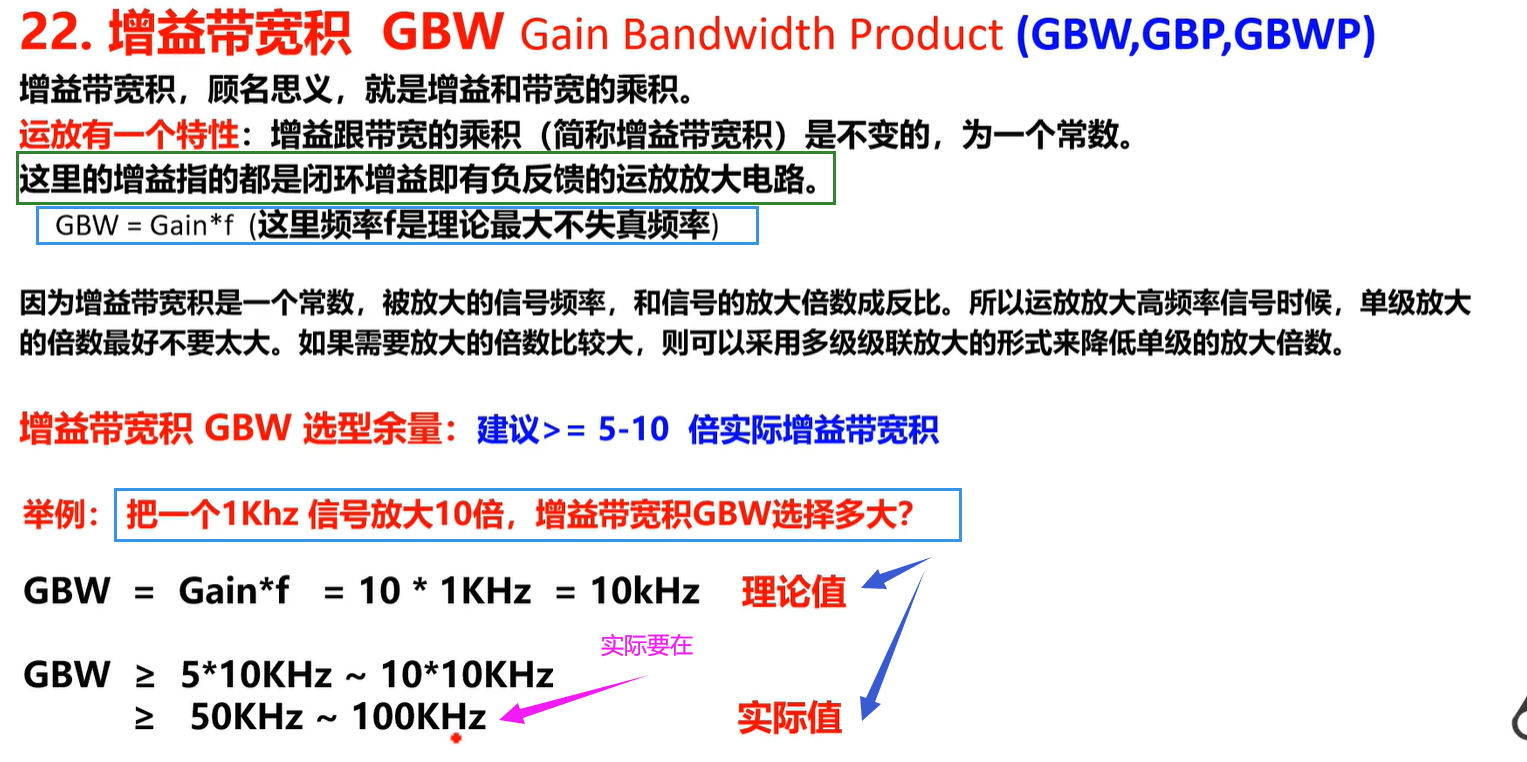

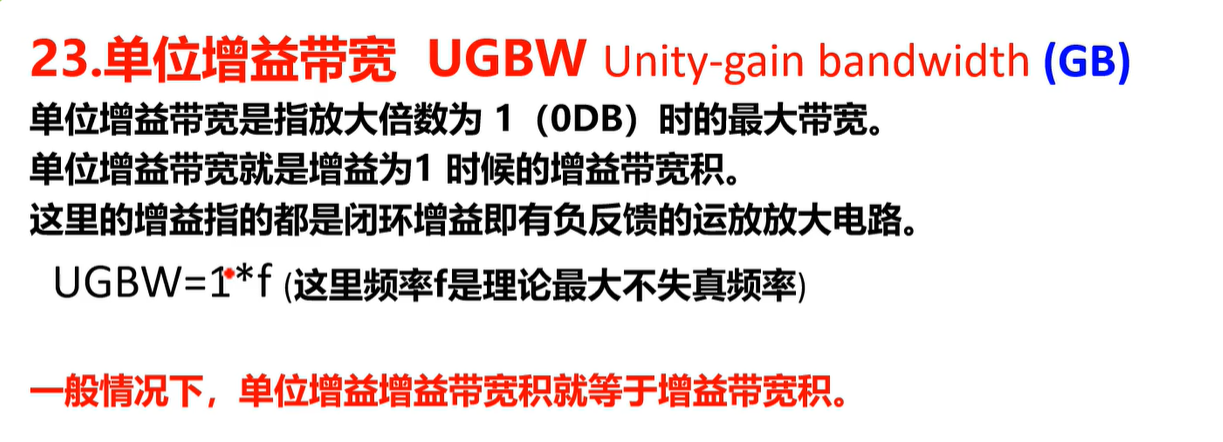

增益帶寬積（對于選型極為重要）：

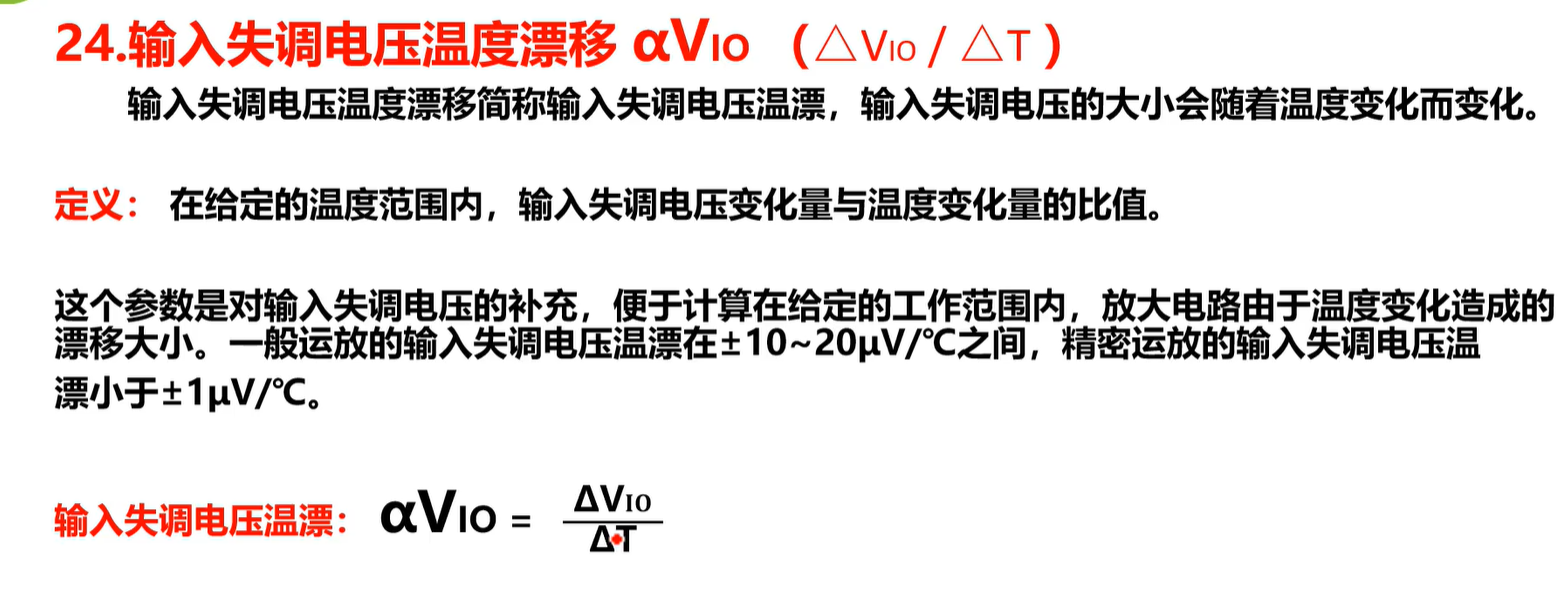

輸入失調電壓溫漂：

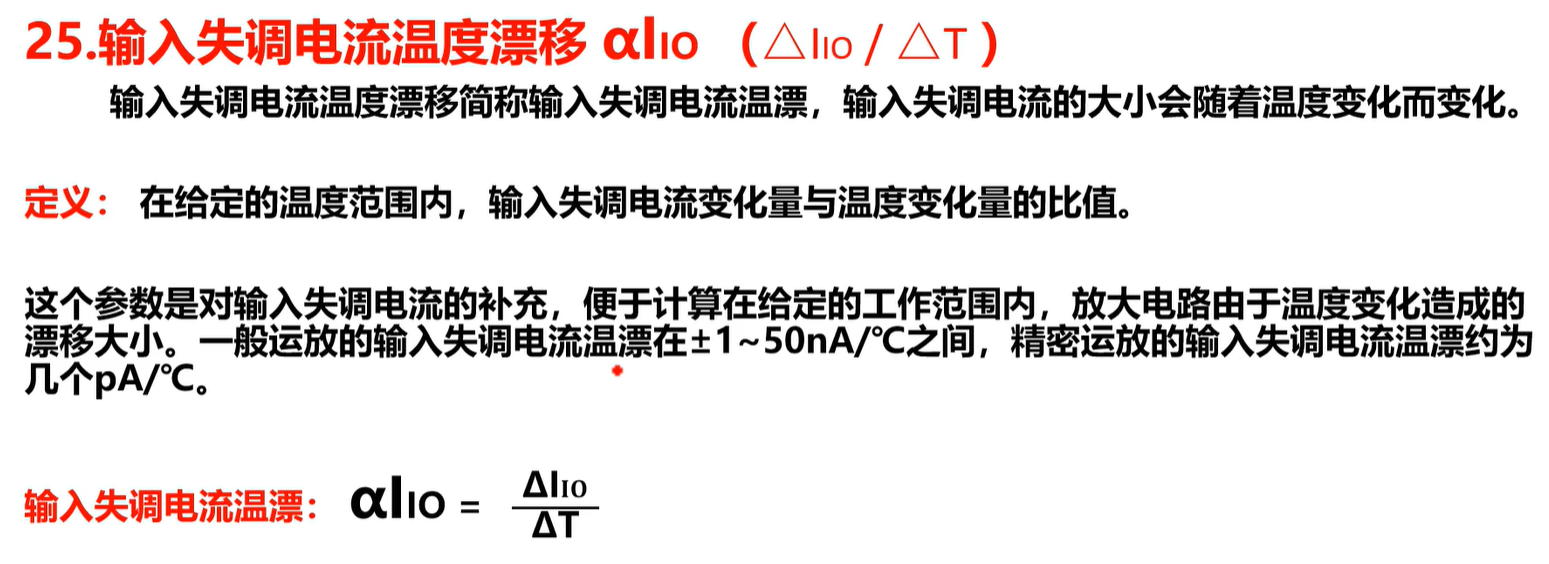

輸入失調電流溫漂：

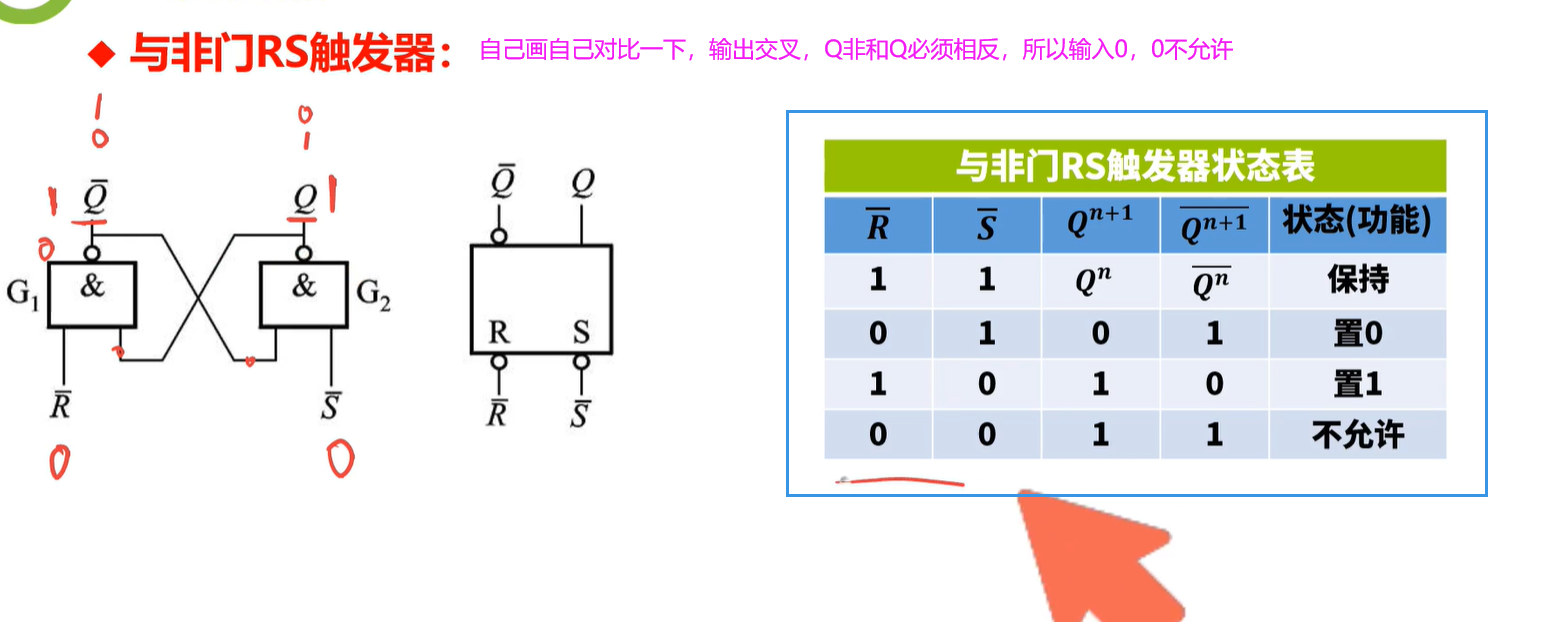

（四）RS觸發器：

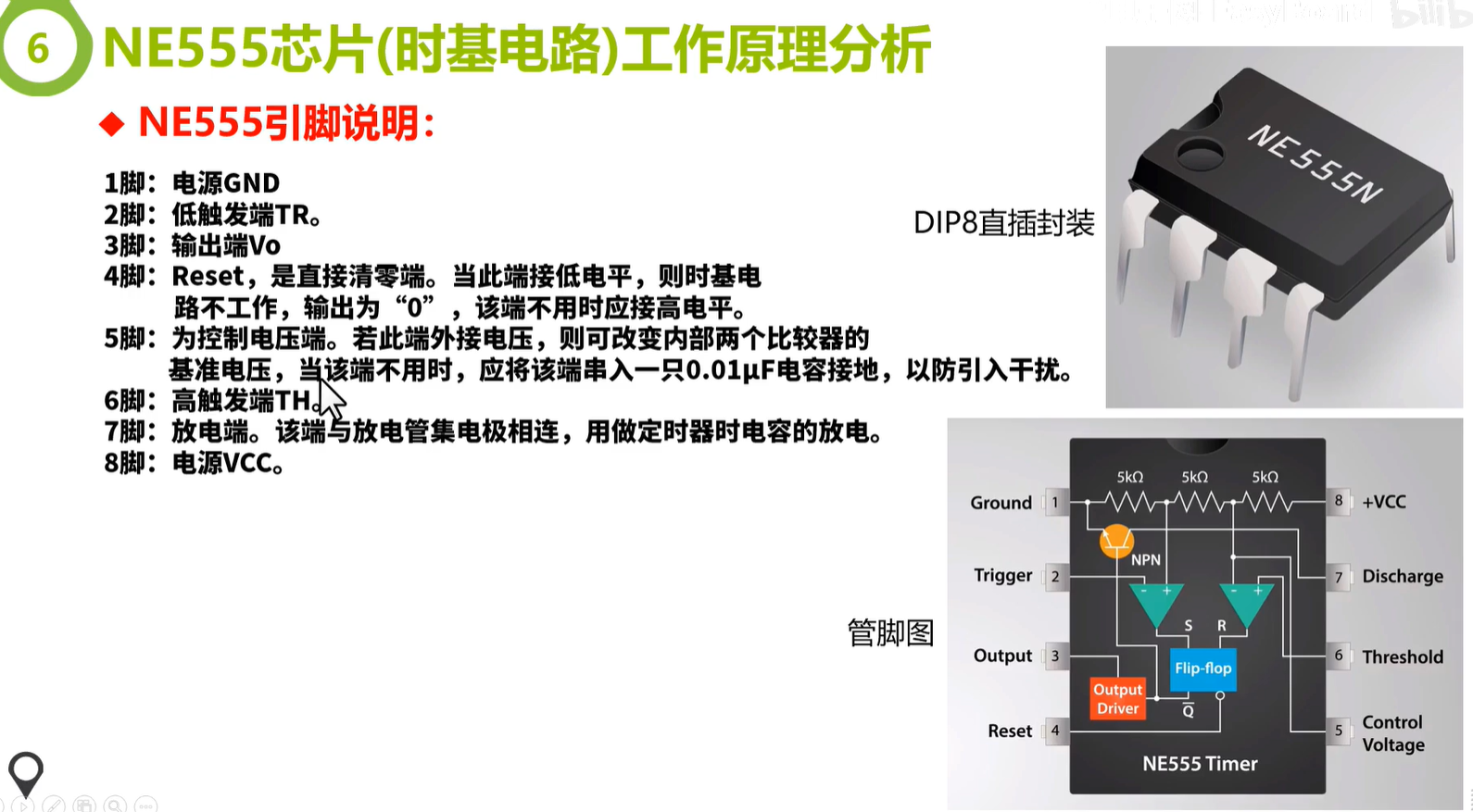

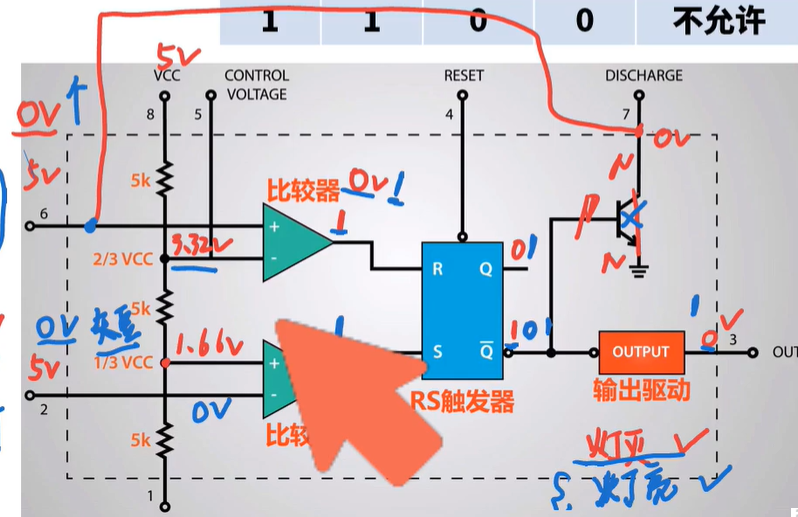

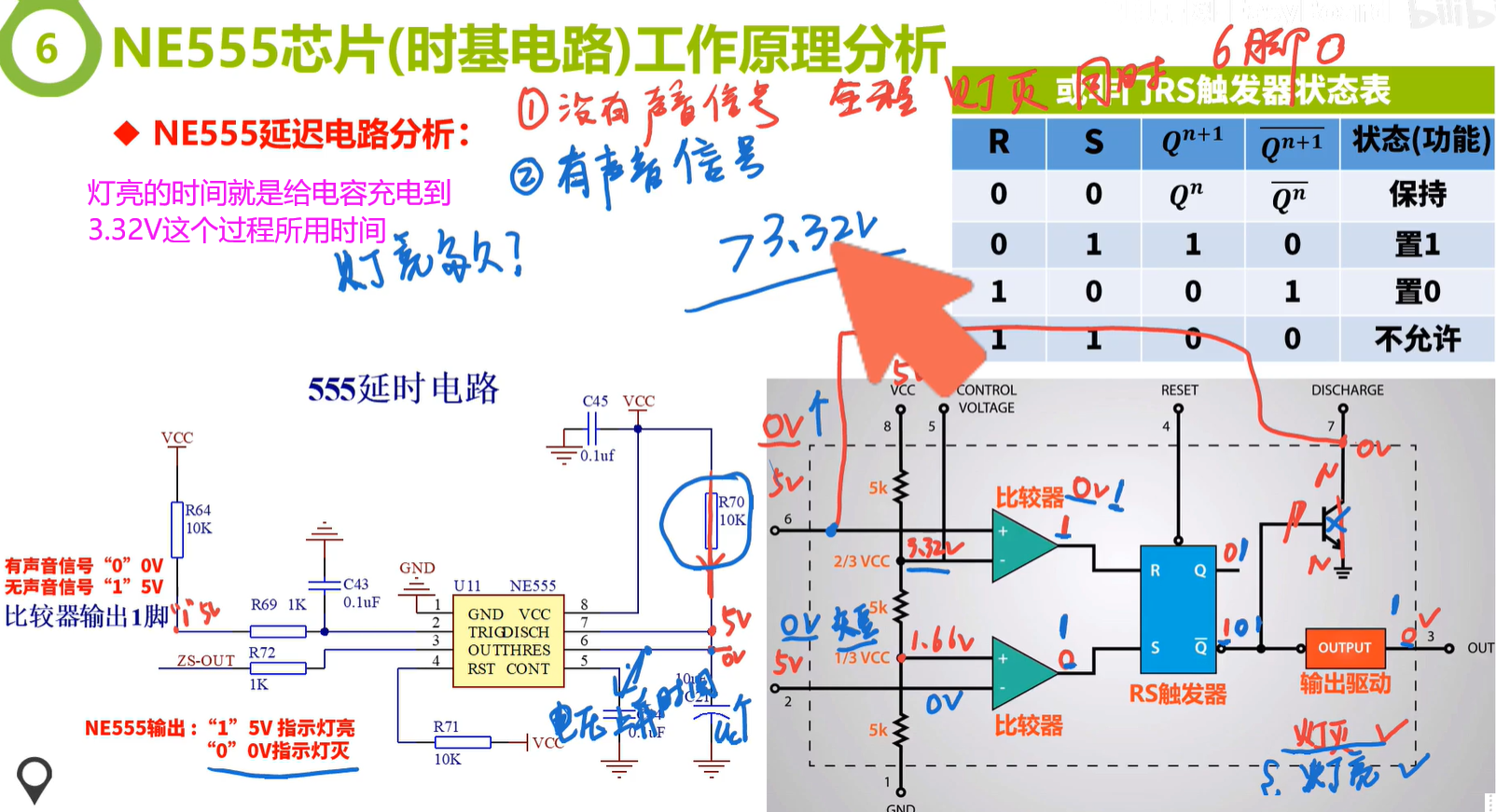

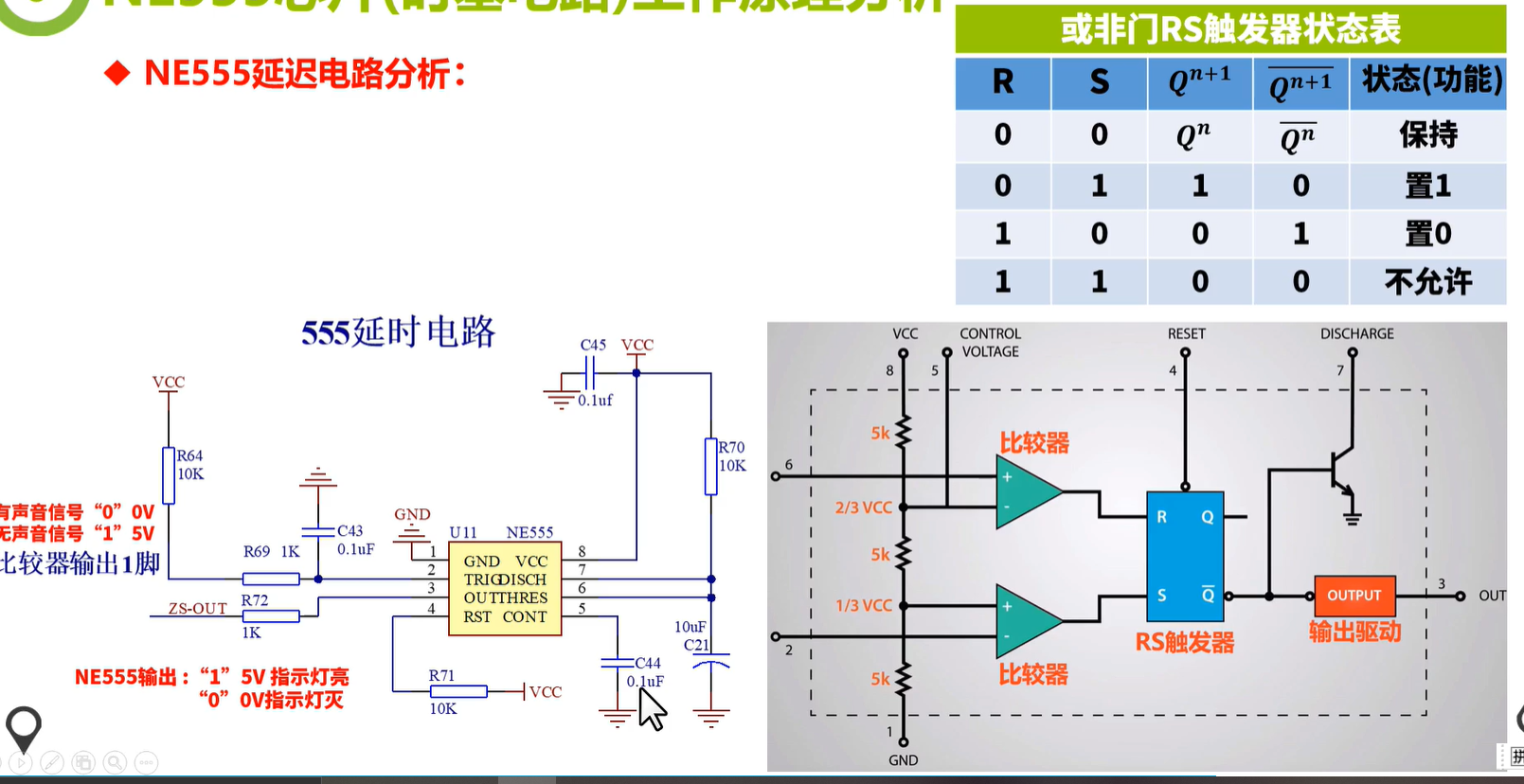

（五）NE555時基電路芯片說明：
注意紅字，電容抗干擾用，RST復位電路要接高電平，不能讓其為0，，引腳5如果不需要用來調節V-電壓的話就要接地加電容抗干擾，

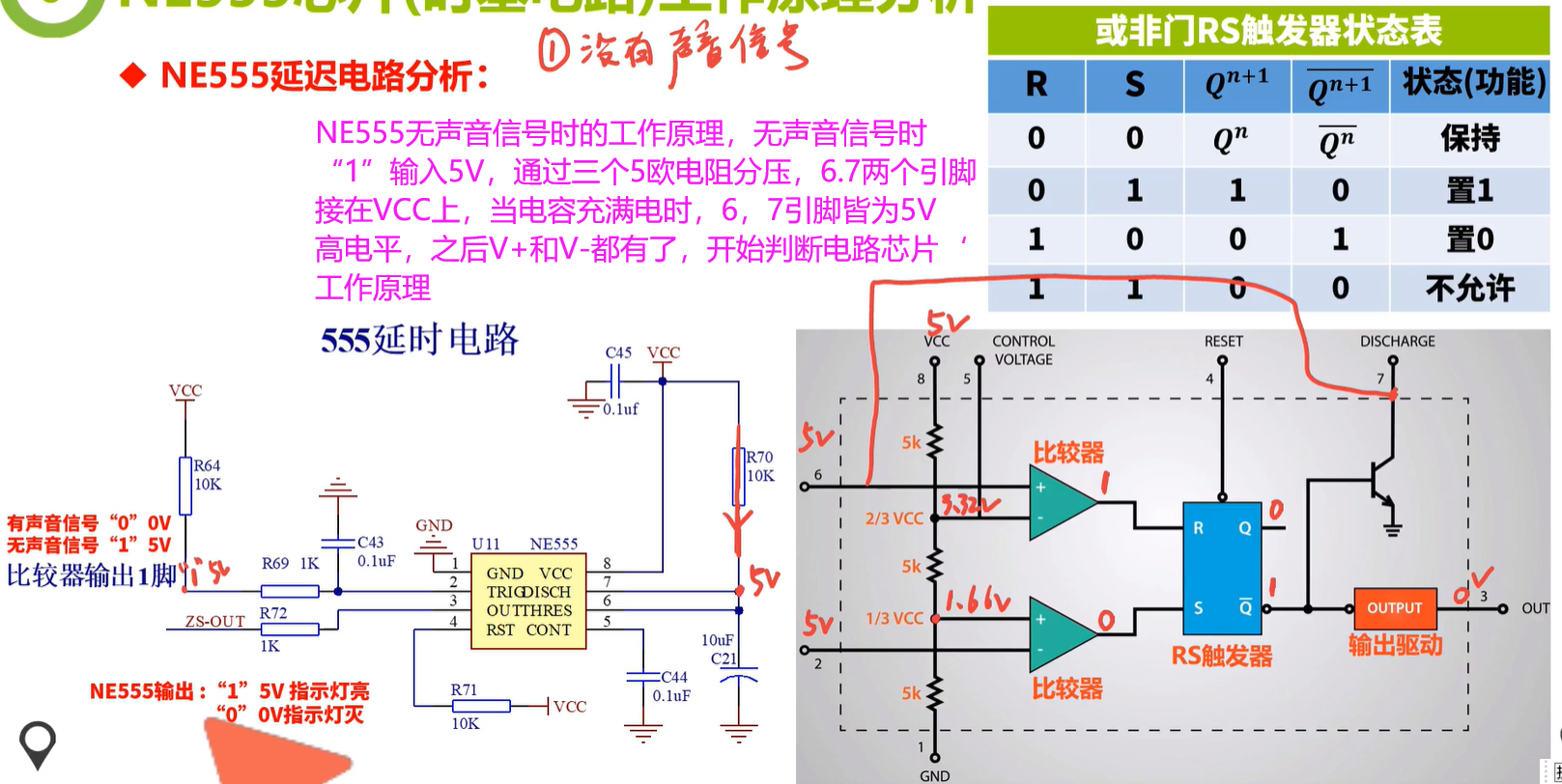

三極管導通時，6，7兩個引腳會變成0V，截至時是5V（接下圖解釋），
自己要學會分析：

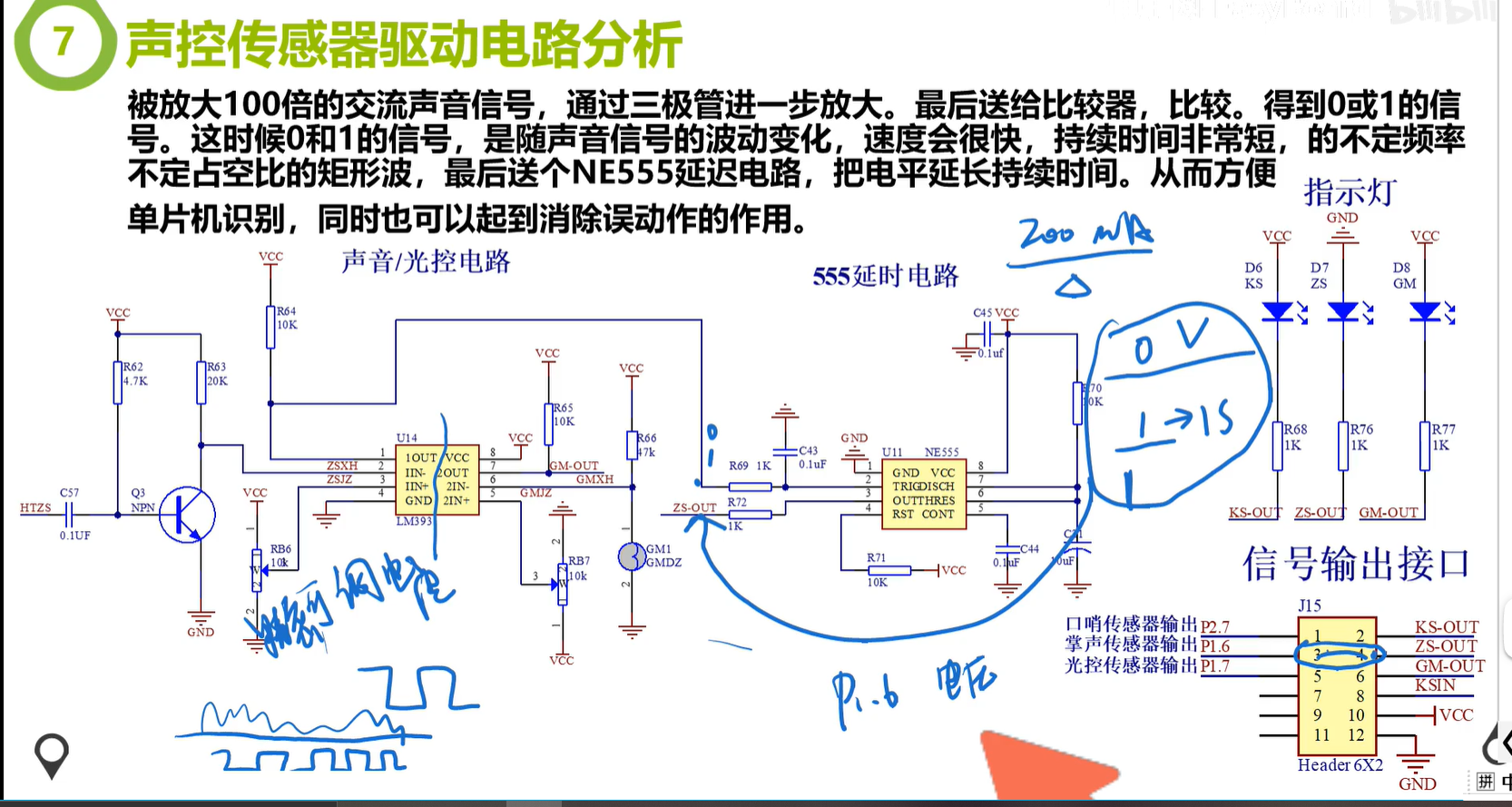

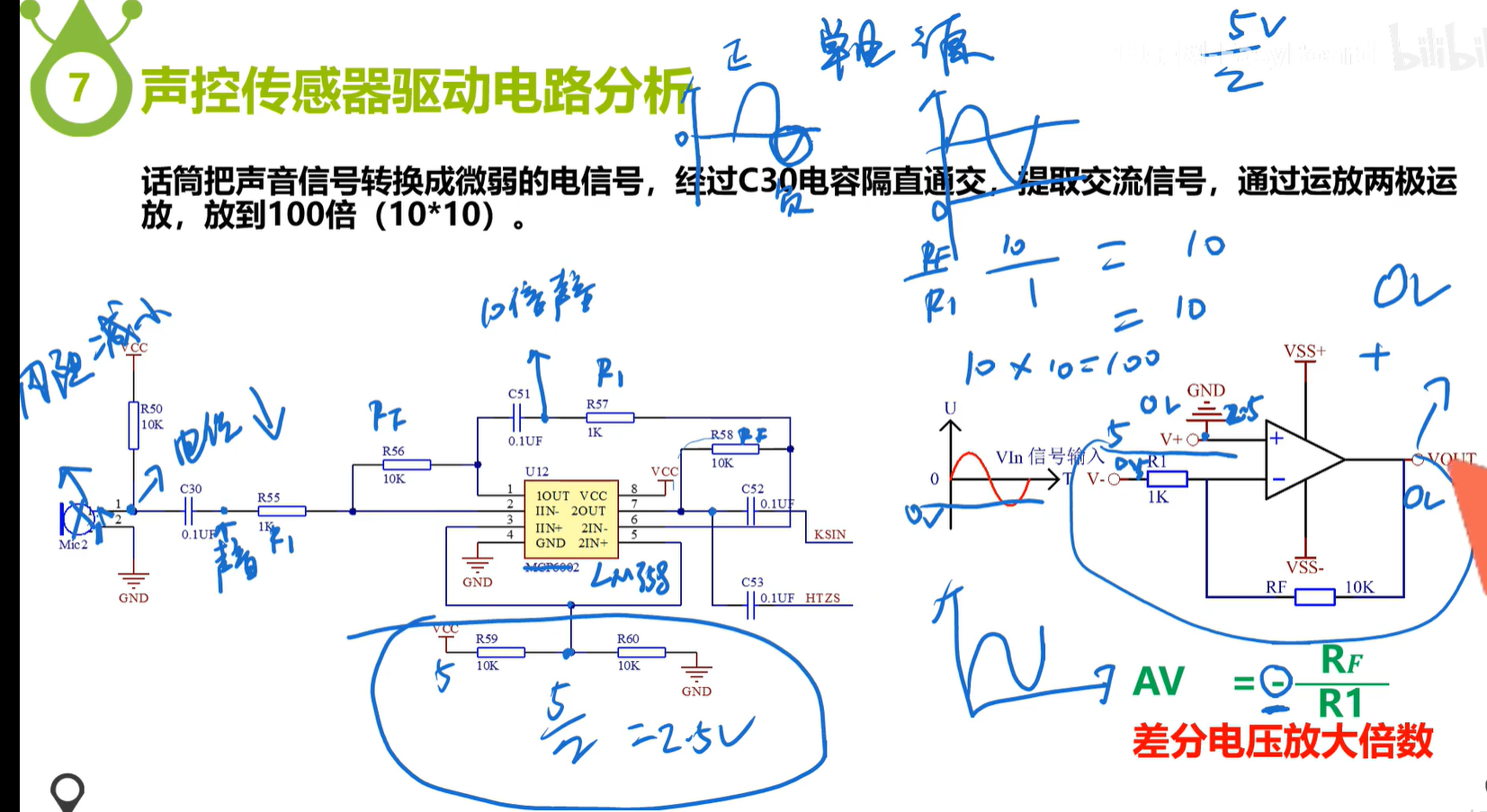

話筒傳感器驅動電路分析：
對于芯片來說：
首先，話筒內部震動電容檢測到聲音信號后將電路接通到NE555的第一個運放的V-上，然后Vout輸出和第一個V-連接并將第一個運放的Vout聯通在第二個運放上Vin2-，之后同樣對第二個運放進行相同處理，最后匯出電路到KSIN（口哨）和HTZS（掌聲）進行輸出，
之后由于兩個運放的電路都放大RF/R1=10倍，所以疊加起來就是100倍，
注意：V+為什么要VCC和GND中間還帶兩個電阻，導致兩個運放V+輸出結為2.5V：
是因為如果低的話輸出0就達不到雙電源的效果，所以將X軸提升到2.5V的位置，這樣就可相等于兩個電源供電了，
聲控傳感器代碼：
#include"reg52.h"
typedef signed char int8;
typedef signed int int16;
typedef signed long int32;
typedef unsigned char uint8; //字符型
typedef unsigned int uint16;
typedef unsigned long uint32;
sbit GK = P1 ^ 7; //光控模塊
sbit SK = P1 ^ 6; //聲控模塊
bit SK_flag; //聲控觸發標志位
sbit JDQ = P2 ^ 0;
sbit SHIFT_CLOCK_595 = P1 ^ 4; //74HC595
sbit data_A_595 = P1 ^ 0;
sbit LATCH_CLOCK_595 = P2 ^ 3;
void delay(uint16 x_ms) //延時毫秒
{
uint16 i, j;
for (i = x_ms; i > 0; i--)
for (j = 114; j > 0; j--);
}
void xp74HC595(uint16 dat)
{
uint16 i;
for (i = 0; i < 8; i++)
{
data_A_595 = (dat << i) & 0X80;
SHIFT_CLOCK_595 = 0; //時鐘上升沿
SHIFT_CLOCK_595 = 1;
}
LATCH_CLOCK_595 = 0; //給鎖存器脈沖，上升沿
LATCH_CLOCK_595 = 1;
}
void main(void)
{
P1=0XFF;
xp74HC595(0X40);
xp74HC595(0X00); //關電器
GK =1;
SK =1;
SK_flag = 0; //初始化
while(1)
{
if(SK==1)
{
delay(10);
if(SK==1)
{
SK_flag = ~ SK_flag; //取反
if(SK_flag==1)
xp74HC595(0X08);
else
{
xp74HC595(0X00);
delay(300);
}
}
}
}
}
