目錄
- 專案軟硬體平臺及開發環境
- 1.硬體平臺
- 2.軟體平臺
- 2.1平臺介紹
- 2.2平臺特點
- 需要的硬體以及接線圖
- 1.硬體
- 2.接線圖
- 代碼的實作
- 總結
專案軟硬體平臺及開發環境
1.硬體平臺
開發板：wemos D1
特性
1.基于ESP-8266EX
2.Arduino兼容，使用rduino IDE來編程
3.11 x I/O 引腳
4.1 x ADC 引腳（輸入范圍0-3.3V）
5.板載5V 1A開關電源（高輸入電壓24V）

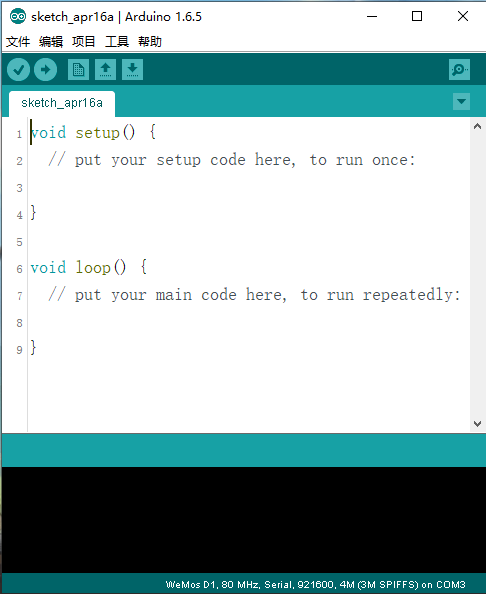

2.軟體平臺
2.1平臺介紹
Arduino是一款便捷靈活、方便上手的開源電子原型平臺，包含硬體（各種型號的Arduino板）和軟體（ArduinoIDE），
2.2平臺特點
- 跨平臺
Arduino IDE可以在Windows、Macintosh OS X、Linux三大主流作業系統上運行，而其他的大多數控制器只能在Windows上開發， - 簡單清晰
Arduino IDE基于processing IDE開發，對于初學者來說，極易掌握，同時有著足夠的靈活性，Arduino語言基于wiring語言開發，是對 avr-gcc庫的二次封裝，不需要太多的單片機基礎、編程基礎，簡單學習后，你也可以快速的進行開發， - 開放性
Arduino的硬體原理圖、電路圖、IDE軟體及核心庫檔案都是開源的，在開源協議范圍內里可以任意修改原始設計及相應代碼， - 發展迅速
Arduino不僅僅是全球最流行的開源硬體，也是一個優秀的硬體開發平臺，更是硬體開發的趨勢，Arduino簡單的開發方式使得開發者更關注創意與實作，更快的完成自己的專案開發，大大節約了學習的成本，縮短了開發的周期，
因為Arduino的種種優勢，越來越多的專業硬體開發者已經或開始使用Arduino來開發他們的專案、產品；越來越多的軟體開發者使用Arduino進入硬體、物聯網等開發領域；大學課題，自動化、軟體，甚至藝術專業，也紛紛開展了Arduino相關課程，
需要的硬體以及接線圖
1.硬體

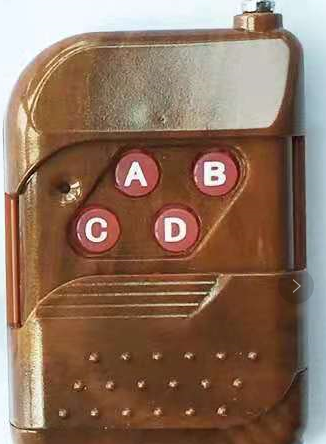

所需要的硬體有：wemos D1，433M無線模塊，發射器,繼電器，電源，小燈(對照下圖順序，電源和小燈應該就不需要圖片了吧，想看的話看下面的實物接線圖)

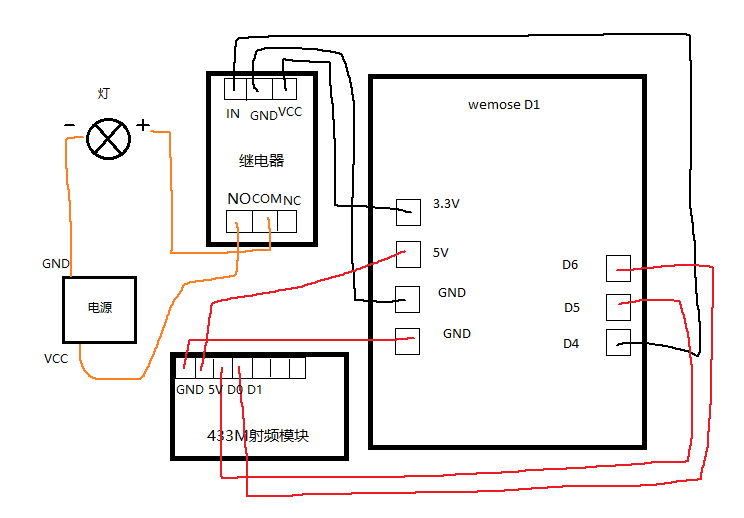

2.接線圖
這張圖我畫了好久嘞，個人感覺已經很清楚了

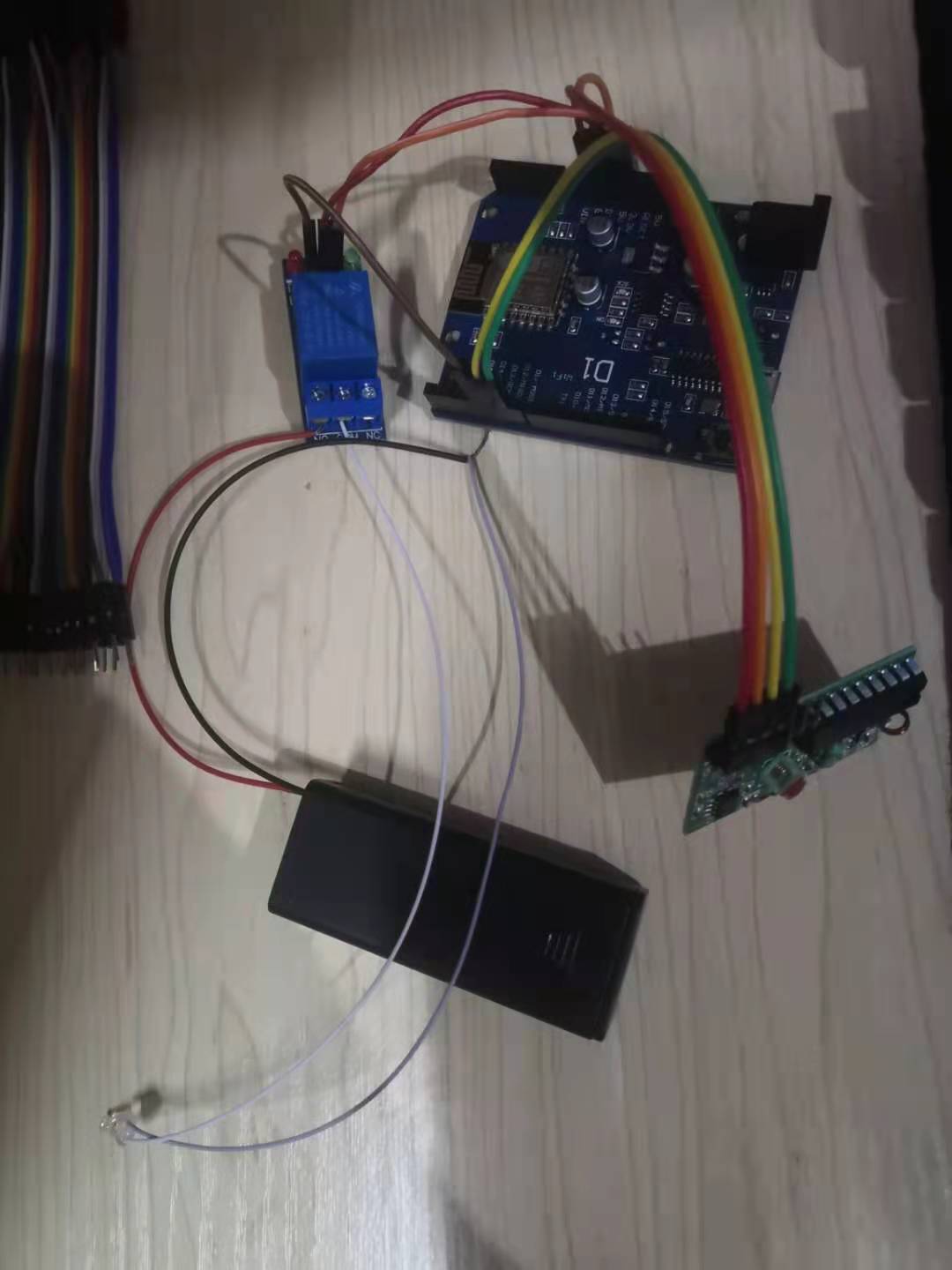

實物接線圖：
手機拍的有點大，見諒見諒
代碼的實作
#define JIDIANQI D4
#define OPEN D5
#define CLOSE D6
void jiDianQi()//繼電器初始化
{
pinMode(JIDIANQI,OUTPUT);
digitalWrite(JIDIANQI,HIGH);
}
void setup() {
jiDianQi();
pinMode(OPEN,INPUT);//初始化引腳
pinMode(CLOSE,INPUT);
Serial.begin(9600);//波特率為9600
}
void loop() {
//digitalWrite(JIDIANQI,LOW);
//digitalWrite(JIDIANQI,HIGH);
int open;
int close;
open = digitalRead(OPEN);
close = digitalRead(CLOSE);
if(open == 1){
digitalWrite(JIDIANQI,LOW);
}
if(close == 1){
digitalWrite(JIDIANQI,HIGH);
}
//Serial.println(open);//A
//Serial.println(close);//B
}
總結
我本來拍了個視頻想展示效果的，不能直接上傳就放棄了，
Arduino的setup里面的代碼只執行一次，一般用來初始化，loop就相當于主函式外面加個一個while回圈，會一直回圈里面的代碼，
433M只連了兩根線嘛，不知道接的這兩根線是發射器上的哪兩個按鍵，所以測驗了一下，也就是loop里面的注釋，
