一.磁盤基礎

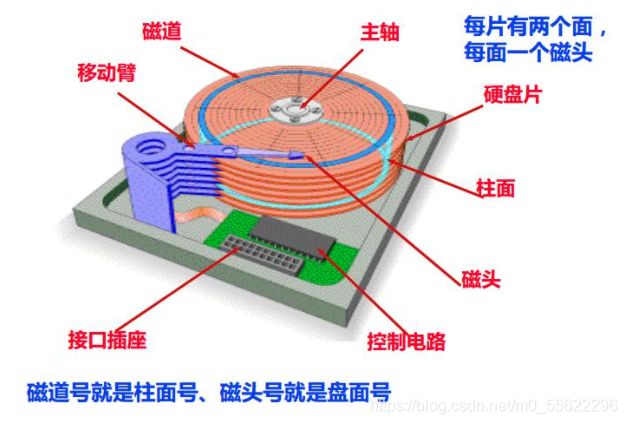

① 硬碟的物理結構

? 盤片：硬碟有多個盤片，每盤片2面

? 磁頭：每面一個磁頭

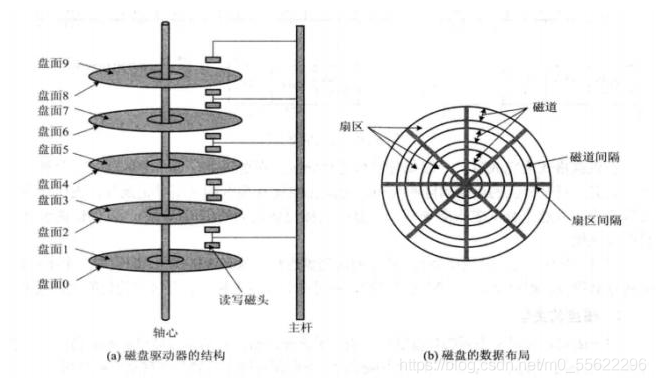

② 硬碟的資料結構

? 扇區: 盤片被分為多個扇形區域,每個扇區存放512位元組的資料，硬碟的最小存盤單位

? 磁道: 同一盤片不同半徑的同心圓，是由磁頭在盤片表面劃出的圓形軌跡

? 柱面: 不同盤片相同半徑構成的圓柱面，由同一半徑圓的多個磁道組成

③ 硬碟存盤容量=磁頭數×磁道（柱面）數×每道扇區數×每扇區位元組數（512位元組）

④ 可以用柱面/磁頭/扇區來唯一定位磁盤上每一個區域

⑤ 磁盤介面型別

IDE、SATA、 SCSI、 SAS、 光纖通道

? IDE：并口資料線連接主板與硬碟，抗干擾性太差，且排線占用空間較大，不利電腦內部散熱，已逐漸被SATA所取代

? SATA：抗干擾性強，支持熱插拔等功能，速度快，糾錯能力強

? SCSI：小型機系統介面，SCSI硬碟廠一為作業站級個人電腦以及服務器所使用，資料傳輸時CPU占用率較低，轉速快，支持熱插拔等

? SAS：是新一代的SCSI技術，和SATA硬 盤相同，都是采取序列式技術以獲得更高的傳輸速度，可達到6Gb/s

二.MBR與磁盤磁區表示

1) 主引導記錄（MBR：Master Boot Record）

? MBR位于硬碟第一個物理扇區處

? MBR中包含硬碟的主引導程式和硬碟磁區表

? 磁區表有4個磁區記錄區，每個磁區記錄區占16個位元組

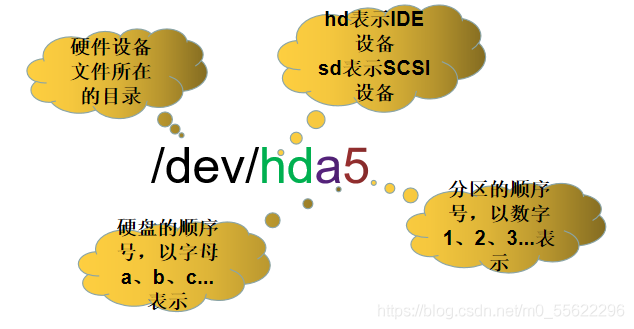

? Linux中將硬碟、 磁區等設備均表示為檔案

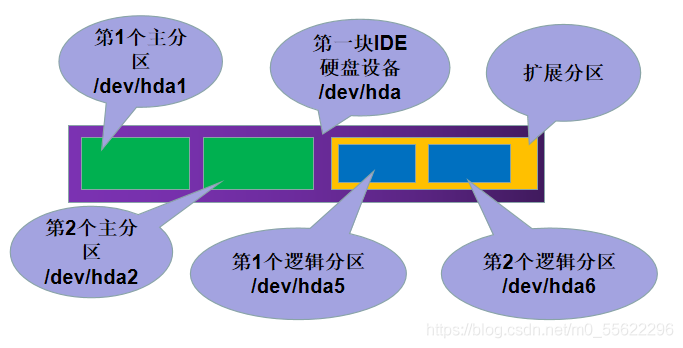

2) 磁盤磁區結構

① 硬碟中的主磁區數只有4個

② 主磁區和擴展磁區的序號限制在1 ~4

③ 擴展磁區再分為邏輯磁區

④ 邏輯磁區的序號將始終從5開始

? 主啟動記錄(MBR) 磁盤磁區
MBR是主引導記錄，位于硬碟第一個物理扇區處，MBR中包含硬碟的主引導程式和硬碟磁區表，MBR總共512位元組，前446位元組是主引導記錄，磁區表保存在MBR扇區中的第447-510位元組中，磁區表有4個磁區記錄區，每個磁區記錄區占16位元組

? 主啟動記錄(MBR)磁盤磁區支持最大卷為2.2TB，每個磁盤最多有4個主磁區，或3個主磁區、1個擴展磁區和在擴展磁區里面分多個邏輯磁區

三.檔案系統型別

① XFS檔案系統

? 存放檔案和目錄資料的磁區

? 高性能的日志型檔案系統，特別擅長于處理大檔案，可支持上百萬TB的存盤空間

? CentOS 7系統中默認使用的檔案系統

② SWAP，交換檔案系統

? 為Linux系統建立交換磁區

? 一般設定為物理記憶體的1.5~2倍

③ Linux支持的其它檔案系統型別

? EXT4（centos6）

? FAT32

? NTFS

? LVM

四.檢查并確認新硬碟 fdisk

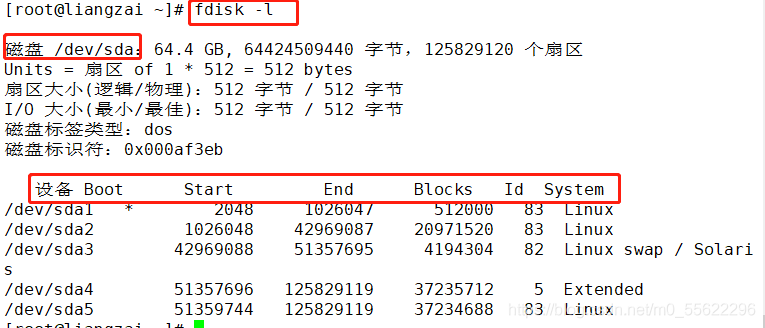

① fdisk命令

查看或管理磁盤磁區

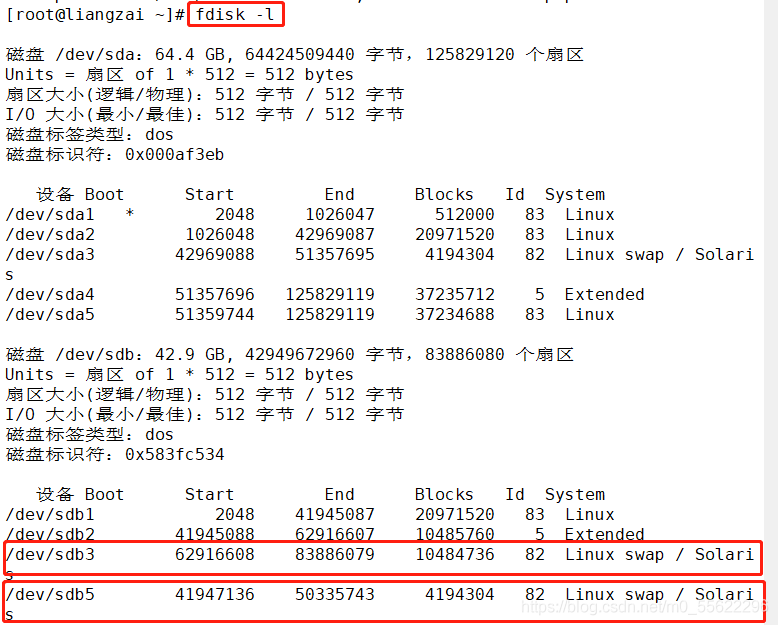

fdisk -l 【磁盤設備】或 fdisk 【磁盤設備】

? Device(設備): 磁區的設備檔案名稱

? Boot: 是否是引導磁區，若是，則有“★"標識

? Start: 該磁區在硬碟中的起始位置(柱面數)

? End: 該磁區在硬碟中的結束位置(柱面數)

? Blocks: 磁區的大小，以Blocks (塊)為單位，默認的塊大小為1024位元組

? Id: 磁區對應的系統ID號

例如，83表示Linux中的XFS磁區或EXT4磁區、8e表示LVM邏輯卷

? System: 磁區型別

② 互動模式中的常用指令

m: 獲取幫助選單

n: 新建磁區

p: 查看磁區情況

d: 洗掉磁區

t: 變更磁區的型別

W: 保存磁區操作并退出

q: 不保存磁區操作并退出

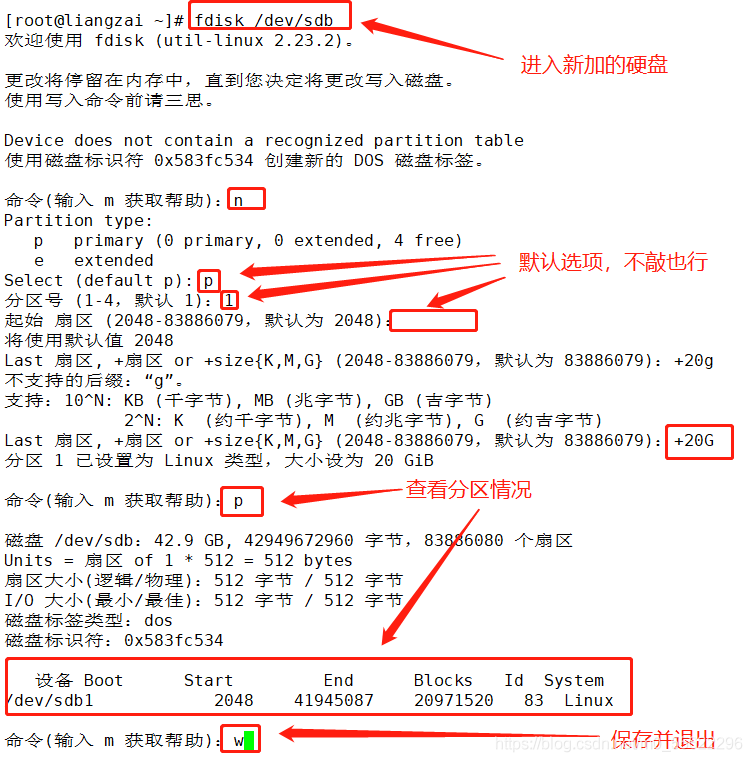

③ 創建磁區步驟

n
–> p主磁區、e擴展磁區、1邏輯磁區

–>設定磁區: 1 ( 范圍1-4，如按Enter鍵接受默認值)

–>設定柱面序列:直接按Enter鍵接受默認值

–> 設定磁區大小: +20G
(指定大小為20GB， 如按Enter鍵接受默認值表示所有空間)

–w

變更硬碟 (特別是正在使用的硬碟)的磁區設定以后，建議最好將系統重啟一次，或者執行"partprobe"命令使作業系統檢測新的磁區表情況，以防格式化磁區時損壞硬碟中已有的資料

五.創建檔案系統（格式化） mkfs

① mkfs命令

make Filesystem,創建檔案系統（格式化）
mkfs -t 檔案系統型別 磁區設備

② 創建檔案系統的程序即格式化磁區的程序

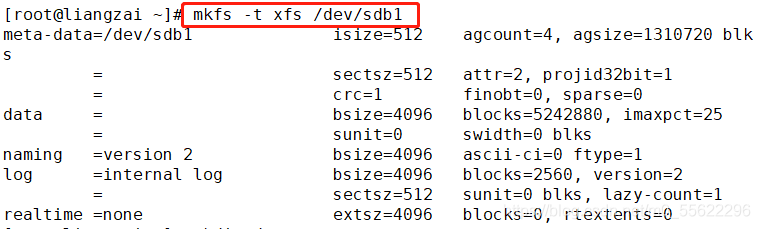

mkfs -t xfs /dev/sdb1
mkfs.xfs /dev/ sdbl

六.創建交換檔案系統 mkswap

① mkswap命令

make swap,創建交換檔案系統
mkswap 磁區設備

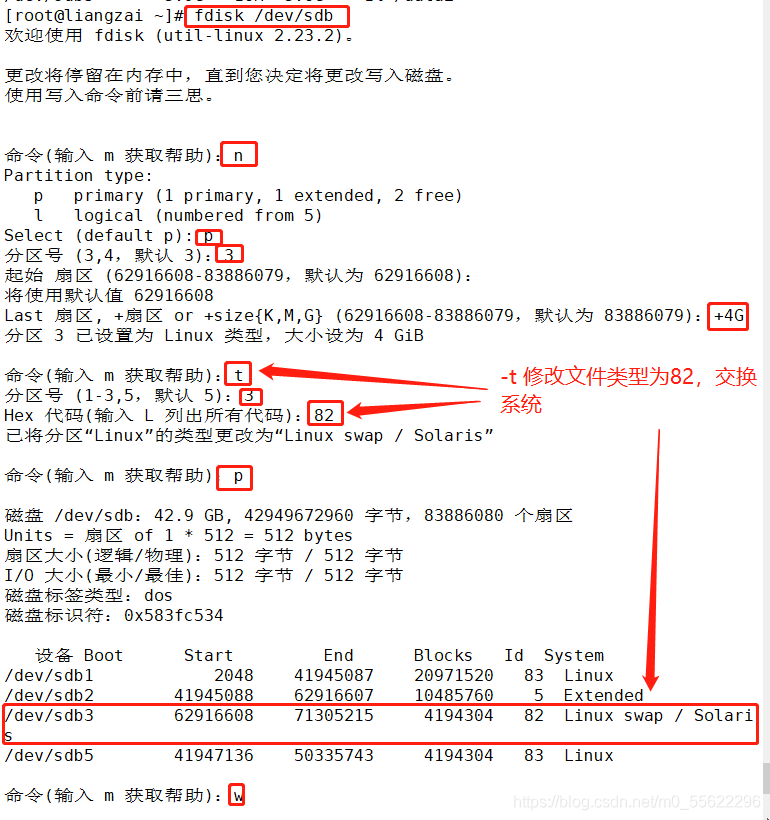

② 創建交換檔案系統

創建swap之前，目標磁區應先通過fdisk工具將磁區型別ID號設為82

fdisk /dev/ sdb
–>t
—>3
–>82

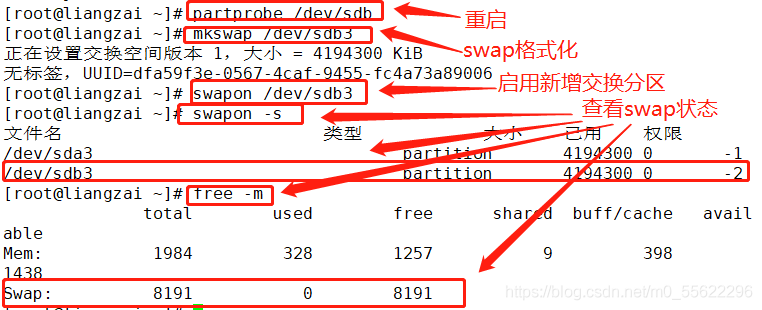

mkswap /dev/ sdb3
swapon /dev/ sdb3
啟用新增加的交換磁區

swapoff /dev/ sdb3
停用指定的交換磁區

Swapon -S
查看每個磁區的swap狀態資訊

free -m
查看總的swap狀態資訊

補充：Linux內核為了提高讀寫效率與速度，會將檔案在記憶體中進行快取，這部分記憶體就是Cache Memory(快取記憶體)，即使你的程式運行結束后，Cache Memory也不會自動釋放，這就會導致你在Linux系統中程式頻繁讀寫檔案后，你會發現可用物理記憶體變少，當系統的物理記憶體不夠用的時候，就需要將物理記憶體中的一部分空間釋放出來，以供當前運行的程式使用，那些被釋放的空間可能來自一些很長時間沒有什么操作的程式，這些被釋放的空間被臨時保存到Swap空間中，等到那些程式要運行時，再從Swap磁區中恢復保存的資料到記憶體中，這樣，系統總是在物理記憶體不夠時，才進行Swap交換

七.掛載、卸載檔案系統mount/umount

① mount命令

掛載檔案系統、ISO鏡像到指定檔案夾

mount [-t型別] 存盤設備 掛載點目錄
mount -0 loop IS0鏡像檔案 掛載點目錄

-t: 用于指定檔案系統型別，通常可以省略，由系統自動識別

-O: 掛載引數串列，以英文逗號分隔;或用來描述特殊設備，用loop指定

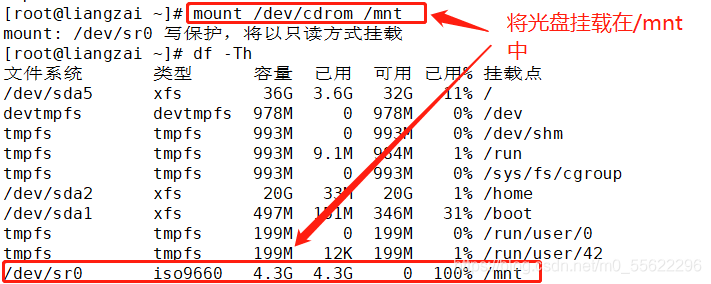

mount /dev/ cdrom /mnt

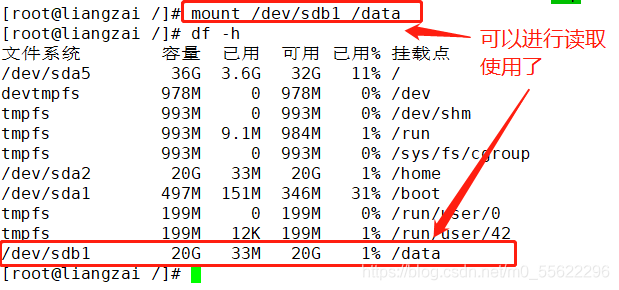

mount /dev/sdb1 /opt

掛載已下載到系統中的鏡像檔案
mount -o loop Cent0S-7-x86_ 64-DVD-1708.iso /media

② umount命令

卸載已掛載的檔案系統
卸載前提:掛載的設備或者目錄沒有被在使用中，要先退出掛載目錄
umount 存盤設備位置
umount 掛載點目錄

在當前目錄下：
umount [-1f] 存盤設備或者掛載點目錄

-1 表示解除正在繁忙的檔案系統
-f 表示強制

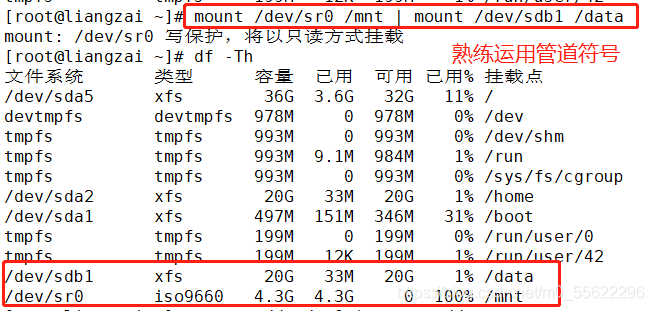

③ 舉例

mount [-t型別] 存盤設備 掛載點目錄

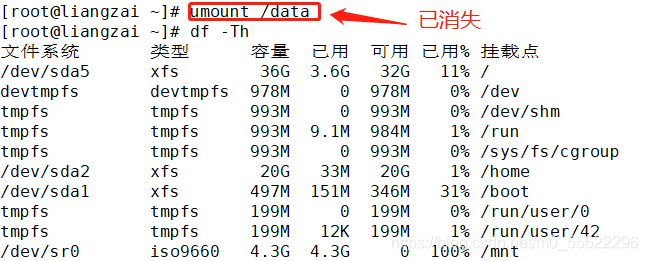

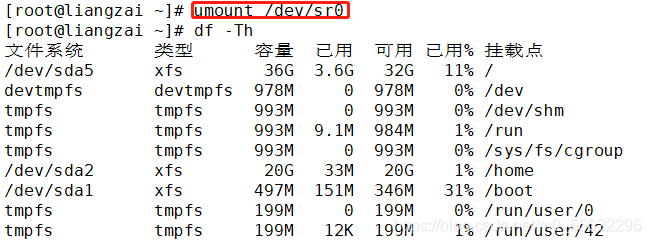

umount 掛載點目錄：
umount 存盤設備位置：

八.查看磁盤使用情況 mount

① 直接 mount 目錄

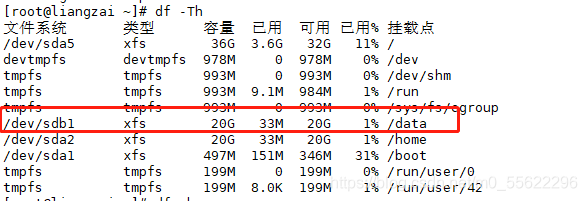

② df【選項】

-h: 顯示磁區的容量單位
-T: 顯示檔案系統的型別
-i: 顯示磁區的inode號碼數量

九.設定檔案系統的自動掛載

① /etc/fstab組態檔

Linux作業系統在每次開機時，會自動讀取/etc/ fstab檔案的內容， 自動掛載所指定的檔案系統

vim /etc/fstab

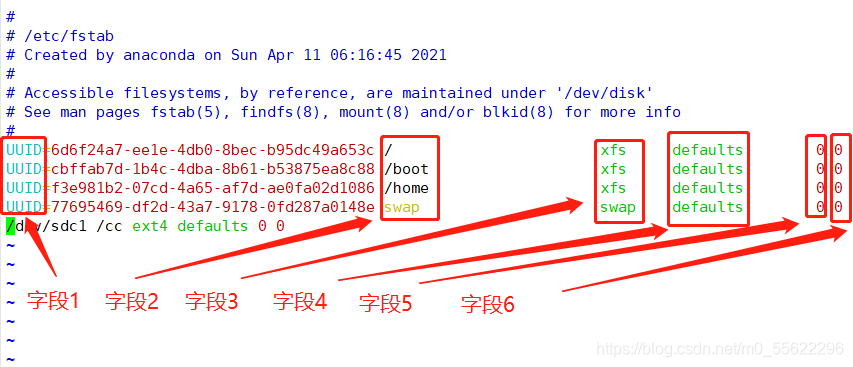

② 格式

第1欄位: 設備名或設備卷標名

第2欄位: 檔案系統的掛載點目錄的位置

第3欄位: 檔案系統型別，如xfs、 swap等

第4欄位: 掛載引數，即mount命 令“-o”選項后可使用的引數，例如，defaults (默認引數)、rw (可讀寫)、ro (只讀)、noexec (禁用執行程式)

第5欄位: 表示檔案系統是否需要dump備份(dump 是一個備份工具)，一般設為1時表示需要，設為0時將被dump忽略

第6欄位: 該數字決定在系統啟動時進行磁盤檢查的順序，0表示不進行檢查，1表示優先檢查，2表示其次檢查，根磁區可設為1,其他磁區設為2.

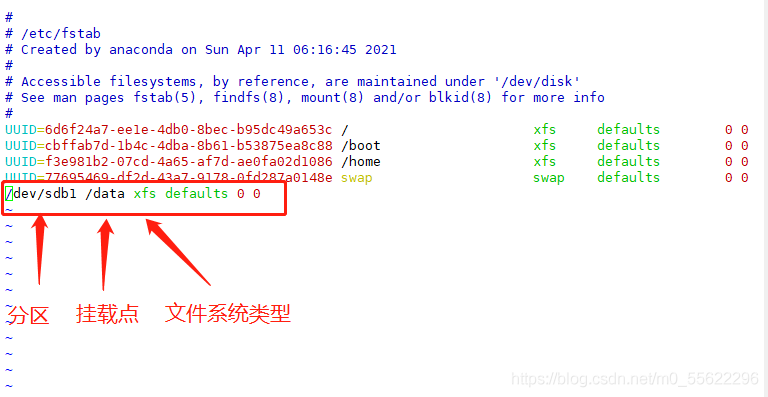

③ 舉例

十.Windows端/Linux掛載端共享權限設定

1.解禁Guest

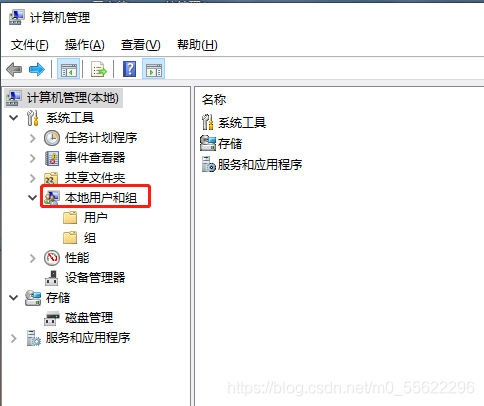

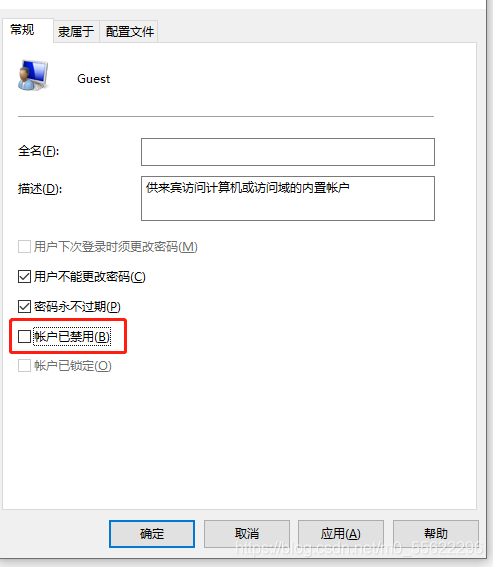

右擊我的電腦選擇管理–>本地用戶和組–>在用戶項中雙擊Guest用戶–>取消賬號已禁用選項

2.設定共享目錄權限

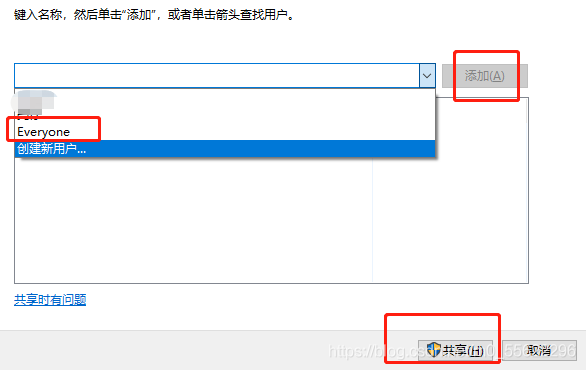

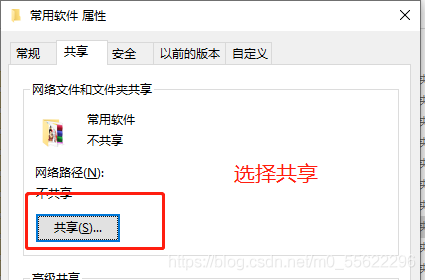

右擊共享目錄點屬性–>在共享頁面中點擊共享選項–>下拉選擇共享物件為Everyone–>點擊共享按鈕

3.設定本地策略

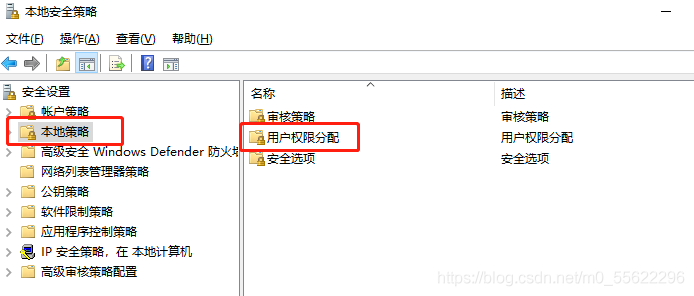

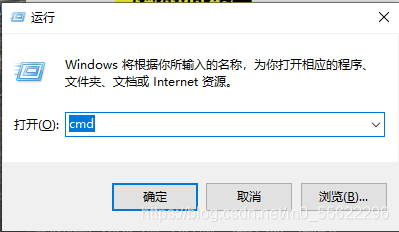

打開命令框–>輸入secpol.msc–>選擇本地策略

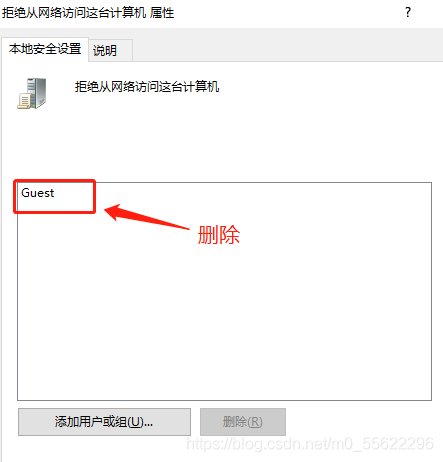

用戶權限分配–>拒絕從網路訪問這臺計算機–>把Guest用戶洗掉

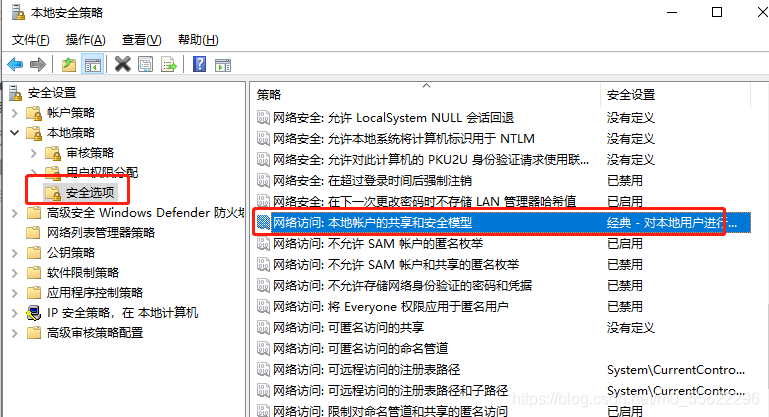

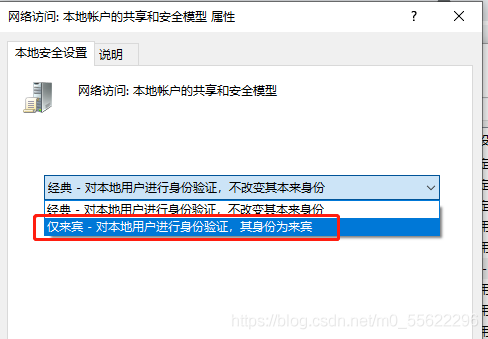

安全選項–>網路訪問:本地賬戶的共享和安全模型–>下拉選擇僅來賓

Linux掛載端:

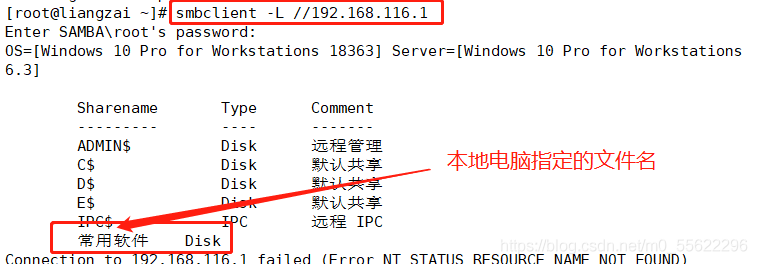

1.掃描共享目錄
smbclient -L //192.168.80.1/
Windows端的IP地址

不需要輸入密碼直接回車

2.掛載共享目錄
yum install -y cifs-utils
mkdir /data
mount.cifs / /192.168.80.1/share /data
不需要輸入密碼直接回車

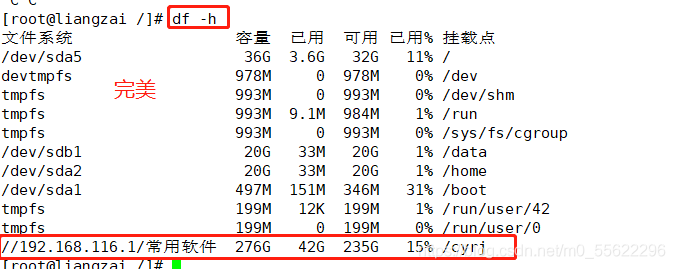

df -h
ls /data

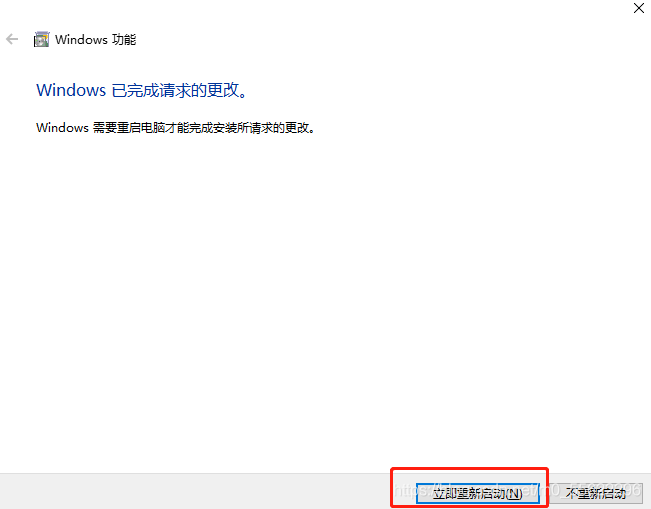

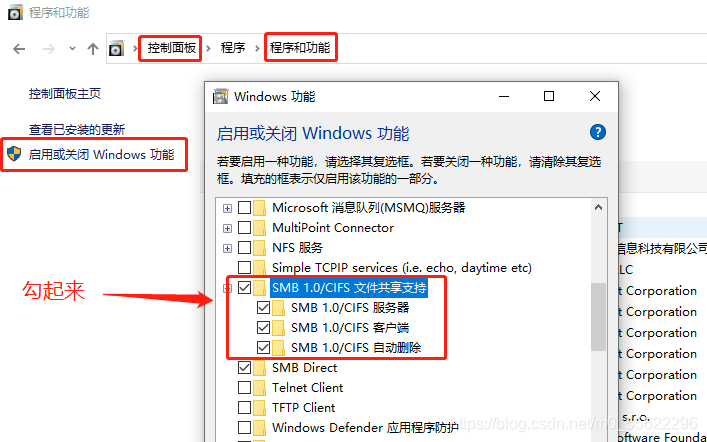

注意接下來這一步操作，要選上，要不然在Linux系統會報錯；記得重啟電腦才行

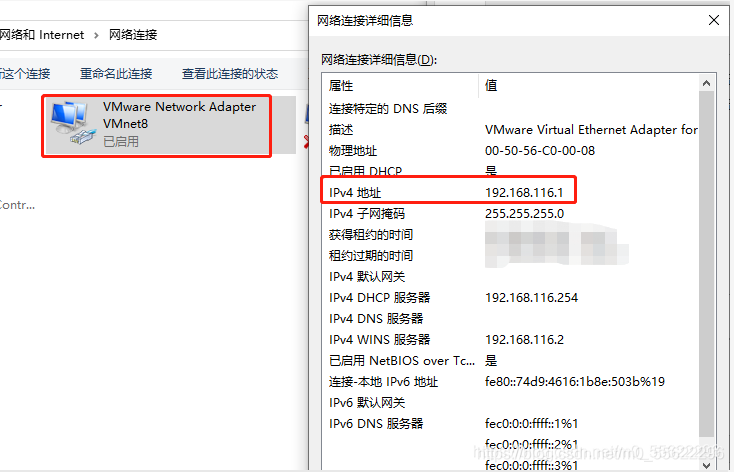

接下來，進入X-shell操作，先看一下windows端的IP地址

舉例 添加新硬碟進行磁區：

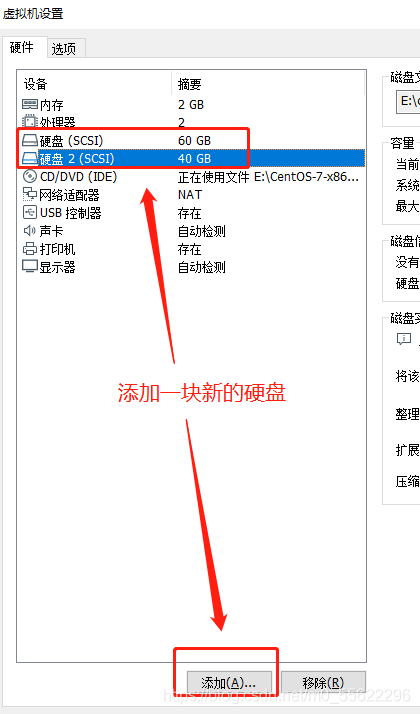

1.添加新的硬碟

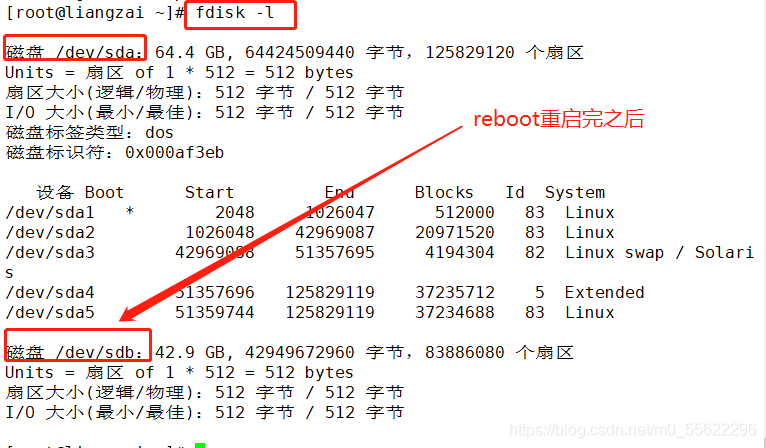

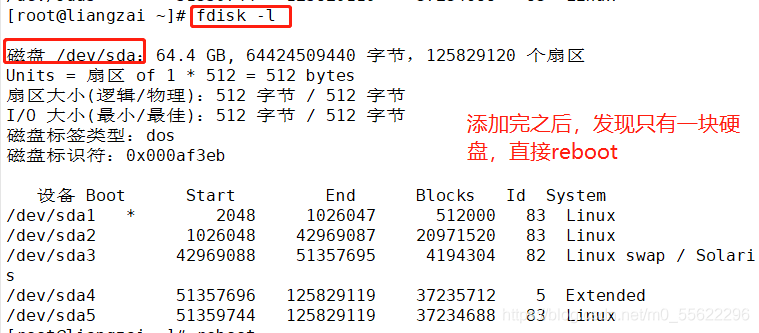

2.fdisk -l沒有找到新的硬碟，reboot重啟一下

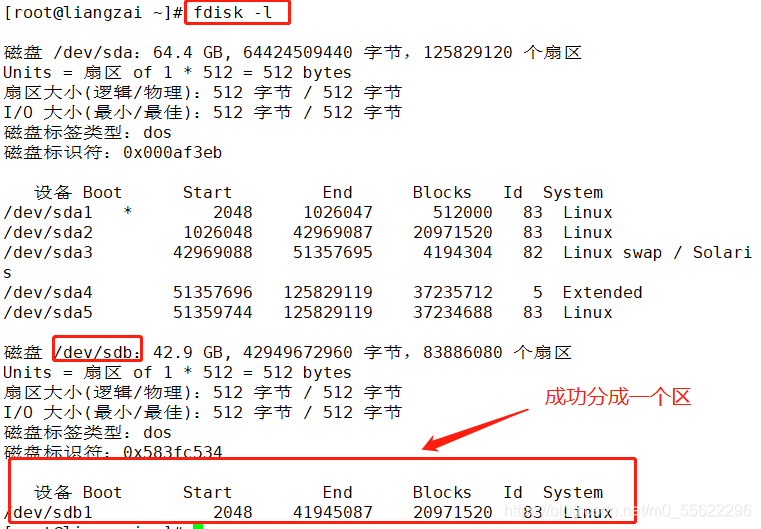

3.進行磁盤磁區1

注：如果分好了，卻看不到，可以執行partprobe,將系統重啟一次

4.格式化mkfs

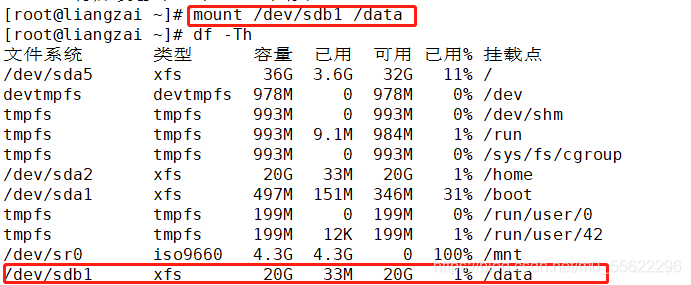

5.根目錄里面創建一個新的空目錄，進行掛載

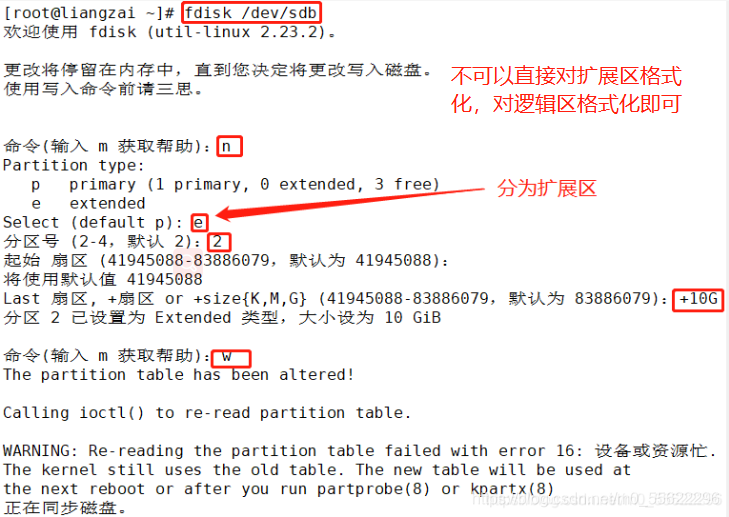

6.分擴展區

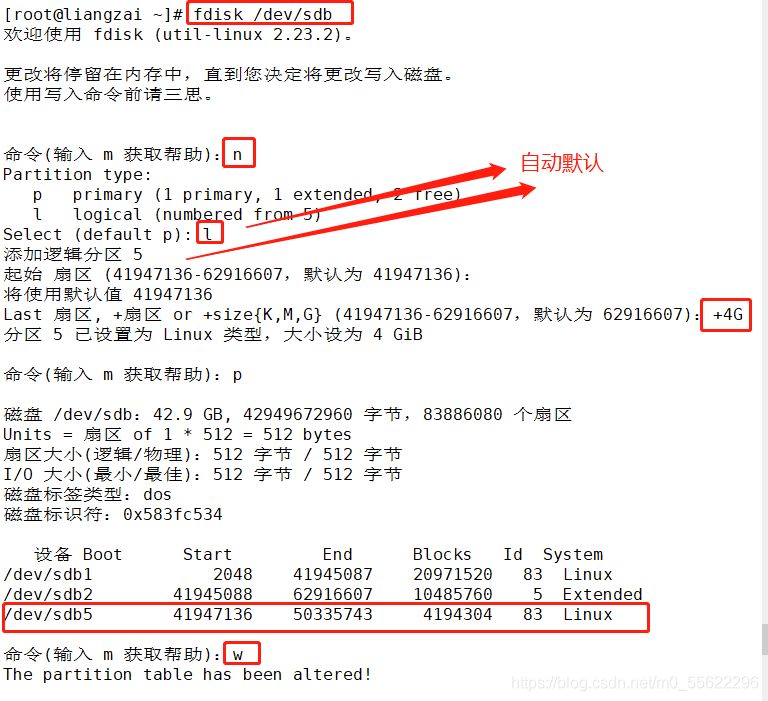

7.分邏輯區

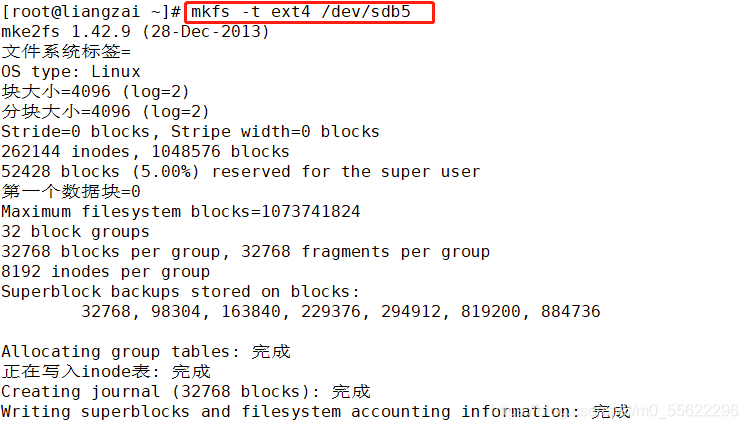

8.格式化邏輯區

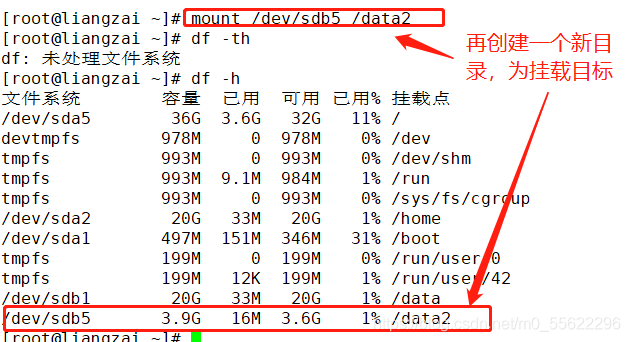

9.掛載邏輯區

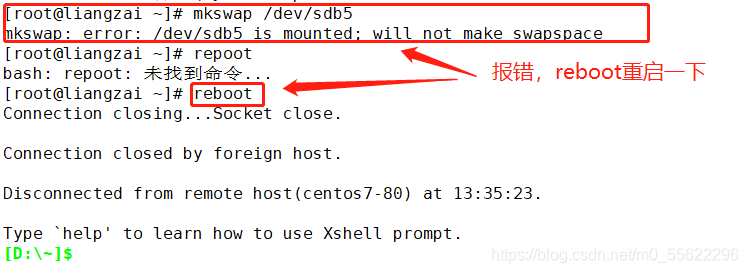

10.創建swap

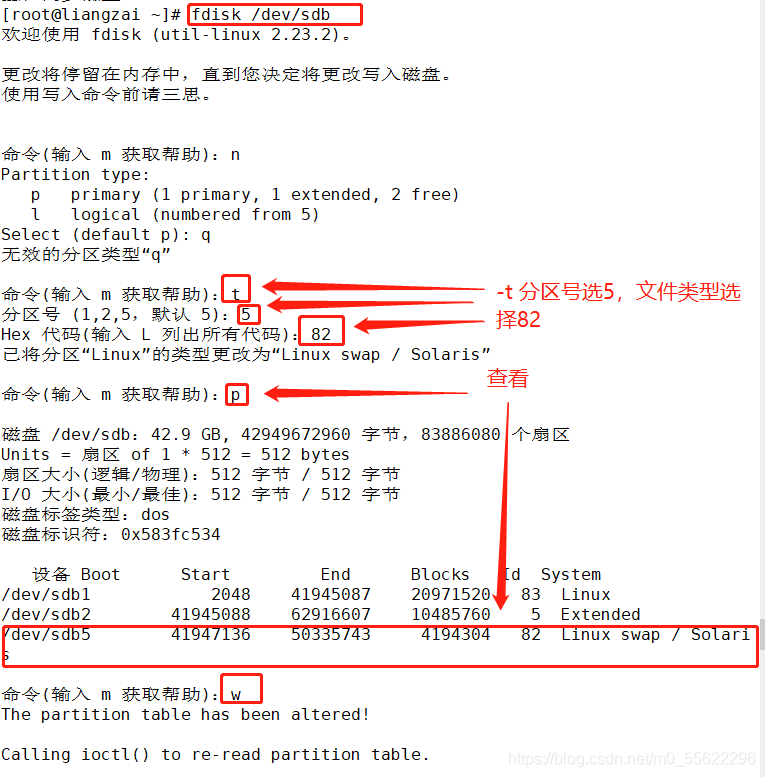

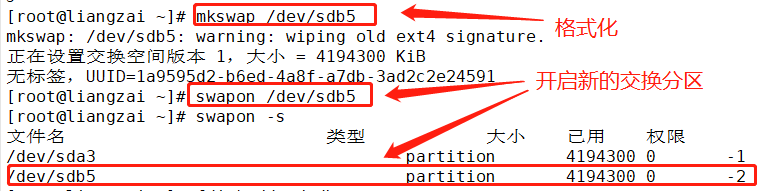

11.在邏輯磁區5上創建swap

總結

? 查看與管理磁盤（fdisk）

? 在互動系統常用指令（m、n、p、d、t、w、q）

? 格式化（mkfs）/(mkswap）

? 掛載、卸載（mount）/（umunt）

? 自動掛載（vim /etc/fstab）

對新加硬碟進行磁區
1.分一個主磁區→進行格式化→進行掛載
2.分一個擴展區（不可以直接區擴展區進行格式化）
3.分兩個邏輯區→進行格式化→進行掛載（磁區從數字5開始）
4.創建swap交換檔案系統（可以選擇在哪個區進行，-t-82）→格式化（mkswap 設備檔案）→開啟新的交換磁區(swapon 設備檔案)

注：分好區最好敲一下partprobe 檢測新的磁區情況
