Esp8266(NodeMcu)接入新大陸物聯網平臺并且上傳溫濕度

Esp8266[NodeMcu]接入新大陸物聯網

1、平臺注冊和產品創建
2、代碼協議部分
    2.1 連接請求協議：
    2.2 資料上報部分協議
3、完整代碼部分
3.1 效果圖：

使用Esp8266接入新大陸物聯網平臺，這幾天找了一下物聯網平臺，發現這個物聯網平臺 新大陸物聯網就自己試著接入了以下，以下是接入程序的一些記錄，使用DTH11上傳溫度和濕度資料，

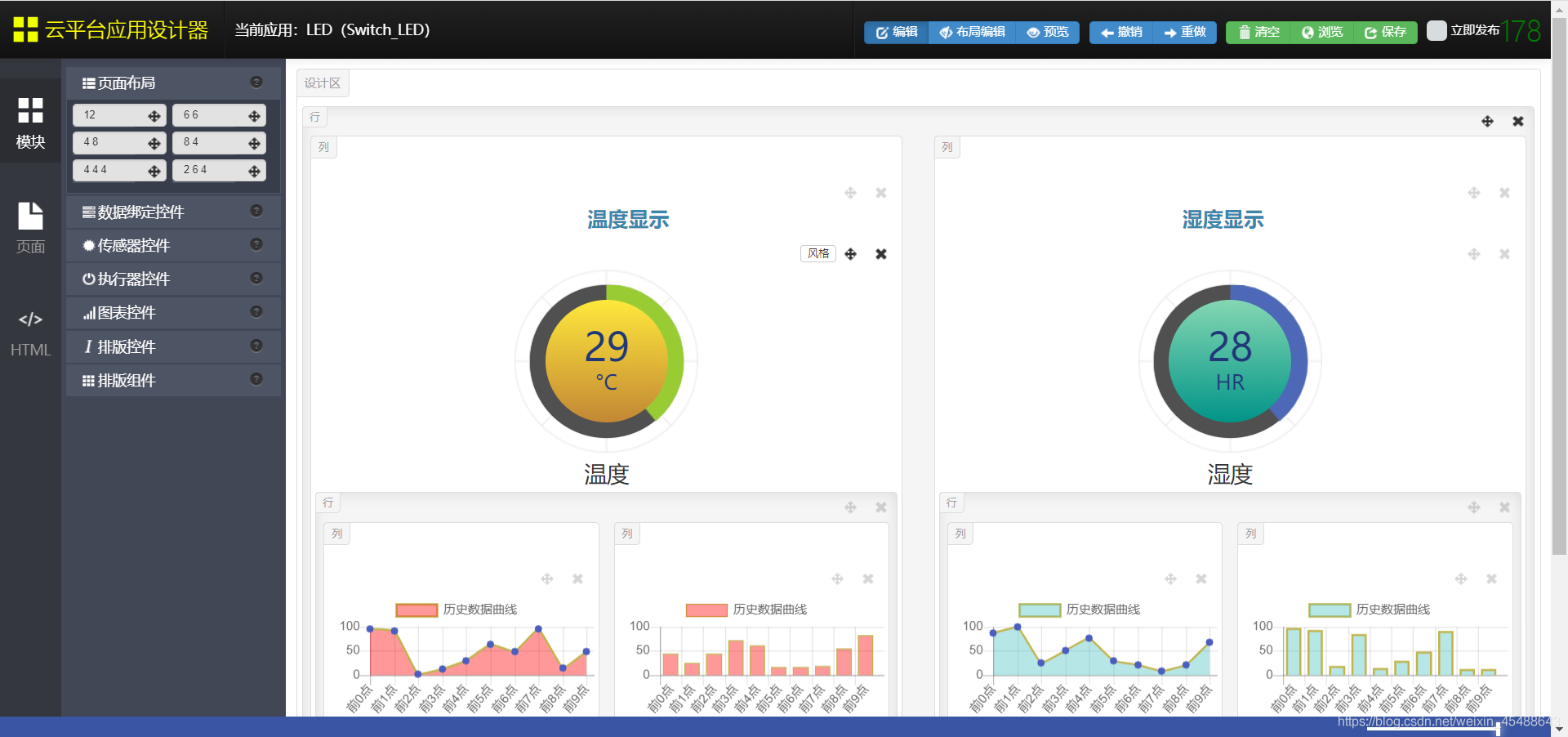

開始先來一張，APP顯示的界面圖：

1、平臺注冊和產品創建

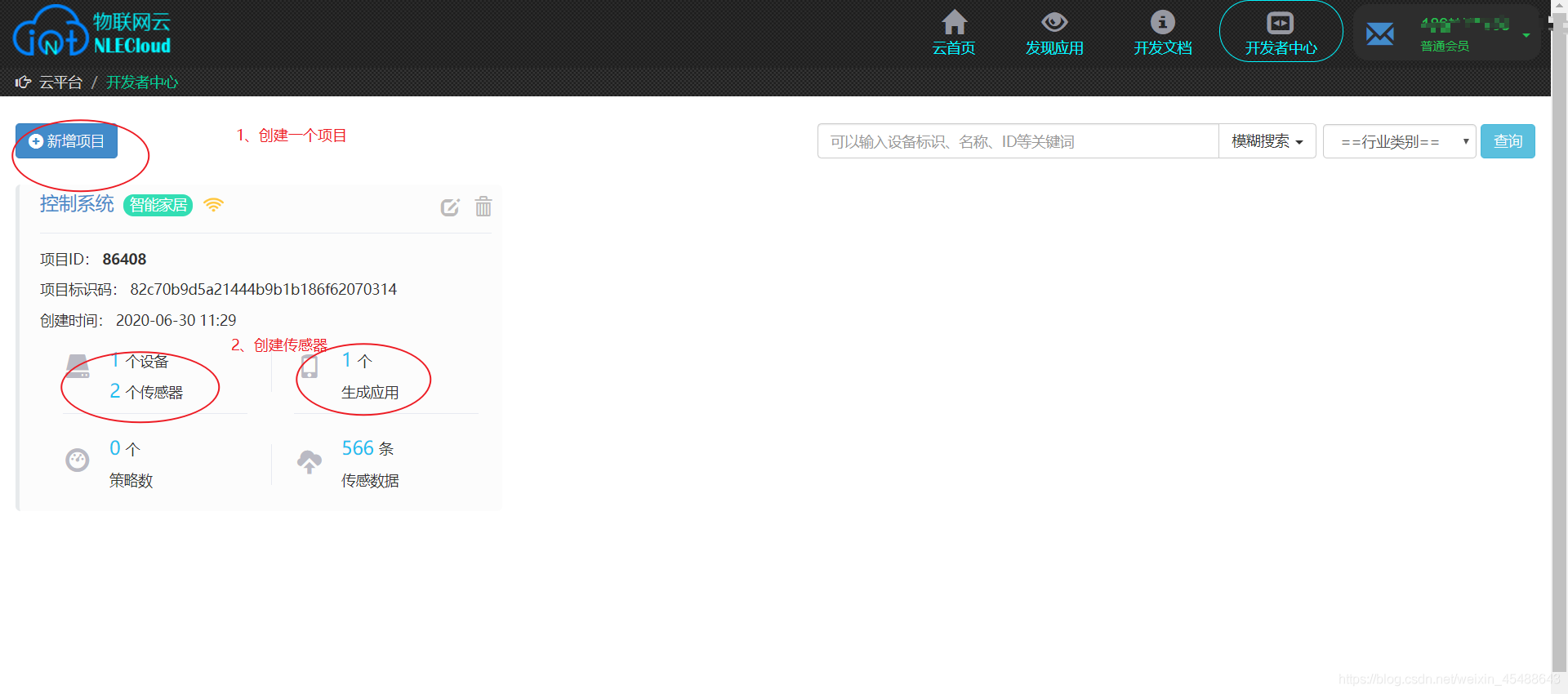

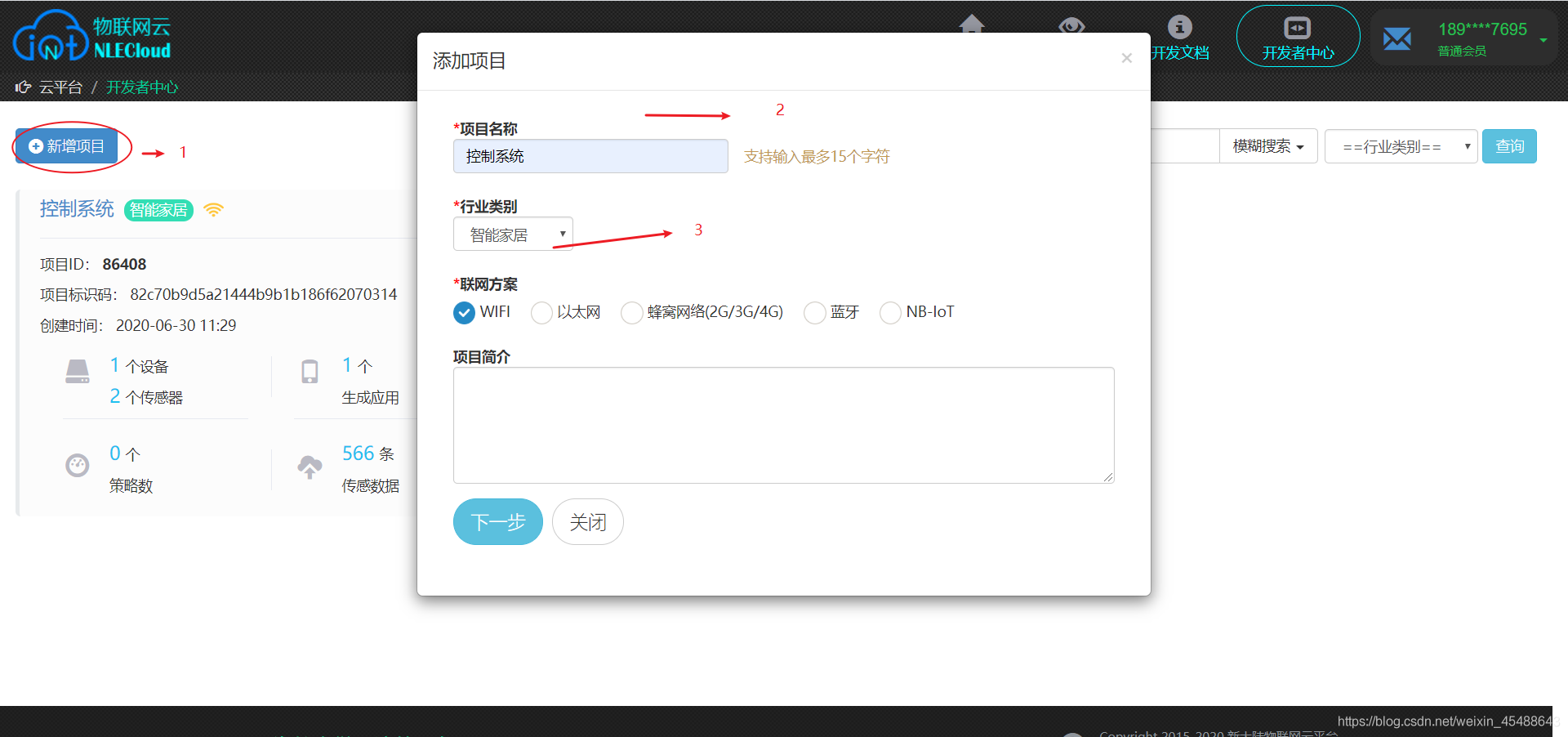

這個平臺操作起來相對其它平臺比較簡單，注冊我就不說了，這個是官方檔案鏈接自己看看，官方檔案，賬號注冊完成之后，進入開發者中心，開始創建產品，
??

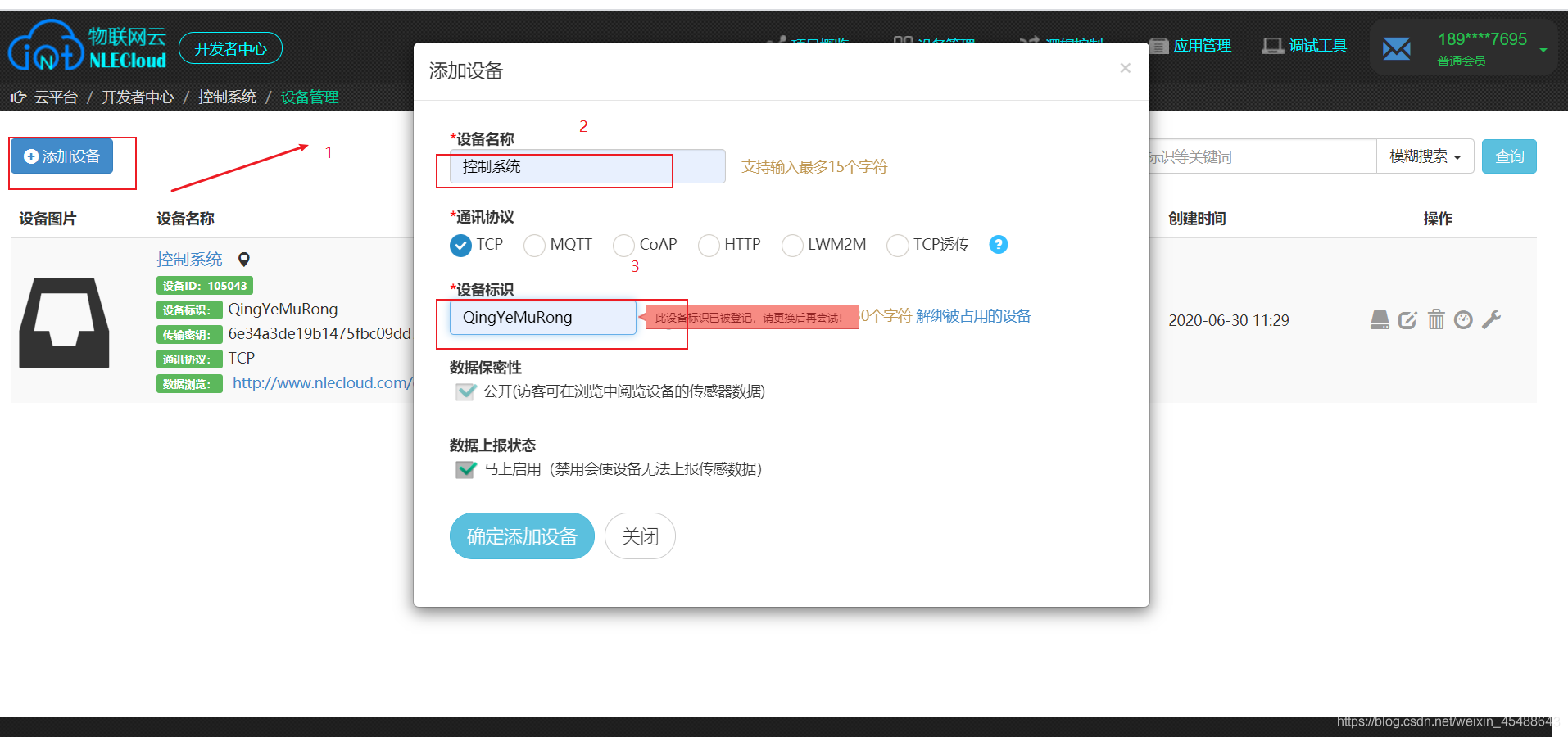

添加設備：

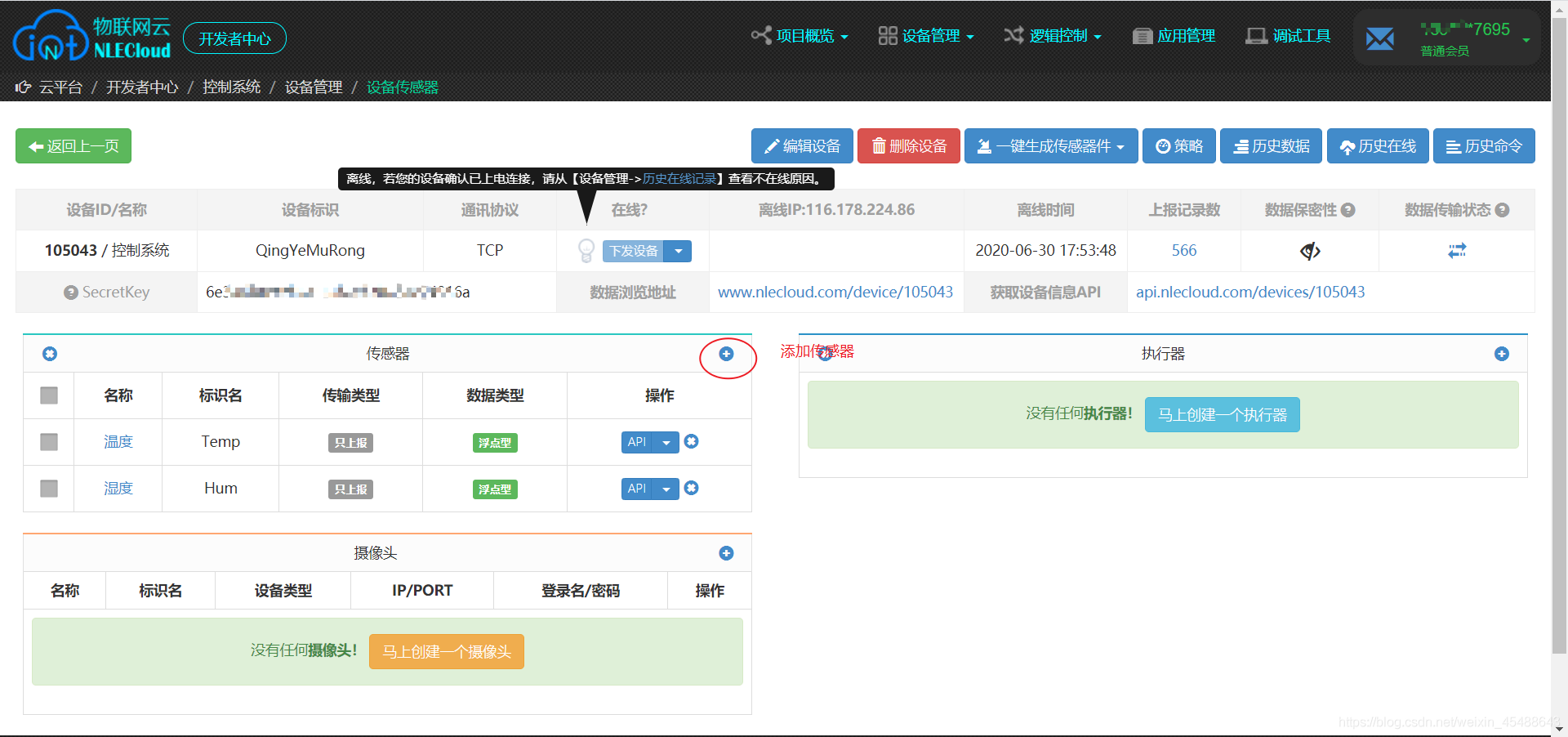

添加傳感器：

我自己在上傳溫度和濕度資料，所以我創建了2個傳感器，分別對于溫度和濕度資料，添加了一個生成應用，這個類似于界面化可以用來顯示資料，
2、代碼協議部分

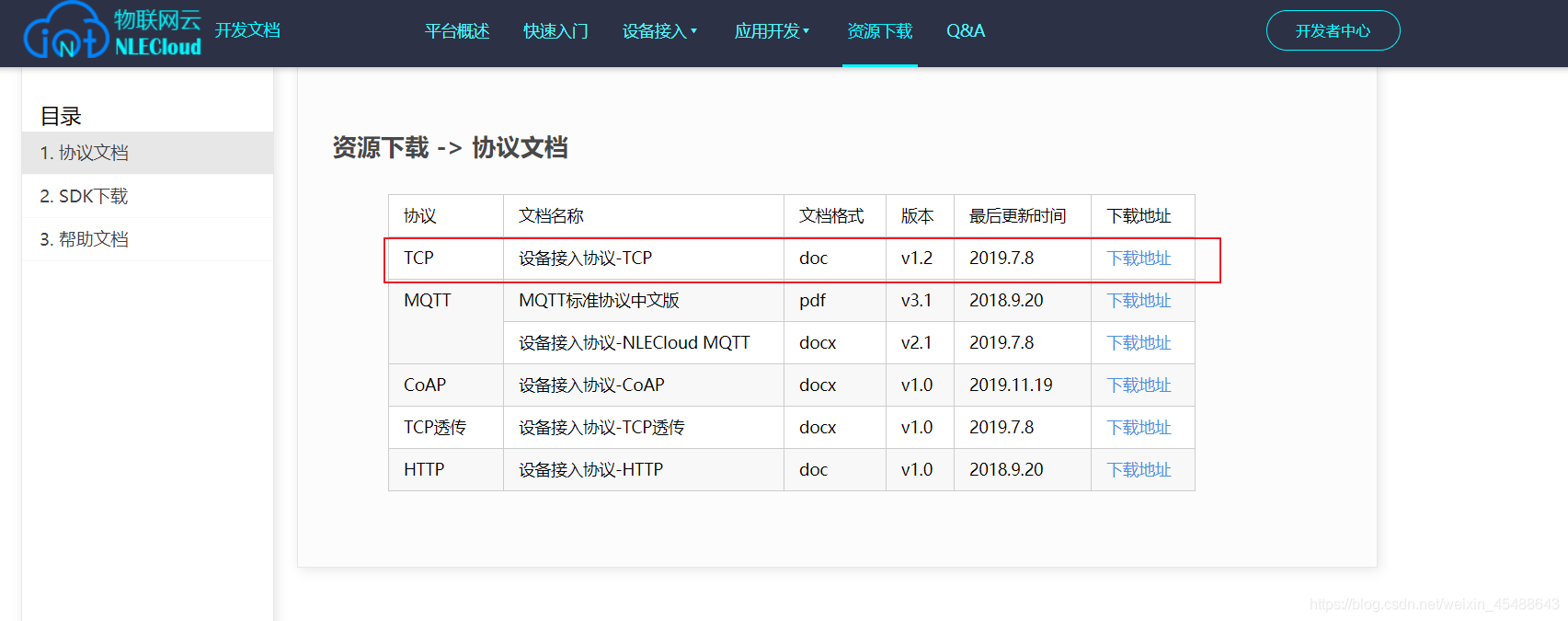

首先在官網查看自己需要的協議檔案，協議檔案下載鏈接，我是使用的TCP連接的，所以下載了TCP協議檔案，如果想要其它連接方式，自行下載檔案查看，

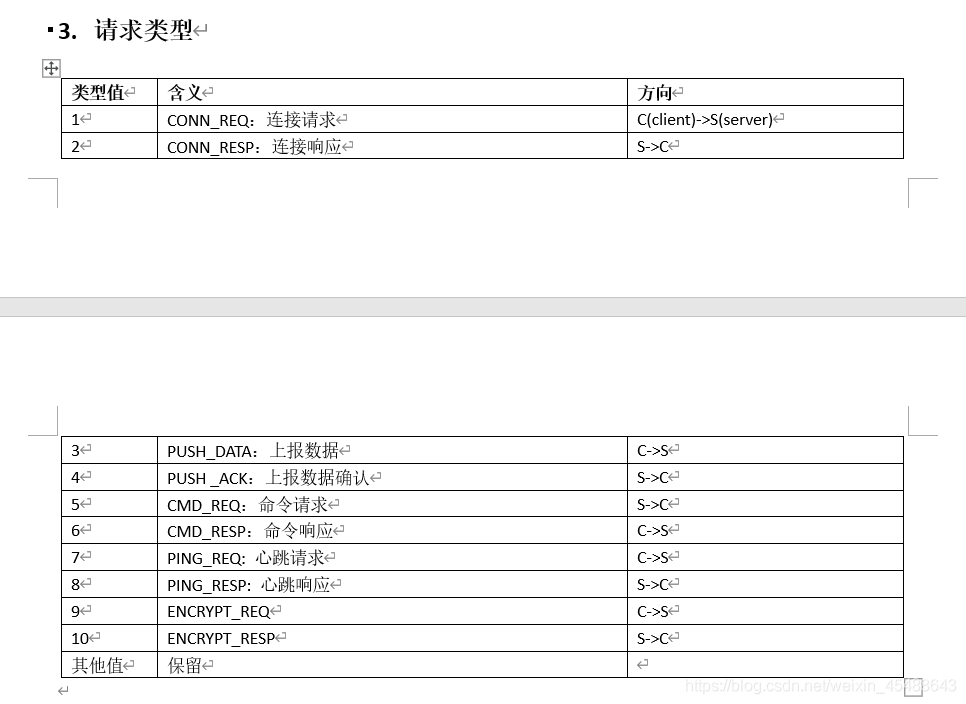

在官方檔案可以看到連接的相關協議：

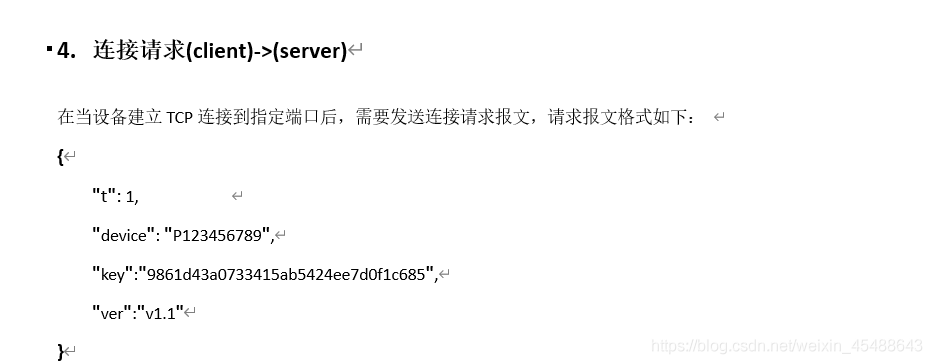

2.1 連接請求協議：

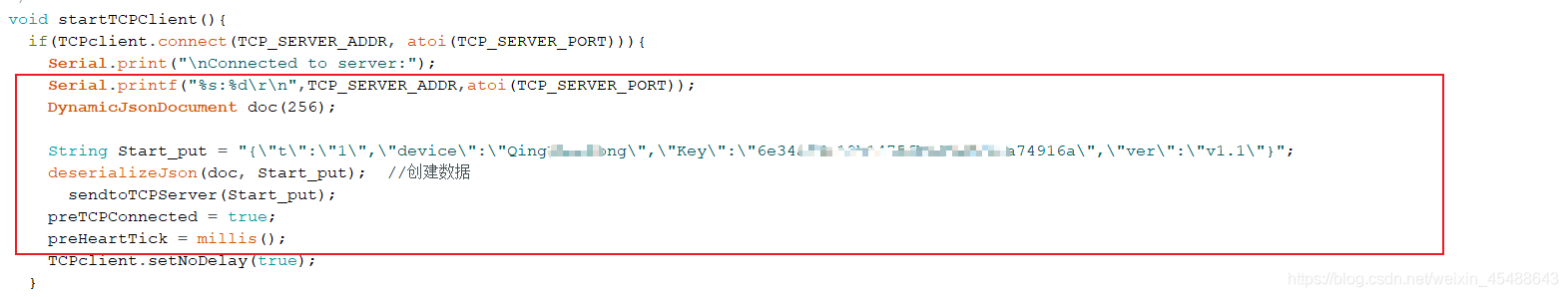

連接請求協議代碼部分

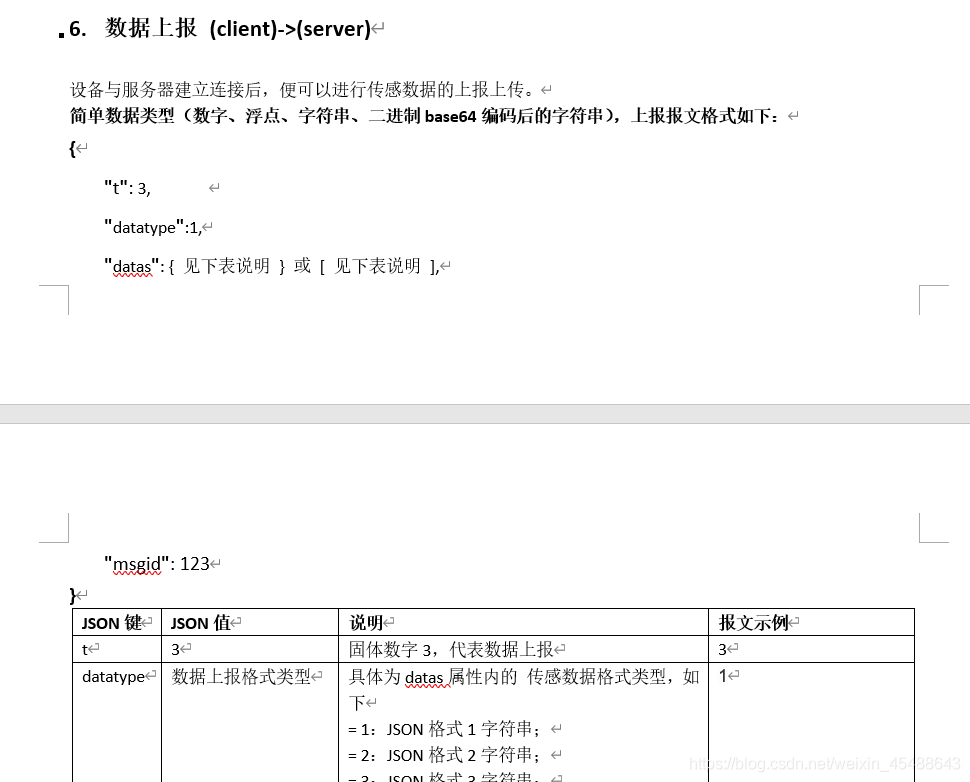

2.2 資料上報部分協議

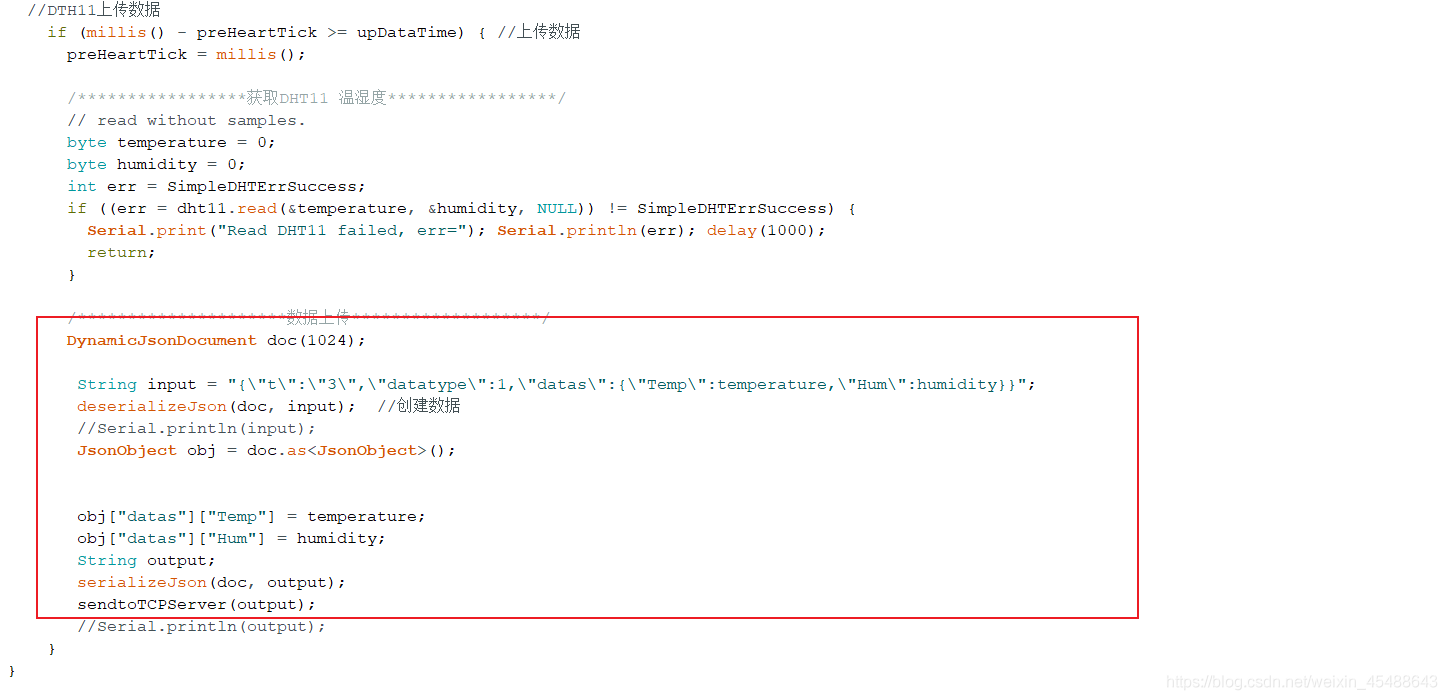

資料上傳協議代碼：
更多的相關協議自己在官方檔案里面查看，我就不在多說了，我想說的一點是，關于上傳資料的處理，程式里面使用的一個庫函式，ArduinoJson庫，這個庫可以處理json字符，進行資料序列化和反序列化，可以看我以前的博客介紹，博客鏈接：https://blog.csdn.net/weixin_45488643/article/details/106818579
3、完整代碼部分

最后貼上完整的程式代碼，

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ArduinoJson.h>
#include <SimpleDHT.h>

//平臺接入服務器地址ndp.nlecloud.com或IP 117.78.1.201
#define TCP_SERVER_ADDR "ndp.nlecloud.com"
//服務器埠，tcp新大陸物聯TCP埠8600,8700,8800
#define TCP_SERVER_PORT "8600"


//WIFI名稱，區分大小寫，不要寫錯
#define DEFAULT_STASSID  "tsy_B5AC58"   //修改為自己WIFI
//WIFI密碼
#define DEFAULT_STAPSW   "19980208"


//設定上傳速率5s（1s<=upDataTime<=60s）
#define upDataTime 5*1000
//DHT11引腳值
int pinDHT11 = D4;  //溫濕度
//      for DHT11,
//      VCC: 5V or 3V
//      GND: GND
//      DATA: 2

//**************************************************//
SimpleDHT11 dht11(pinDHT11);

//**************************************************//



//最大位元組數
#define MAX_PACKETSIZE 512
//設定心跳值10s
#define KEEPALIVEATIME 10*1000



//tcp客戶端相關初始化，默認即可
WiFiClient TCPclient;
String TcpClient_Buff = "";
unsigned int TcpClient_BuffIndex = 0;
unsigned long TcpClient_preTick = 0;
unsigned long preHeartTick = 0;//心跳
unsigned long preTCPStartTick = 0;//連接
bool preTCPConnected = false;



//相關函式初始化
//連接WIFI
void doWiFiTick();
void startSTA();

//TCP初始化連接
void doTCPClientTick();
void startTCPClient();
void sendtoTCPServer(String p);

//led 控制函式
void turnOnLed();
void turnOffLed();
//繼電器
void turnOnLed1();
void turnOffLed1();



/*
  *發送資料到TCP服務器
 */
void sendtoTCPServer(String p){

  if (!TCPclient.connected())
  {
    Serial.println("Client is not readly");
    return;
  }
  TCPclient.print(p);
  Serial.println("[Send to TCPServer]:String");
  Serial.println(p);
}


/*
  *初始化和服務器建立連接
*/
void startTCPClient(){
  if(TCPclient.connect(TCP_SERVER_ADDR, atoi(TCP_SERVER_PORT))){
    Serial.print("\nConnected to server:");
    Serial.printf("%s:%d\r\n",TCP_SERVER_ADDR,atoi(TCP_SERVER_PORT));
    DynamicJsonDocument doc(256);
// 替換成自己的
    String Start_put = "{\"t\":\"1\",\"device\":\"QingYeXXXXXXXuRong\",\"Key\":\"6e34a3de19b1475fbc09dd75XXXXXXXXXXXca74916a\",\"ver\":\"v1.1\"}"; //替換成自己的
    deserializeJson(doc, Start_put);  //創建資料
      sendtoTCPServer(Start_put);
    preTCPConnected = true;
    preHeartTick = millis();
    TCPclient.setNoDelay(true);
  }
  else{
    Serial.print("Failed connected to server:");
    Serial.println(TCP_SERVER_ADDR);
    TCPclient.stop();
    preTCPConnected = false;
  }
  preTCPStartTick = millis();
}


/*
  *檢查資料，發送心跳
*/
void doTCPClientTick(){
 //檢查是否斷開，斷開后重連
   if(WiFi.status() != WL_CONNECTED) return;

  if (!TCPclient.connected()) {//斷開重連

  if(preTCPConnected == true){

    preTCPConnected = false;
    preTCPStartTick = millis();
    Serial.println();
    Serial.println("TCP Client disconnected.");
    TCPclient.stop();
  }
  else if(millis() - preTCPStartTick > 1*1000)//重新連接
    startTCPClient();
  }
  else
  {
    if (TCPclient.available()) {//收資料
      char c =TCPclient.read();
      TcpClient_Buff +=c;
      TcpClient_BuffIndex++;
      TcpClient_preTick = millis();

      if(TcpClient_BuffIndex>=MAX_PACKETSIZE - 1){
        TcpClient_BuffIndex = MAX_PACKETSIZE-2;
        TcpClient_preTick = TcpClient_preTick - 200;
      }
      preHeartTick = millis();
    }
    if(millis() - preHeartTick >= KEEPALIVEATIME){//保持心跳
      preHeartTick = millis();
      Serial.println("--Keep alive:");
      sendtoTCPServer("$#AT#\r\n");
    }
  }

  if((TcpClient_Buff.length() >= 1) && (millis() - TcpClient_preTick>=200))
  {//data ready
    TCPclient.flush();
    Serial.println("Buff");
    Serial.println(TcpClient_Buff);

    TcpClient_Buff="";
    TcpClient_BuffIndex = 0;
  }

  //上傳資料
  //DTH11上傳資料
    if (millis() - preHeartTick >= upDataTime) { //上傳資料
      preHeartTick = millis();

      /*****************獲取DHT11 溫濕度*****************/
      // read without samples.
      byte temperature = 0;
      byte humidity = 0;
      int err = SimpleDHTErrSuccess;
      if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
        Serial.print("Read DHT11 failed, err="); Serial.println(err); delay(1000);
        return;
      }

      /*********************資料上傳*******************/
      DynamicJsonDocument doc(1024);
//替換成自己需要的
       String input = "{\"t\":\"3\",\"datatype\":1,\"datas\":{\"Temp\":temperature,\"Hum\":humidity}}"; //替換成自己需要的
       deserializeJson(doc, input);  //創建資料
       //Serial.println(input);
       JsonObject obj = doc.as<JsonObject>();


       obj["datas"]["Temp"] = temperature;
       obj["datas"]["Hum"] = humidity;
       String output;
       serializeJson(doc, output);
       sendtoTCPServer(output);
       //Serial.println(output);
    }
}

void startSTA(){
  WiFi.disconnect();
  WiFi.mode(WIFI_STA);
  WiFi.begin(DEFAULT_STASSID, DEFAULT_STAPSW);

}



/**************************************************************************
                                 WIFI
***************************************************************************/
/*
  WiFiTick
  檢查是否需要初始化WiFi
  檢查WiFi是否連接上，若連接成功啟動TCP Client
  控制指示燈
*/
void doWiFiTick(){
  static bool startSTAFlag = false;
  static bool taskStarted = false;
  static uint32_t lastWiFiCheckTick = 0;

  if (!startSTAFlag) {
    startSTAFlag = true;
    startSTA();
    Serial.printf("Heap size:%d\r\n", ESP.getFreeHeap());
  }

  //未連接1s重連
  if ( WiFi.status() != WL_CONNECTED ) {
    if (millis() - lastWiFiCheckTick > 1000) {
      lastWiFiCheckTick = millis();
    }
  }
  //連接成功建立
  else {
    if (taskStarted == false) {
      taskStarted = true;
      Serial.print("\r\nGet IP Address: ");
      Serial.println(WiFi.localIP());
      startTCPClient();
    }
  }
}
//
void turnOnLed1(){
  Serial.println("Turn ON");
  digitalWrite(LED_Pin,LOW);
}
//繼電器
void turnOffLed1(){
  Serial.println("Turn OFF");
    digitalWrite(LED_Pin,HIGH);
}
//打開燈泡
void turnOnLed(){
  Serial.println("Turn ON");
  digitalWrite(LED_Pin_led,LOW);
}
//關閉燈泡
void turnOffLed(){
  Serial.println("Turn OFF");
    digitalWrite(LED_Pin_led,HIGH);
}

// 初始化，相當于main 函式
void setup() {
  Serial.begin(115200);
  pinMode(LED_Pin_led,OUTPUT);
  pinMode(LED_Pin,OUTPUT);
  digitalWrite(LED_Pin_led,HIGH);
  digitalWrite(LED_Pin,HIGH);
}

//回圈
void loop() {
  doWiFiTick();
  doTCPClientTick();
}

代碼最后部分，我有一些函式，雖然我沒有使用但是可以直接拓展外設，
關于界面部分，大家自行在官網查看也比較簡單操作，我就不在說了，

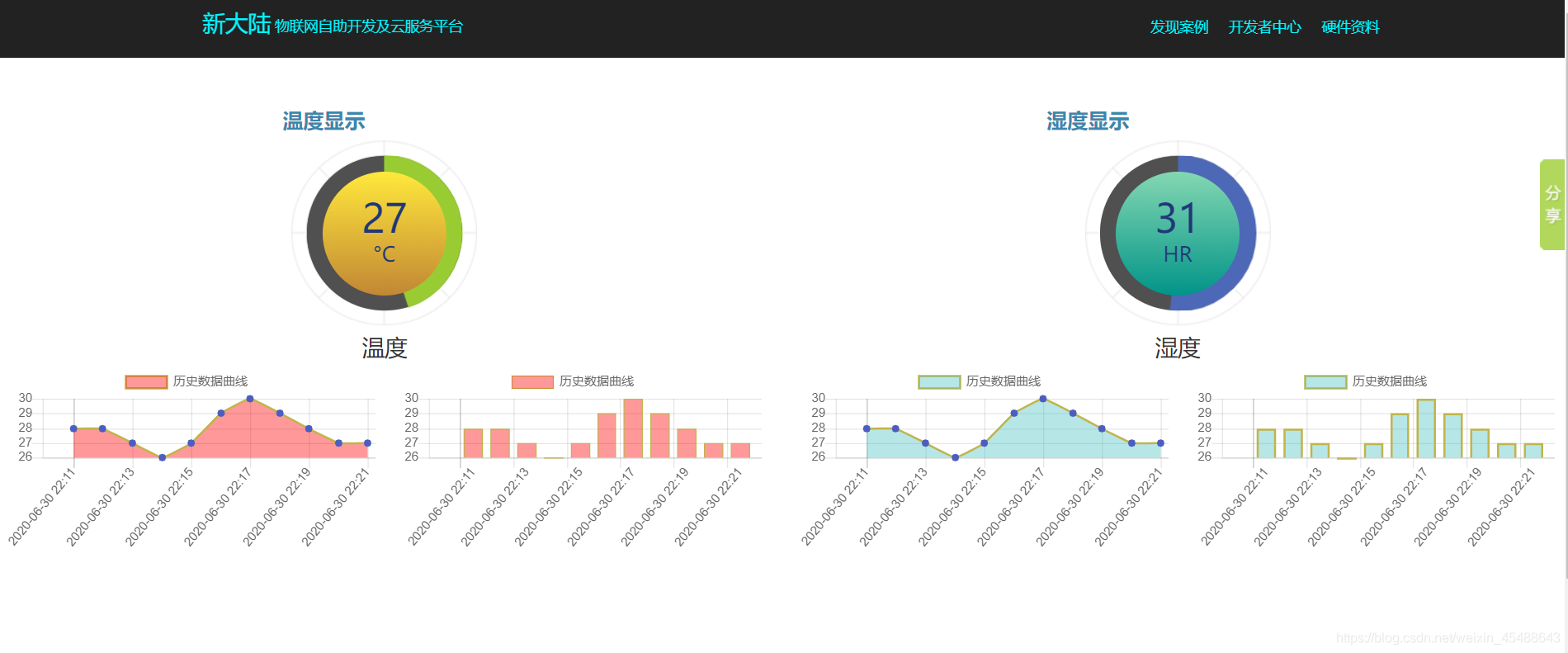

3.1 效果圖：
