實驗目的：
理解主存地址基本概念，理解存盤位擴展基本思想，并能利用相關原理構建能同時支持位元組、半字、字訪問的存盤子系統，
實驗內容：
Logisim 中 RAM 組件只能提供固定的地址位寬，資料輸出也只能提供固定的資料位寬，訪問時無法同時支持位元組/半字/字三種訪問模式，實驗要求利用4個8位的 RAM 組件進行擴展，設計完成既能按照8位、也能按16位、也能按照32位進行讀寫訪問的32位存盤器，

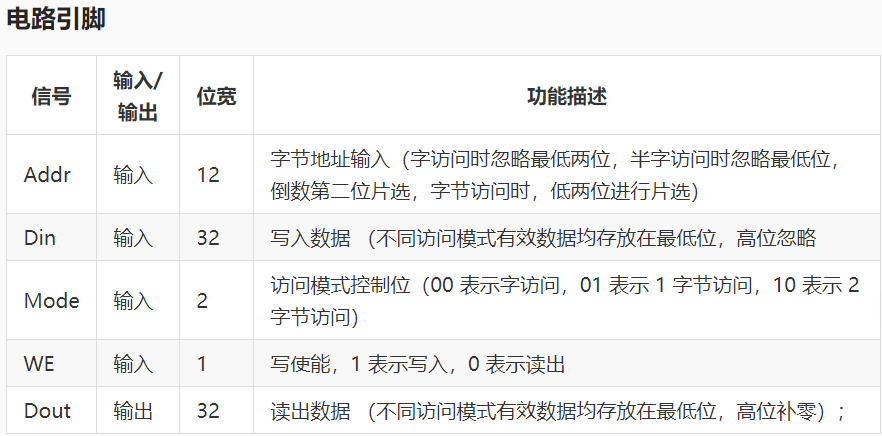

下面為電路輸出引腳圖：

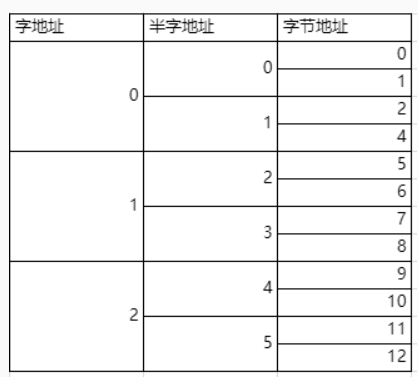

最終實作的地址空間如下圖所示，字地址，半字地址，位元組地址對應的存盤空間是共享的，
實驗步驟：

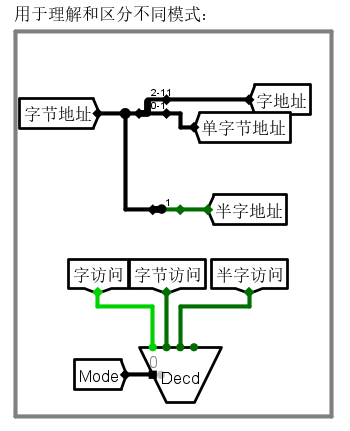

00 表示字訪問，01 表示 1 位元組訪問，10 表示 2 位元組訪問，

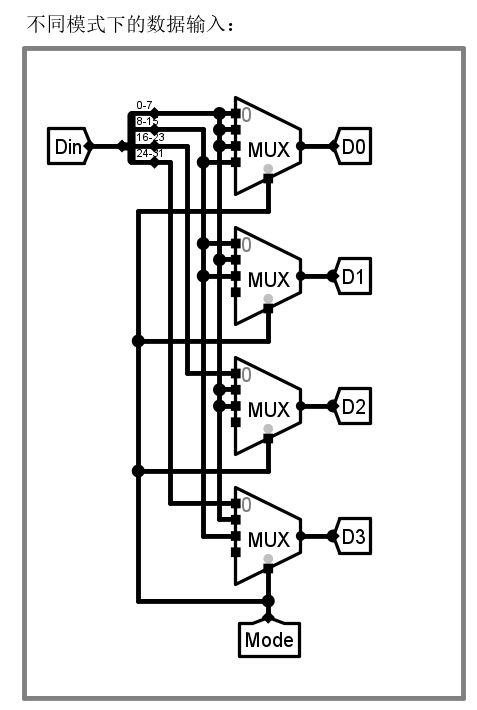

地址在字訪問時忽略最低兩位；半字訪問時忽略最低位，倒數第二位為片選；位元組訪問時，第二位進行片選，

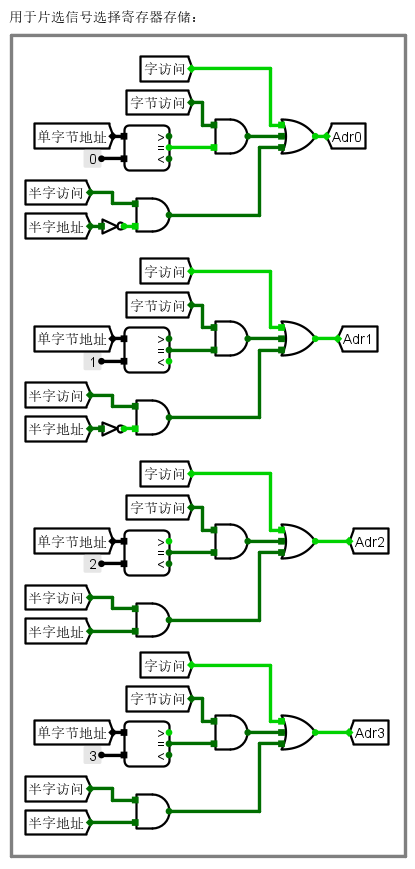

為了避免存盤單元中的資料被覆寫，需要根據Mode和低二位決定4個存盤器哪一個需要去存盤，以最低位存盤器的str信號來說，字訪問的時候str為高電平；單位元組訪問的時候當片選信號為0才進行訪問；半字訪問的時候，片選信號為0時進行訪問，

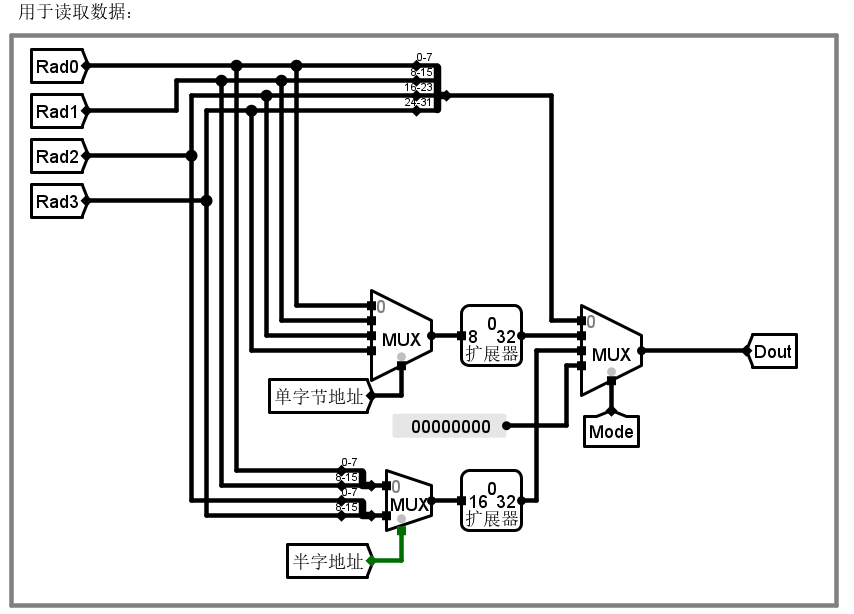

最后讀取資料時，根據不同的地址訪問來進行選擇讀取暫存器的內容：

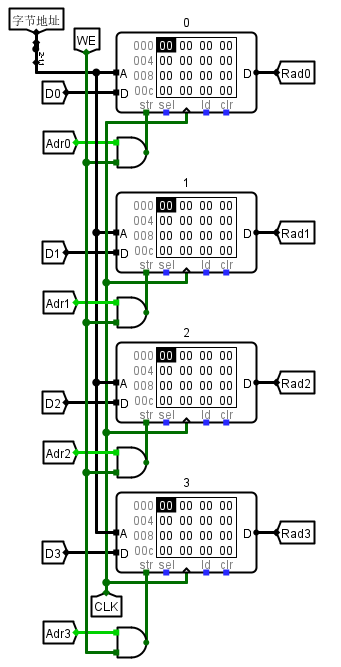

電路完成圖如下圖所示：

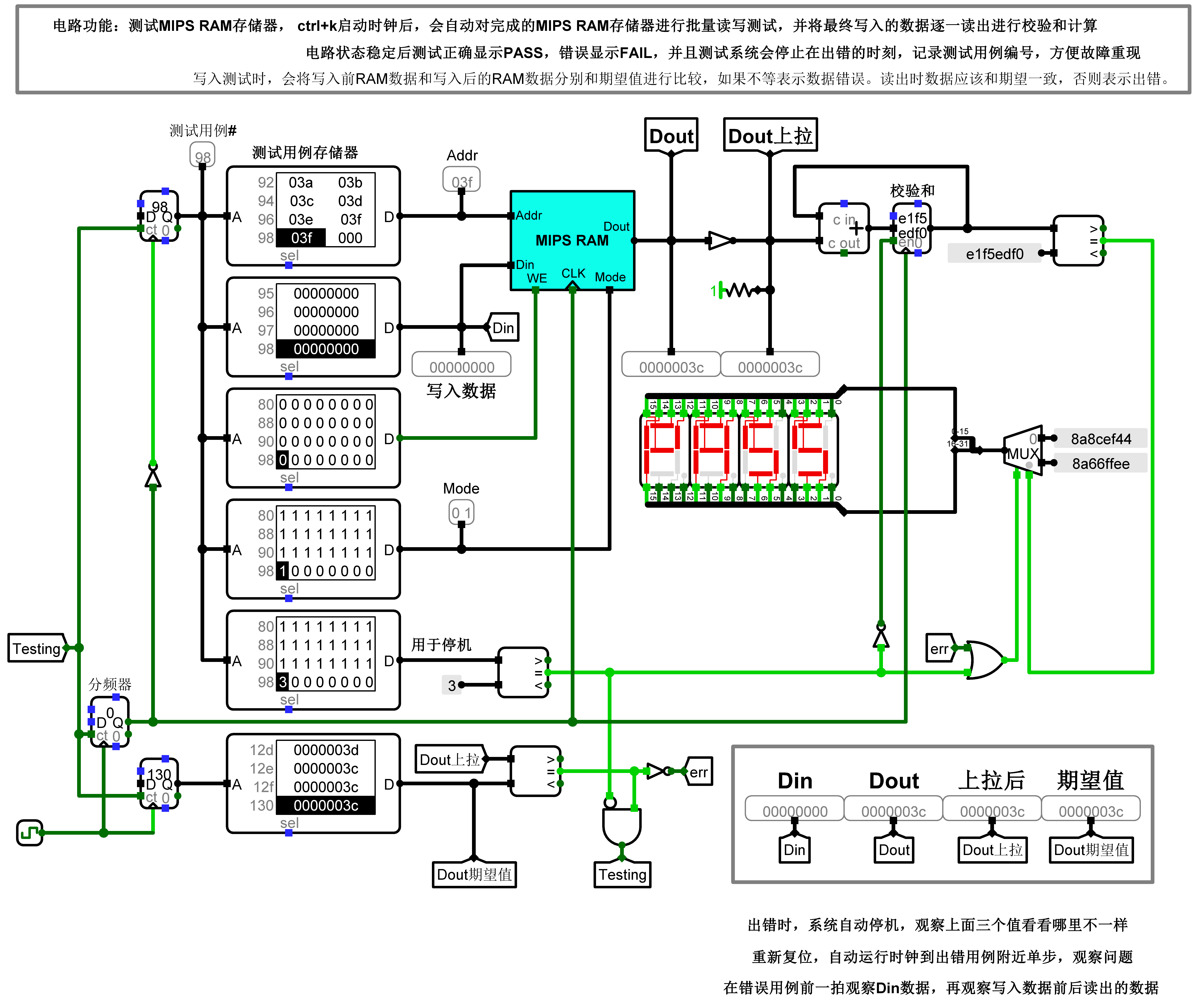

最后用實驗里的自動測驗庫進行測驗，
到此實驗就完成了~【作者這里理解的并不完善，如有理解不當之處請指出，多多交流 ~】
