這篇文章用來記錄自己第一次使用matlab（2020a）搭建整流電路遇到的一些問題，

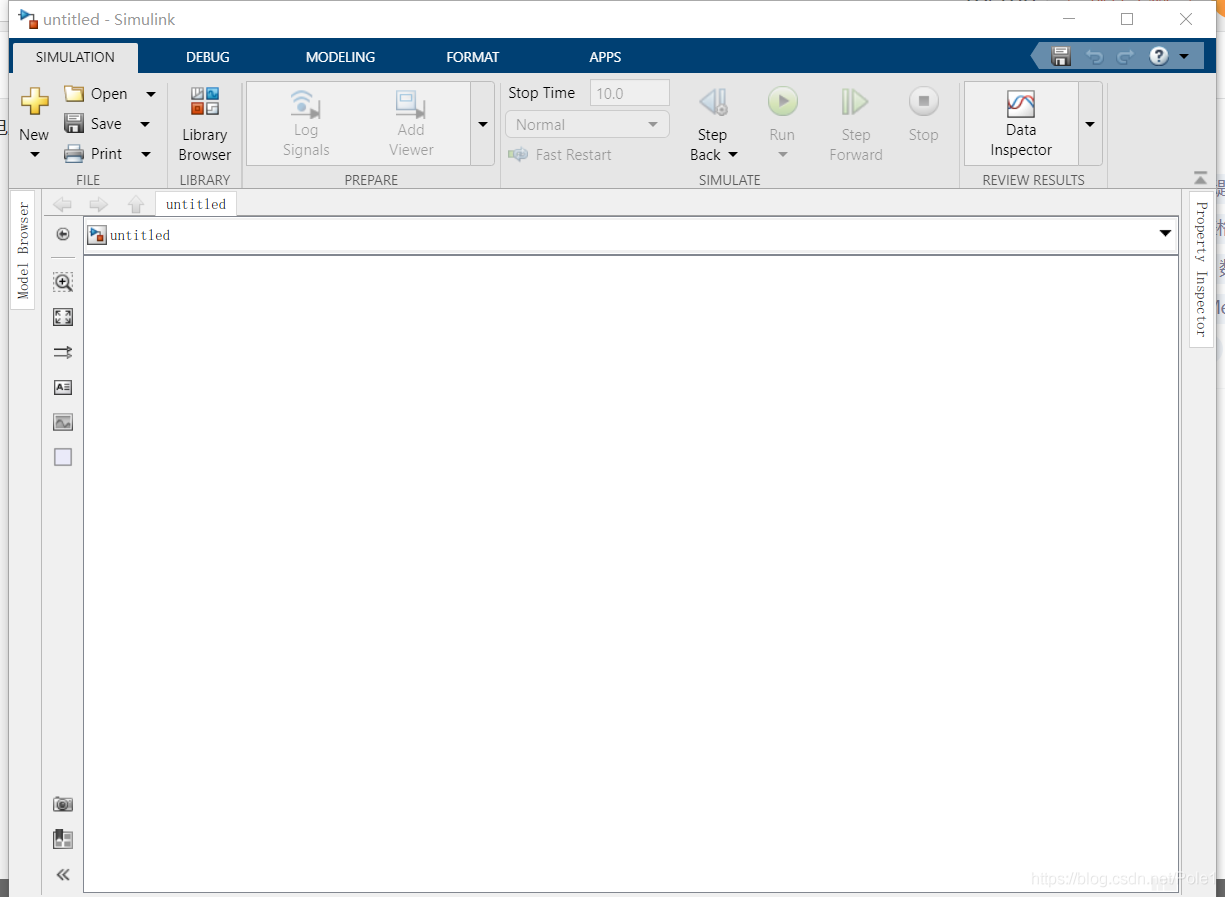

首先先從建立一個模板開始
一、接下來就是愉快的找器件程序，我們所用到的大部分元器件都在powerlib里面（不同庫的元器件連接需要用到一個介面，所以盡量都使用一個庫的），

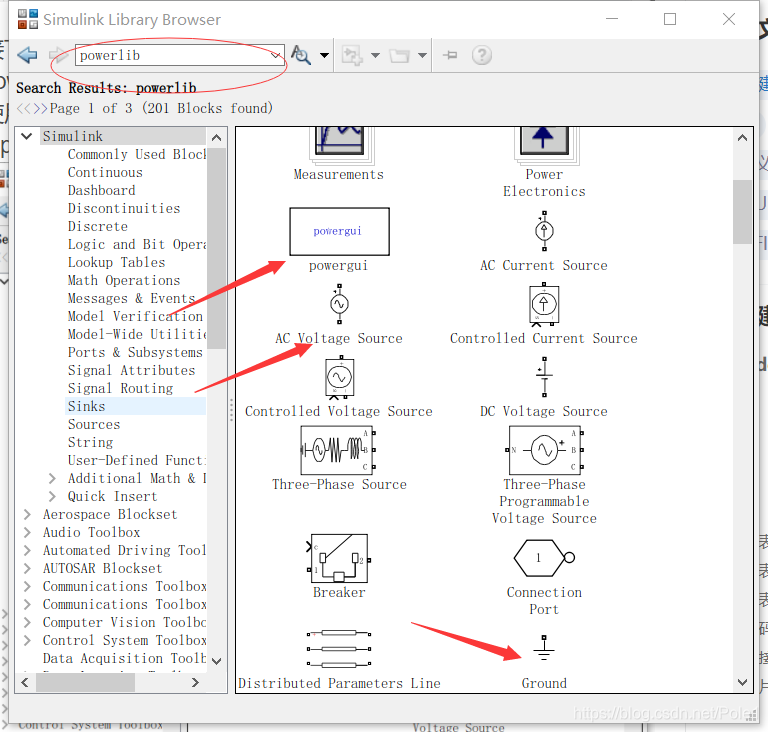

1.powergui、AC voltage Source、ground

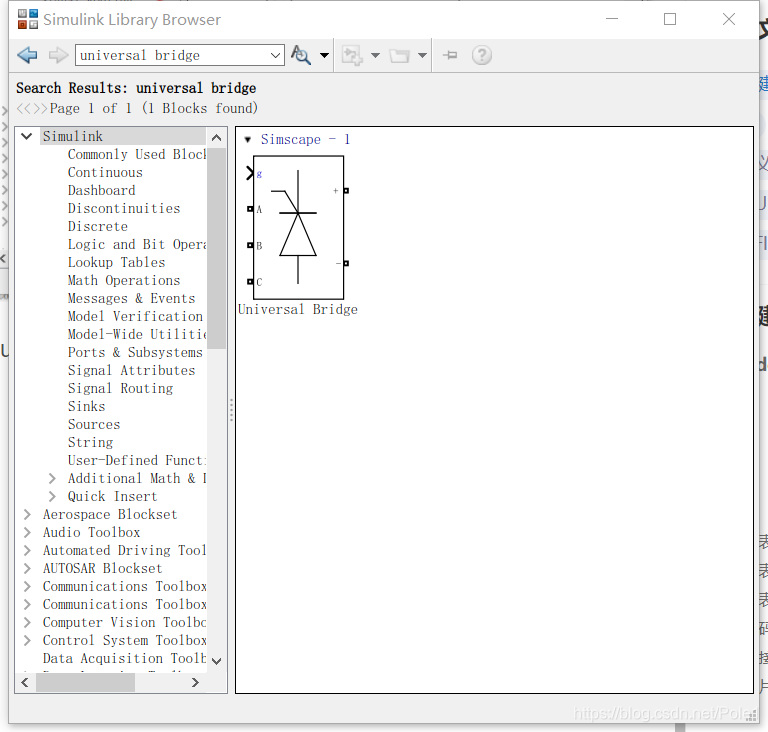

2.universal bridge
3.Synchronized 6-Pulse Generator

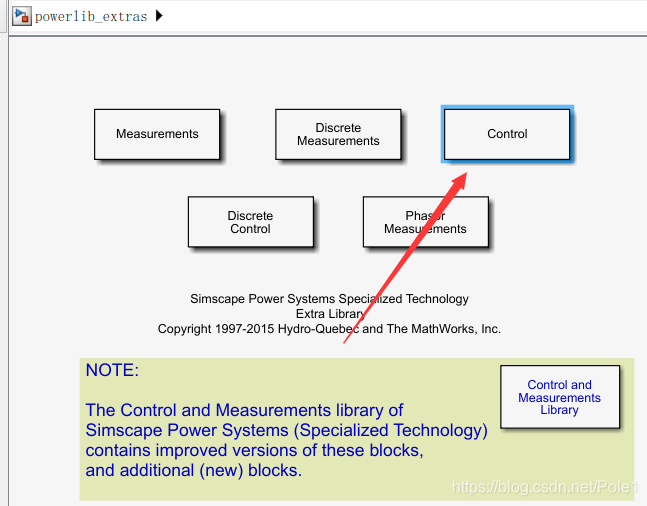

這個庫里面可能找不到，需要在matlab的命令列運行powerlib_extras
然后在control里面就可以找到

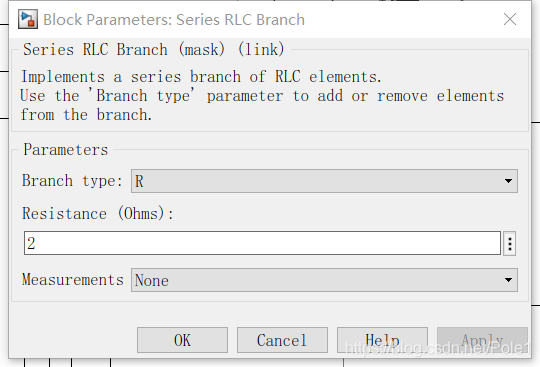

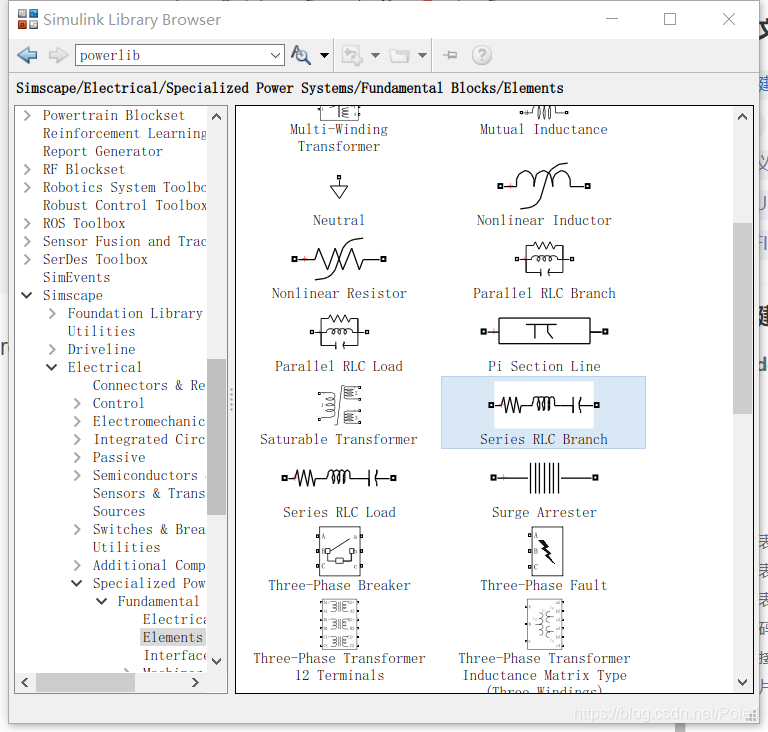

4.resistor在powerlib/element/Series RLC Branch

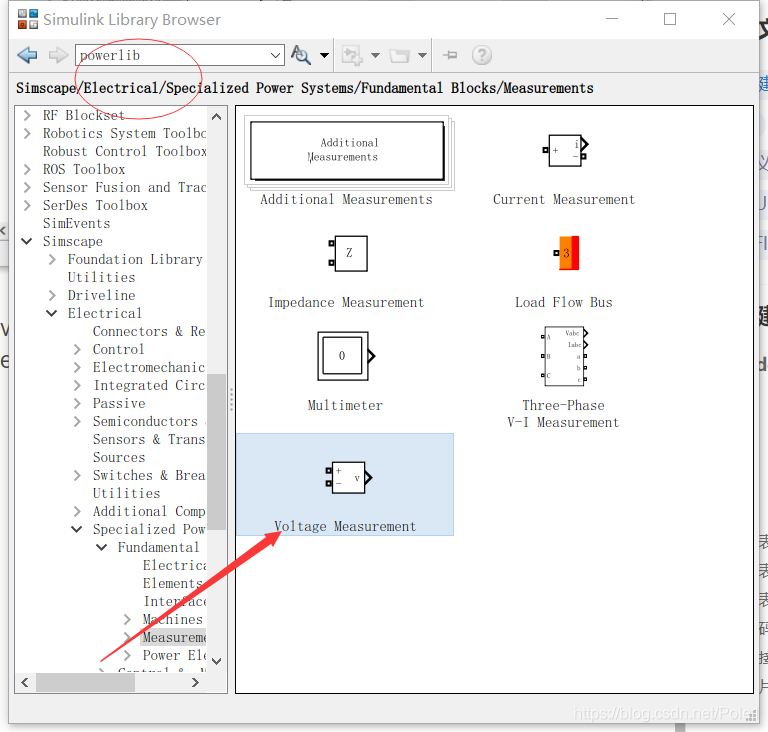

5.voltage measurement 在powergui/measurement/voltage measurement
最后就剩下常用的示波器和step，

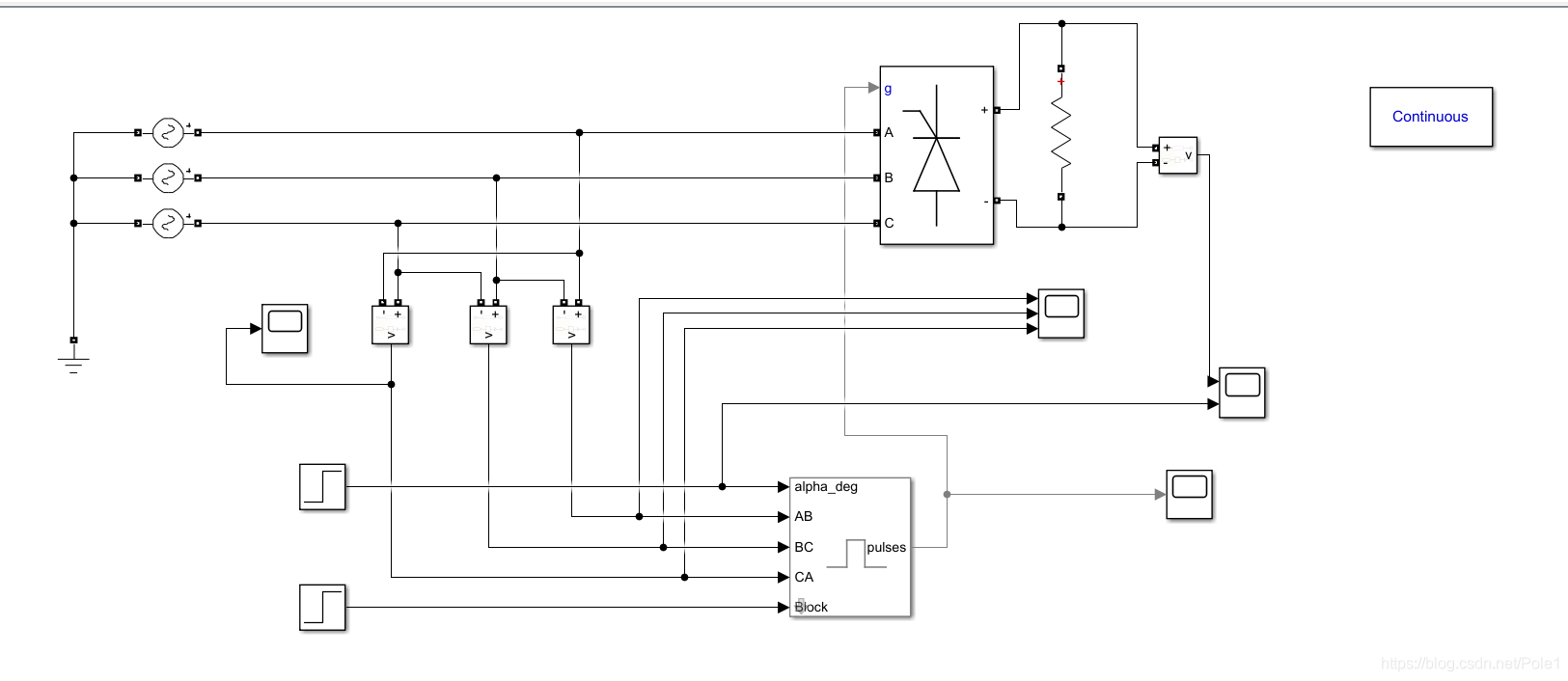

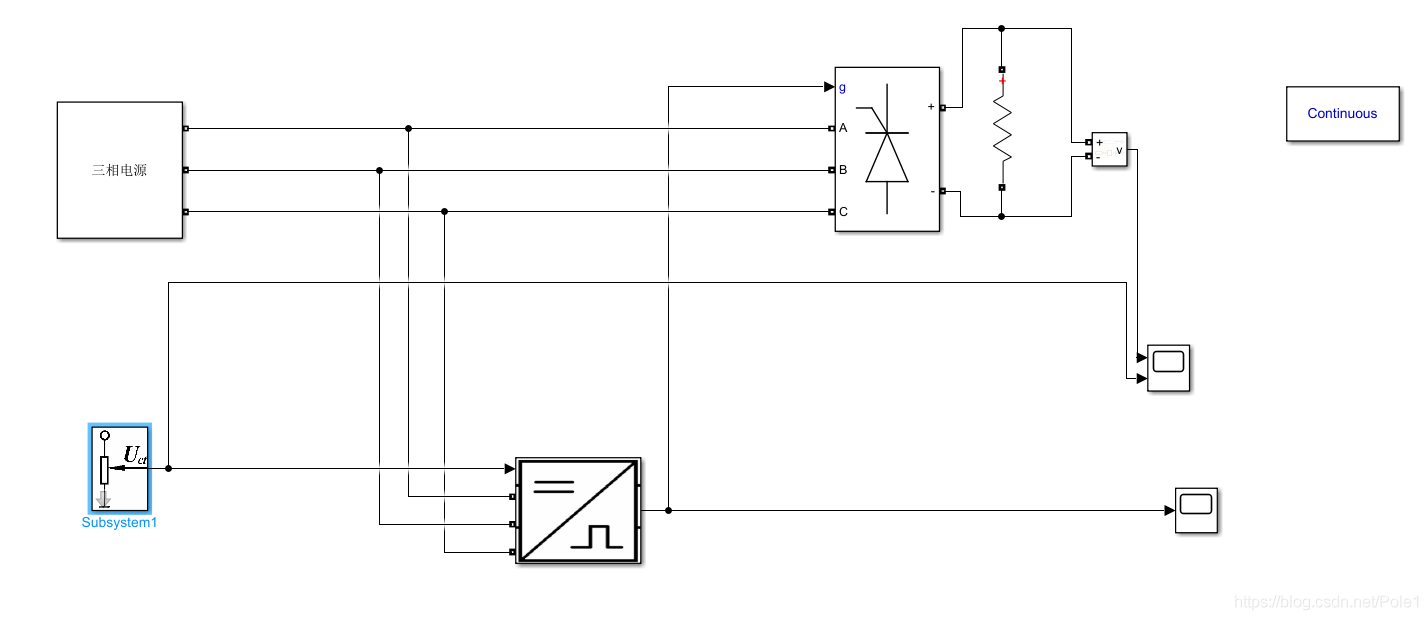

下面是連接好的電路圖，
二、引數主要是AC voltage的相位和Synchronized 6-Pulse Generator三相輸入要對應，從上到下三個AC voltage 相位為0 -120 120
三、將系統封裝
1.三相電源

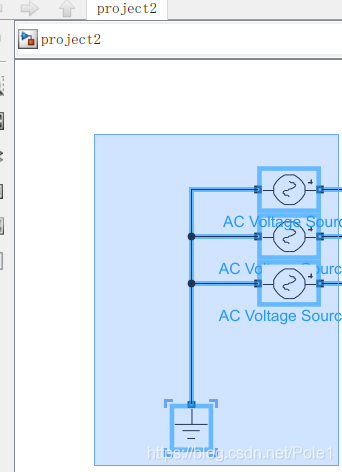

（1）先選中封裝區域

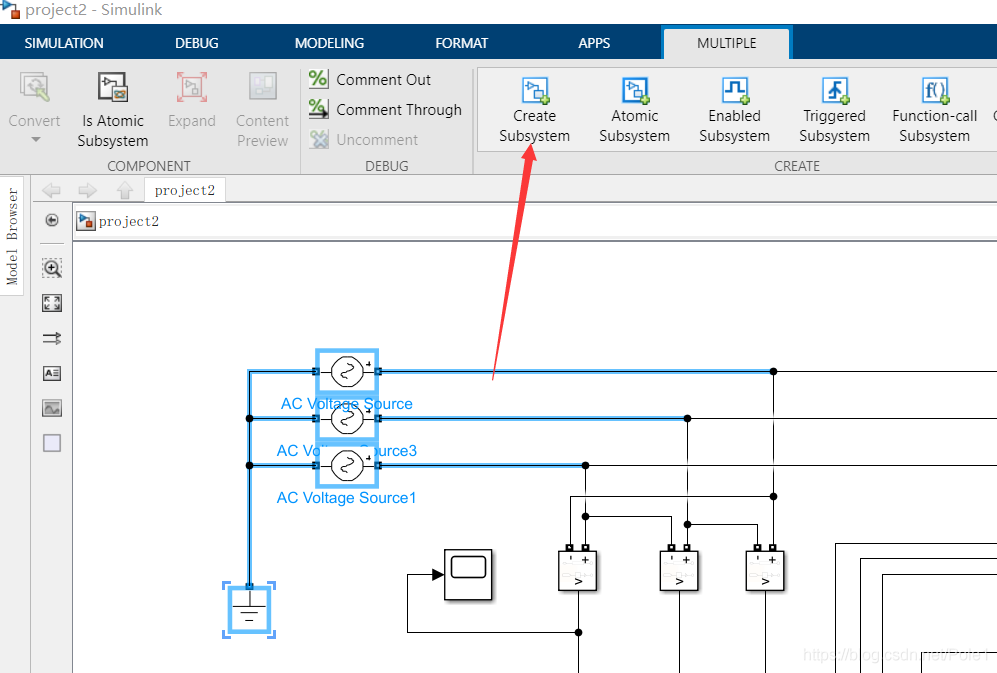

（2）點擊create subsystem

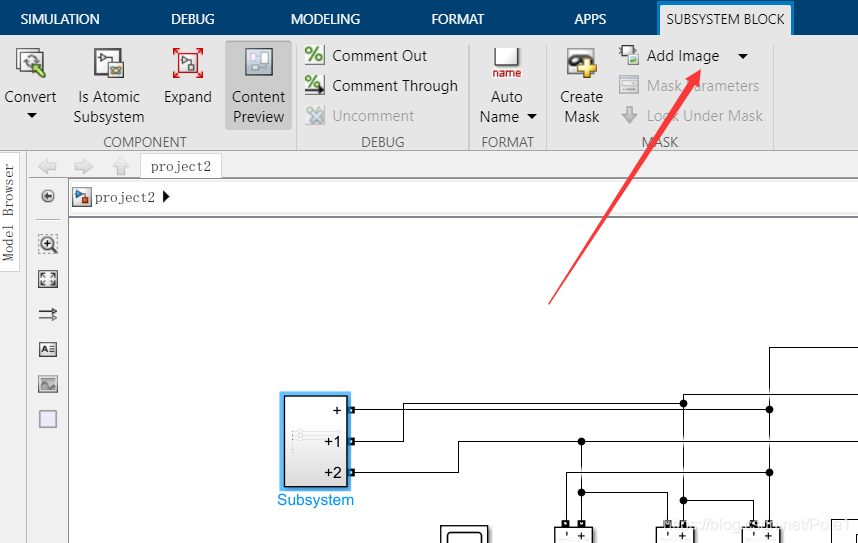

（3）然后就可以添加圖片了，先點擊封裝好的子系統，然后選擇add image
按照提示完成添加圖片即可

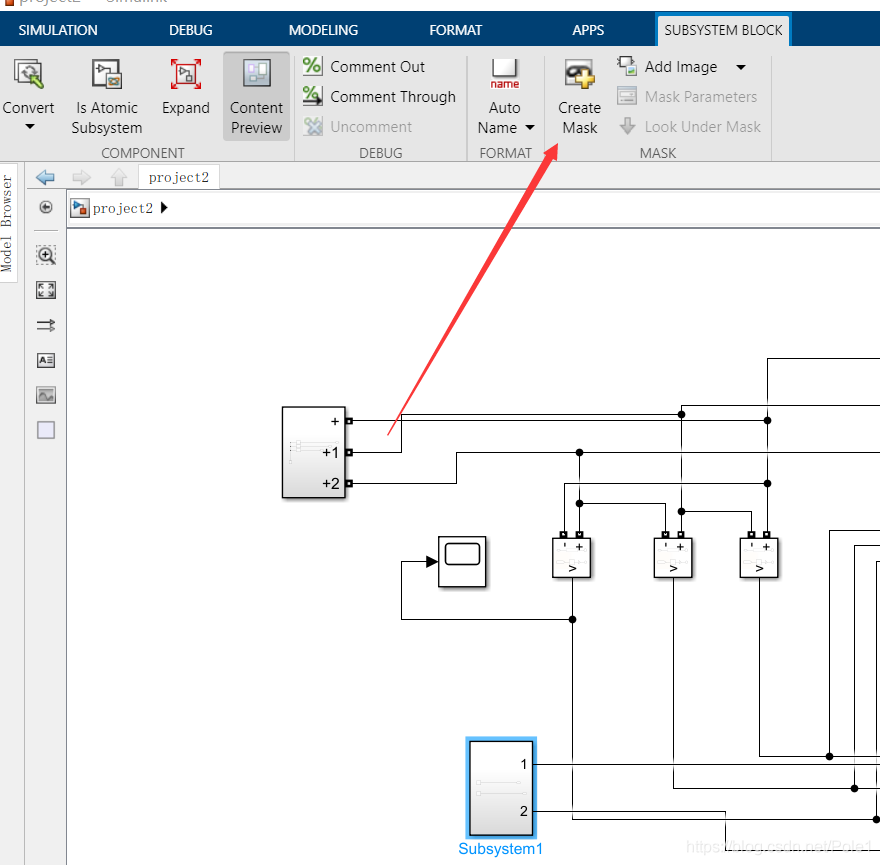

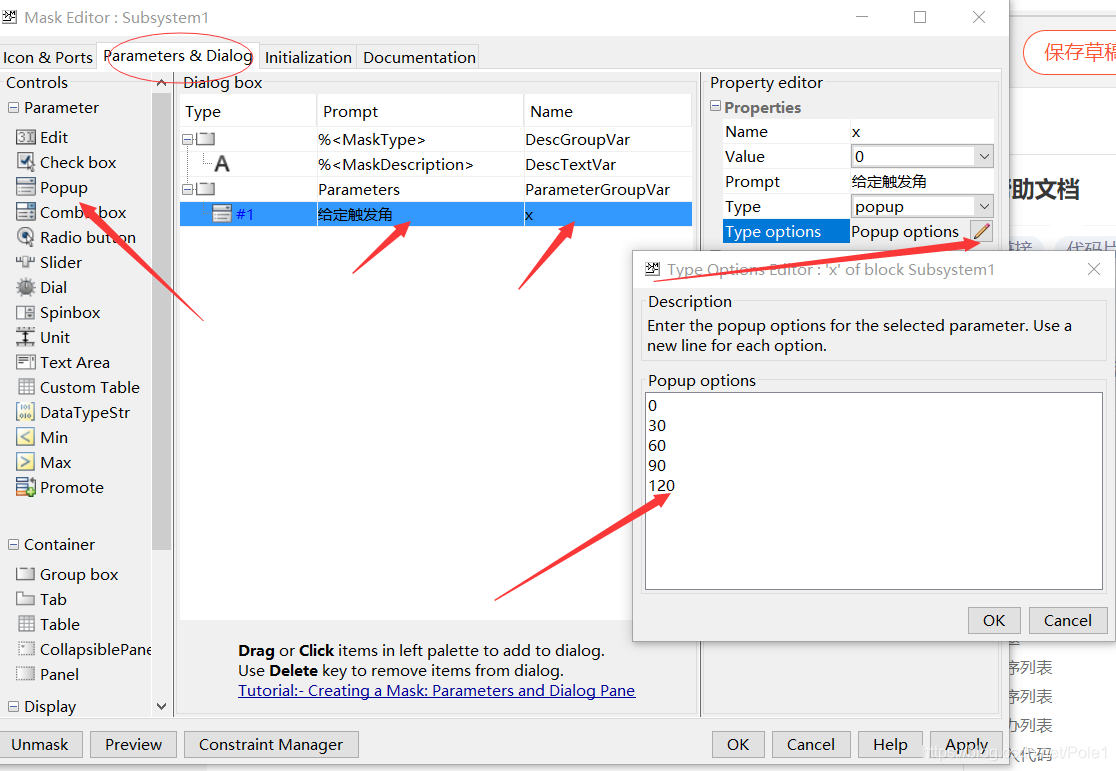

2.這里有一個子系統需要添加引數就是觸發角，同樣我們先把這兩個step封裝一下，然后點擊 creat mask，變數型別為popup，

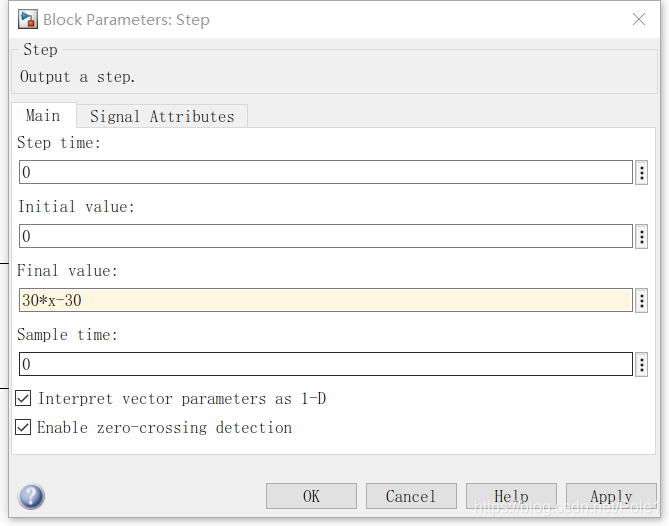

然后將給觸發角的那個step 信號的final value 設定為x*30-30
基本上就這些，下面放一張做好的圖片，

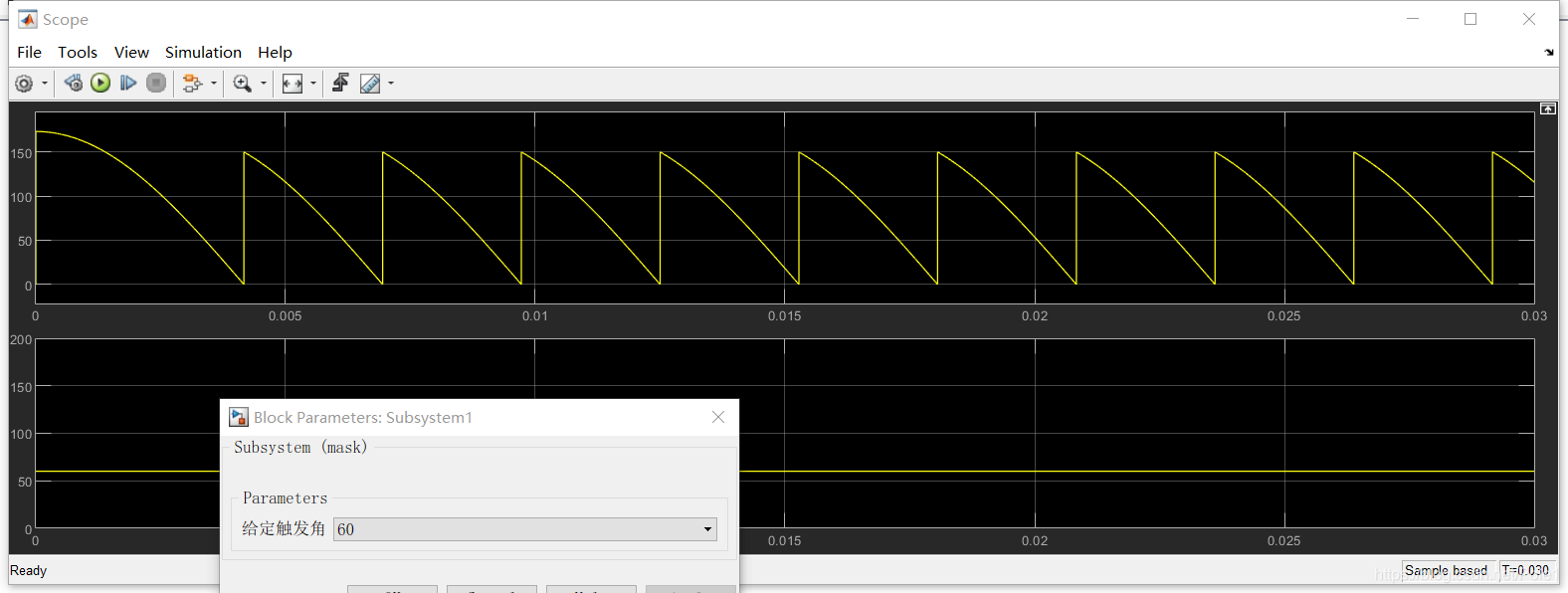

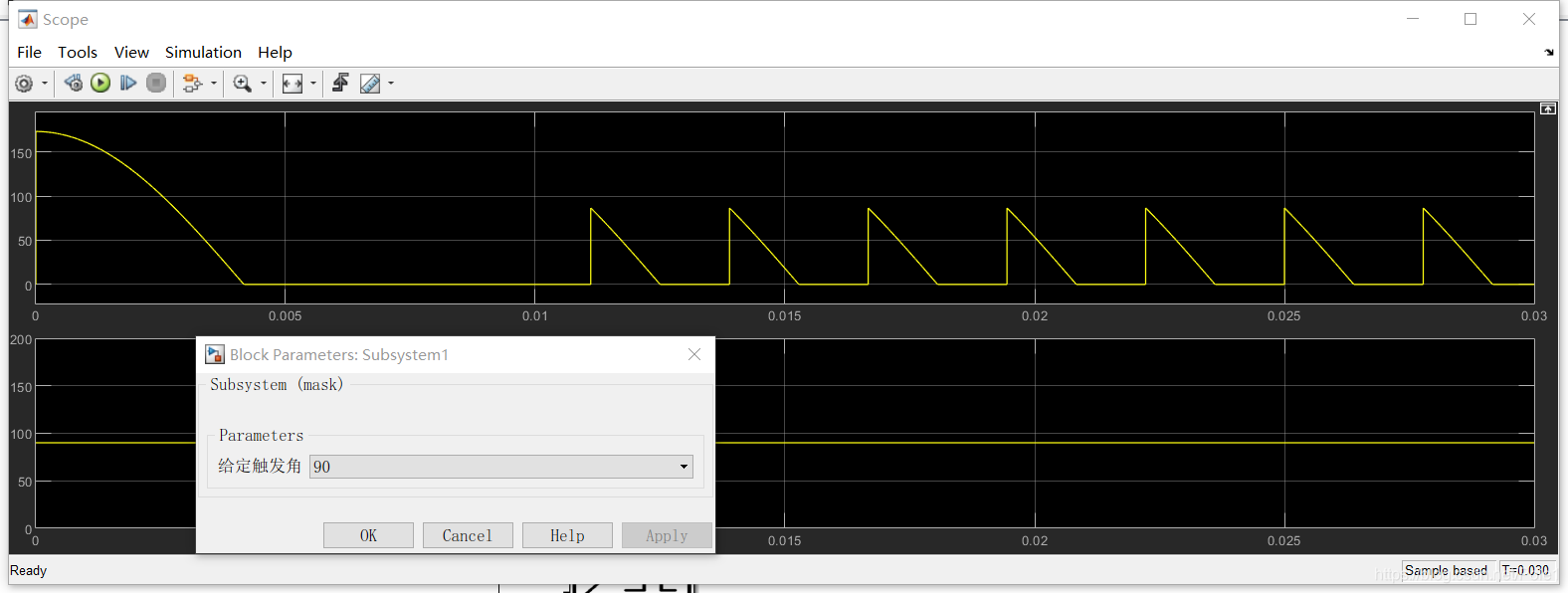

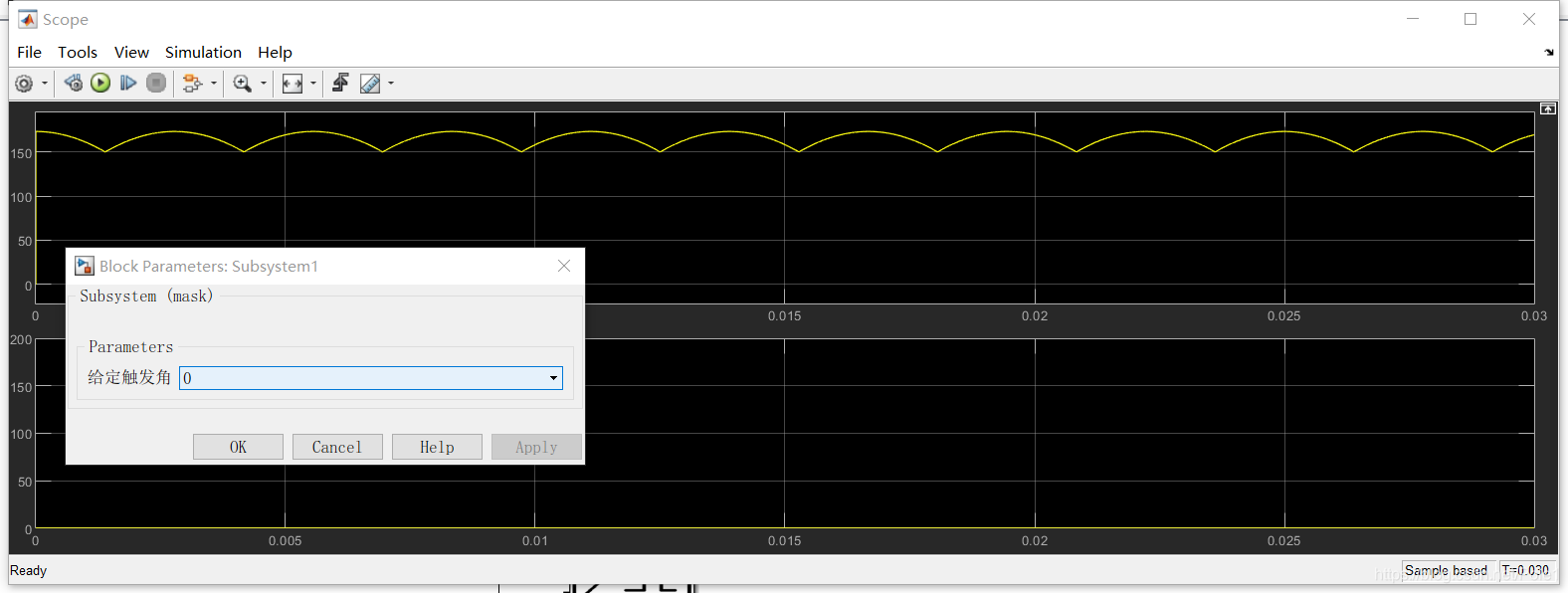

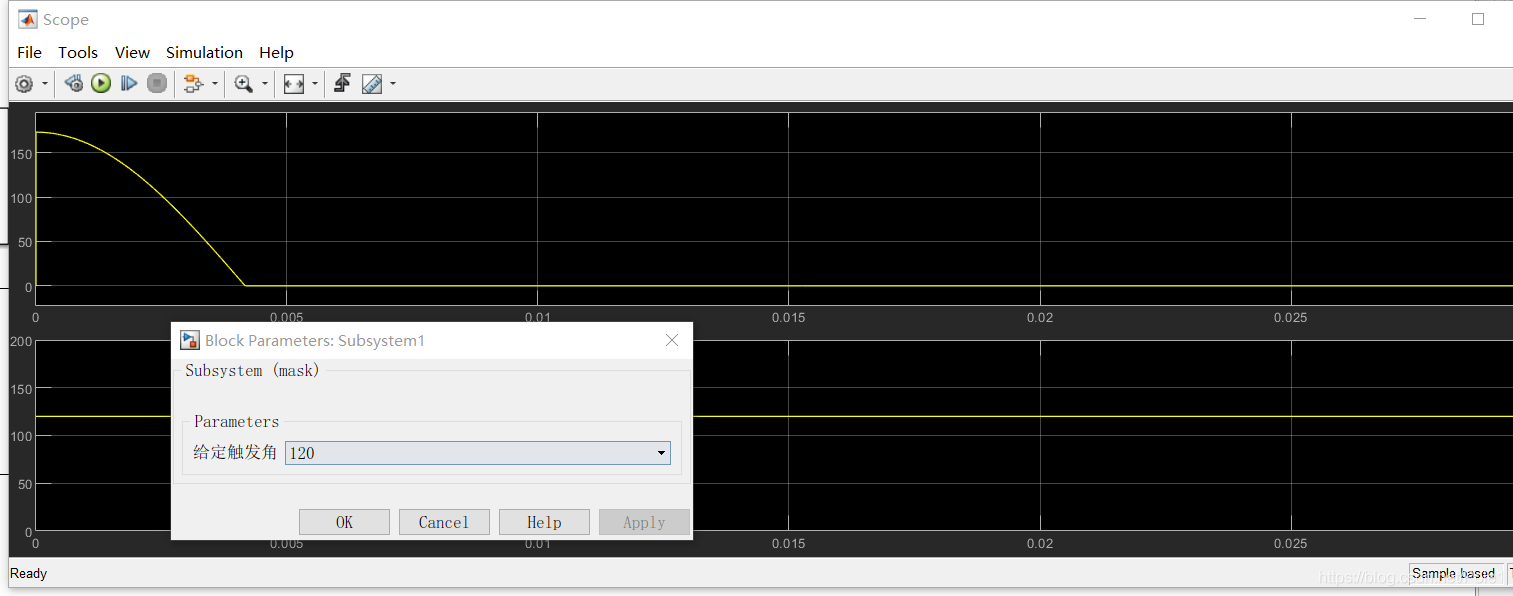

下面附結果圖：
