在ARM架構下，stm32的流水燈可以用三種方法實作：

在這里只提供源代碼(不知道如何新建工程或者在Proteus內實作仿真的可以參照我的上一篇博客)
基于ARM，用匯編語言在Keil_V5和Proteus仿真下實作點燈操作

1、匯編語言直接對暫存器操作GPIO口

BIT4		EQU		0X00000010
GPIOC		EQU		0X40011000
GPIOC_CRL 	EQU 	0X40011000
GPIOC_CRH 	EQU 	0X40011004
GPIOC_ODR 	EQU		0X4001100C
GPIOC_BSRR 	EQU 	0X40011010
GPIOC_BRR 	EQU 	0X40011014
IOPCEN		EQU 	BIT4
RCC_APB2ENR EQU 	0X40021018

	AREA MYCODE, CODE

		ENTRY

		EXPORT __main
__main
    LDR R1,	=RCC_APB2ENR
	LDR R0, [R1]           ;讀
	LDR R2,	=IOPCEN ;進入IOPCEN的地址
	ORR R0, R2             ;改
	STR R0, [R1]		   ;寫，使能GPIOC時鐘

LOOP
	MOV R0, #0x00000003
	LDR R1, =GPIOC_CRL  ;進入配置低暫存器
	STR R0, [R1]    ;對低四位進行操作，0011，推挽輸出，50MHZ
	NOP
	NOP
	LDR R1, =GPIOC_ODR ;進入配置高暫存器
	LDR	R2,	=0x0      ;輸出led0
	STR	R2,[R1]				;輸出狀態
	MOV R0, #4500           ;4500/9=500ms
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x00000030  ;對高四位進行操作
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x1    ;輸出led1
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x00000300
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x2     ;輸出led2
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x00003000
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x4    ;輸出led3
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x00030000
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x8    ;輸出led4
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
    EOR R2, #LED0

	MOV R0, #0x00300000
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x10    ;輸出led5
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x03000000
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x20    ;輸出led6
	STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

	MOV R0, #0x30000000
	LDR R1, =GPIOC_CRL
	STR R0, [R1]
	NOP
	NOP
	LDR R1, =GPIOC_ODR
	LDR	R2,	=0x40   ;輸出led7
    STR	R2,[R1]
	MOV R0, #4500
	BL.W 	DELAY_NMS
	EOR R2, #LED0

    B LOOP

DELAY_NMS
	PUSH {R1}				 ;2T
DELAY_NMSLOOP
	SUB R0, #1
	MOV	R1,#100
DELAY_ONEUS
	SUB R1, #1
	NOP
	NOP
	NOP
	CMP R1, #0
	BNE DELAY_ONEUS
	CMP R0, #0
	BNE DELAY_NMSLOOP
	POP {R1}
	BX	LR
	NOP
	END

2、C語言直接對暫存器操作GPIO口

#include"stm32f10x.h"
void delay_ms(unsigned short Number);
#define RCC_APB2Periph_GPIOC ((uint32_t)0x00000010)
int main(void)
{
while(1)
  {
		RCC->APB2ENR |=RCC_APB2Periph_GPIOC;

	  GPIOC->CRL &=0XFFFFFFF0;
		GPIOC->CRL |=0X00000003;
		GPIOC->ODR &=~(0x1);
		delay_ms(50);
		GPIOC->ODR |=0x1;
    delay_ms(50);


		GPIOC->CRL &=0XFFFFFF0F;
		GPIOC->CRL |=0X00000030;
		GPIOC->ODR &=~(0x2);
		delay_ms(50);
		GPIOC->ODR |=0x2;
    delay_ms(50);

    GPIOC->CRL &=0XFFFFF0FF;
		GPIOC->CRL |=0X00000300;
		GPIOC->ODR &=~(0x4);
		delay_ms(50);
		GPIOC->ODR |=0x4;
    delay_ms(50);


		GPIOC->CRL &=0XFFFF0FFF;
		GPIOC->CRL |=0X00003000;
		GPIOC->ODR &=~(0x8);
		delay_ms(50);
		GPIOC->ODR |=0x8;
		delay_ms(50);


		GPIOC->CRL &=0XFFF0FFFF;
		GPIOC->CRL |=0X00030000;
		GPIOC->ODR &=~(0x10);
		delay_ms(50);
		GPIOC->ODR |=0x10;
		delay_ms(50);


		GPIOC->CRL &=0XFF0FFFFF;
		GPIOC->CRL |=0X00300000;
		GPIOC->ODR &=~(0x20);
		delay_ms(50);
		GPIOC->ODR |=0x20;
		delay_ms(50);


		GPIOC->CRL &=0XF0FFFFFF;
		GPIOC->CRL |=0X03000000;
		GPIOC->ODR &=~(0x40);
		delay_ms(50);
		GPIOC->ODR |=0x40;
		delay_ms(50);


		GPIOC->CRL &=0X0FFFFFFF;
		GPIOC->CRL |=0X30000000;
		GPIOC->ODR &=~(0x80);
		delay_ms(50);
		GPIOC->ODR |=0x80;
		delay_ms(50);

  }
}
void delay_ms(unsigned short int Number)
{
	unsigned int i;
	  while(Number--){
			i=12000;while(i--);
		}
	}

3、使用標準韌體庫操作GPIO埠

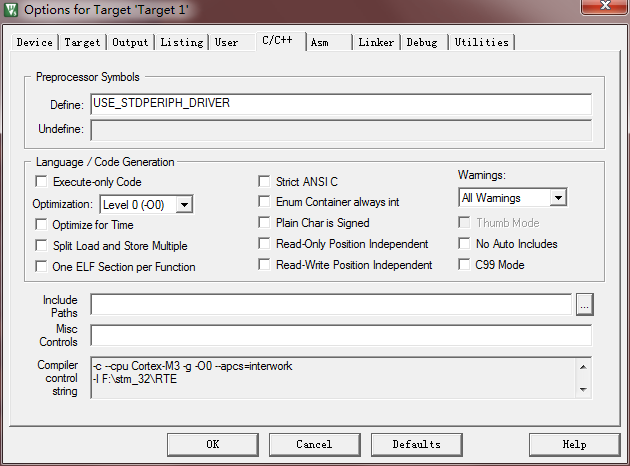

如果出現未定義的錯誤，則在Define輸入USE_STDPERIPH_DRIVER

#include "stm32f10x.h"
void delay_ms(unsigned short int Number);
int main(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;       //輸出模式，通用推挽輸出
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;     //輸出速度50MHZ
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	while(1)
	{
		GPIO_ResetBits(GPIOC,GPIO_Pin_0);      //LED0亮
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);    //LED0滅

		GPIO_ResetBits(GPIOC,GPIO_Pin_1);   //LED1亮
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);   //LED1滅

		GPIO_ResetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);

		GPIO_ResetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);

		GPIO_ResetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);

		GPIO_ResetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);

		GPIO_ResetBits(GPIOC,GPIO_Pin_6);
		GPIO_SetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		GPIO_SetBits(GPIOC,GPIO_Pin_1);
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_3);
		GPIO_SetBits(GPIOC,GPIO_Pin_4);
		GPIO_SetBits(GPIOC,GPIO_Pin_5);
		GPIO_SetBits(GPIOC,GPIO_Pin_6);

		GPIO_ResetBits(GPIOC,GPIO_Pin_7);
		delay_ms(40);
	}
}
void delay_ms(unsigned short int Number)
{
	unsigned int i;
	while(Number--){
	i=12000;
		while(i--);
	}
}

以上三種方法都是直接控制八個燈，并未使用位移演算法，若有簡易的方法，煩請大家指教，
