一：Linux系統磁盤概念
磁盤的結構體系
1：磁盤的物理結構
外部結構
內部結構
2：磁盤陣列說明：
raid0 raid1 raid5 raid10 raid01
3：磁盤磁區概念
給容量較小的磁盤進行磁區：小于2T fdisk
給容量較大的磁盤進行磁區：大于2T parted
4：磁盤格式化操作（創建檔案系統）
Centos7一般采用msfs 這樣速度相對于其他格式化速率會很快
5:磁盤維護管理（如何使用磁盤，掛載使用）
二：磁盤層次結構詳細說明
1：物理結構：
磁盤的外部結構：看的見摸得到的結構
組成部分：
a 磁盤主軸 決定磁盤轉速
家用：7200 rpm 5400 rpm
企業：15k rpm 10krpm
b 磁盤盤片 用戶存盤資料
c 磁盤磁頭 用于讀取資料
d 磁盤介面 用于連接主板 用于連接陣列卡
2：磁盤的內部結構：看不見摸不得到的結構
組成部分：
a 磁盤（disk）
b 磁頭
作用：用來寫入和讀取資料的
特點：盤面數量等于磁頭數量
原理：采用徑向運動讀寫資料
c 磁道
說明：用來存盤用戶資料
特點：由多個同心圓組成
存盤計數：最外面同心圓為0磁道
原理：磁盤默認按照磁道尋找資料
重點原理：磁頭徑向運動為機械運動（尋到） 性能小于固態硬碟（芯片）
特點：磁盤機械運動較慢
d 扇區
作用：用來存盤用戶資料
特點：磁盤存盤最小單位
存盤計數：默認磁盤扇區從1扇區開始，扇區大小為512位元組
系統存盤最小單位時block
e 柱面
作用：用來存盤用戶資料
特點：不同盤面上相同的磁道組成（圓柱體）
原理：磁盤默認按照柱面進行讀寫
重點原理：磁頭之間的切換為電子切換
原理：磁頭電子切換較快
f 單元塊
作用：用來存盤用戶資料
特點：表示單個柱面大小
三：磁盤層次結構詳細說明–磁盤陣列raid
陣列有什么用？
1）提高磁盤存盤效率
2）提高磁盤存盤安全
3）提高磁盤存盤容量
以下是我自己的理解，可能講的不是很好，大家可以在CSDN上查找一下相關的資料，
陣列的配置方法
raid 0 存盤資料效率高 存盤安全性低
raid0
合并成raid0
第一塊 第二塊
A B
C D
raid 1 存盤資料效率低 存盤安全性高
合并成raid1
第一塊 第二塊
ABCD ABCD
raid5 存盤資料效率較高 存盤安全性較高
說明：raid5 至少有3塊磁盤 raid5陣列中只能最多壞一塊磁盤，損耗一塊磁盤的容量
300G 300G 300G ---->raid5 -->600G
ABCD
A+B=X
C+D=Y
合并成raid5
第一塊 第二塊 第三塊
A B X
D C Y
raid01:
先做raid0 兩個raid0 合并成一個raid1
看上圖 raid0 和raid1
raid10
先做raid1 兩個raid1 合并成一個raid0
四：磁盤層次結構詳細說明–磁盤磁區方法
預備知識
a 系統啟動引導記錄--
MBR引導記錄 用于引導磁盤空間小于2T 記錄占用446位元組
GPT引導記錄 用于引導磁盤空間大于2T
b 磁區方式
情況一：
可以劃分4個主磁區 /dev/sda /dev/sda1 ...sda4
情況二：
可以劃分三個主磁區 /dev/sda1..3
然后劃分一個擴展磁區 注意：擴展磁區無法直接使用
需要在擴展磁區基礎上劃分邏輯磁區：/dev/sda5 /dev/sda6
注意：添加磁盤的順序是：sda sdb sdc sdd.....
五：磁盤磁區實踐小于2T

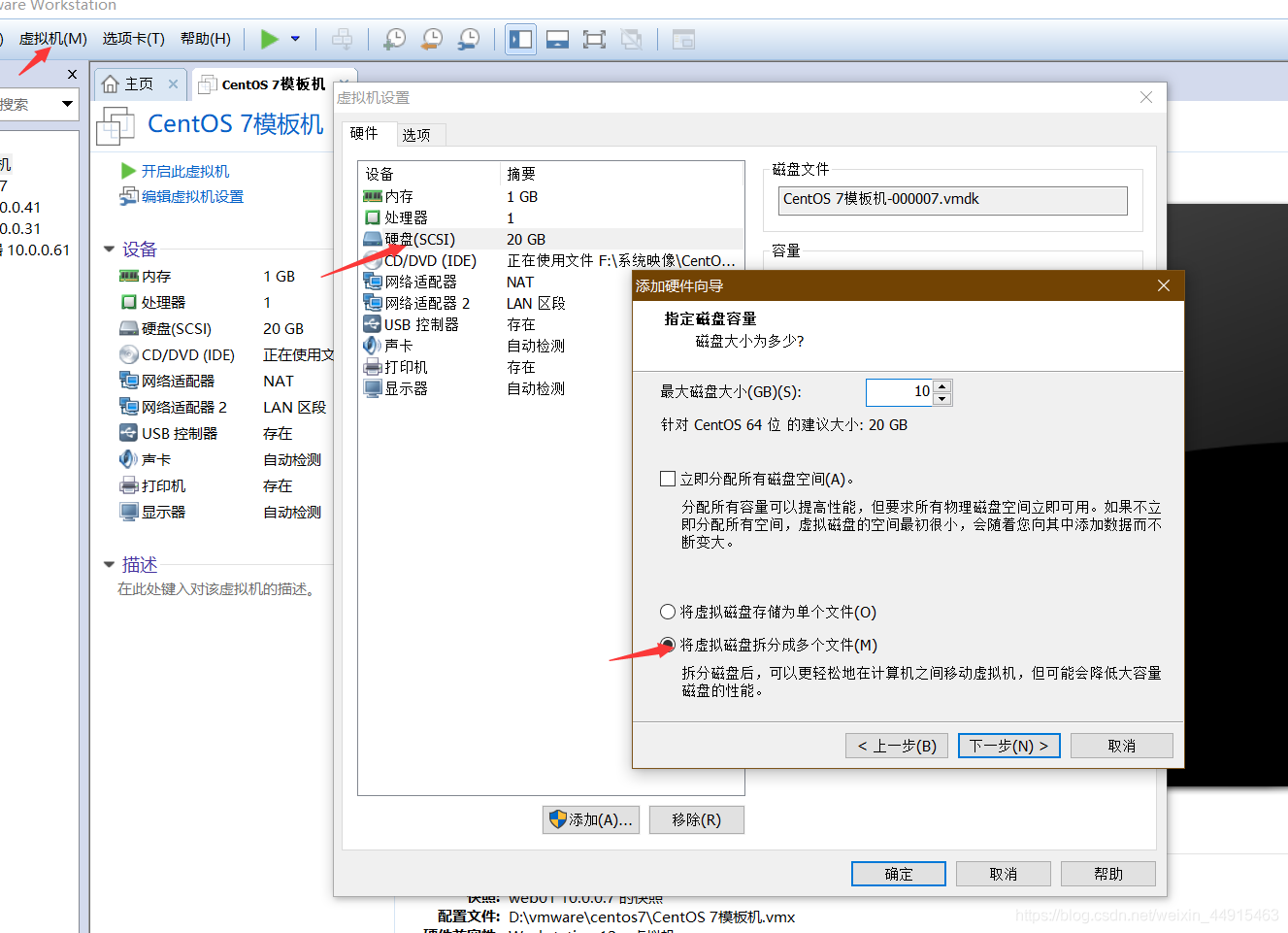

一：準備10G的新硬碟環境
二：檢查是否添加成功
[root@oldboyedu ~ ]# ll /dev/sdb
brw-rw---- 1 root disk 8, 16 4月 14 20:48 /dev/sdb
下面對/devsdb進行磁區，因為小于2T，所以用fdisk進行磁區
1：首先說明fdisk使用的主要引數：
01: m print this menu 幫助選單
02: d delete a partition 洗掉磁區
03: l list known partition types 列出可以磁區的型別
04：n add a new partition 新建增加一個磁區
05：p print the partition table 輸出磁區的結果資訊
06：u change display/entry units 改變磁區的方式 是否按照扇區進行劃分
07：t change a partition's system id 改變磁區系統的id == 改變磁區型別
08：w write table to disk and exit 將磁區的資訊寫入磁區表并退出==保存并退出
根據以上引數，下面我們可以進行磁區：
fdisk /dev/sdb

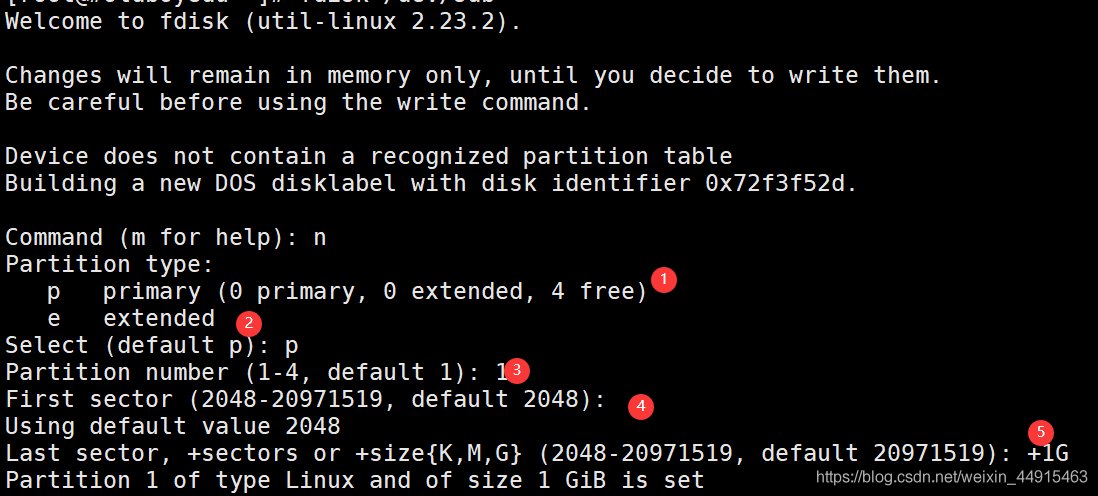

下面的圖進行解釋：
序號1：p：代表primary 主磁區
序號2：e：代表extended 擴展磁區
序號3：要進行修改的磁區 默認是1
序號4：代表扇區，從那個扇區開始，這個默認就行
序號5：代表給這塊扇區多少容量，切記：一定要在數字后面寫單位，并且單位必須是大寫

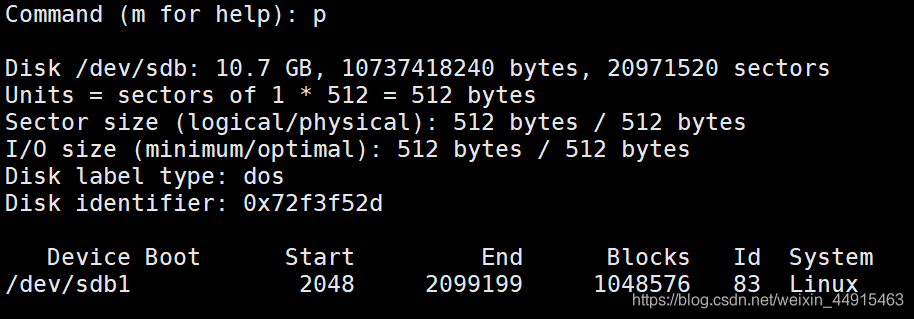

第二張圖片：是輸出列印你劃分的結果
第三張圖片：是保存并退出
下面如果還要進行磁區，就按照下面的操作就可以完成，
磁區完成后，就是格式化：Centos7采用mkfs.xfs進行格式化，速度相對于其他格式化方式，速度比較快
不過在格式化之前建議使用：partprobe /dev/sdb 不適用的話，在虛擬環境下也是可以的，但是在真是環境中，可能格式化之后就不能使用了，建議使用，

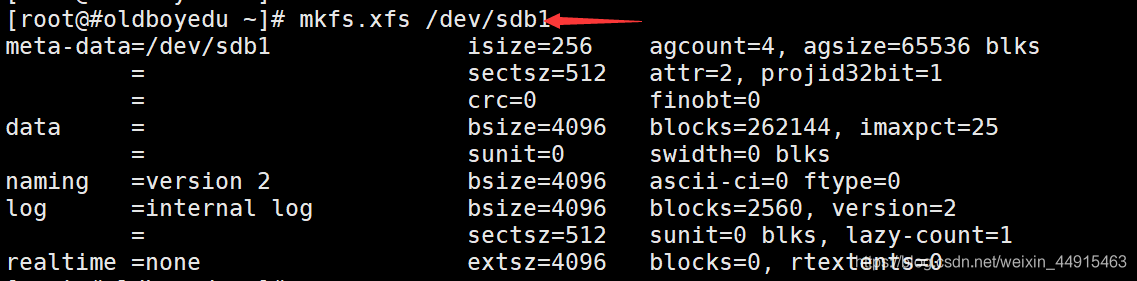

下面是格式化：下面圖四：mkfs.xfs /dev/sdb1
下面是掛載： 實作開機自動掛載
掛載點必須是目錄，可以是/mnt目錄 也可以是其他目錄
1:vim /etc/rc.d/rc.local
添加：mount /dev/sdb1 /mnt01
查看：df -h
/dev/sdb1 1014M 33M 982M 4% /mnt01
注意：/etc/rc.d/rc.local 這個檔案必須要有x執行權限，才能實作自動掛載
chmod a+x /etc/rc.d/rc.local
2:vim /etc/fstab
/dev/sdb1 /mnt01 xfs defaults 0 0
檢查：看看能不能在/mnt01上創建檔案
[root@#oldboyedu ~]# cd /mnt01
[root@#oldboyedu mnt01]# mkdir hhh
ll
drwxr-xr-x 2 root root 6 Apr 19 11:04 hhh
到此，小于2T的磁盤磁區完成：
六：磁盤磁區實踐大于2T
1）準備環境:3T的硬碟
看上圖
2）parted /dev/sdc
引數：
01：mklabel,mktable LABEL-TYPE create a new disklabel (partition table)
創建一個磁區表GPT
02：print [devices|free|list,all|NUMBER] display the partition table, available devices, free space, all found partitions, or a particular partition
輸出結果
03：mkpart PART-TYPE [FS-TYPE] START END make a partition
創建一個磁區
04：quit 保存并退出
05：rm NUMBER delete partition NUMBER
洗掉編號 rm 2
第一步：修改磁盤磁區型別
parted /dev/sdc
mklabel gpt
(parted) print
Model: VMware, VMware Virtual S (scsi)
Disk /dev/sdc: 3221GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:
第二步：mkpart primary 0 2100G 創建磁區
并且忽略：Ignore
第三步：quit 保存并退出
第四步：加載磁盤磁區；
partprobe /dev/sdc1
第五步：格式化：mkfs.xfs /dev/sdc1
第六步：掛載：mount /dev/sdc1 /mnt
到此完成，
七：swap磁區也很重要
swap磁區在Linux系統中，也是很重要的，
第一個歷程：將磁盤分出一部分空間給swap磁區使用
dd if=/dev/zero of=/tmp/1G bs=100M count=10
第二個歷程：將指定磁盤空間作為swap空間使用
[root@oldboyedu tmp ]# mkswap /tmp/1G
正在設定交換空間版本 1，大小 = 1023996 KiB
無標簽，UUID=85d582cf-70aa-4403-966b-71245be6049d
[root@oldboyedu tmp ]# swapon /tmp/1G
swapon: /tmp/1G：不安全的權限 0644，建議使用 0600，
查看：
free -h
total used free shared buff/cache available
Mem: 977M 103M 176M 6.7M 697M 678M
Swap: 2.0G 0B 2.0G
也可以關閉swap：
swapoff /tmp/1G
free -h
total used free shared buff/cache available
Mem: 977M 103M 176M 6.7M 697M 678M
Swap: 1.0G 0B 1.0G
至此：磁盤相關磁區基本完成，如果有哪個地方不對的，還請各位大佬指正批評，謝謝，
