一、信號反射定義
反射(reflection)定義：傳輸時，每一時刻都會遇到一個傳輸線的瞬時阻抗，當該瞬時阻抗發生變化時，一部分信號將會反射，另一部分將會繼續向前傳輸，或者說反射就是回波，信號功率的一部分傳輸到線上并達到負載端，但是有一部分反射會回源端，
關于阻抗定義大家可能接觸許多關于阻抗的說法，下面簡單介紹一下互連傳輸路徑的阻抗定義
阻抗：將傳輸線始端的輸入阻抗稱為阻抗，
瞬時阻抗：將信號在互連傳輸程序中隨時遇到的阻抗稱為瞬時阻抗，
特征阻抗：如果傳輸線有恒定不變的瞬時阻抗，就稱為傳輸線的特征阻抗，
一般都是用特征阻抗來描述傳輸線阻抗(單端50ohm、差分100ohm)，其是影響傳輸線在電路中信號完整性的一個主要因素，
二、信號反射機理
信號沿傳輸線向前傳播時，每時每刻都會遇到一個瞬時阻抗，這個阻抗可能是傳輸線本身的，有可能是中途的過孔、線寬的變化或者末端的其他元件等，對于信號來說，它不會區分到底是什么，信號所能感受到的就是阻抗的變化，如果阻抗不變就會繼續向前傳播，阻抗變化就會發生反射，
簡單舉個例子，方便大家理解：
阻抗連續類似;水流在水管中平穩流淌，突然遇到水管變細或者分支的倆個孔徑小的水管，那么水會在拐彎的地方晃動和產生水花，
在反射的概念中還有一個很重要的定義就是反射系數：它是衡量反射能量的多少，指的是反射電壓比上原傳輸信號電壓的比值，公式定義如下：
Z2：信號進入區域的瞬時阻抗 Z1：信號最初所在區域的阻抗
三、信號反射的三種情況
負載阻抗和入射阻抗相等：負載消耗能量等于入射能量，沒有反射
【負載阻抗和特征阻抗相等，傳輸線阻抗一致，反射系數為0，阻抗連續】
當負載短路時：負載端沒有全部吸收能量，發生反射
【負載阻抗小于特征阻抗，反射系數為負，阻抗不連續】
當負載開路時：負載端還可以吸收更多的能量，發生反射
【負載阻抗大于特征阻抗，反射系數為正，阻抗不連續】
綜合以上三個特殊情況，可以總結為當源端和負載端阻抗均不匹配時，信號在兩端來回多次反射，由此產生振鈴，消除多次反射的方法是使源端和負載端至少有一個匹配，這樣反射只進行一次，
四、消除反射的措施
消除反射可以通過更改傳輸線的不連續結構、端接匹配、走線拓撲來進行調整，
更改走線不連續結構：減少走線的現款的突變、減少過孔的使用或者減少STUB等措施，
端接匹配包括：

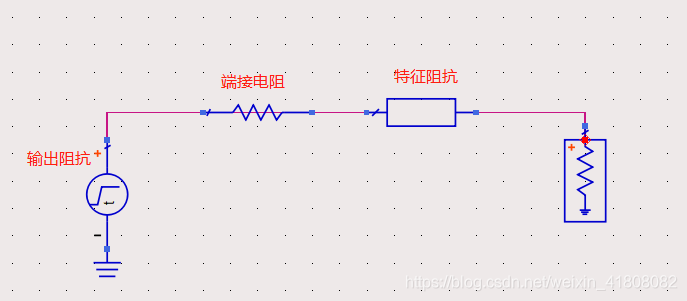

串聯端接：在源端串一個電阻，電阻阻值加上驅動端的輸出阻抗應該等于傳輸線的特征阻抗，以此來消除負載端的反射，在這種情況下會發生一次反射，每條線上只用加上一個電阻，消耗功率小，但是會增加信號的傳輸時間，級訓信號的上升和下降時間，

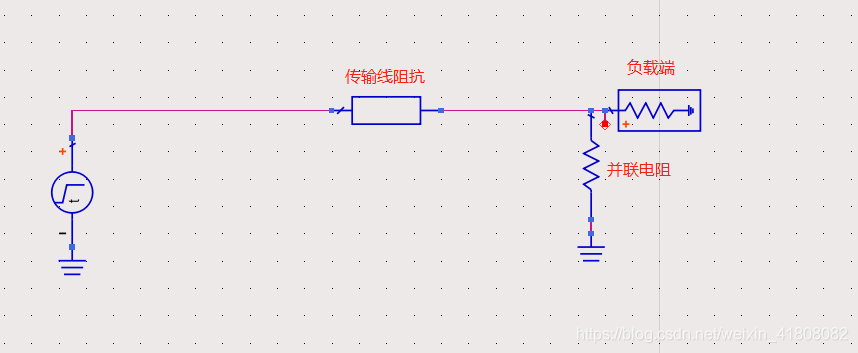

并聯端接：在負載端并聯電阻，電阻的阻值需要和傳輸線的特征阻抗相等，以此來消除終端的一次反射，并聯電阻可以上拉到電源或下拉到地，適用于多負載的情況，

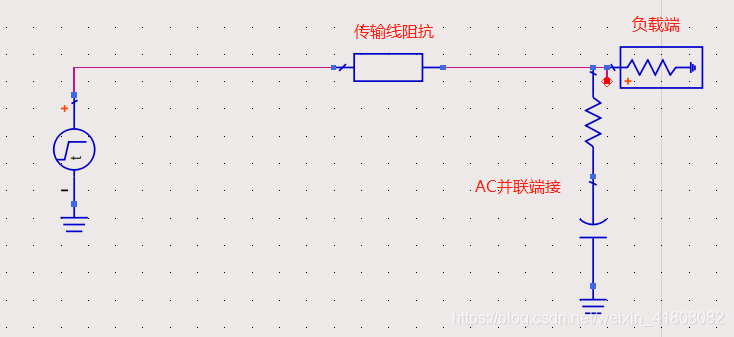

AC并聯端接：在負載端并聯上電阻與電容，電阻的阻值和特征阻抗相等，AC端接是為消除直流功耗，但是需要兩個器件，需要增加成本和板面積，而且增加了容性負載，對信號容易造成延時，適用于多負載，對周期信號有效，不適合于非周期信號，

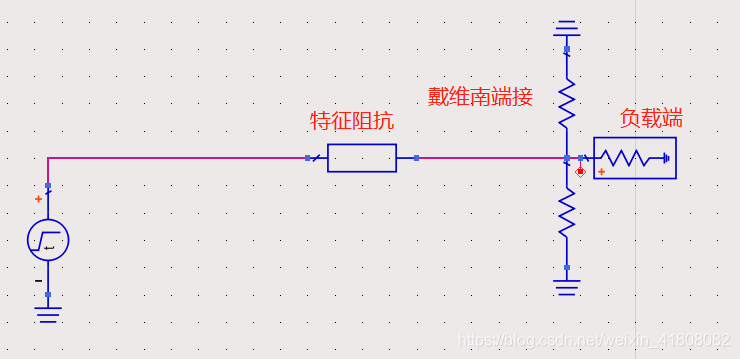

戴維南端接：在負載端并聯兩個電阻，兩個并聯的電阻阻值應該和特征阻抗相等，并聯電阻可以上拉到電源或下拉到地，適用于多負載的情況，
走線拓撲：拓撲指的是在應對單一驅動源（多個）驅動多個負載（一個）的情況下，決定信號走向如何來完成PCB走線的方式，包括點對點（Point to point）、徑訓鏈（Daisy）、星型結構（Star）、遠端簇型（Far-end cluster）、樹型（Tree），
點對點(point to point)：單向傳輸，適用于時鐘和重要信號線，易于控制信號延時和信號質量，通常采用始端串聯端接，

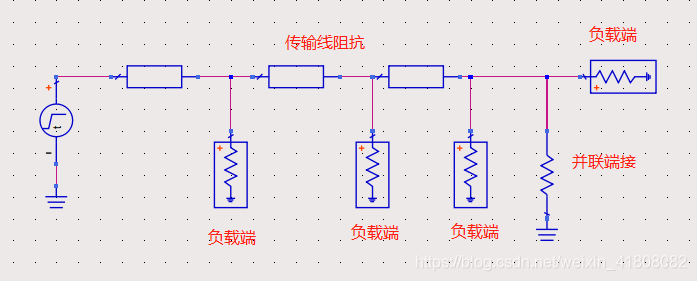

徑訓鏈(Daisy)：適用于單向傳輸，從源端發射依次到達各個負載端，通常采用并聯端接，驅動端到達每個負載的時延不一致，最遠端的信號質量最好，最近信號質量差，需要保證每個分支的長度越短越好，

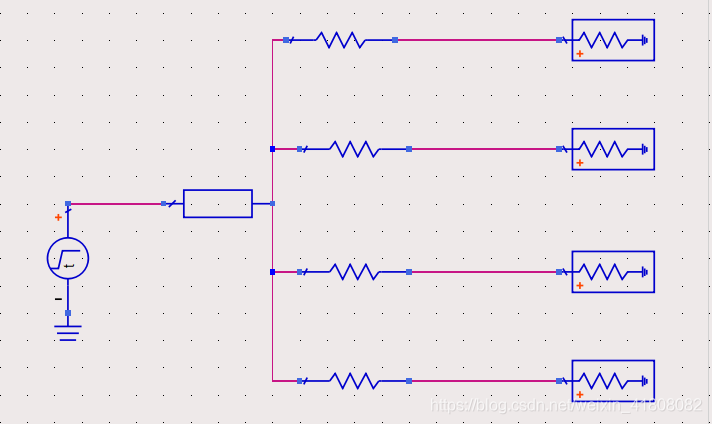

星形結構（Star）：適用于單向傳輸，典型結構的主干線越短越好，可以把各個分支看成點到點結構，然后分別加始端串聯端接，容易控制各個負載的走線長度，但需要驅動端要有較強的驅動能力，

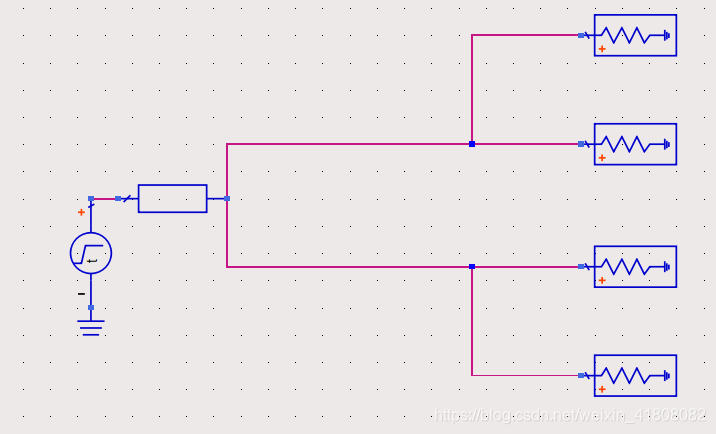

樹形(Tree)：適用于需要各個分支負載控制等長的情況，通常采用終端戴維南端接的方式，

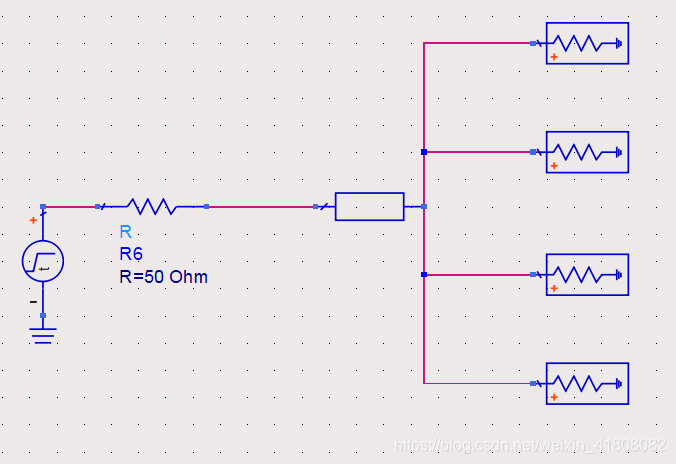

遠端簇形（Far-end cluster）：適用于單向傳輸，各個分支很短，需要布局時負載靠的很近，此時可以當成點到點加始端串聯端接的方式，
以上資料主要參考《Cadence 高速電路設計》、《ANSYS信號完整性分析與仿真實體》
如有錯誤，希望各位大神留言指正，感謝！！！
