藍橋杯單片機----DS18B20的基本應用

DS18B20是常用的數字溫度傳感器，其輸出的是數字信號，具有體積小，硬體開銷低，抗干擾能力強，精度高的特點，面對著平的那一面，左負右正，一旦接反就會立刻發熱，有可能啥訓！同時，接反也是導致該傳感器總是顯示85℃的原因，實際操作中將正負反接，傳感器立即發熱，液晶屏不能顯示讀數，正負接好后顯示85℃，另外，如果使用51單片機的話，那么中間那個引腳必須接上4.7K-10K的上拉電阻，否則，由于高電平不能正常輸入/輸出，要么通電后立即顯示85℃，要么用幾個月后溫度在85℃與正常值上亂跳，

設計內容：

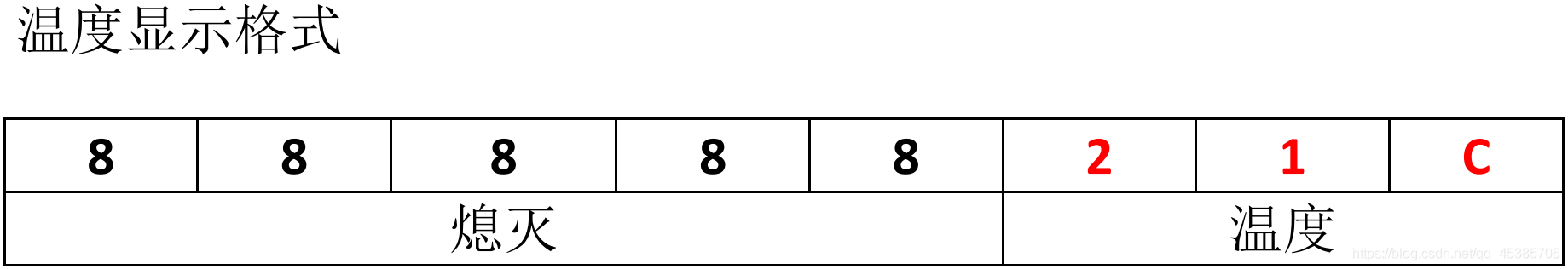

1.檢測室內溫度，顯示在數碼管上，格式如下圖所示：

2.設定溫度閾值為25℃，超過溫度閾值L1點亮，否則L1熄滅，

對于單總線的操作，相對于IIC，DS1302來說要簡單的多，考試的時候官方是會提供這三個驅動給我們的，不太清楚的同學可以參考藍橋杯大賽——驅動程式，官方給我們提供了這部分程式，對我們的代碼撰寫作業量來說確實減少了很多，但這個驅動并不是可以直接拿來用的，我們還需要再寫一部分程式才能真正利用到這部分代碼，下面咱們就用官方提供的驅動來編程吧，

#include<stc15f2k60s2.h>

#define uchar unsigned char   //定義無符號字符型別uchar
#define uint unsigned int     //定義無符號整型型別uint

sbit DQ = P1^4;  //單總線介面

uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf,0xff,0xc6};//數字0~9，“-”，“關”，“C”
uchar yi,er,san,si,wu,liu,qi,ba;   //定義字符型變數yi,er,san,si,wu,liu,qi,ba，當作數碼管顯示控制變數
uchar wendu;

void delayms(int ms);          //延時函式
void allinit();                //初始化函式
void display1(uchar yi,uchar er);   //第一、二段數碼管函式
void display2(uchar san,uchar si);  //第三、四段數碼管函式
void display3(uchar wu,uchar liu);  //第五、六段數碼管函式
void display4(uchar qi,uchar ba);   //第七、八段數碼管函式

//單總線延時函式
void Delay_OneWire(unsigned int t);
void Write_DS18B20(unsigned char dat);
unsigned char Read_DS18B20(void);
bit init_ds18b20(void);
unsigned char Tempget();

void main()//主函式
{
	allinit();                  //初始化函式
	yi=11;er=11;san=11;si=11;wu=11;liu=11;qi=11;ba=11;//讓數碼管全部熄滅
	while(1)
	{
		wendu=Tempget();                 //獲取溫度
		liu=wendu/10;qi=wendu%10;ba=12;  //把獲取到的溫度和識別符號C顯示在第六、七、八位數碼管上
		if(wendu>25){P2=0X80;P0=0XFE;}   //溫度大于25℃，L1點亮
		else {P2=0X80;P0=0XFF;}          //否則L1熄滅
		display1(yi,er);          //第一、二段數碼管函式
		display2(san,si);         //第三、四段數碼管函式
		display3(wu,liu);         //第五、六段數碼管函式
		display4(qi,ba);          //第七、八段數碼管函式
	}
}
void delayms(int ms)//延時函式
{
	uint i,j;
	for(i=ms;i>0;i--)
		for(j=845;j>0;j--);
}
void allinit()//初始化函式
{
	P2=0XA0;P0=0X00;      //關閉蜂鳴器繼電器
	P2=0X80;P0=0XFF;      //關閉所有LED燈

	P2=0XC0;P0=0XFF;      //選中所有數碼管段選
	P2=0XFF;P0=0XFF;      //關閉所有數碼管
}
void display1(uchar yi,uchar er)//第一、二段數碼管函式
{
	P2=0XC0;P0=0X01;               //選中第一個數碼管段選
	P2=0XFF;P0=tab[yi];            //讓第一個數碼管顯示yi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X02;               //選中第二個數碼管段選
	P2=0XFF;P0=tab[er];            //讓第一個數碼管顯示er指向的值
	delayms(1);	                   //延時1ms
}
void display2(uchar san,uchar si)//第三、四段數碼管函式
{
	P2=0XC0;P0=0X04;               //選中第s三個數碼管段選
	P2=0XFF;P0=tab[san];           //讓第一個數碼管顯示san指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X08;               //選中第四個數碼管段選
	P2=0XFF;P0=tab[si];            //讓第一個數碼管顯示si指向的值
	delayms(1);	                   //延時1ms
}
void display3(uchar wu,uchar liu)//第五、六段數碼管函式
{
	P2=0XC0;P0=0X10;               //選中第五個數碼管段選
	P2=0XFF;P0=tab[wu];            //讓第一個數碼管顯示wu指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X20;               //選中第六個數碼管段選
	P2=0XFF;P0=tab[liu];           //讓第一個數碼管顯示liu指向的值
	delayms(1);	                   //延時1ms
}
void display4(uchar qi,uchar ba)//第七、八段數碼管函式
{
	P2=0XC0;P0=0X40;               //選中第七個數碼管段選
	P2=0XFF;P0=tab[qi];            //讓第一個數碼管顯示qi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X80;               //選中第八個數碼管段選
	P2=0XFF;P0=tab[ba];            //讓第一個數碼管顯示ba指向的值
	delayms(1);                    //延時1ms
	P2=0XC0;P0=0X80;               //選中第八個數碼管段選
	P2=0XFF;P0=0XFF;               //讓第八個數碼管熄滅
}
/*********************** DS18B20驅動程式 ************************/

//單總線延時函式
void Delay_OneWire(unsigned int t)
{
	while(t--);
}


//通過單總線向DS18B20寫一個位元組
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(50);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(5);
}

//從DS18B20讀取一個位元組
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(50);
	}
	return dat;
}

//DS18B20設備初始化
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(120);
  	DQ = 0;
  	Delay_OneWire(800);
  	DQ = 1;
  	Delay_OneWire(100);
    	initflag = DQ;
  	Delay_OneWire(50);

  	return initflag;
}

//DS18B20溫度獲取
unsigned char Tempget()          //溫度的讀取,可參照DS18B20芯片手冊
{
	unsigned char temp,low,high; //定義無符號字符型變數temp,low,high;
	init_ds18b20();              //DS18B20設備初始化
	Write_DS18B20(0xcc);         //通過單總線向DS18B20寫0xcc:這條命令允許總線控制器不用提供64位ROM編碼就使用存盤器操作命令，在單總線情況下右以節省時間，
	Write_DS18B20(0x44);         //這條命令啟動一次溫度轉換而無需其他資料，
	Delay_OneWire(200); 	     //延時

	init_ds18b20();              //DS18B20設備初始化
	Write_DS18B20(0xcc);         //通過單總線向DS18B20寫0xcc:這條命令允許總線控制器不用提供64位ROM編碼就使用存盤器操作命令，在單總線情況下右以節省時間，
	Write_DS18B20(0xbe);	     //這個命令讀取暫存器的內容，

	low=Read_DS18B20();          // 因為溫度傳感器是16位所以依次讀取低八位和高八位
	high=Read_DS18B20();         // 因為溫度傳感器是16位所以依次讀取低八位和高八位

	temp=high<<4;                //高四位是符號位不要
	temp|=(low>>4);			     //低四位是小數位不要，讓去除符號的高四位或上去除小數的低四位，即溫度的值

	return temp;                 //回傳temp
}
