前言

kubernetes官方默認給我們提供了很多addons,其中就包括了日志處理套件EFK，包括 Elasticsearch, Fluentd 和 Kibana三個組件，其中Elasticsearch是搜索引擎，負責存盤日志并對外提供日志的查詢功能；Fluentd是一個日志收集組件，負責收集集群中的日志、并發送給Elasticsearch；Kibana是一個圖形化展示組件，負責從Elasticsearch中查詢日志，并以適當的形式展示出來

部署EFK

下載對應的啟動檔案
```
$ cd /opt/k8s/work/efk
$ for file in es-service.yaml es-statefulset.yaml fluentd-es-configmap.yaml fluentd-es-ds.yaml kibana-deployment.yaml kibana-service.yaml;
do
wget  https://raw.githubusercontent.com/kubernetes/kubernetes/master/cluster/addons/fluentd-elasticsearch/$file
done
```
- Elasticsearch 以statefulset形式啟動，對應的鏡像中不包含Es的安全插件 X-Pack，因為es要求vm.max_map_count的值不能小于262144，所以對應的啟動檔案es-statefulset.yaml中有一個init container，在es容器啟動前設定vm.max_map_count，如果系統中這個值已經設定過，可以把這個init container相關的配置去掉，通過以下命令可以查看vm.max_map_count的值
```
$ more /proc/sys/vm/max_map_count
```
- Storage es-statefulset.yaml啟動檔案中es的存盤配置的是EmptyDir，所以在es重啟時存盤的資料會丟失，因此直接下載的檔案只使用于測驗，如果想在生產環境使用，要替換成永久存性的存盤卷，
- Fluentd 以DaemonSet形式啟動，會在所有節點上啟動一個pod，依據fluentd-es-configmap.yaml中的配置會讀取kubelet、container的日志，發送給es，
- 此addon中啟動檔案，不要直接在生產環境中使用，如果想在生產環境中使用，推薦用 Helm來安裝這些組件，對應的helm地址如下

  Elasticsearch

  Fluentd-elasticsearch

  Kibana

修改啟動檔案中對應的鏡像地址

啟動檔案中默認的鏡像Registry是quay.io，國內無法直接下載，此處用微軟的Registry代替

$ sed -i -e 's_quay.io_quay.azk8s.cn_' es-statefulset.yaml
$ sed -i -e 's_quay.io_quay.azk8s.cn_' fluentd-es-ds.yaml

啟動EFK

$ kubectl apply -f .

以上通過Kubernetes提供的EFK進行日志收集的部署就完成了，不過由于我在自己測驗環境執行時由于資源限制，ES無法同時啟動兩個，而Kubernetes提供的這個ES鏡像，至少需要兩個組建成集群才能正常使用，所以，只能采用ES官方的鏡像自己搭建EFK環境，

單節點ElasticSearch部署EFK

部署Elasticsearch

編輯啟動檔案

es組態檔

$ cat >docker.es.co-configmap.yaml<<EOF
kind: ConfigMap
apiVersion: v1
metadata:
  name: es-config-v7.6.1
  namespace: kube-system
  labels:
    addonmanager.kubernetes.io/mode: Reconcile
data:
  elasticsearch.yml: |-
    cluster.name: kubernetes-logging
    node.name: elasticsearch-logging-0
    path.data: /data
    discovery.type: single-node
    network.host: 0.0.0.0
EOF

discovery.type: single-node，代表對應的es是單節點集群
network.host: 0.0.0.0 任意IP都可以訪問

es啟動檔案

$ cat >docker.es.co-statefulset.yml<<EOF
# Elasticsearch deployment itself
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: elasticsearch-logging
  namespace: kube-system
  labels:
    k8s-app: elasticsearch-logging
    version: v7.4.2
    addonmanager.kubernetes.io/mode: Reconcile
spec:
  serviceName: elasticsearch-logging
  replicas: 1
  selector:
    matchLabels:
      k8s-app: elasticsearch-logging
      version: v7.4.2
  template:
    metadata:
      labels:
        k8s-app: elasticsearch-logging
        version: v7.4.2
    spec:
      #serviceAccountName: elasticsearch-logging
      containers:
      - image: elasticsearch:7.6.1
        name: elasticsearch-logging
        #imagePullPolicy: Always
        resources:
          # need more cpu upon initialization, therefore burstable class
          limits:
            cpu: 1000m
            memory: 4Gi
          requests:
            cpu: 100m
            memory: 1Gi
        ports:
        - containerPort: 9200
          name: db
          protocol: TCP
        - containerPort: 9300
          name: transport
          protocol: TCP
          #livenessProbe:
          #tcpSocket:
          #  port: transport
          #initialDelaySeconds: 5
          #timeoutSeconds: 10
          # readinessProbe:
          #tcpSocket:
          #  port: transport
          #initialDelaySeconds: 5
          #timeoutSeconds: 10
        volumeMounts:
        - name: elasticsearch-logging
          mountPath: /data
        - name: config-volume
          mountPath: /usr/share/elasticsearch/config/elasticsearch.yml
          subPath: elasticsearch.yml
        env:
        - name: "NAMESPACE"
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
      volumes:
      - name: elasticsearch-logging
        emptyDir: {}
      - name: config-volume
        configMap:
          name: es-config-v7.6.1

EOF

相比較kubernetes給我們提供的啟動檔案，此處主要做了兩點改變

洗掉了權限相關部分，不需要進行服務發現組件集群了，
鏡像檔案換成了elasticsearch:7.6.1，是es官方發布在docker hub上的鏡像
需要注意的是volumeMounts中通過subPath: elasticsearch.yml,單獨掛載了一個檔案到容器內的一個目錄中，目錄中其他的檔案不受影響，在subPath功能提出之前，想要單獨替換某個目錄下的一個檔案，需要比較復雜的處理，如把檔案先掛載到其他地方，再通過啟動腳本將檔案復制或者鏈接到應用所用的實際配置目錄下，

es service檔案

$ cat >es-service.yaml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: elasticsearch-logging
  namespace: kube-system
  labels:
    k8s-app: elasticsearch-logging
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
    kubernetes.io/name: "Elasticsearch"
spec:
  ports:
  - port: 9200
    protocol: TCP
    targetPort: db
  selector:
    k8s-app: elasticsearch-logging

EOF

啟動服務

$ kubectl create -f docker.es.co-configmap.yaml
$ kubectl create -f docker.es.co-statefulset.yml
$ kubectl create -f es-service.yaml

部署fluentd服務

fluentd啟動檔案和kubernetes給我們提供的沒有什么變化,我本地啟動時唯一修改的地方是docker日志的目錄，在默認情況下，docker日志采用json-file這個日志driver，存盤在docker作業目錄下的containers目錄中，默認的作業目錄是/var/lib/docker,所以默認的docker 日志目錄是/var/lib/docker/containers,我自己的環境在安裝docker時將作業目錄修改成了/data/k8s/docker/data,所以需要修改啟動中的掛載目錄

編輯啟動檔案

DaemonSet檔案

$ cat>fluentd-es-ds.yaml<<EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: fluentd-es
  namespace: kube-system
  labels:
    k8s-app: fluentd-es
    addonmanager.kubernetes.io/mode: Reconcile
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: fluentd-es
  labels:
    k8s-app: fluentd-es
    addonmanager.kubernetes.io/mode: Reconcile
rules:
- apiGroups:
  - ""
  resources:
  - "namespaces"
  - "pods"
  verbs:
  - "get"
  - "watch"
  - "list"
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: fluentd-es
  labels:
    k8s-app: fluentd-es
    addonmanager.kubernetes.io/mode: Reconcile
subjects:
- kind: ServiceAccount
  name: fluentd-es
  namespace: kube-system
  apiGroup: ""
roleRef:
  kind: ClusterRole
  name: fluentd-es
  apiGroup: ""
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentd-es-v3.0.0
  namespace: kube-system
  labels:
    k8s-app: fluentd-es
    version: v3.0.0
    addonmanager.kubernetes.io/mode: Reconcile
spec:
  selector:
    matchLabels:
      k8s-app: fluentd-es
      version: v3.0.0
  template:
    metadata:
      labels:
        k8s-app: fluentd-es
        version: v3.0.0
      # This annotation ensures that fluentd does not get evicted if the node
      # supports critical pod annotation based priority scheme.
      # Note that this does not guarantee admission on the nodes (#40573).
      annotations:
        seccomp.security.alpha.kubernetes.io/pod: 'docker/default'
    spec:
      priorityClassName: system-node-critical
      serviceAccountName: fluentd-es
      containers:
      - name: fluentd-es
        image: quay.azk8s.cn/fluentd_elasticsearch/fluentd:v3.0.0
        env:
        - name: FLUENTD_ARGS
          value: --no-supervisor -q
        resources:
          limits:
            memory: 500Mi
          requests:
            cpu: 100m
            memory: 200Mi
        volumeMounts:
        - name: varlog
          mountPath: /var/log
        - name: varlibdockercontainers
          mountPath: /data/k8s/docker/data/containers
          readOnly: true
        - name: config-volume
          mountPath: /etc/fluent/config.d
        ports:
        - containerPort: 24231
          name: prometheus
          protocol: TCP
          #livenessProbe:
          #tcpSocket:
          #  port: prometheus
          #initialDelaySeconds: 5
          #timeoutSeconds: 10
          #readinessProbe:
          #tcpSocket:
          #  port: prometheus
          #initialDelaySeconds: 5
          #timeoutSeconds: 10
      terminationGracePeriodSeconds: 30
      volumes:
      - name: varlog
        hostPath:
          path: /var/log
      - name: varlibdockercontainers
        hostPath:
          path: /data/k8s/docker/data/containers
      - name: config-volume
        configMap:
          name: fluentd-es-config-v0.2.0
EOF

將對應的varlibdockercontainers掛載的hostPath修改成了/data/k8s/docker/data/containers，并且掛載到fluentd容器內的路徑也要是/data/k8s/docker/data/containers，要保持一致

組態檔，因為組態檔和kubernetes給我們提供的沒有做變更，此處不全部貼出，具體內容參考fluentd-es-configmap.yaml,此處只給出source部分的內容，來講解下前一步為什么我們掛載到fluentd容器內的日志目錄要和宿主機保持一致

...
<source>
  @id fluentd-containers.log
  @type tail
  path /var/log/containers/*.log
  pos_file /var/log/es-containers.log.pos
  tag raw.kubernetes.*
  read_from_head true
  <parse>
    @type multi_format
    <pattern>
      format json
      time_key time
      time_format %Y-%m-%dT%H:%M:%S.%NZ
    </pattern>
    <pattern>
      format /^(?<time>.+) (?<stream>stdout|stderr) [^ ]* (?<log>.*)$/
      time_format %Y-%m-%dT%H:%M:%S.%N%:z
    </pattern>
  </parse>
</source>
...

這個source部分的配置中，fluentd并不是從我們掛載的容器中的docker日志目錄直接拿資料的，而是從/var/log/containers目錄下拉取日志資料的（/var/log／是我們將宿主機的/var/log目錄掛載進去的），這個是因為，Kubernetes 的kubelet組件在/var/log／目錄下創建了一個軟鏈接，并且將pod名稱，和container名稱也放到這個軟連接名稱中了，例如

 /var/log/containers/fluentd-es-v3.0.0-hvbw7_kube-system_fluentd-es-ef645a4009163b41d596b68d32dbcc921f032549fa168b630d10d0ea2f98eacb.log -> /var/log/pods/kube-system_fluentd-es-v3.0.0-hvbw7_c5269d8e-8543-470a-8599-8ae3a7242a46/fluentd-es/0.log

 /var/log/pods/kube-system_fluentd-es-v3.0.0-hvbw7_c5269d8e-8543-470a-8599-8ae3a7242a46/fluentd-es/0.log -> /data/k8s/docker/data/containers/ef645a4009163b41d596b68d32dbcc921f032549fa168b630d10d0ea2f98eacb/ef645a4009163b41d596b68d32dbcc921f032549fa168b630d10d0ea2f98eacb-json.log

kubelet通過這樣的鏈接，讀取/var/log/containers下的日志，實際上就會讀取到容器內的日志，因為鏈接的路徑資訊已經固定，所以在容器內的路徑一定要和宿主機中保持一致，

這樣做的好處也比較好理解，因為日志檔案名稱中包含了pod名稱，命名空間等kubernetes的資訊，在flutented中通過插件很容易就可將這些資訊決議出來，便于使用者在kibana中對特定應用的日志進行檢索過濾，

啟動fluentd

$ kubectl create -f fluentd-es-configmap.yaml
$ kubectl create -f fluentd-es-ds.yaml

部署kibana

編輯啟動檔案

deployment檔案

cat >cat kibana-deployment.yaml<<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: kibana-logging
  namespace: kube-system
  labels:
    k8s-app: kibana-logging
    addonmanager.kubernetes.io/mode: Reconcile
spec:
  replicas: 1
  selector:
    matchLabels:
      k8s-app: kibana-logging
  template:
    metadata:
      labels:
        k8s-app: kibana-logging
      annotations:
        seccomp.security.alpha.kubernetes.io/pod: 'docker/default'
    spec:
      containers:
      - name: kibana-logging
        image: elastic/kibana:7.2.0
        resources:
          # need more cpu upon initialization, therefore burstable class
          limits:
            cpu: 1000m
          requests:
            cpu: 100m
        env:
          - name: ELASTICSEARCH_HOSTS
            value: http://elasticsearch-logging:9200
          - name: SERVER_NAME
            value: kibana-logging
          - name: SERVER_BASEPATH
            value: /api/v1/namespaces/kube-system/services/kibana-logging/proxy
          - name: SERVER_REWRITEBASEPATH
            value: "false"
        ports:
        - containerPort: 5601
          name: ui
          protocol: TCP

EOF

service檔案

cat >kibana-service.yaml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: kibana-logging
  namespace: kube-system
  labels:
    k8s-app: kibana-logging
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
    kubernetes.io/name: "Kibana"
spec:
  ports:
  - port: 5601
    protocol: TCP
    targetPort: ui
  selector:
    k8s-app: kibana-logging
EOF

啟動kibana

$ kubectl create -f kibana-deployment.yaml
$ kubectl create -f kibana-service.yaml

啟動kubecrl proxy訪問kibana

$ kubectl proxy --accept-hosts='^*$' --address=192.168.0.107

通過界面訪問,在瀏覽器中輸入 http://192.168.0.107:8001/api/v1/namespaces/kube-system/services/kibana-logging/proxy/訪問kibana，

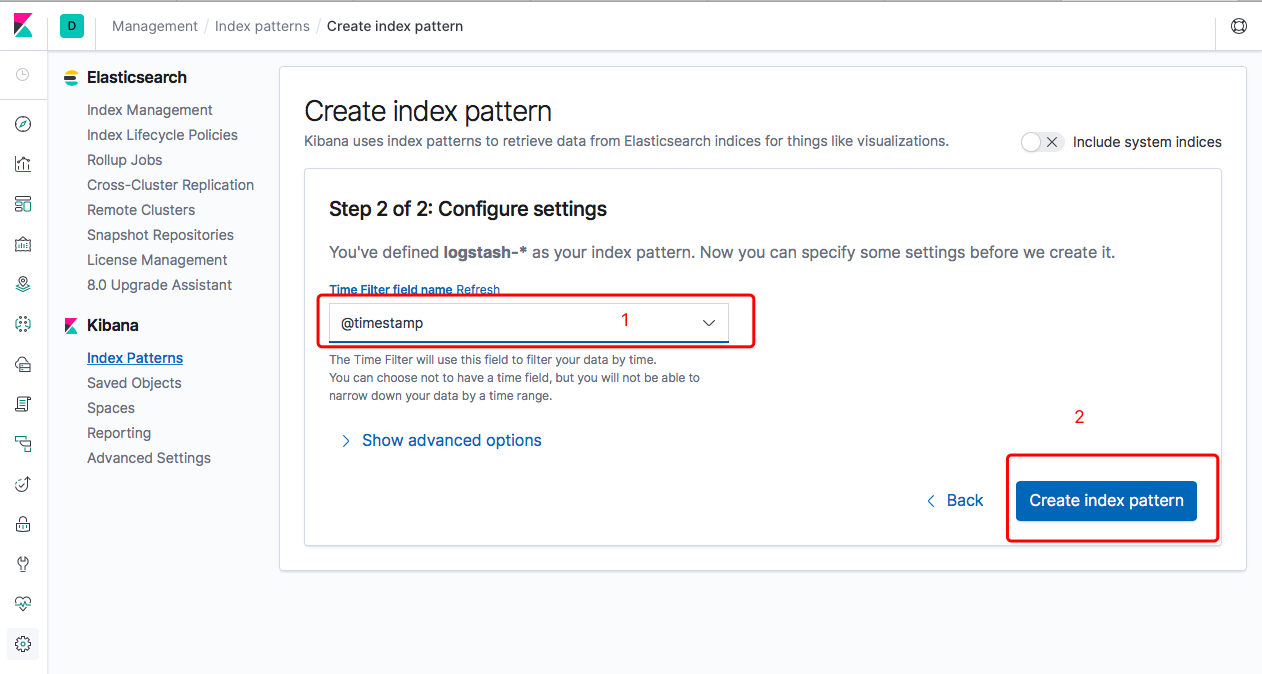

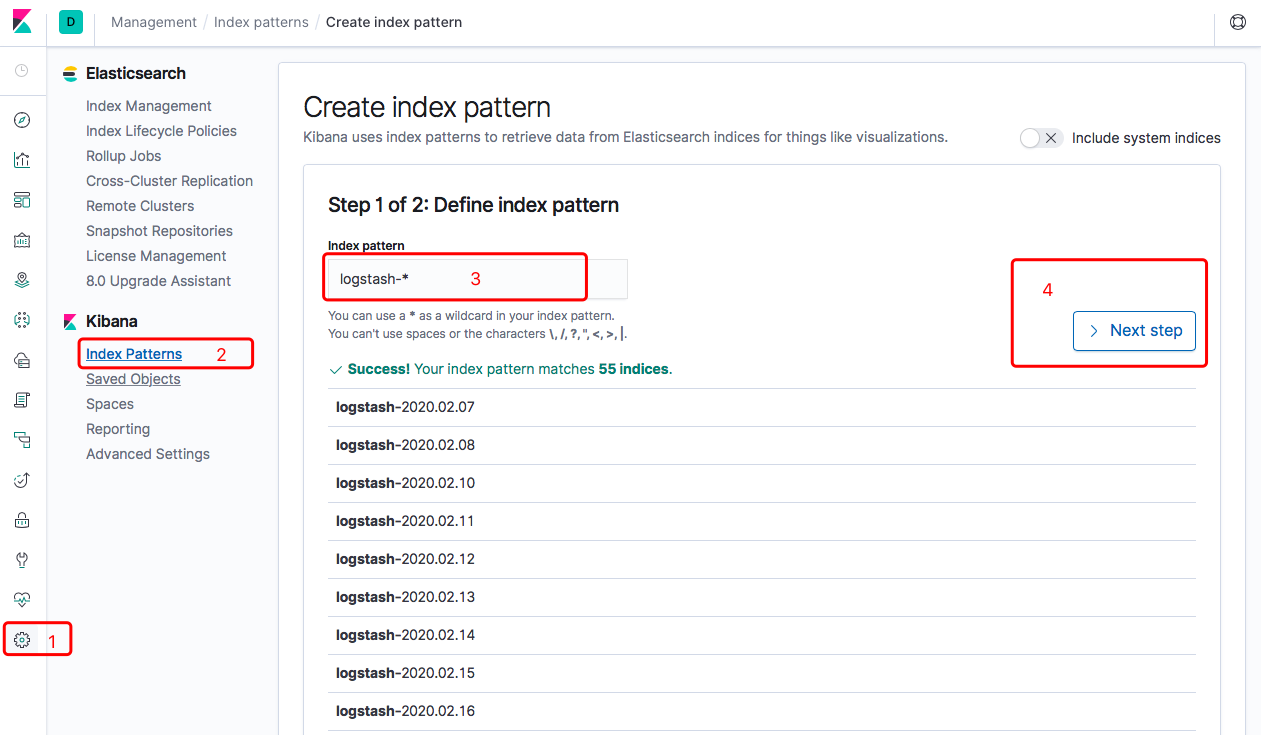

初次訪問需要先配置index pattern

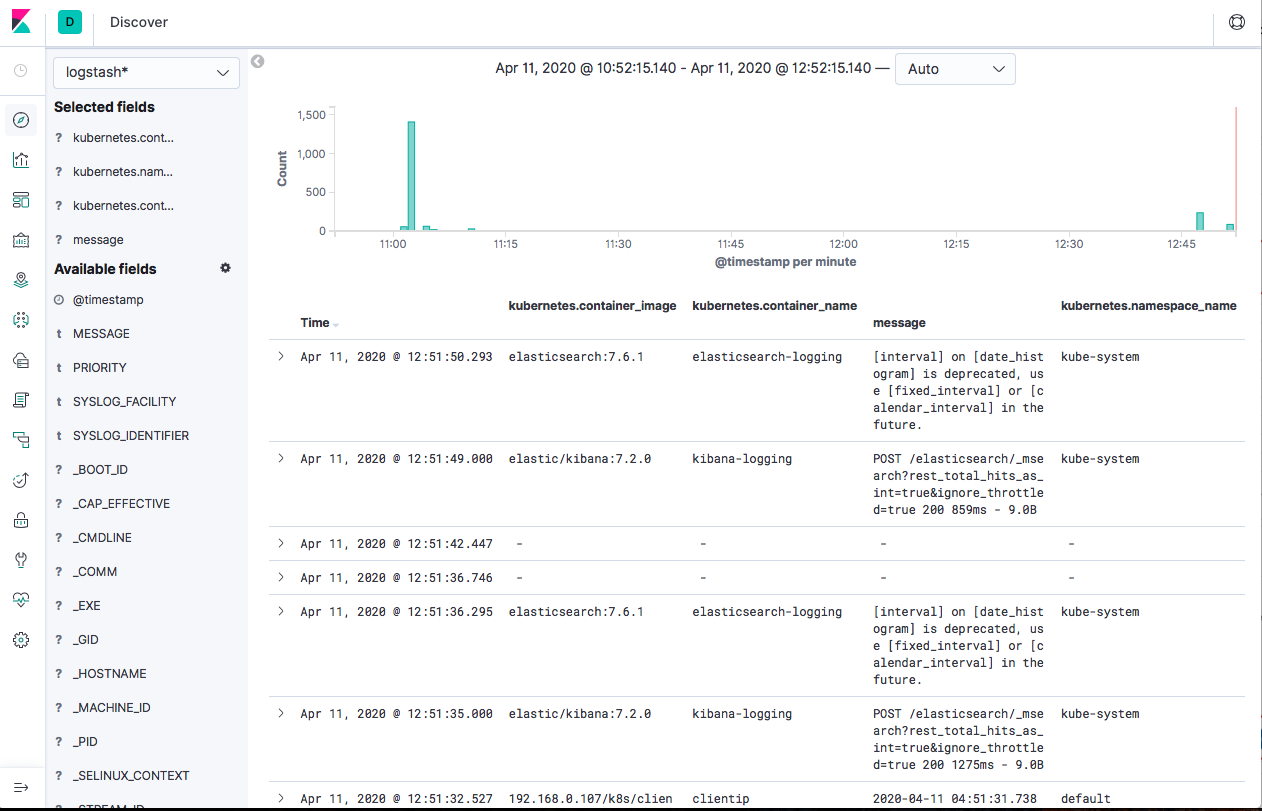

稍等片刻，之后在Discover界面就可以查看相應的日志

可以看到，除了容器中的日志，還額外追加了許多kubernetes的資訊，
