寫在前面

如題，這篇文章將嘗試從卷積拆分的角度看一看各種經典CNN backbone網路module是如何演進的，為了視角的統一，僅分析單條路徑上的卷積形式，

形式化

方便起見，對常規卷積操作，做如下定義，

\(I\)：輸入尺寸，長\(H\) 寬\(W\) ，令長寬相同，即\(I = H = W\)
\(M\)：輸入channel數，可以看成是tensor的高
\(K\)：卷積核尺寸\(K \times K\)，channel數與輸入channel數相同，為\(M\)
\(N\)：卷積核個數
\(F\)：卷積得到的feature map尺寸\(F \times F\)，channel數與卷積核個數相同，為\(N\)

所以，輸入為\(M \times I \times I\)的tensor，卷積核為\(N \times M \times K \times K\)的tensor，feature map為\(N \times F \times F\)的tensor，所以常規卷積的計算量為

\[FLOPS = K \times K \times M \times N \times F \times F \]

特別地，如果僅考慮SAME padding且\(stride = 1\)的情況，則\(F = I\)，則計算量等價為

\[FLOPS = K \times K \times M \times N \times I \times I \]

可以看成是\((K \times K \times M) \times (N \times I \times I)\)，前一個括號為卷積中一次內積運算的計算量，后一個括號為需要多少次內積運算，

引數量為

\[\#Params = N \times M \times K \times K \]

網路演化

總覽SqueezeNet、MobileNet V1 V2、ShuffleNet等各種輕量化網路，可以看成對卷積核\(M \times K \times K\) 進行了各種拆分或分組（同時引入激活函式），這些拆分和分組通常會減少引數量和計算量，這就為進一步增加卷積核數量\(N\)讓出了空間，同時這種結構上的變化也是一種正則，通過上述變化來獲得性能和計算量之間的平衡，

這些變化，從整體上看，相當于對原始\(FLOPS = K \times K \times M \times N \times I \times I\)做了各種變換，

下面就從這個視角進行一下疏理，簡潔起見，只列出其中發生改變的因子項，

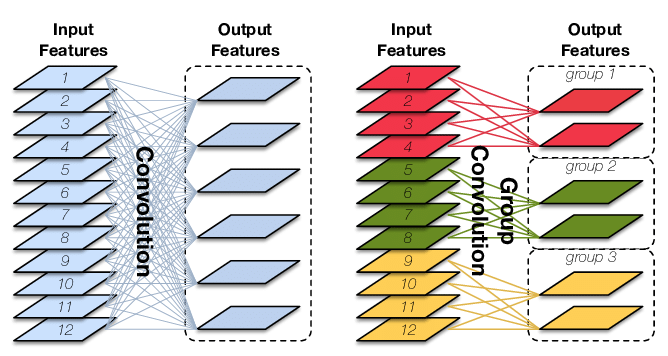

Group Convolution（AlexNet），對輸入進行分組，卷積核數量不變，但channel數減少，相當于

\[M \rightarrow \frac{M}{G} \]

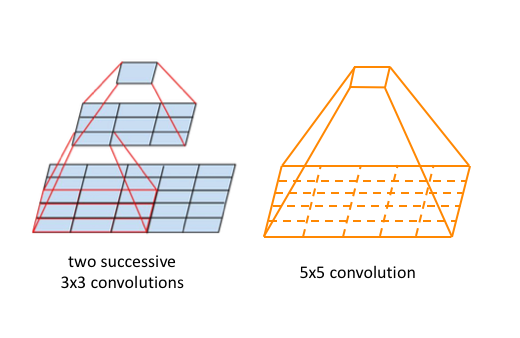

大卷積核替換為多個堆疊的小核（VGG），比如\(5\times 5\)替換為2個\(3\times 3\)，\(7\times 7\)替換為3個\(3\times 3\)，保持感受野不變的同時，減少引數量和計算量，相當于把大數乘積變成小數乘積之和，

\[(K \times K) \rightarrow (k \times k + \dots + k \times k) \]

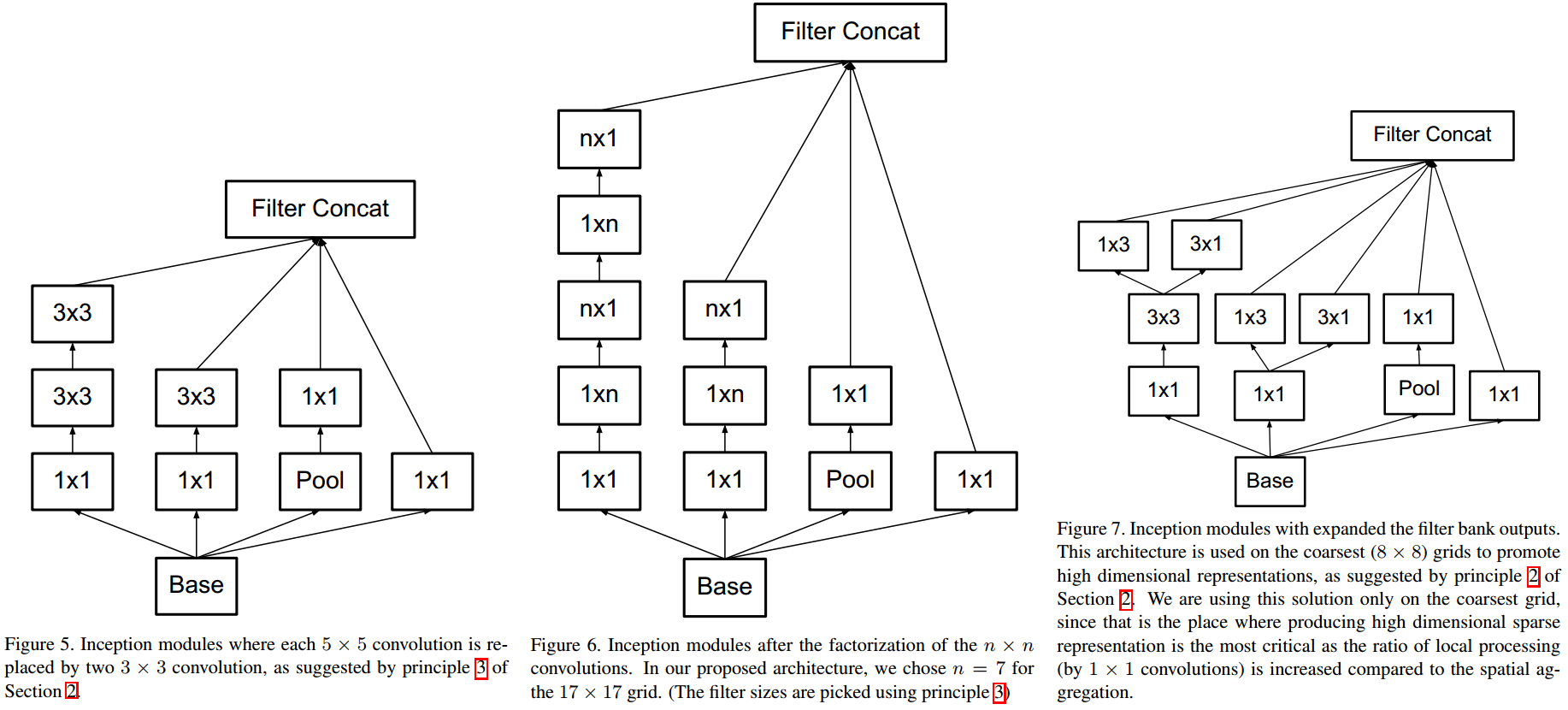

Factorized Convolution（Inception V2），二維卷積變為行列分別卷積，先行卷積再列卷積，

\[(K \times K) \rightarrow (K \times 1 + 1 \times K) \]

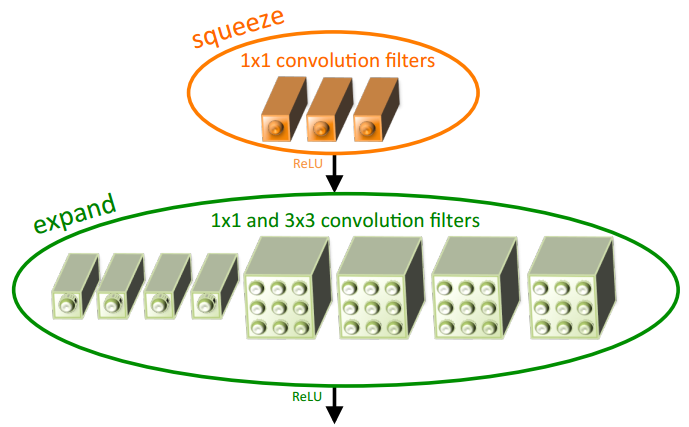

Fire module（SqueezeNet），pointwise+ReLU+(pointwise + 3x3 conv)+ReLU，pointwise降維，同時將一定比例的\(3\times 3\)卷積替換為為\(1 \times 1\)，

\[(K \times K \times M \times N) \rightarrow (M \times \frac{N}{t} + \frac{N}{t} \times (1-p)N + K \times K \times \frac{N}{t} \times pN) \\ K = 3 \]

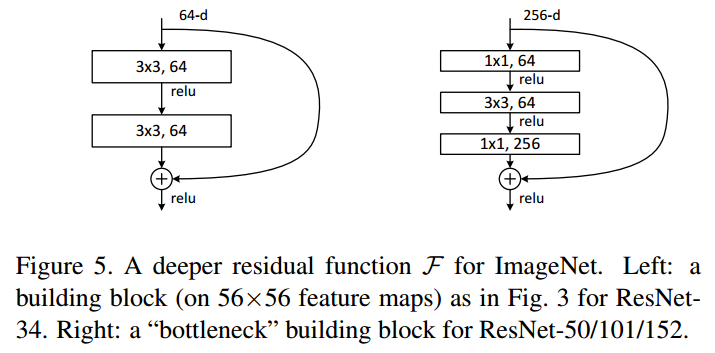

Bottleneck（ResNet），pointwise+BN ReLU+3x3 conv+BN ReLU+pointwise，類似于對channel維做SVD，

\[(K \times K \times M \times N) \rightarrow (M \times \frac{N}{t} + K \times K \times \frac{N}{t} \times \frac{N}{t} + \frac{N}{t} \times N) \\ t = 4 \]

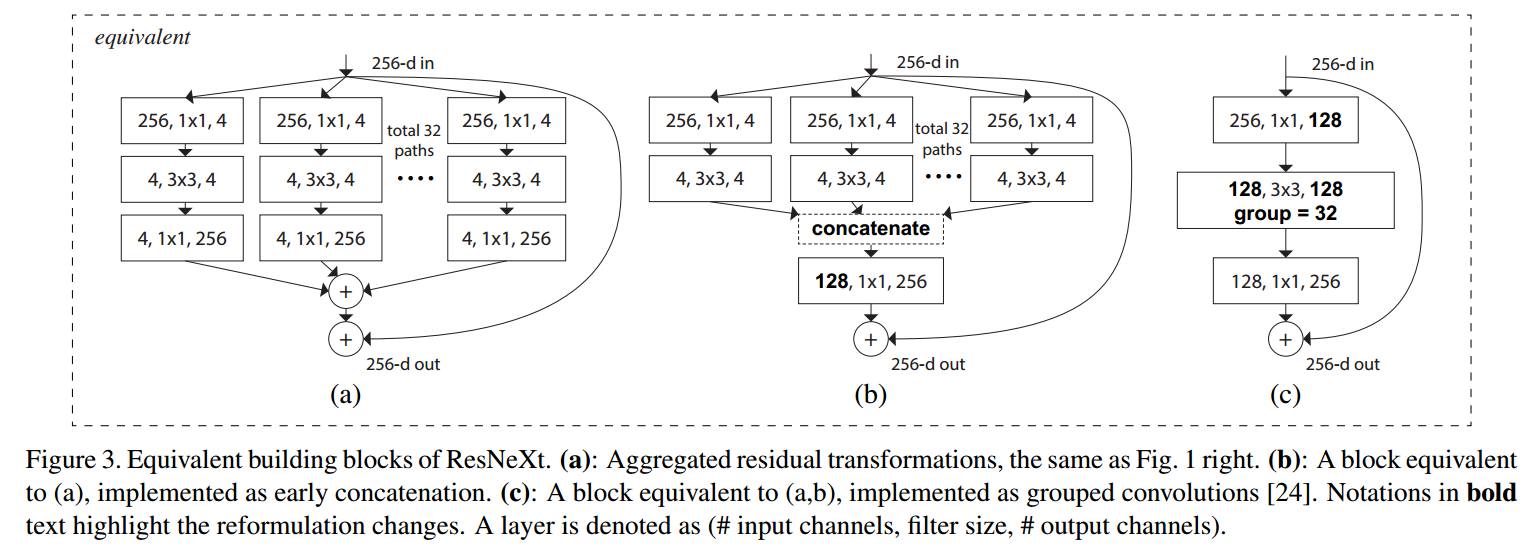

ResNeXt Block（ResNeXt），相當于引入了group \(3\times 3\) convolution的bottleneck，

\[(K \times K \times M \times N) \rightarrow (M \times \frac{N}{t} + K \times K \times \frac{N}{tG} \times \frac{N}{t} + \frac{N}{t} \times N) \\t = 2, \ G = 32 \]

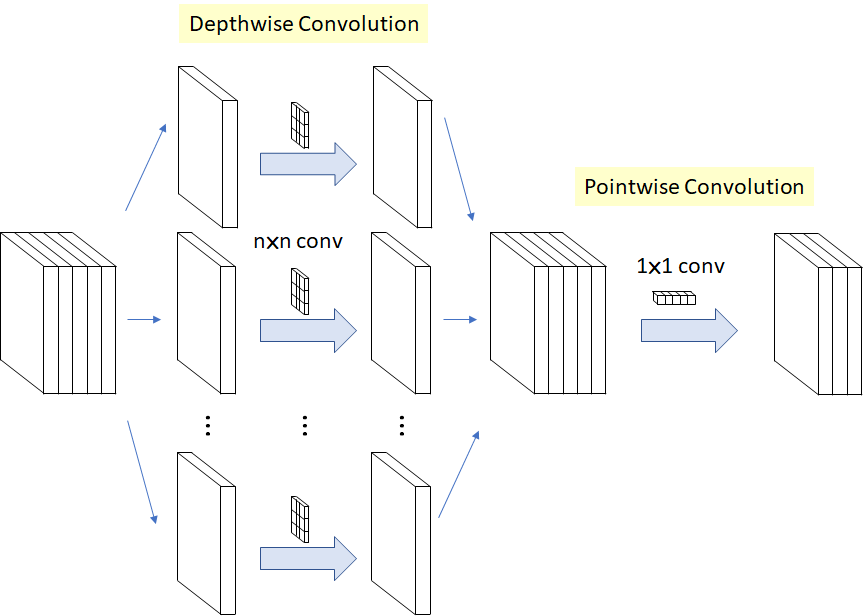

Depthwise Separable Convolution（MobileNet V1），depthwise +BN ReLU + pointwise + BN ReLU，相當于將channel維單獨分解出去，

\[(K \times K \times N) \rightarrow (K \times K + N) \]

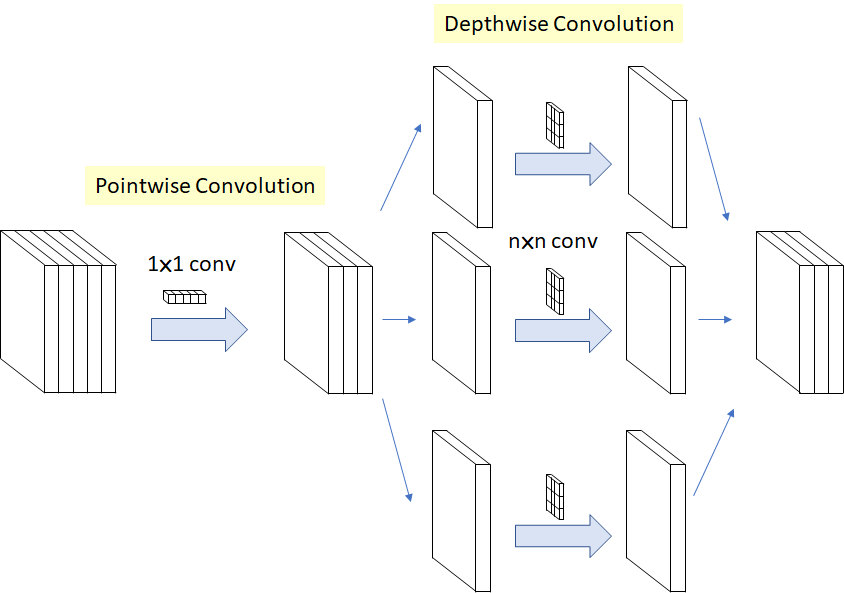

Separable Convolution（Xception），pointwise + depthwise + BN ReLU，也相當于將channel維分解出去，但前后順序不同（但因為是連續堆疊，其實跟基本Depthwise Separable Convolution等價），同時移除了兩者間的ReLU，

\[(K \times K \times M) \rightarrow (M + K \times K) \]
但實際在實作時還是depthwise + pointwise + ReLU，，，

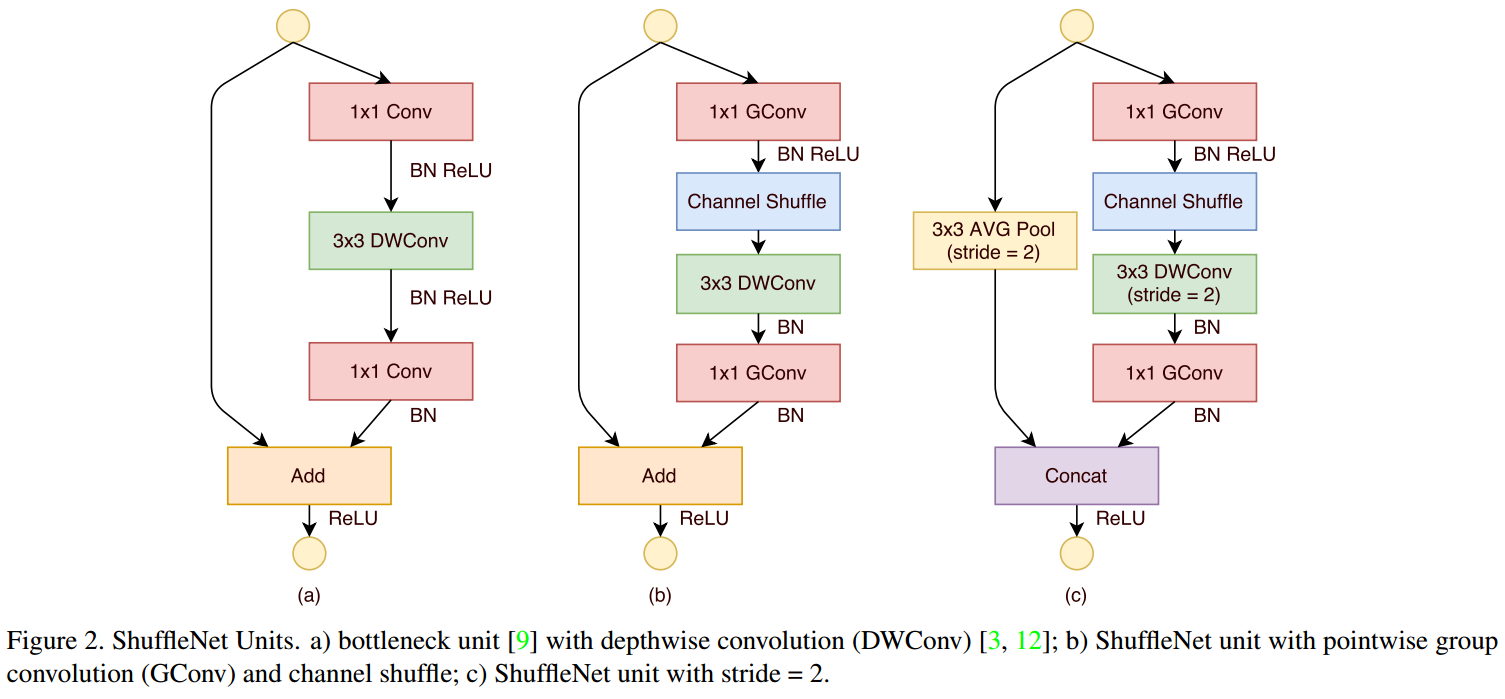

pointwise group convolution and channel shuffle（ShuffleNet），group pointwise+BN ReLU+Channel Shuffle+depthwise+BN+group pointwise+BN，相當于bottleneck中2個pointwise引入相同的group，同時\(3\times 3\) conv變成depthwise，也就是說3個卷積層都group了，這會阻礙不同channel間（分組間）的資訊交流，所以在第一個group pointwise后加入了channel shuffle，即

\[(K \times K \times M \times N) \rightarrow (\frac{M}{G} \times \frac{N}{t} + channel \ shuffle +K \times K \times \frac{N}{t} + \frac{N}{tG} \times N) \]

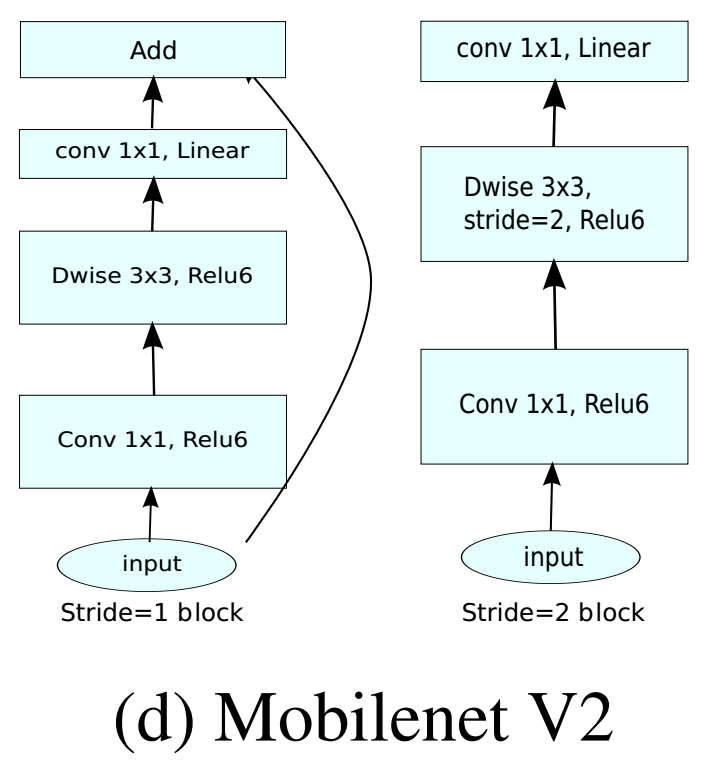

Inverted Linear Bottleneck（MobileNet V2），bottleneck是先通過pointwise降維、再卷積、再升維，Inverted bottleneck是先升維、再卷積、再降維，pointwise+BN ReLU6+depthwise+BN ReLU6+pointwise+BN，

\[(K \times K \times M \times N) \rightarrow (M \times tM + K \times K \times tM + tM \times N) \\t = 6 \]
