本文介紹如何使用Jetpack Compose打造一個經典版的俄羅斯方塊游戲，

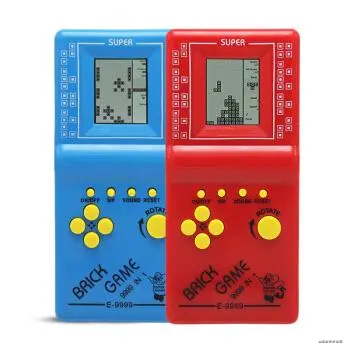

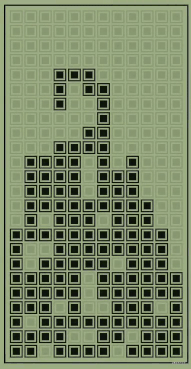

玩過上面這種游戲機的朋友應該會對本文內容感到親切，廢話不多說，先看東西：

1. 為什么Compose適合做游戲？

通常一個游戲程式的執行流程如下所示：

簡單說就是一個不斷等待輸入、渲染界面的程序，

這種模型非常符合當下前端的開發思想：資料驅動UI，因此基于各種前端框架的小游戲層出不窮，相比之下，用客戶端開發同類應用成本則會高出不少，

如今有了Compose，客戶端終于在開發范式上追上了前端的步伐，像前端那樣開發小游戲成為可能，

2. 基于MVI的游戲架構

MVI即Model-View-Intent，它受前端框架的啟發，提倡一種單向資料流的設計思想，非常適合在Compose專案中實作邏輯部分，可以徹底貫徹資料驅動UI的核心思想，

之前的文章里曾對MVI架構做過簡單介紹，后續也計劃對MVI與MVVM等其他架構做一個對比介紹，本文只聚焦MVI在俄羅斯方塊游戲中的具體使用，

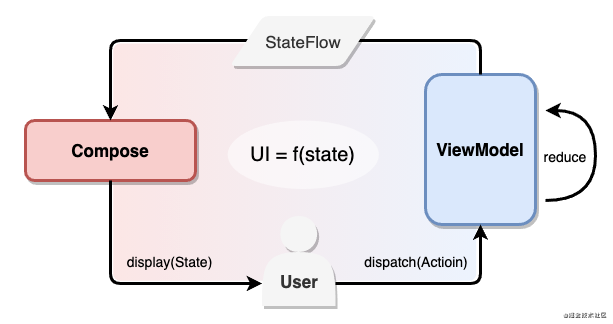

專案結構如下：

View層：基于Compose打造，所有UI元素都由代碼實作
Model層：ViewModel維護State的變化，游戲邏輯交由reduce處理
V-M通信：通過StateFlow驅動Compose重繪，用戶事件由Action分發至ViewModel

ViewModel的核心代碼如下：

class GameViewModel : ViewModel() {

    private val _viewState: MutableStateFlow<ViewState> = MutableStateFlow(ViewState())

    //Provide State to observed by UI layer
    val viewState = _viewState.asStateFlow()


    //dispatch Action from UI layer
    fun dispatch(action: Action) {
        viewModelScope.launch {
           _viewState.value = reduce(viewState.value, action)
        }
    }

    //update viewState according to the Action
    private fun reduce(state: ViewState, action: Action): ViewState =
        when(action) { //handle

            Action.Reset -> {
                //略...
                state.copy(...)
            }

            Action.Move -> {
                //略...
                state.copy(...)
            }

            //略...
        }
}

接下來我們看一下View層和Model層的具體實作，

3. View Layer：基于Compose實作

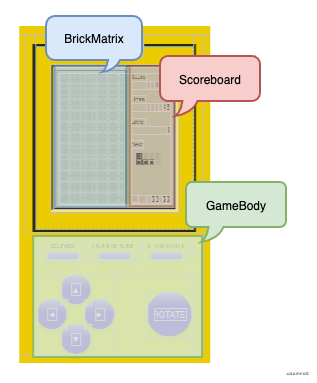

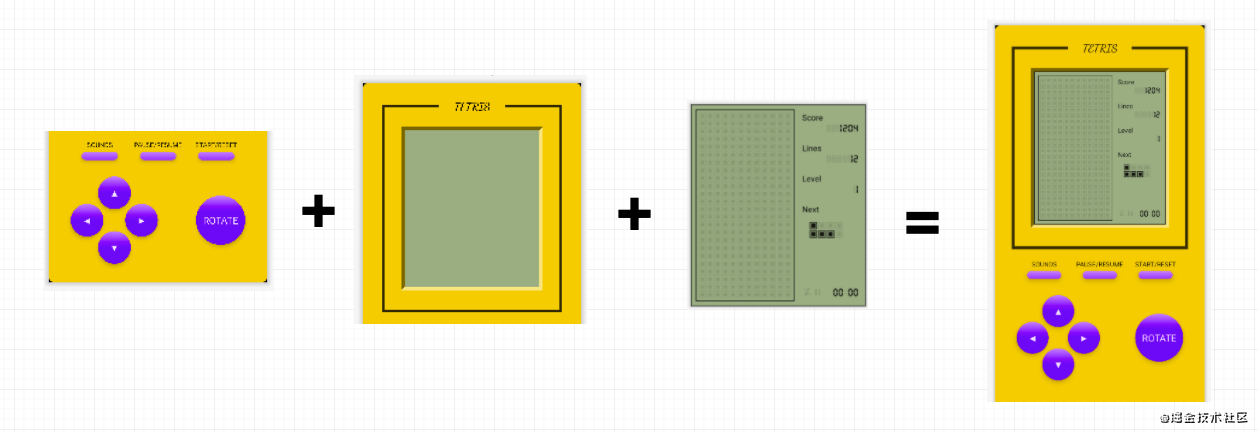

作為一個單頁面的游戲沒有頁面跳轉，界面由以下幾部分構成：

GameBody：繪制按鍵、處理用戶輸入
GameScreen：
- BrickMatrix：繪制方塊矩陣背景、下落中的方塊
- Scoreboard：顯示游戲得分、時鐘等資訊

接下來重點介紹一下方塊區域（BrickMatrix）以及游戲機身（GameBody）的繪制

3.1 方塊繪制（BrickMatrix）

方塊區域由12 * 24 的小方塊組成的矩陣構成，為了模擬液晶屏的顯示效果，需要分別繪制淺色的矩陣以及深色的磚塊（下落中的以及底部的），所有元素均基于Compose的Canvas繪制，

關于Canvas的基本使用，我之前的文章中有介紹：https://blog.csdn.net/vitaviva/article/details/115257165

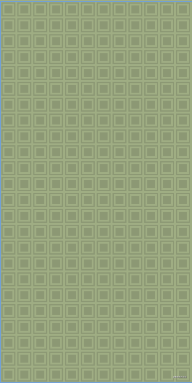

繪制背景矩陣

首先繪制每個磚塊單元的圖形，形狀為正方形：

drawBrick：

Canvas中繪制圖形需要借助DrawScope，為了便于使用，我們定義drawBrick為DrawScope的擴展函式

private fun DrawScope.drawBrick(
    brickSize: Float,//每一個方塊的size
    offset: Offset,//在矩陣中的偏移位置
    color: Color//磚塊顏色
) {

    //根據Offset計算實際位置
    val actualLocation = Offset(
        offset.x * brickSize,
        offset.y * brickSize
    )

    val outerSize = brickSize * 0.8f
    val outerOffset = (brickSize - outerSize) / 2

    //繪制外部矩形邊框
    drawRect(
        color,
        topLeft = actualLocation + Offset(outerOffset, outerOffset),
        size = Size(outerSize, outerSize),
        style = Stroke(outerSize / 10)
    )

    val innerSize = brickSize * 0.5f
    val innerOffset = (brickSize - innerSize) / 2

    //繪制內部矩形方塊
    drawRect(
        color,
        actualLocation + Offset(innerOffset, innerOffset),
        size = Size(innerSize, innerSize)
    )

}

drawMatrix：

搞定磚塊單元，繪制矩陣如下

private fun DrawScope.drawMatrix(
    brickSize: Float,
    matrix: Pair<Int, Int> //橫向、縱向的數量： 12 * 24
) {
    (0 until matrix.first).forEach { x ->
        (0 until matrix.second).forEach { y ->
            //遍歷呼叫drawBrick
            drawBrick(
                brickSize,
                Offset(x.toFloat(), y.toFloat()),
                BrickMatrix
            )
        }
    }
}

繪制下落的磚塊

一個個磚塊單元根據擺放位置的不同，組成不同形狀（Shape）的下落磚塊，

用相對top-left的Offset定義每個方塊的擺放位置，每種Shape無非是一組Offset的串列，

Shape：

我們如下定義所有Shape的常量：

val SpiritType = listOf(
    listOf(Offset(1, -1), Offset(1, 0), Offset(0, 0), Offset(0, 1)),//Z
    listOf(Offset(0, -1), Offset(0, 0), Offset(1, 0), Offset(1, 1)),//S
    listOf(Offset(0, -1), Offset(0, 0), Offset(0, 1), Offset(0, 2)),//I
    listOf(Offset(0, 1), Offset(0, 0), Offset(0, -1), Offset(1, 0)),//T
    listOf(Offset(1, 0), Offset(0, 0), Offset(1, -1), Offset(0, -1)),//O
    listOf(Offset(0, -1), Offset(1, -1), Offset(1, 0), Offset(1, 1)),//L
    listOf(Offset(1, -1), Offset(0, -1), Offset(0, 0), Offset(0, 1))//J
)

Spirit：

由Shape和Offset便可以決定下落磚塊在Matrix中的具體位置，定義Spirit代表下落磚塊：

data class Spirit(
    val shape: List<Offset> = emptyList(),
    val offset: Offset = Offset(0, 0),
) {
    val location: List<Offset> = shape.map { it + offset }
}

drawSpirit

最后呼叫drawBrick，繪制下落磚塊

fun DrawScope.drawSpirit(spirit: Spirit, brickSize: Float, matrix: Pair<Int, Int>) {
    clipRect(
        0f, 0f,
        matrix.first * brickSize,
        matrix.second * brickSize
    ) {
        spirit.location.forEach {
            drawBrick(
                brickSize,
                Offset(it.x, it.y),
                BrickSpirit
            )
        }
    }
}

3.2 游戲機身（GameBody）

GameBody的核心是按鈕的繪制以及事件處理

繪制Button

button的繪制很簡單, 通過RoundedCornerShape實作圓形、通過Modifier添加陰影增加立體感

GameButton：

@Composable
fun GameButton(
    modifier: Modifier = Modifier,
    size: Dp,
    content: @Composable (Modifier) -> Unit
) {
    val backgroundShape = RoundedCornerShape(size / 2)

    Box(
        modifier = modifier
            .shadow(5.dp, shape = backgroundShape)
            .size(size = size)
            .clip(backgroundShape)
            .background(
                brush = Brush.verticalGradient(
                    colors = listOf(
                        Purple200,
                        Purple500
                    ),
                    startY = 0f,
                    endY = 80f
                )
            )

    ) {
        content(Modifier.align(Alignment.Center))
    }
}

添加事件

當按下方向鍵不放時希望方塊能持續移動，Modifier.clickable()只能設定單擊事件，不滿足使用需求，需要讓button能處理連發事件，

Modifier.pointerIneropFilter:攔截MotionEvent:

通常需要通過處理MotionEvent實作類似需求，Compose中提供了處理MotionEvent的方法:

Modifier.pointerIneropFilter { //it:MotionEvent //可以獲取當前MotionEvent
    when(it.action) {
        ACTION_DOWN -> {
            ...
        }

        ...
    }
}

Modifier.indication:設定click背景色

攔截MotionEvent后，默認的button按下時背景色變化的邏輯失效，此時可以借助Modifier.indication進行彌補，indication允許我們根據當前按鈕的互動狀態改變顯示狀態：

Modifier
    .indication(
        interactionSource = interactionSource, //觀察互動狀態
        indication = rememberRipple() //設定Ripple風格的顯示效果
    )
    .pointerInteropFilter {
        when(it.action) {
            ACTION_DOWN -> {
                 val interaction = PressInteraction.Press(Offset(50f, 50f))
                 interactionSource.emit(interaction) //通知互動狀態的改變、改變顯示狀態
            }

        ...
    }
}

ReceiveChannel發送連發事件：

添加了Modifier.pointerIneropFilter和Modifier.indication的完整代碼如下：

@Composable
fun GameButton(
    modifier: Modifier = Modifier,
    size: Dp,
    onClick: () -> Unit = {},
    content: @Composable (Modifier) -> Unit
) {
    val backgroundShape = RoundedCornerShape(size / 2)
    lateinit var ticker: ReceiveChannel<Unit> //定時器

    val coroutineScope = rememberCoroutineScope()
    val pressedInteraction = remember { mutableStateOf<PressInteraction.Press?>(null) }
    val interactionSource = MutableInteractionSource()

    Box(
        modifier = modifier
            .shadow(5.dp, shape = backgroundShape)
            .size(size = size)
            .clip(backgroundShape)
            .background(
                brush = Brush.verticalGradient(
                    colors = listOf(
                        Purple200,
                        Purple500
                    ),
                    startY = 0f,
                    endY = 80f
                )
            )
            .indication(interactionSource = interactionSource, indication = rememberRipple())
            .pointerInteropFilter {
                when (it.action) {
                    ACTION_DOWN -> {
                        coroutineScope.launch {
                            // Remove any old interactions if we didn't fire stop / cancel properly
                            pressedInteraction.value?.let { oldValue ->
                                val interaction = PressInteraction.Cancel(oldValue)
                                interactionSource.emit(interaction)
                                pressedInteraction.value = null
                            }
                            val interaction = PressInteraction.Press(Offset(50f, 50f))
                            interactionSource.emit(interaction)
                            pressedInteraction.value = interaction
                        }


                        ticker = ticker(initialDelayMillis = 300, delayMillis = 60)
                        coroutineScope.launch {
                            //ticker發送連發事件
                            ticker
                                .receiveAsFlow()
                                .collect { onClick() }
                        }
                    }
                    //略...
                }
                true
            }

    ) {
        content(Modifier.align(Alignment.Center))
    }
}

使用ticker()創建連發事件源的ReceiveChannel

組裝Button、發送Action

最后在GameBody中對各Button進行布局，并在OnClick中向ViewModel發送Action，

例如，四個方向鍵的布局：

Box(
    modifier = Modifier
        .fillMaxHeight()
        .weight(1f)
) {
    GameButton(
        Modifier.align(Alignment.TopCenter),
        onClick = { clickable.onMove(Direction.Up) },
        size = DirectionButtonSize
    ) {
        ButtonText(it, stringResource(id = R.string.button_up))
    }
    GameButton(
        Modifier.align(Alignment.CenterStart),
        onClick = { clickable.onMove(Direction.Left) },
        size = DirectionButtonSize
    ) {
        ButtonText(it, stringResource(id = R.string.button_left))
    }
    GameButton(
        Modifier.align(Alignment.CenterEnd),
        onClick = { clickable.onMove(Direction.Right) },
        size = DirectionButtonSize
    ) {
        ButtonText(it, stringResource(id = R.string.button_right))
    }
    GameButton(
        Modifier.align(Alignment.BottomCenter),
        onClick = { clickable.onMove(Direction.Down) },
        size = DirectionButtonSize
    ) {
        ButtonText(it, stringResource(id = R.string.button_down))
    }

}

Clicable：分發事件

clickable負責事件分發：

data class Clickable constructor(
    val onMove: (Direction) -> Unit,//移動
    val onRotate: () -> Unit,//旋轉
    val onRestart: () -> Unit,//開始、重置游戲
    val onPause: () -> Unit,//暫停、恢復游戲
    val onMute: () -> Unit//打開、關閉游戲音樂
)

3.3 訂閱游戲狀態（ViewState）

GameScreen訂閱viewModel的資料實作UI的重繪，ViewState是唯一的資料源，遵循Single Source Of Truth的要求，

Compose中使用ViewModel

添加viewmodel-compose的支持，方便在Composable中訪問ViewModle

implementation "androidx.lifecycle:lifecycle-viewmodel-compose:1.0.0-alpha03"

@Composable
fun GameScreen(modifier: Modifier = Modifier) {

    val viewModel = viewModel<GameViewModel>() //獲取ViewModel
    val viewState by viewModel.viewState.collectAsState() //訂閱State

    Box() {

        Canvas(
            modifier = Modifier.fillMaxSize()
        ) {

            val brickSize = min(
                size.width / viewState.matrix.first,
                size.height / viewState.matrix.second
            )

            //僅負責繪制UI，沒有任何邏輯處理
            drawMatrix(brickSize, viewState.matrix)
            drawBricks(viewState.bricks, brickSize, viewState.matrix)
            drawSpirit(viewState.spirit, brickSize, viewState.matrix)

        }

        //略...

    }

}

瞧! 有了MVI的加持，Compose無需再染指任何邏輯，僅負責drawXXX即可，邏輯全部交由ViewModel處理，

接下來，我們移步ViewModel的實作，

4. Model Layer ：基于ViewModel實作

MVI中的Model層一般負責資料請求以及State的更新，俄羅斯方塊中沒有資料請求場景，只處理本地state更新即可，

4.1 ViewState

遵循SSOT原則，所有影響UI重繪的資料都定義在ViewState中

data class ViewState(
        val bricks: List<Brick> = emptyList(), //底部落地成盒的磚塊
        val spirit: Spirit = Empty, // 下落中的磚塊
        val spiritReserve: List<Spirit> = emptyList(), //后補t磚塊（Next）
        val matrix: Pair<Int, Int> = MatrixWidth to MatrixHeight,//矩陣尺寸
        val gameStatus: GameStatus = GameStatus.Onboard,//游戲狀態
        val score: Int = 0, //得分
        val line: Int = 0, //下了多少行
        val level: Int = 0,//當前級別（難度）
        val isMute: Boolean = false,//是否靜音
    )

enum class GameStatus {
    Onboard, //游戲歡迎頁
    Running, //游戲進行中
    LineClearing,// 消行影片中
    Paused,//游戲暫停
    ScreenClearing, //清屏影片中
    GameOver//游戲結束
}

如上，甚至連消行、清屏這類邏輯也統一由ViewModel負責，Compose無腦反應State即可，

4.2 Action

用戶的輸入通過Action通知到ViewModel，目前支持以下幾種Action：

sealed class Action {
    data class Move(val direction: Direction) : Action() //點擊方向鍵
    object Reset : Action() //點擊start
    object Pause : Action() //點擊pause
    object Resume : Action() //點擊resume
    object Rotate : Action() //點擊rotate
    object Drop : Action() //點擊↑，直接掉落
    object GameTick : Action() //磚塊下落通知
    object Mute : Action()//點擊mute
}

4.3 reduce

ViewModel接收到Action后，分發到reduce、更新ViewState，

GameTicker：磚塊下落Action

以最核心的GameTicker為例，其他所有Action都是用戶觸發的，唯有GameTicker是自動觸發，用來保證磚塊按一定速度下降，

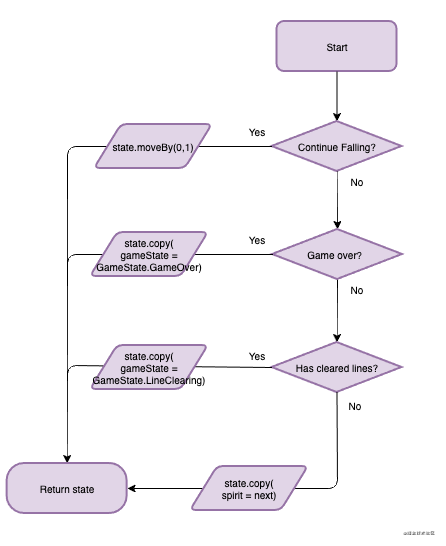

基本流程如上圖所示，根據Spirit在當前Matrix中的狀態更新ViewStae:

沒有觸達底部：
- Spirit在y軸前進一步
觸達底部，但沒有成功消行：
- 更新Next Spirit
- 更新下沉到底部的bricks（吸收Spirit的brick）
成功消行：
- 更新Next Spirit
- 更新GameState到LineClearing
螢屏溢位：
- 更新GameState到GameOver

fun reduce(state: ViewState, action: Action) {
    when(action) {

        Action.GameTick -> run {

             // 沒有觸達底部，y軸偏移+1
             val spirit = state.spirit.moveBy(Direction.Down.toOffset())
             if (spirit.isValidInMatrix(state.bricks, state.matrix)) {
                  emit(state.copy(spirit = spirit))
             }

            // GameOver
            if (!state.spirit.isValidInMatrix(state.bricks, state.matrix)) {
                //磚塊超出螢屏上界，游戲結束
            }

            // 更新底部Bricks，
            // updateBricks: 底部Bricks的狀態資訊
            // clearedLine：消行資訊
            val (updatedBricks, clearedLines) = updateBricks(
                state.bricks,
                state.spirit,
                matrix = state.matrix
            )

            //updatedBricks回傳的底部Bricks的資訊由三個List<Brick>組成
            val (noClear, clearing, cleared) = updatedBricks

            if (clearedLines != 0) {
                // 成功消行
                // 執行消行影片，見后文
            } else {
                //沒有消行
                emit(newState.copy(
                        bricks = noClear，
                        spirit = state.spiritNext))
            }
        }//end of run
    }
}

isValidInMatrix()判斷Spirit相對于Matrix是否已經出界，出界以為游戲結束，
當Spirit觸達底部時，updatedBricks負責更新底部Bricks資料，即將Spirit的bricks吸收添加到底部Bricks中，

Brick的定義很簡單，就是在Matrix中的Offset

data class Brick(val location: Offset = Offset(0, 0))

updatedBricks回傳三個List<Brick>，分別記錄消行影片程序中Bricks的中間狀態

noClear: 未消行的bricks
clearing: 消行中的bricks(相當于消除的空行設定為Invisiable）
cleared: 消行后的bricks(相當于消除的空行設定為Gone）

noClear	clearing	cleared

消行影片：

基于回傳的List<Brick>,通過更新state，實作消行影片

launch {
    //animate the clearing lines
    repeat(5) {
        emit(
            //間隔100ms，交替顯示noClear/clearing
            state.copy(
                gameStatus = GameStatus.LineClearing,
                spirit = Empty,
                bricks = if (it % 2 == 0) noClear else clearing
            )
        delay(100)
    }

    //delay emit new state
    emit(
        //影片結束，bricks更新到cleared
        state.copy(
            spirit = state.spiritNext,
            bricks = cleared,
            gameStatus = GameStatus.Running
        )
    )
}

5. 活用@Preview

文章最后再聊一聊@Preview，

由于AndroidStudio的XML預覽功能很雞肋，很多Android開發者都習慣于通過實機運行查看UI，Compose的@Preview的預覽效果可以做到與真機無異，實作所見所即得開發，因此，建議為所有有除錯需要的Composable配備@Preview，將大大提高你的UI開發效率，

由于@Preview不能接受業務引數，Composable的介面定義需要秉承對Preview友好的原則，盡量為其添加可預覽的默認值

借助@Preview，我們可以方便地進行區域UI的預覽，并且可以組合各個@Preview的Composalbe來預覽全貌，UI開發如同裝配車間那樣實作流水化作業：

除了基本預覽以外@Preview還提供了例如互動預覽、實機預覽等更多使用功能，此外，通過右擊還可以將預覽UI直接保存為.png，本游戲的AppIcon就是通過這種方式創建生成的，

6. 最后

篇幅有限，本文只能以小見大地介紹游戲的基本實作程序，其他更多功能的實作歡迎查閱原始碼了解，

整個游戲中，包括影片在內的所有的UI重繪全是由State驅動完成的，借助于Compose Compiler強大的編譯期優化，即使再頻繁的Recomposition（重組）也沒有任何性能問題，運行起來十分流暢，

用Compose做游戲都如此流暢，更何況普通的UI？在性能層面已無需擔心，未來隨著功能層面的不斷完善，Compose的時代或許真的要來了，自Android誕生就存在的android.view.View體系也將迎來它的謝幕，，Game Over

ezgif.com-gif-maker (5).gif

專案地址

https://github.com/vitaviva/compose-tetris

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/279223.html

標籤：其他

上一篇：Nginx核心知識100講,百萬并發下的性能優化之道

下一篇：學習Python可以做什么作業？選什么方向？

Jetpack Compose 打造的俄羅斯方塊游戲機
