<藍橋杯>兩種編程方式（I/O和MM）
一、MM編程
1.MM編程實際是存盤器映射編程，直接操作暫存器，這種編程是操作外部擴展RAM（隨機存取存盤器）的一種編程方式，可通過配置跳線J13，
2.51單片機內核有16根地址線，可尋址2^16位，P2和P0作為16位Address，P0又作為8位Data，因此可以使用XBYTE[Address] = Data 來描述進行的操作，

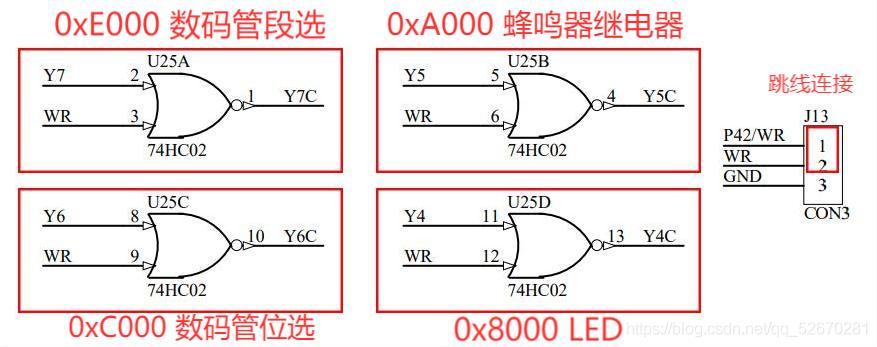

3. P2口是地址線的高8位，由競賽平臺的硬體電路圖我們知道，當P2.7 = 1，P2.6 = 0，P2.5 = 0時；可將與LED指示燈模塊連接的74HC573“打通”，此時可以通過P0埠控制LED燈的狀態，其LED燈的地址為0x8000，相應地址線如圖1-1所示，
圖1-1
4.計算地址

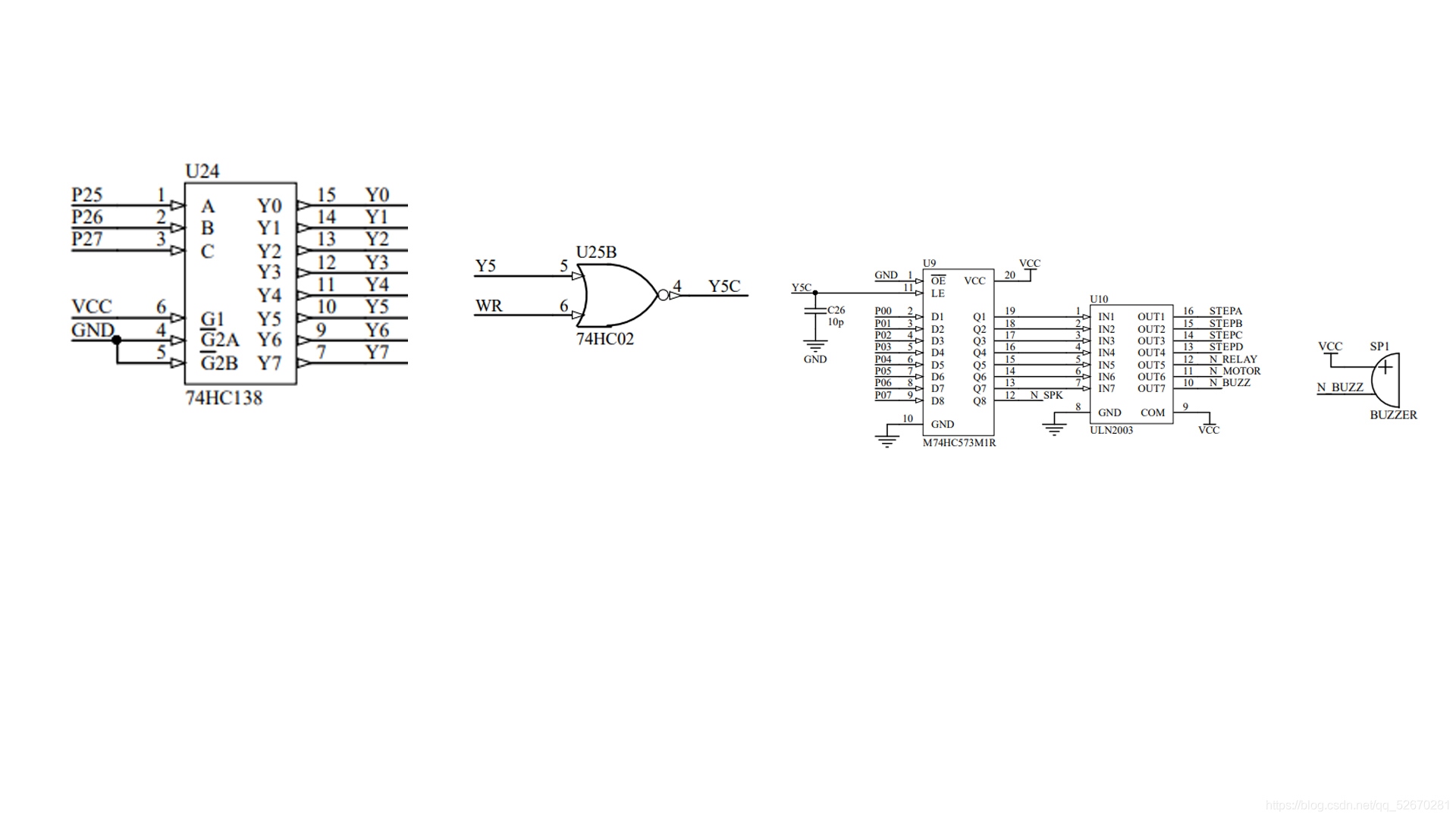

根據元件連接的方向（結合圖1-2），可以看出是P2埠的高三位控制，例如要控制埠Y5，則讓P27 = 1，P26 = 0，P25 = 1；則在P2埠為1010 0000化為十六進制0xA0，因為單片機內核有16根地址線，P2和P0作為16位Address，所以在XBYTE[Address] = Data中，Address =0xA0000
圖1-2
代碼實作：關閉蜂鳴器繼電器
void cls_buzz(void) //關閉蜂鳴器，繼電器函式
{
XBYTE[0xA000] = 0x00;
}
5.存盤型別與存盤區關系
data —> 可尋址片內ram
bdata —> 位尋址的片內ram
idata —> 可尋址片內ram，允許訪問全部內部ram
pdata —> 分頁尋址片外ram (MOVX @R0) (256 BYTE/頁)
xdata —> 可尋址片外ram (64k 地址范圍FFFFH)
code —> 程式存盤區 (64k 地址范圍),對應MOVC @DPTR
二、I/O編程
1.輸出功能是單片機數字控制的最基礎功能， I/O是input/output的縮寫，即輸入輸出埠， 每個設備都會有一個專用的I/O地址，用來處理自己的輸入輸出資訊，I/O編程就是平時見到常見的編程，
2.以關閉蜂鳴器為例（結合圖1-2）
代碼實作：
void cls_buzz(void)
{
P2 = (P2&0x1F|0xA0); //將P27-P25清零，在定位Y5C
P0 = 0x00; //關閉蜂鳴器，繼電器
P2 &= 0x1F;
}
//蜂鳴器上端為VCC（供電），下端為N_buzz埠；
說明在N_buzz給一個低電平，蜂鳴器開始響；
蜂鳴器上對應的埠Nbuzz在元器件ULN2003中Nbuzz對應(ULN叫做達林頓管，里面是非門，例如輸入0，就輸出1）;
要關閉蜂鳴器就要給N_buzz一個高電平，此時找到74HC573鎖存器，LE為控制埠，P0為輸入埠，要讓Nbuzz為1
Y5C就要輸入0，Y5C對應下面的或非門，Y5C要為0，輸入端Y5就要為1
在74HC138譯碼器中P25、P26、P27埠控制Y5.
//電路邏輯結構：138譯碼器–或非門–573暫存器–達林頓管ULN2003–蜂鳴器
//P2 = (P2&0x1F|0xA0);將P27-P25清零，在定位Y5C，用0x1F清零的原因：高三位P25、P26、P27要為零，即0001 1111
//P0 = 0x00;P0埠清零
//P2 &= 0x1F;//P27~P25清零
//P0總共有8個埠，分別對應8位二進制數字0x1F轉為二進制為0001 1111而0xA0對應的二進制1010 0000
在P2埠中P25 P26 P27為高三位，即 0001 1111，經過代碼或變為
1010 0000
1011 1111，取高三位101，即為對應的埠P25 P26 P27

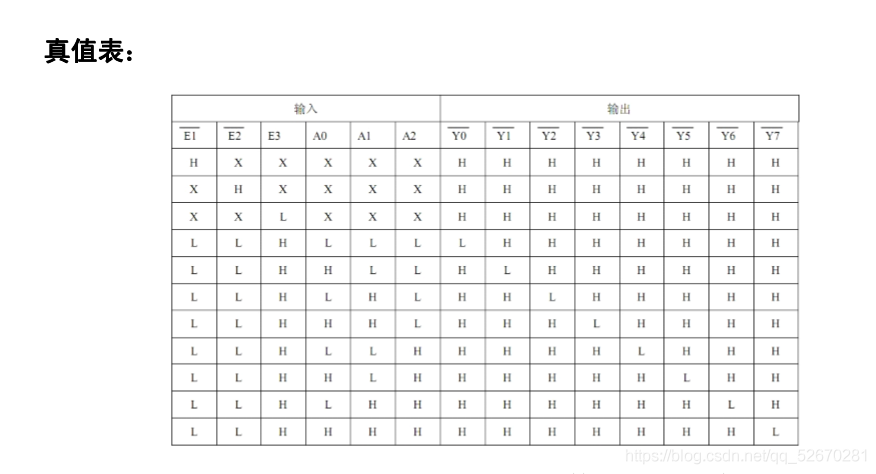

經過138譯碼器（結合圖138譯碼器真值表，H高電平，L低電平，X任意值），輸出的Y5為1，蜂鳴器關閉
這里對應Y5的埠，為101，轉化為十進制為5；同理如果為100，即為Y4埠
圖1-3
