1.定義
數碼管，也稱作輝光管，是一種可以顯示數字和其他資訊的電子設備，

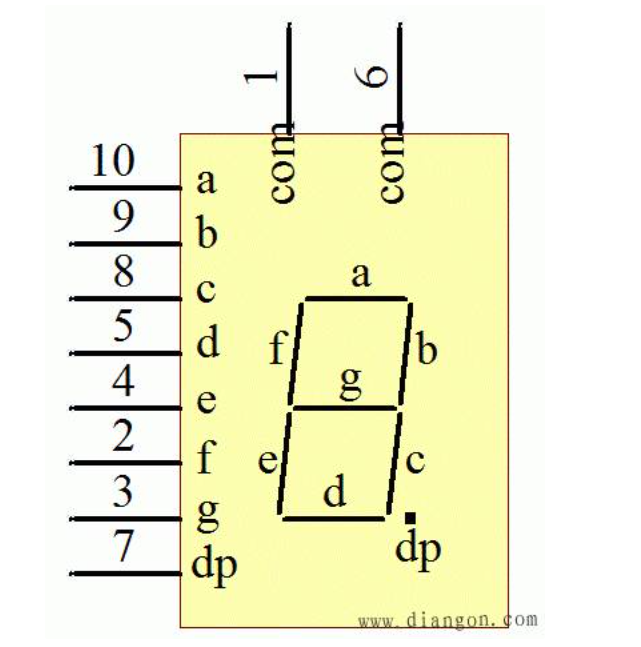

2.原理圖
（1）亮時為0，滅時為1（從右往左記二進制）
（2）段選與位選：
a.位選：假設我們要控制8個數碼管，依次是1、2…… 8，我們要選擇控制哪個數碼管（比如控制第1個），這就是位選，位選有選擇位置的意思，
b.段選：然后我們要讓第1個數碼管顯示“1”，我們就要控制第一個數碼管“b=0、c=0，a=1、d=1、e=1、f=1、g=1（或者b=1、c=1，a=0、d=0、e=0、f=0、g=0），這就是段選，即選擇數碼管的哪一段，

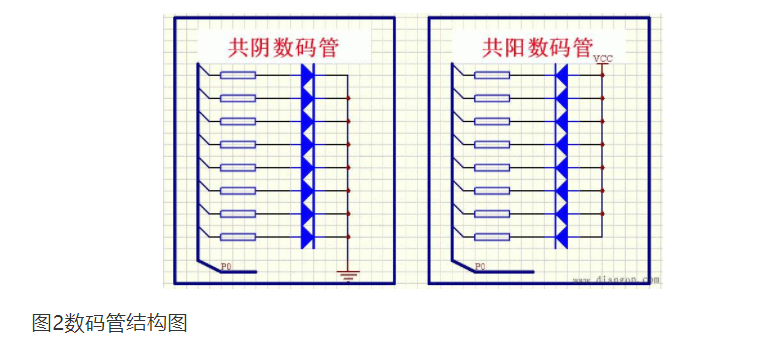

3.結構圖
此處采用共陽極數碼管
（1）高電平和低電平：
a.高電平：高電平指與低電平相對的高電壓，是電工程上的一種說法，在邏輯電平中，保證邏輯門的輸入為高電平時所允許的最小輸入高電平，當輸入電平高于輸入高電壓（Vih）時，則認為輸入電平為高電平，
b.低電平：低電平（Vil）指的是保證邏輯門的輸入為低電平時所允許的最大輸入低電平，當輸入電平低于Vil時，則認為輸入電平為低電平，是與高電平相對的低電壓，是電子工程上的一種說法，
（2）共陽極和共陰極：
a.共陽極數碼管是指八段數碼管的八段發光二極管的陽極(正極)都連在一起，而陰極對應的各段可分別控制，
b.共陰極數碼管是指八段數碼管的八段發光二極管的陰極(負極)都連在一起，而陽極對應的各段分別控制，
4.真值表
數字 真值表
0 0xC0
1 0xF9
2 0xA4
3 0xB0
4 0x99
5 0x92
6 0x82
7 0xF8
8 0x80
9 0x90
Tips: 二進制：（前綴：0b/0B）（后綴：b/B）
八進制：（前綴：0）（后綴：o/O）
十進制：（前綴：無，可加+/-）（后綴d/D）
十六進制：（前綴：0x/0X）（后綴：h/H）
5.特殊功能暫存器
特殊功能暫存器是80C51單片機中各功能部件對應的暫存器，用于存放相應功能部件的控制命令，狀態或資料，
(1)sbit是定義特殊功能暫存器的位變數
ex: sbit led1 = P1^0
將發光二極管 led1 接 P1口 0 位端，用以控制 led1 的亮滅
***在C語言里，如果直接寫P1.0，C編譯器并不能識別，而且P1.0也不是一個合法的C語言變數名，所以得給它另起一個名字，這里起的名為P1_0，sbit的用法有三種：
a：sbit 位變數名=地址值
b：sbit 位變數名=SFR名稱^變數位地址值
c：sbit 位變數名=SFR地址值^變數位地址值
(2)sfr特殊功能暫存器:
sfr也是一種擴充資料型別，點用一個記憶體單元，值域為0～255，利用它可以訪問51單片機內部的所有特殊功能暫存器，如用sfr P1 = 0x90這一句定P1為P1埠在片內的暫存器，在后面的陳述句中我們用以用P1 = 255（對P1埠的所有引腳置高電平）之類的陳述句來操作特殊功能暫存器， sfr P1 = 0x90; //定義P1 I/O 口，其地址90H sfr 關鍵定后面是一個要定義的名字，可任意選取，但要符合識別符號的命名規則，名字最好有一定的含義如P1 口可以用P1 為名，這樣程式會變的好讀好多，等號后面必須是常數，不允許有帶運算子的運算式，而且該常數必須在特殊功能暫存器的地址范圍之內(80H-FFH)，sfr 是定義8 位的特殊功能暫存器，而sfr16 則是用來定義16 位特殊功能暫存器，如8052 的T2 定時器，可以定義為: sfr16 T2 = 0xCC； //這里定義8052 定時器2，地址為T2L=CCH，T2H=CDH
