Docker鏡像是什么

• Docker 容器的運行是基于宿主機的內核，通過linux的namespaces來實作隔離，相對于虛擬機而言降低了硬體資源的性能損耗，且具備一定程度上的應用隔離效果，
• 鏡像是一種輕量級，可執行的獨立軟體包，用來打包軟體運行環境和基于運行環境開發的軟體，它包含運行某個軟體所需的所有內容，包括代碼、運行時、庫、環境變數和組態檔，
• 通過最小化的鏡像方式運行docker 容器，相對于虛擬機而言大幅度降低非生產力行程的資源消耗，
• 所有應用，直接打包成docker鏡像，就可以在其他服務器上直接運行起來！
• Docker 客戶端啟動一個容器時，通過TCP或者unix socket連接docker daemon，如果需要啟動的容器鏡像本地不存在，則從registry來拉取到本地，然后根據傳遞的CMD或者默認的CMD來啟動容器，


Docker鏡像加載原理

聯合檔案系統（UnionFS）

• UnionFS( 聯合檔案系統） : Union檔案系統(UnionFS )是一種分層、輕量級并且高性能的檔案系統，它支持對檔案系統的修改作為一次提交來一層層的疊加，同時可以將不同目錄掛載到同一個虛擬檔案系統下(unite several directories into a single virtualfilesystem)，
• Union檔案系統是Docker鏡像的基礎，鏡像可以通過分層來進行繼承，基于基礎鏡像（沒有父鏡像），可以制作各種具體的應用鏡像，
• 特性︰一次同時加載多個檔案系統，但從外面看起來，只能看到一個檔案系統，聯合加載會把各層檔案系統疊加起來，這樣最終的檔案系統會包含所有底層的檔案和目錄
• 我們下載的時候看到的一層層的就是聯合檔案系統

鏡像加載原理

• docker的鏡像實際上由一層一層的檔案系統組成，這種層級的檔案系統UnionFS.
• bootfs(boot file system)主要包含bootloader和kernel, bootloader主要是引導加載kernel, Linux剛啟動時會加載bootfs檔案系統
  • 在Docker鏡像的最底層是bootfs，這一層與我們典型的Linux/Unix系統是一樣的，包含boot加載器和內核，當boot加載完成之后整個內核就都在記憶體中了，此時記憶體的使用權已由bootfs轉交給內核，此時系統也會卸載bootfs，
• rootfs (root file system)，在bootfs之上，包含的就是典型Linux.系統中的/dev, /proc, /bin, /etc等標準目錄和檔案，rootfs就是各種不同的作業系統發行版，比如Ubuntu , Centos等等，

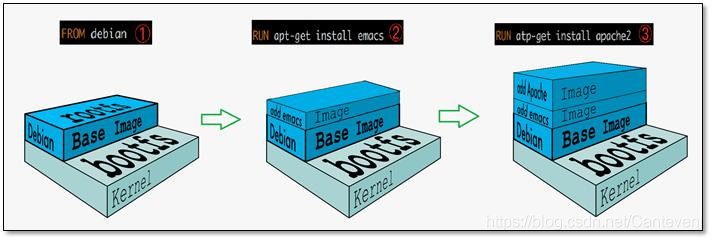

1. 一開始內核里什么都沒有，操作一個命令下載debian
2. 安裝一個emacs，就在內核上面加了一層images
3. 安裝一個apache，又在上面再加一層
4. 下面每一層都是公用的

Docker里的centos的大小才200m

• 因為對于精簡的OS，rootfs可以很小，只需要包含最基本的命令，工具和程式庫就可以了，因為底層直接用Host的kernel，自己只需要提供rootfs就可以了，由此可見對于不同的linux發行版，bootfs基本是一致的，rootfs會有差別，因此不同的發行版可以公用bootfs，

鏡像分成理解

Docker鏡像采用分層結構的好處：

• 資源共享，比如有多個鏡像都從相同的Base鏡像構建而來，那么宿主機只需在磁盤上保留一份base鏡像，同時記憶體中也只需要加載一份base鏡像，這樣就可以為所有的容器服務，而且鏡像的每一層都可以被共享

使用docker image inspect 鏡像名 查看鏡像分層
docker image inspect tomcat

"RootFS": {
            "Type": "layers",
            "Layers": [
                "sha256:e2c6ff46235709f5178ab7c1939f4fba7237ffde84e13b1582fa5f0837c1d978",
                "sha256:26270c5e25fa4569f37428604f708f8863a171ec2499a066241a641017971308",
                "sha256:a42439ce96509df457152574716e3c07a8d5640fe9c16f5d4fb8854f72ce357a",
                "sha256:5d5962699bd5f016d81fc6d623cb0bc1f3853efdc48b6958053122caffc425de",
                "sha256:26863b4714ee050f833364c81528e499eeff4f778cde2064e2db4cb24b289f08",
                "sha256:e8ef11c449dc031843c8689705b8348da5931ae611b46bfaceaa974b7832fe43",
                "sha256:825d742348a7bd1509510b17a2ffcdedfbd601f2f06e27441c048edd24d76e40",
                "sha256:7d8560b35c34638f13784a532581d1741f21a4f8f313f6715f127f7a22612983",
                "sha256:447f25b09d03785e0c1a5bd581d2f2880fe315e2e5f3e78f02f7d2fb224a1ad4",
                "sha256:bc7727a11f1ace90fd41701385cdd08659866de174873a3e3b550dcab1d717db"
            ]
        },

這個Layers就是分層

• 所有的Docker鏡像都起始于一個基礎鏡像層，當進行修改或增加新的內容時，就會在當前鏡像層之上，創建新的鏡像層，

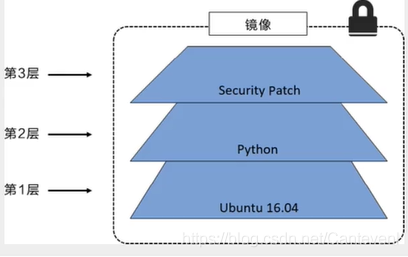

• 舉一個簡單的例子，假如基于Ubuntu Linux 16.04創建一個新的鏡像，這就是新鏡像的第一層；如果在該鏡像中添加Python包，就會在基礎鏡像層之上創建第二個鏡像層；如果繼續添加一個安全補丁，就會創建第三個鏡像層，

• 該鏡像當前已經包含3個鏡像層


• 在添加額外的鏡像層的同時，鏡像始終保持是當前所有鏡像的組合，理解這一點非常重要，每個鏡像層包含3個檔案，而鏡像包含了來自兩個鏡像層的6個檔案，


• 上圖中的鏡像層跟之前圖中的略有區別，主要目的是便于展示檔案，

• 下圖中展示了一個稍微復雜的三層鏡像，在外部看來整個鏡像只有6個檔案，這是因為最上層中的檔案7是檔案5的一個更新版本，


• 這種情況下，上層鏡像層中的檔案覆寫了底層鏡像層中的檔案，這樣就使得檔案的更新版本作為一個新鏡像層添加到鏡像當中，

• Docker通過存盤引擎（新版本采用快斬訓制)的方式來實作鏡像層堆疊，并保證多鏡像層對外展示為統一的檔案系統.

• Linux上可用的存盤引擎有AUFS、Overlay2、Device Mapper、Btrfs以及ZFS，顧名思義，每種存盤引擎都基于Linux 中對應的檔案系統或者塊設備技術，并且每種存盤引擎都有其獨有的性能特點，

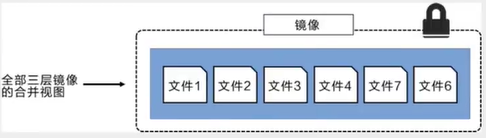

• 下圖展示了與系統顯示相同的三層鏡像，所有鏡像層堆疊并合并，對外提供統一的視圖，


• Docker鏡像都是只讀的，當容器啟動時，一個新的可寫層被加載到鏡像的頂部

• 這一層就是通常說的容器層，容器之下的都叫鏡像層

Commit鏡像

提交一個自己制作的鏡像

docker commit 提交容器成為一個新的副本

docker commit [OPTIONS] CONTAINER [REPOSITORY[:TAG]]

先創建一個tomcat容器
docker run -it -p 9000:8080 --name tomcat01 tomcat /bin/bash

進入容器修改
cp -r webapps.dist/* webapps/

將修改后的容器提交成一個新的鏡像
docker commit -a="maomao" -m="add webapps" dd3e1a74ea4f tomcat02:1.0

docker images

REPOSITORY            TAG       IMAGE ID       CREATED         SIZE
tomcat02              1.0       17282ff7d785   5 seconds ago   672MB

測驗
[root@docker run]# docker run -it -p 9000:8080 --name ceshi 172 /bin/bash
root@ec8413e7f4f7:/usr/local/tomcat# ls
BUILDING.txt	 LICENSE  README.md	 RUNNING.txt  conf  logs	    temp     webapps.dist
CONTRIBUTING.md  NOTICE   RELEASE-NOTES  bin	      lib   native-jni-lib  webapps  work
root@ec8413e7f4f7:/usr/local/tomcat# cd bin/
root@ec8413e7f4f7:/usr/local/tomcat/bin# ./startup.sh
Using CATALINA_BASE:   /usr/local/tomcat
Using CATALINA_HOME:   /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME:        /usr/local/openjdk-11
Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar
Using CATALINA_OPTS:
Tomcat started.

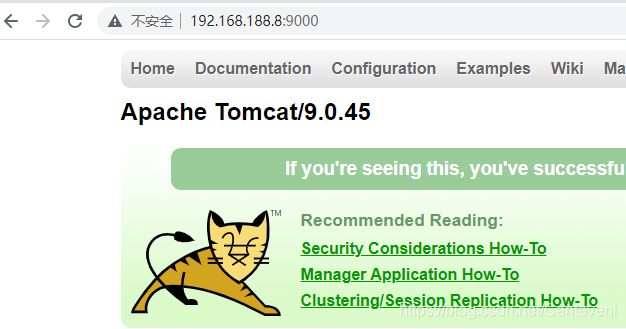

不需要像之前一樣修改webapps目錄 就能夠訪問網頁了

鏡像的總結

• 基于運行中的容器，手動制作鏡像
  • 將運行中的容器暫停(docker commit 默認暫停容器)，然后將當前的狀態制作成鏡像，注意需要指定repository，只要 -a添加作者資訊，-c修改其它欄位資訊，常修改CMD資訊，
  • 匯出(export)當前容器的檔案系統資訊，匯出后的格式為.tar，.tar檔案是一個中間狀態的檔案，需要使用import匯入并且設定CMD等相關資訊才是一個完整的鏡像，
• 自動化制作鏡像 Dockerfile
  Dockerfile 能解決兩個問題：
  • 制作程序自動化：原理也是先運行容器，然后再基于運行的容器制作鏡像，但是將制作程序使用dockerfile預先指定好
  • 可以引入變數：在制作鏡像時手動傳參，根據傳遞的引數制作不同的鏡像；在創建容器時手動傳參，根據傳遞的引數修改行程的配置
• 鏡像匯出和匯入
  • 這并不是制作鏡像，而是共享或傳輸鏡像到其它服務器的一種方式，如果局域網中存在registory，這種方式意義不大，
  • 如果局域網中沒有registory，通過公網下載鏡像會變得非常慢，因此將需要的鏡像在一臺機器上打包好，分發到各臺服務器上會更加節約時間，
