Receiver Compliance Test測驗方法為壓力眼圖測驗，首先需要先對壓力眼圖校準，
以下介紹下Receiver壓力眼圖校準
Receiver所有速率下的測驗都是基于“Calibration Channel”的壓力眼圖測驗，Calibration Channel是一種worst-case loss的信道，接近于真實的信道，
恢復的眼圖位置是在Receiver's latch的輸入，2.5GT/s 5GT/s時等同于Rx pins,但是更高速率時等同于Rx die pad(經過behavior EQ后處理)

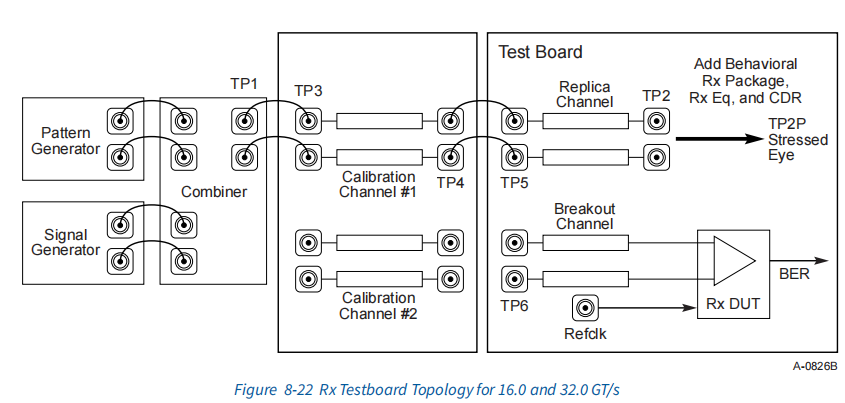

最接近真實的測量點是Breakout channel end的RX DUT pins, 重新復制了“Replica Channel”來匹配Breakout Channel的特性，等效的測量點為TP2，
注：
- 在Base Spec中的Breakout Channel和Replica Channel的阻抗TX是50ohm單端，100ohm差分；
- 在Base Spec中的Breakout Channel和Replica Channel的阻抗RX是42.5ohm單端，85ohm差分；
- 上述阻抗標準僅為Captive Channel的標準，
測量點TP2要進行后處理得到TP2P，包含加入Behavior Rx Package, Rx EQ和CDR
- RX EQ包含CTLE（8GT/s 16GT/s是1階的）和DFE（8GT/s是1Tap, 16GT/s是2Taps）

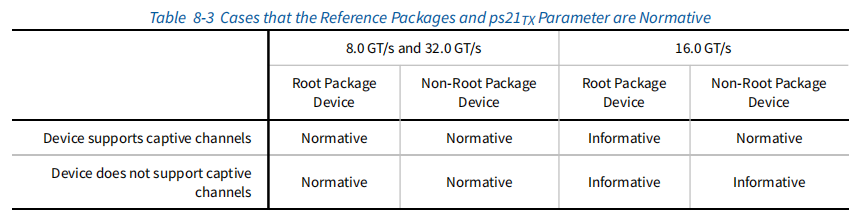

- 關于Behavior Rx Package，8GT/s和32GT/s的all device(包含captive和非captive), 16GT/s的non-root captive是標準的，可以直接用Behavior Rx Package
- 其他情況如果actual Rx Package性能比Behavior Rx Package差，需要用actual Rx Package；
- 基于actual Rx Package的情況，Calibration Channel需要保持28dB Loss(包含actual Rx Package)
以下介紹壓力眼圖校準步驟

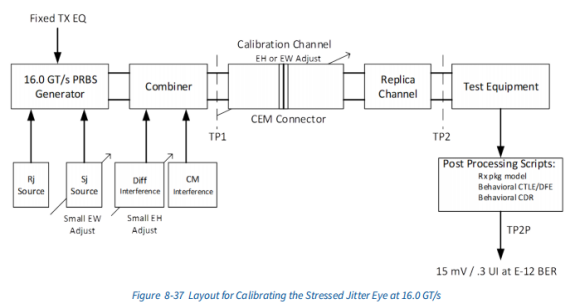

需要先校準Calibration Channel，程序如下：
注入的Rj為隨機抖動，Sj為正弦抖動，Sj用于調整眼圖的眼寬；
注入的Diff interference為差分干擾，CM interference為共模干擾，Diff interference用于調整眼圖的眼高，
最終的目標是Calibration Channel在TP2P點獲得15mV/0.3UI@BER10^-12這樣的眼圖，

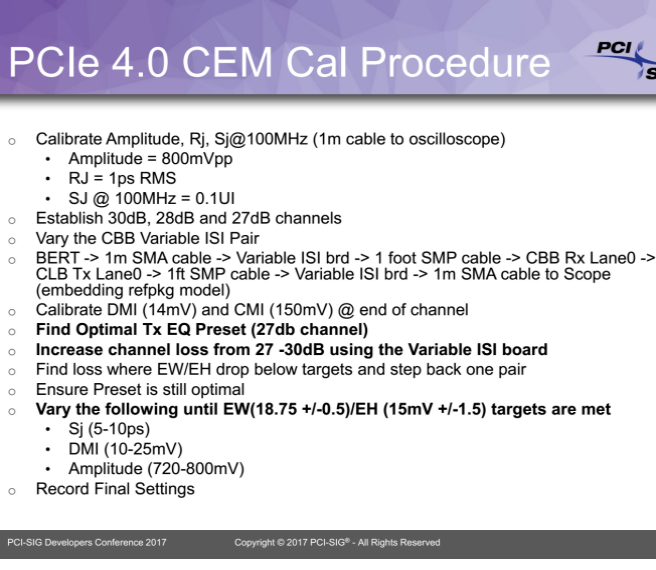

校準步驟：
- 初始化Amplitude（peak-to-peak電壓幅值）, Rj, Sj
- 建立30dB,28dB,27dB信道

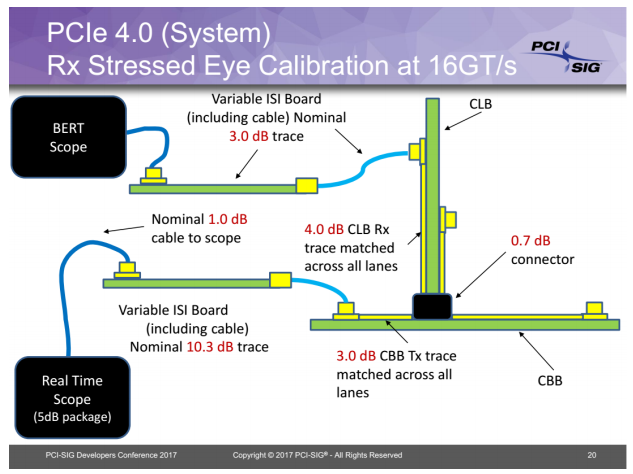

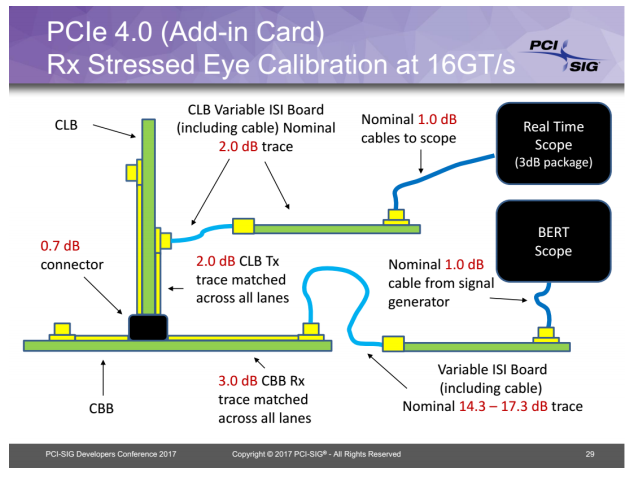

- 連接關系如下圖：BERT->SMA Cable->ISI->SMP Cable->CBB->CLB->SMP->ISI->SMA->Scope（BERT是用于產生信號，Scope是測量眼圖及誤碼率）
- 校準DMI和CMI
- 找到最優的preset
- 通過改變ISI板的trace length改變channel loss
- 增加Loss直到EW/EH落到標準以下，保證preset還是最優的
- 繼續調節Sj DMI Amplitude（精調）保證眼圖達到15mV/0.3UI@BER10^-12的目標
- 記錄最終的設定
Base Spec中定義的Calibration Channel Loss的標準

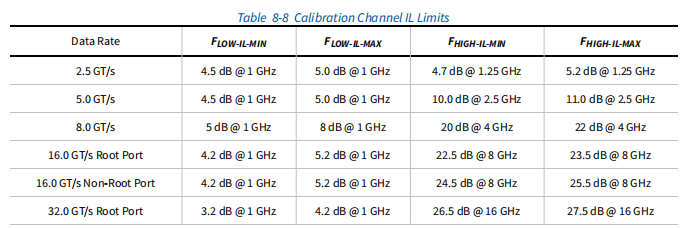

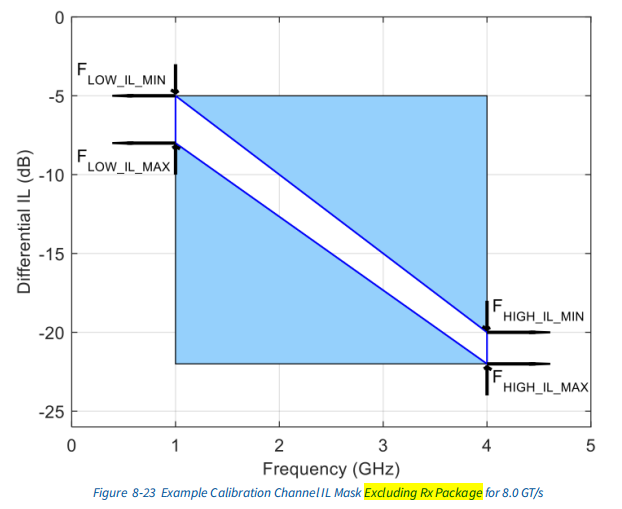

首先，Insertion Loss的標準
表格中的標準是不包含Rx package的標準，例如16GT/s 8GHz奈奎斯特頻率（Gen4速率）時IL（不包含Rx package） 是24.5-25.5dB，
Notes中16GT/s Calibraiton channel+Rx package 28dB(informative)

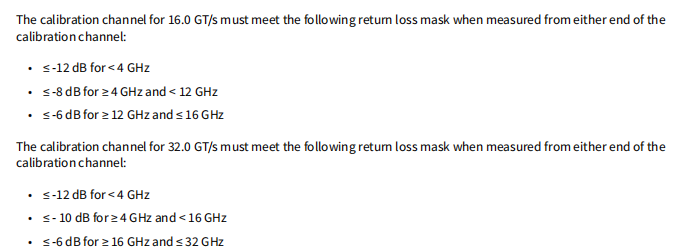

再次，Return Loss的標準
不同奈奎斯特頻率下（速率的一半，例如16GT/s，奈奎斯特頻率是8GHz）的RL標準是不同的，

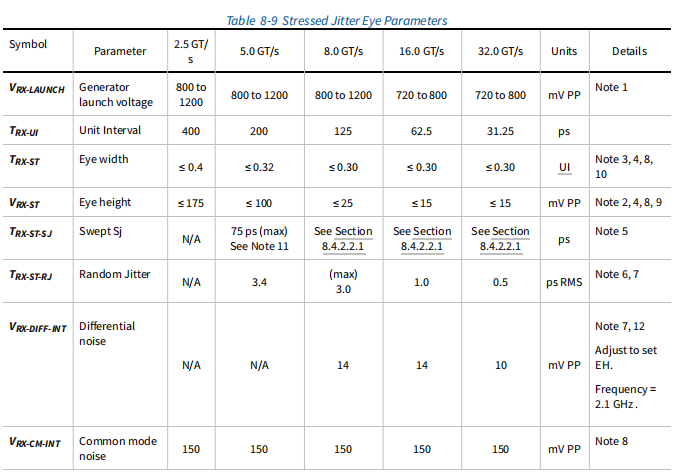

以下為校準壓力眼圖的相關標準
校準程序中已經介紹過了這些引數了，此處不再贅述，
