完全吸波邊界條件：
波動方程模擬在計算物理中占有重要的地位，具體應用有聲學振動模擬、電磁波模擬、波函式模擬等，這些波動方程（除波函式外）都具有一個大致相同的形式：
\[\frac{\partial^2u}{\partial^2t}=c^2\nabla^2u \]其中\(u\)為某標量場，\(c\)為聲速，
這類方程必定有行波解，在一維情況下，解可以表示為：
即解可以表示為兩列相反傳播的行波\(u_1\)、\(u_2\)的疊加，其中\(u_1\)、\(u_2\)為任意一元函式，
這種方程的求解除了與初始條件相關，還與邊界有很大關系，邊界處一般設定為固定或自由邊界條件，兩種邊界在性質上有些許區別，但又有相似性，例如都能實作完全反射，從而形成駐波，
上面兩張圖為一維繩波的模擬（幾個時刻的圖形疊在一起），每張圖左端有一個波源，在做正弦振動，而左段為不同的邊界條件，導致不同表現，左圖為自由式邊界條件，繩頭可以自由擺動，右圖為固定式邊界條件，繩頭強制固定在0處，
由于波源發出的能量無法被繩頭耗散，兩種情形下波都會被繩頭反射，從而產生駐波，
于是，自然可以想象，會不會有一種邊界條件，使右行波完全被吸收，從而不產生任何反射呢？答案是有的，可以想象，假如繩子繩頭之外還有繩較長的延伸，從而做到在實驗關心的時間之內，右行的波還沒有碰到真正的邊界，不存在反射，則右行的波就好像被“完全吸收”了，就是說，無限長繩等價于完全吸波條件，
但是電腦永遠模擬不了無限，而只能用有限長的繩子近似“完全吸波條件”，因而實驗時間不能太長，至少在反射波進入人們關心的區域之前，必須中止模擬，否則“完全吸波條件”失效，模擬會出現很大偏差，
并且即使這樣，還是浪費了大量的計算資源在人們不關心的區域的波動方程計算上，這注定是一個糟糕的方法，
存不存在更好的方法？其實是有的，仔細觀察模擬的機制，只要對繩頭進行人為的操縱，讓繩頭的行為表現得和無限長繩情況下一模一樣，就可以“騙過”左方的繩子，讓繩子“以為”右行波還沒有碰到邊界，從而不會發生反射，
但是該如何認為移動繩頭才能讓繩頭“蒙混過關”呢？天真的想法是利用該問題中只包含右行波的特點：
\[u(x,t)=u_1(x-ct) \]在該解中，繩子上每一個點的運動狀態都滯后重復前面的點的運動狀態，即：
\[u(x_1,t)=u(x_1,t-\frac{x_1-x_0}{c}) \]那么繩頭只需要簡單地滯后重復某個相鄰點的運動，即可完美地實作“完全吸波”，
然而數值模擬殘酷地表明，這種方法完全行不通！具體原因和數值離散程序密切相關，筆者能力和精力有限，并沒有進一步研究，
幸好，繩波系統有一個十分優異的特性——線性，將繩頭視為一個系統，繩頭的位移看成系統的輸出端，而與繩頭相連的倒數第二個節點的位移看成該系統的輸入端，則該系統是一個線性時不變系統，該系統的含時回應完全線性取決與輸入端的位移方程，
數學推導：
取繩頭的位移為\(u_o(t)\)（輸出）,而繩頭前一個節點的位移為\(u_i(t)\)（輸入），則線性時不變系統有如下優良特性：
\[u_o(t)=\int_0^t{f(p)u_i(t-p)dp} \]又由于：
\[\begin{aligned} u_o(t)&=\int_0^t{u_i(t-p)dF(p)}\\ &=-\int_0^t{F(p)du_i(t-p)}+[u_i(t-p)F(p)]\bigg|^t_0 \end{aligned} \]式中，\(F(t)=\int^t_0f(t)dt\)，因而最后一項為0，上式最侄訓簡為：
\[u_o(t)=\int_0^t{F(p)\dot{u_i}(t-p)dp} \]我們把\(F(t)\)叫做繩頭的“沖擊回應函式”，因為如果輸入函式具有以下形式：
\[u_i(t)=\bigg\{ \begin{aligned} 0,t\lt\epsilon\\ 1,t\ge\epsilon\\ \end{aligned} \]其中\(\epsilon\)為一無限接近0的小量，則輸出函式為：
\[\begin{aligned} u_o(t)&=\int_0^t{F(p)\dot{u_i}(t-p-\epsilon)dp}\\ &=\int_0^t{F(p)\delta(t-p-\epsilon)dp}\\ &=F(t-\epsilon)\\ &=F(t) \end{aligned} \]沖擊回應函式反映了當輸入函式為階躍函式時，輸出端的變化情況，我們接下來的作業就是找到這個階躍函式，
在數值模擬中，繩波系統可以離散為有多個節點的一條長鏈，相鄰節點之間用彈簧連接，彈簧施加線性恢復力，對于第\(n\)個節點的位移\(u_n(t)\)，運動學方程如下：
\[\ddot{u_n}(t)=\frac{\Delta x}{2c}\bigg(u_{n-1}(t)-2u_{n}(t)+u_{n+1}(t)\bigg) \]可以通過設定\(t'=t\)實作無量綱化：

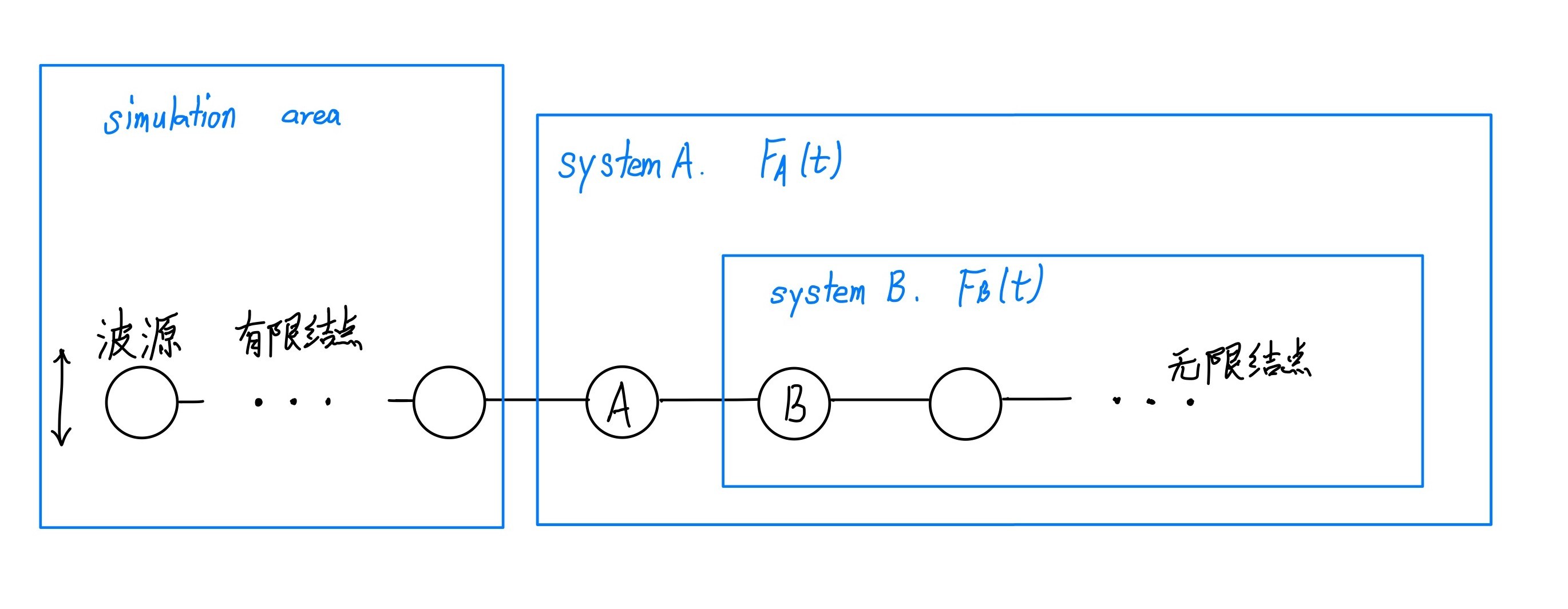

\[\ddot{u_n}(t')=\frac{1}{2}\bigg(u_{n-1}(t')-2u_{n}(t')+u_{n+1}(t')\bigg) \]繩波模型的離散化示意圖：
由于該系統實際上具有無限多個節點力學分析將變得十分棘手，但是，有一種方法可以巧妙破解這一難題，從而實作物理系統的方程化：
考慮倒數第1、2個節點，設它們對左方的沖擊回應函式分別為\(F_A(t)\)和\(F_B(t)\)，由于系統右端為無限長序列，則應該有：
\[F_A(t)=F_B(t)=F(t) \]現在考慮運動方程：
\[\begin{aligned} \ddot{u_A}(t)&=\frac{1}{2}(1-2u_A(t)+u_B(t))\\ u_A(t)&=F(t)\\ u_B(t)&=\int_0^t{F(p)\dot{u_A}(p-t)dp} \end{aligned} \]聯立方程有：
\[\ddot{F(t)}=\frac{1}{2}\bigg(1-2F(t)+\int_0^t{F(p)\dot{F}(p-t)dp}\bigg)\\ \]其中初值條件為：
\[\begin{aligned} F(t)&=0\\ \dot{F}(t)&=0 \end{aligned} \]這個方程是一個積分微分混合型方程，并且由于涉及到卷積，難以有效消除積分號，筆者能力有限難以給出決議解，不過該方程可以用皮卡迭代序列給出級數解，經過艱苦卓絕的求解（玄學找規律），筆者得到級數式為：

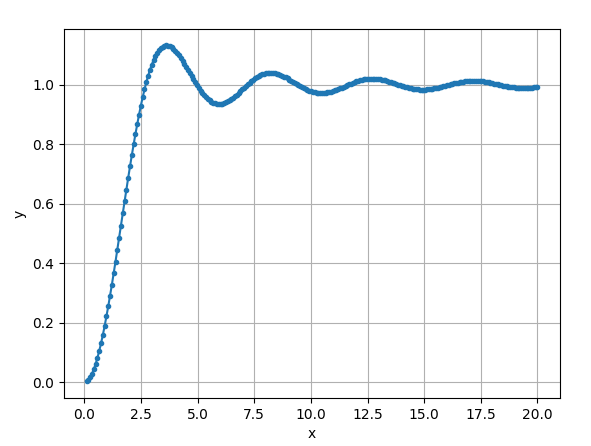

\[F(x)=\sum^{\infty}_{n=2}{\frac{(-1)^n*2n}{2^n*(n!)^2}*x^{2n-2}} \]利用Python繪圖顯示影像：
可見當時間趨于無窮時，系統會逐漸穩定在1附近，這符合繩波沖擊回應函式的特點，
注：由于泰勒級數收斂性較差，該級數用double精度計算會在\(x=20\)之后發散，為了正確計算，必須提高計算精度，高精度計算的方法在博文Java 高精度浮點數計算工具中有所介紹，
只要繩頭的位移始終滿足：
\[u_o(t)=\int_0^t{F(p)\dot{u_i}(t-p)dp} \]即能做到完全吸收向右傳來的波，而避免反射波產生，即“完全吸波邊界條件”，
但是，上式還有一個問題，即仍然需要無限大的儲空間才能記錄所有時刻的\(u_i(t)\)，方法仍然沒有可行性，為了解決這一問題，注意到：
\[\lim_{t\to\infty}{F(t)}=1 \]可以設定截斷距離\(L\)，使積分近似為：
\[\begin{aligned} u_o(t)&=\int_0^L{F(p)\dot{u_i}(t-p)dp}+\int_L^t{F(p)\dot{u_i}(t-p)dp}\\ &\approx\int_0^L{F(p)\dot{u_i}(t-p)dp}+\int_L^t{1*\dot{u_i}(t-p)dp}\\ &=\int_0^L{F(p)\dot{u_i}(t-p)dp}+u_i(t-L) \end{aligned} \]至此，數學推導部分已經全部完成，只剩下程式實作了，
程式模擬：
由于筆者使用java做科學計算的習慣（怪癖），程式由java實作，共撰寫兩個類，一個類進行繩波模擬，另一個專注于計算繩頭的沖擊回應，以下是模擬結果，
固定式邊界條件：
自由式邊界條件：
完全吸波邊界條件：
可以看出，完全吸收式邊界條件較為出色地完成了任務，波包到達邊界后幾乎沒有反彈，就好像邊界為無窮大一樣，
代碼：
見我的github頁面，測驗代碼也在里面，程式代碼比較容易理解，
結束語：
通過本文的推導，我們得出了完全吸波邊界的一種可行方法，該方法在計算機波動模擬中十分有用，尤其適用于包含無窮大場景，需要排除反射波的情況，不過筆者沒有想出來如何在2維以上波動系統中實作類似邊界條件，
* 本文為筆者課程學習閑暇時的一點思考，可能有naive的地方，公式推導基本是自己腦洞的，專業性欠缺，如果有誤請各位高人指正，
