在同一位置（即影像的照相機位置相同）拍攝的兩幅或者多幅影像是單應性相關的，我們經常使用該約束將很多影像縫補起來，拼成一個大的影像來創建全景影像，

RANSAC

RANSAC 是“RANdom SAmple Consensus”（隨機一致性采樣）的縮寫，該方法是用來找到正確模型來擬合帶有噪聲資料的迭代方法，給定一個模型，例如點集之間的單應性矩陣，RANSAC 基本的思想是，資料中包含正確的點和噪聲點，合理的模型應該能夠在描述正確資料點的同時摒棄噪聲點，

RANSAC 的標準例子：用一條直線擬合帶有噪聲資料的點集，簡單的最小二乘在該例子中可能會失效，但是 RANSAC 能夠挑選出正確的點，然后獲取能夠正確擬合的直線，下面來看使用 RANSAC 的例子，你可以從 http://www.scipy.org/Cookbook/RANSAC 下載 ransac.py，里面包含了特定的例子作為測驗用例，

穩健的單應性矩陣估計

使用RANSAC演算法求解單應性矩陣 RansacModel類是用于測驗單應性矩陣的類 里面包含了fit（）和get_error()方法

fit()方法計算選取的四個對應的單應性矩陣

get_error() 是對所有的對應計算單應性矩陣，然后對每個變換后的點，回傳相應的誤差

class RansacModel(object):
    """ Class for testing homography fit with ransac.py from
        http://www.scipy.org/Cookbook/RANSAC"""

    def __init__(self, debug=False):
        self.debug = debug

    def fit(self, data):
        """ Fit homography to four selected correspondences. """

        # transpose to fit H_from_points()
        data = data.T

        # from points
        fp = data[:3, :4]
        # target points
        tp = data[3:, :4]

        # fit homography and return
        return H_from_points(fp, tp)

    def get_error(self, data, H):
        """ Apply homography to all correspondences,
            return error for each transformed point. """

        data = data.T

        # from points
        fp = data[:3]
        # target points
        tp = data[3:]

        # transform fp
        fp_transformed = dot(H, fp)

        # normalize hom. coordinates
        for i in range(3):
            fp_transformed[i]/=fp_transformed[2]

        # return error per point
        return sqrt(sum((tp - fp_transformed) ** 2, axis=0))

H_from_ransac() 使用RANSAC穩健性估計點對應間的單應性矩陣H，該函式允許提供閾值和最小期望的點對數目，最重要的引數是最大迭代次數：程式退出太早可能得到一個壞解；迭代次數太多會占有太多時間，函式的回傳結果為單應性矩陣和對應該單應性矩陣的正確點對，

def H_from_ransac(fp, tp, model, maxiter=1000, match_theshold=10):
    """ Robust estimation of homography H from point
        correspondences using RANSAC (ransac.py from
        http://www.scipy.org/Cookbook/RANSAC).
        input: fp,tp (3*n arrays) points in hom. coordinates. """

    import ransac

    # group corresponding points
    data = vstack((fp, tp))

    # compute H and return
    H, ransac_data = ransac.ransac(data.T, model, 4, maxiter, match_theshold, 10, return_all=True)
    return H, ransac_data['inliers']

代碼實作

from pylab import *
from numpy import *
from PIL import Image

# If you have PCV installed, these imports should work
from PCV.geometry import homography, warp
from PCV.localdescriptors import sift

# 設定資料檔案夾的路徑
featname = ['image/' + str(i + 1) + '.sift' for i in range(5)]
imname = ['image/' + str(i + 1) + '.jpg' for i in range(5)]

# 使用sift特征自動找到匹配對應
l = {}
d = {}
for i in range(5):
    sift.process_image(imname[i], featname[i])
    l[i], d[i] = sift.read_features_from_file(featname[i])

matches = {}
for i in range(4):
    matches[i] = sift.match(d[i + 1], d[i])

# 可視化兩張影像
for i in range(4):
    im1 = array(Image.open(imname[i]))
    im2 = array(Image.open(imname[i + 1]))
    figure()
    sift.plot_matches(im2, im1, l[i + 1], l[i], matches[i], show_below=True)


# 將匹配項轉化為特征點
def convert_points(j):
    ndx = matches[j].nonzero()[0]
    fp = homography.make_homog(l[j + 1][ndx, :2].T)
    ndx2 = [int(matches[j][i]) for i in ndx]
    tp = homography.make_homog(l[j][ndx2, :2].T)

    # switch x and y - TODO this should move elsewhere
    fp = vstack([fp[1], fp[0], fp[2]])
    tp = vstack([tp[1], tp[0], tp[2]])
    return fp, tp


# 估計單應性矩陣
model = homography.RansacModel()

fp, tp = convert_points(1)
H_12 = homography.H_from_ransac(fp, tp, model)[0]  # im 1 to 2

fp, tp = convert_points(0)
H_01 = homography.H_from_ransac(fp, tp, model)[0]  # im 0 to 1

tp, fp = convert_points(2)  # NB: reverse order
H_32 = homography.H_from_ransac(fp, tp, model)[0]  # im 3 to 2

tp, fp = convert_points(3)  # NB: reverse order
H_43 = homography.H_from_ransac(fp, tp, model)[0]  # im 4 to 3

# 扭曲影像
delta = 2000  # for padding and translation

im1 = array(Image.open(imname[1]), "uint8")
im2 = array(Image.open(imname[2]), "uint8")
im_12 = warp.panorama(H_12, im1, im2, delta, delta)

im1 = array(Image.open(imname[0]), "f")
im_02 = warp.panorama(dot(H_12, H_01), im1, im_12, delta, delta)

im1 = array(Image.open(imname[3]), "f")
im_32 = warp.panorama(H_32, im1, im_02, delta, delta)

im1 = array(Image.open(imname[4]), "f")
im_42 = warp.panorama(dot(H_32, H_43), im1, im_32, delta, 2 * delta)

figure()
imshow(array(im_42, "uint8"))
axis('off')
show()

結果分析

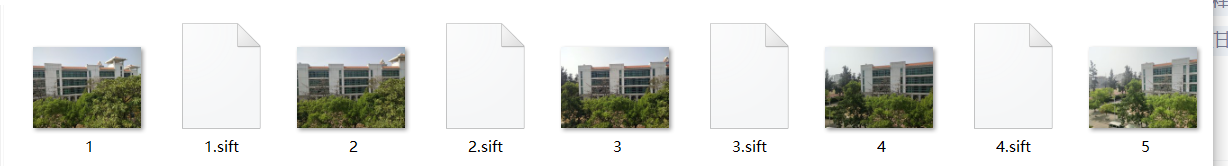

原圖：

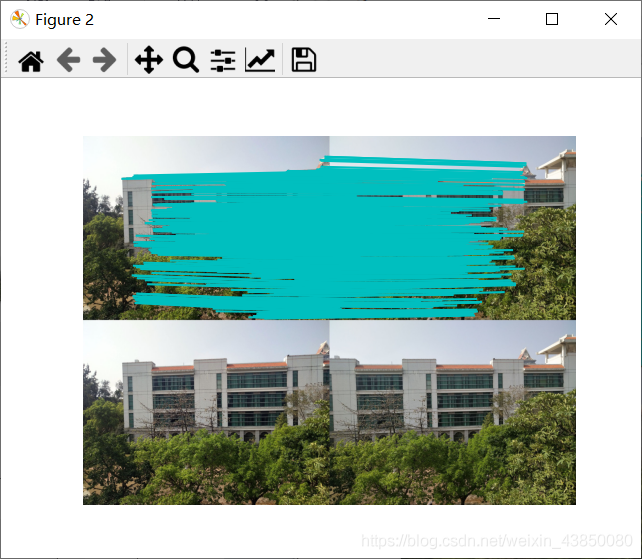

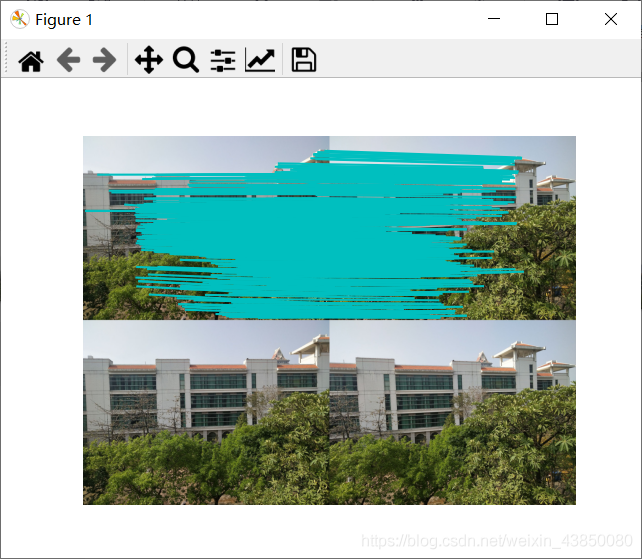

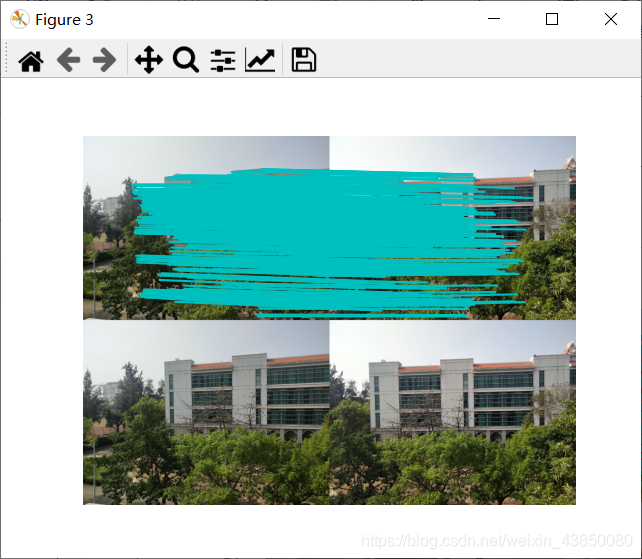

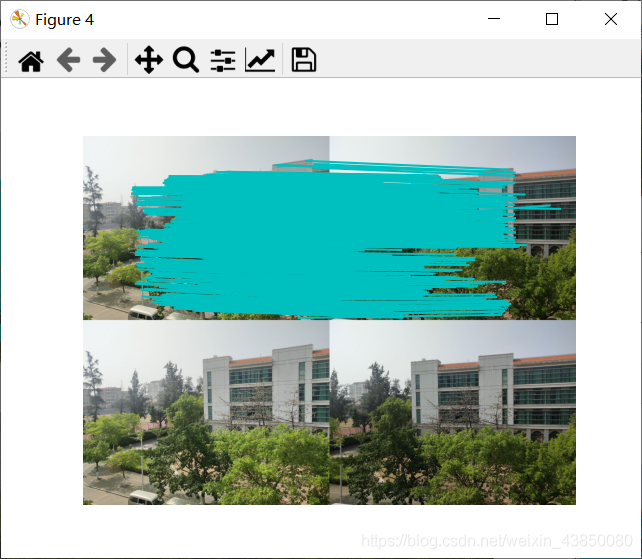

sift特征匹配：

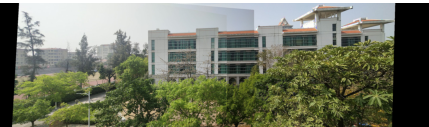

拼接結果：

這是針對于遠景圖片拼接的結果圖，因為將五張圖片的像素調為1000*750，所以會比較模糊，但是可以大致的看出拼接的結果是不錯的，比較好的還原了拍攝的全景圖，不過演算法并未考慮全域拼接多張圖片平均亮度的問題，出現了分割很明顯的部分，

實驗總結

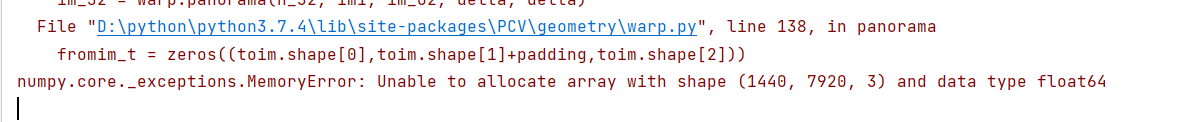

1. 影像大小會影響程式的速度，所以要對圖片進行壓縮，圖片太大的話會出現錯誤

2. 圖片全景拼接把幾張圖片拼接在一起，先選取一個中間影像作為中心影像，也就是希望將其他影像變成的影像，由于匹配是從最右邊的影像開始計算，所以需要注意將圖片的順序進行顛倒（即由1，2，3，4，5的存放順序變為5，4，3，2，1），使得從左邊影像開始扭曲，將所有影像扭曲到一個公共的影像平面上，
