輸入輸出阻抗，是怎么玩的？你會不？
很多同學還搞不清楚輸入阻抗和輸出阻抗這兩個引數，我就截取一段來給大家看看，
輸入阻抗，輸出阻抗，這兩個引數似乎沒那么重要，但事實并非如此，
我們經常會看到各種復雜的電路，如果是新手，可能就蒙了，其實化繁為簡非常簡單：

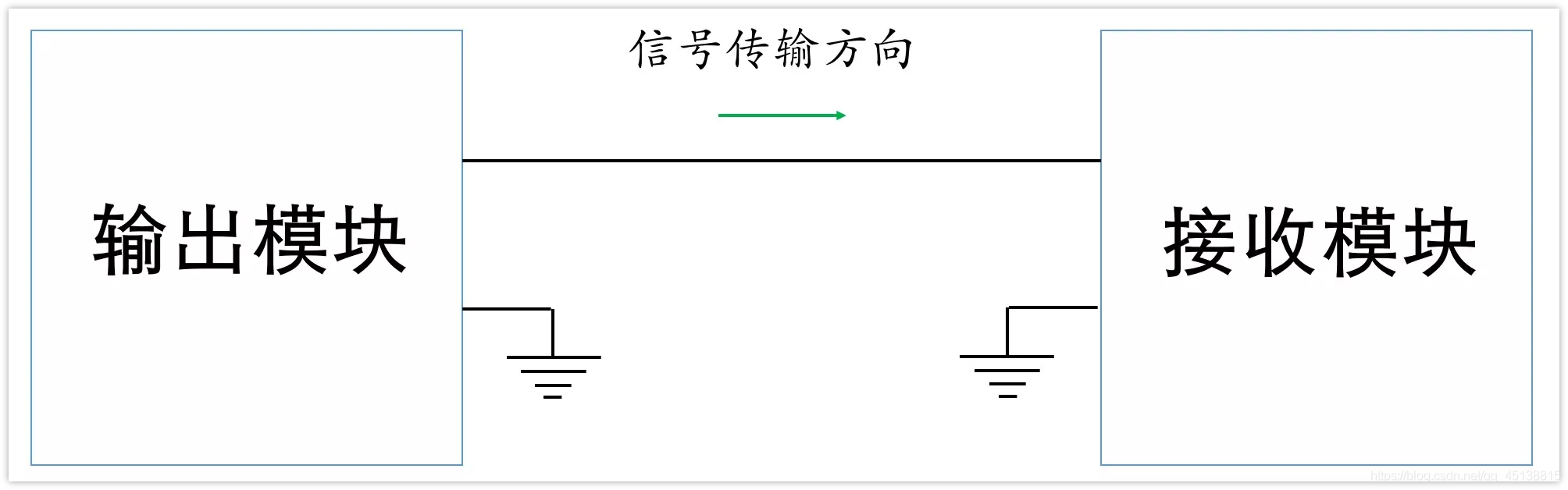

只需要把電路分兩塊，一邊輸出信號，另外一邊接收信號，姑且把輸出信號的叫輸出模塊，接收信號的叫接收模塊吧，
我們如果搞清楚這個信號在傳輸程序中發生了什么變化，那就什么都明白了，

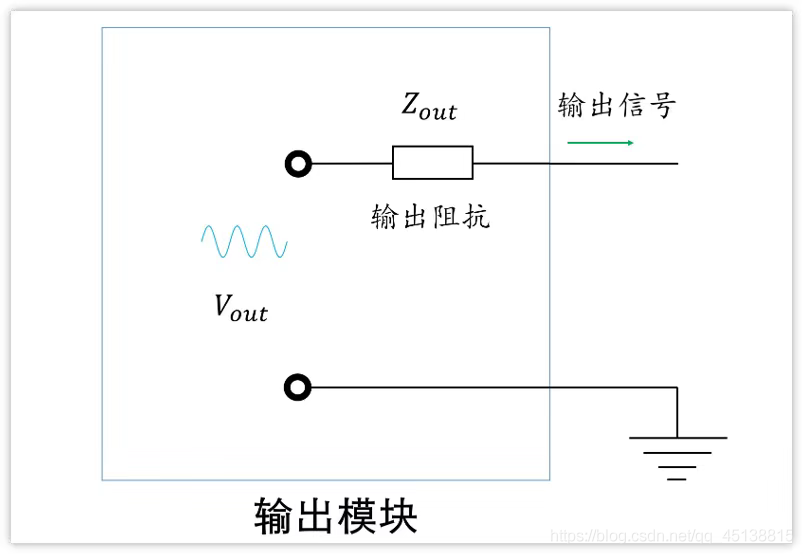

輸出模塊對于左邊輸出模塊，我們通常知道輸出的信號是什么，頻率在什么范圍，另外有一個重要的引數就是輸出阻抗，所以電路模型是下面這個

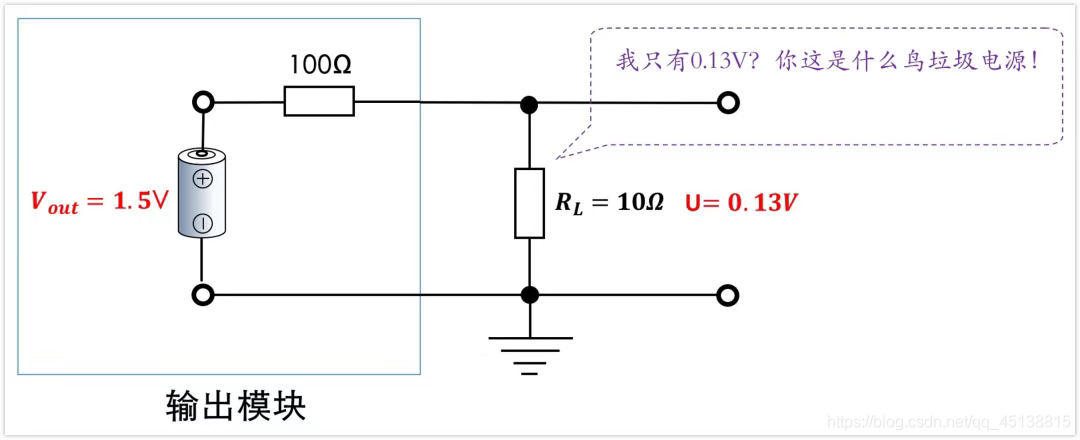

這個很容易看出來，輸出阻抗Zout非常重要了，它衡量了這個模塊的輸出能力，假如輸出模塊是個電源，那么Zout就是電源內阻，必定很小，不然的話，假如Zout=100Ω，接個10Ω負載，結果負載分得的電壓只有電源電壓的十分之一還不到，那還能叫電源嗎？
所以呢，一般對于輸出模塊來說，這個輸出阻抗越小越好，

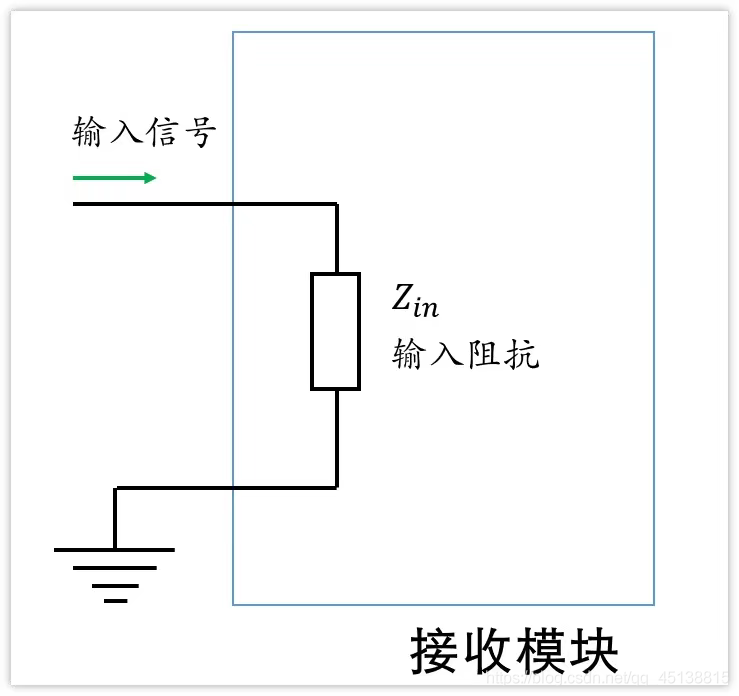

接收模塊接收信號的電路太多了，花里胡哨，有的信號輸入到IC芯片，有的信號接到MOS管上面驅動開關，有的接喇叭，等等很多很多類，我們不管它到底是什么，就用一個Zin來表示，也就是輸入阻抗，應該很容易知道，這個輸入阻抗比較大是有好處的，
我們極端一點，假如輸入阻抗無窮大，也就是開路了，那么不管前面的輸出信號模塊的輸出阻抗是多大，信號都能很好的接收，跟輸出的信號一樣，而往小極端一點，如果輸入無窮小，為0，其實就是接地短路了，那還傳個球的信號，

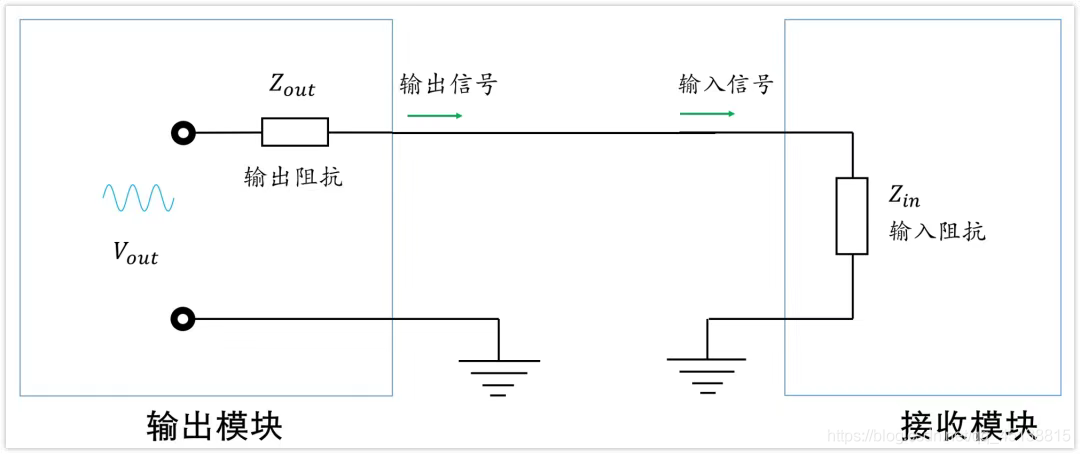

我們把輸入和輸出接起來，就是下面這個，
總的來說，我們看信號傳輸時會發生哪些變化，只需要在頭腦中將電路等效成這個樣子就好了，
這樣一等效，是不是簡單多了？運用歐姆定律，接收端接收到的信號就出來啦，當然了，有時電路中間串聯有電阻，電容，或者是電感，我們只需在中間加上這些器件即可，
