LM321
V+是3.3伏供電
V-接地
+IN輸入是恒定的0.38伏

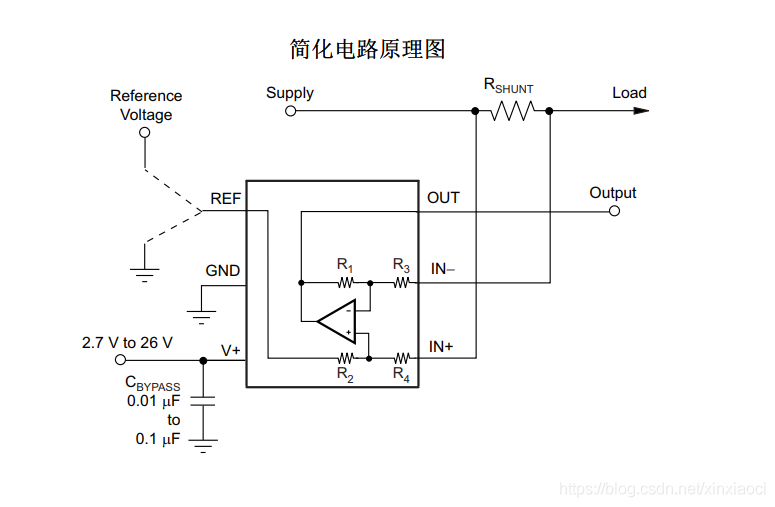

-IN和OUTPUT直接連接，形成電壓跟隨器，接到INA199A1的REF端
其中INA199A1的V+是3.3伏供電，Load浮空沒接任何東西，
發現問題
當INA199A1的Supply是23伏的時候，LM321的OUTPUT端電壓是0.42伏
當INA199A1的Supply是28伏的時候，LM321的OUTPUT端電壓是0.51伏
請問為什么會這樣？如何解決？
我希望OUTPUT那里電壓恒定
uj5u.com熱心網友回復：
似乎不應該。檢查一下供電是不是有很大的噪音？
uj5u.com熱心網友回復：
好像INA199A1輸入共模電壓不能到28V。。。uj5u.com熱心網友回復：
接這個是啥電路？按lz的這個電路分析load懸空后，就相當于Vin+=Vin-，放大就是共模電壓，以及+/-回路電阻不平衡引發的不平衡電壓，根本就不是什么跟隨器
要做跟隨器，就把元器件的3、4短接，1腳輸入電壓，4腳就會跟隨1腳變化！注意的是，電源電壓要在大于輸入值(輸入值一般要小于電源2V左右)小于極限值！
