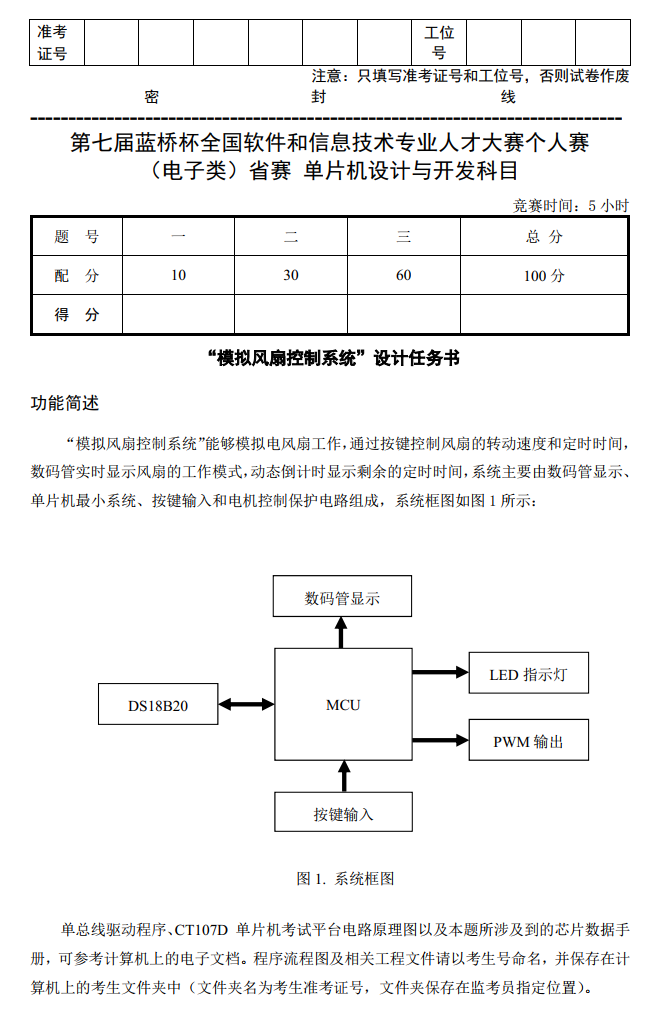

第七屆藍橋杯單片機省賽----程式題-有解無憂

main.c程式

#include<stc15f2k60s2.h>
#include "ds18b20.h"

#define uchar unsigned char   //定義無符號字符型別uchar
#define uint unsigned int     //定義無符號整型型別uint

uchar code tab[]={0xc0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0XBF,0XFF,0XC6};//數字0~9，“-”，“關”，“C”
uchar yi,er,san,si,wu,liu,qi,ba;   //定義字符型變數yi,er,san,si,wu,liu,qi,ba，當作數碼管顯示控制變數

uchar wendu;
uchar feng_tai=1,xianshi=0,miao=0,shiwen=0,guan_led=0;
uint tt=0,zz=0;
uchar fen=0;
bit fla=0;

void delayms(int ms);          //延時函式
void allinit();                //初始化函式
void keyscan();                //獨立按鍵函式
void display1(uchar yi,uchar er);   //第一、二段數碼管函式
void display2(uchar san,uchar si);  //第三、四段數碼管函式
void display3(uchar wu,uchar liu);  //第五、六段數碼管函式
void display4(uchar qi,uchar ba);   //第七、八段數碼管函式

void Timer0Init(void);		//100微秒@11.0592MHz

void main()//主函式
{
	allinit();                  //初始化函式
	Timer0Init();
	while(1)
	{
		wendu=Tempget();
		if(shiwen==0)   //非室溫顯示頁面
		{
			yi=10;er=feng_tai;san=10;si=11;wu=0;liu=miao/100;qi=miao%100/10;ba=miao%10;
		}
		else if(shiwen==1)   //室溫顯示頁面
		{
			yi=10;er=4;san=10;si=11;wu=11;liu=wendu/10;qi=wendu%10;ba=12;
		}
		if(miao>0)    //倒計數未結束
		{
			if(feng_tai==1){P2=0X80;P0=0XFE;}          //睡眠風狀態下L1點亮
			else if(feng_tai==2){P2=0X80;P0=0XFD;}     //自然風狀態下L2點亮
			else if(feng_tai==3){P2=0X80;P0=0XFB;}     //常風狀態下L3點亮
		}
		else {P2=0X80;P0=0XFF;fla=0;}       //倒計數結束關閉所有LED燈
		keyscan();                //獨立按鍵函式
		display1(yi,er);          //第一、二段數碼管函式
		display2(san,si);         //第三、四段數碼管函式
		display3(wu,liu);         //第五、六段數碼管函式
		display4(qi,ba);          //第七、八段數碼管函式
	}
}
void keyscan()//獨立按鍵函式
{
	if(P30==0)       //判斷P30是否等于0
	{
		delayms(5);    //延時5ms
		if(P30==0)     //再次判斷P30是否等于0
		{
			if(shiwen==0)shiwen=1;        //判斷是否在非室溫頁面下，是的話按鍵后切換到室溫狀態下
			else if(shiwen==1)shiwen=0;	  //判斷是否在室溫頁面下，是的話按鍵后切換到非室溫狀態下
		}
		while(!P30);   //如果按鍵不松開，則一直回圈
	}
	else if(P31==0)  //判斷P31是否等于0
	{
		delayms(5);    //延時5ms
		if(P31==0)     //再次判斷P31是否等于0
		{
			miao=0;guan_led=1;	          //倒計數清零，LED全關
		}
		while(!P31);   //如果按鍵不松開，則一直回圈
	}
	else if(P32==0)  //判斷P32是否等于0
	{
		delayms(5);    //延時5ms
		if(P32==0)     //再次判斷P32是否等于0
		{
			tt=0;guan_led=0;       //定時器里的tt置零，打開LED燈標志位
			if(miao==0)miao=60;    //判斷倒計數是否為0，是的話把倒計數改為60
			else if((miao>0)&&(fla==0)){miao=120;fla=1;}   //判斷倒計數不為零，標志位fla為零，按鍵后倒計數改為120，標志位置1
			else if(fla==1){miao=0;fla=0;}      //判斷fla標志位是否位1，按鍵后倒計數清零，fla標志位置零
		}
		while(!P32);   //如果按鍵不松開，則一直回圈
	}
	else if(P33==0)  //判斷P33是否等于0
	{
		delayms(5);    //延時5ms
		if(P33==0)     //再次判斷P33是否等于0
		{
			if(feng_tai==1){feng_tai=2;}       //判斷此時是否在睡眠風狀態下，是的話按鍵后改為自然風狀態
			else if(feng_tai==2){feng_tai=3;}  //判斷此時是否在自然風狀態下，是的話按鍵后改為常風狀態
			else if(feng_tai==3){feng_tai=1;}  //判斷此時是否在常風狀態下，是的話按鍵后改為睡眠風狀態
		}
		while(!P33);   //如果按鍵不松開，則一直回圈
	}
}
void Timer0Init(void)		//100微秒@11.0592MHz
{
	AUXR |= 0x80;		//定時器時鐘1T模式
	TMOD &= 0xF0;		//設定定時器模式
	TL0 = 0xAE;		//設定定時初值
	TH0 = 0xFB;		//設定定時初值
	TF0 = 0;		//清除TF0標志
	TR0 = 1;		//定時器0開始計時
	EA=1;ET0=1;
}

void time0() interrupt 1
{
	if(++tt==11)tt=1;

	if(miao>0)
	{
		if(feng_tai==1)       //睡眠風狀態下，設定占空比20%
		{
			if(tt<3)P34=1;
			else P34=0;
		}
		else if(feng_tai==2)   //自然風狀態下，設定占空比30%
		{
			if(tt<4)P34=1;
			else P34=0;
		}
		else if(feng_tai==3)   //常風狀態下，，設定占空比70%
		{
			if(tt<8)P34=1;
			else P34=0;
		}
	}

	if(++zz==10000)//即1秒
	{
		zz=0;  //zz清零，重新計數
		if(miao>0)miao--;	//秒減一
	}
}
void delayms(int ms)//延時函式
{
	uint i,j;
	for(i=ms;i>0;i--)
		for(j=845;j>0;j--);
}
void allinit()//初始化函式
{
	P2=0XA0;P0=0X00;      //關閉蜂鳴器繼電器
	P2=0X80;P0=0XFF;      //關閉所有LED燈

	P2=0XC0;P0=0XFF;      //選中所有數碼管段選
	P2=0XFF;P0=0XFF;      //關閉所有數碼管
}
void display1(uchar yi,uchar er)//第一、二段數碼管函式
{
	P2=0XC0;P0=0X01;               //選中第一個數碼管位選
	P2=0XFF;P0=tab[yi];            //讓第一個數碼管顯示yi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X02;               //選中第二個數碼管位選
	P2=0XFF;P0=tab[er];            //讓第一個數碼管顯示er指向的值
	delayms(1);	                   //延時1ms
}
void display2(uchar san,uchar si)//第三、四段數碼管函式
{
	P2=0XC0;P0=0X04;               //選中第s三個數碼管位選
	P2=0XFF;P0=tab[san];           //讓第一個數碼管顯示san指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X08;               //選中第四個數碼管位選
	P2=0XFF;P0=tab[si];            //讓第一個數碼管顯示si指向的值
	delayms(1);	                   //延時1ms
}
void display3(uchar wu,uchar liu)//第五、六段數碼管函式
{
	P2=0XC0;P0=0X10;               //選中第五個數碼管位選
	P2=0XFF;P0=tab[wu];            //讓第一個數碼管顯示wu指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X20;               //選中第六個數碼管位選
	P2=0XFF;P0=tab[liu];           //讓第一個數碼管顯示liu指向的值
	delayms(1);	                   //延時1ms
}
void display4(uchar qi,uchar ba)//第七、八段數碼管函式
{
	P2=0XC0;P0=0X40;               //選中第七個數碼管位選
	P2=0XFF;P0=tab[qi];            //讓第一個數碼管顯示qi指向的值
	delayms(1);                    //延時1ms

	P2=0XC0;P0=0X80;               //選中第八個數碼管位選
	P2=0XFF;P0=tab[ba];            //讓第一個數碼管顯示ba指向的值
	delayms(1);                    //延時1ms
	P2=0XC0;P0=0X80;               //選中第八個數碼管位選
	P2=0XFF;P0=0XFF;               //讓第八個數碼管熄滅
}

ds18b20.c程式

#include<stc15f2k60s2.h>
#include "ds18b20.h"

sbit DQ = P1^4;  //單總線介面

//單總線延時函式
void Delay_OneWire(unsigned int t)
{
	while(t--);
}


//通過單總線向DS18B20寫一個位元組
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(50);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(50);
}

//從DS18B20讀取一個位元組
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(50);
	}
	return dat;
}

//DS18B20設備初始化
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(120);
  	DQ = 0;
  	Delay_OneWire(800);
  	DQ = 1;
  	Delay_OneWire(100);
    	initflag = DQ;
  	Delay_OneWire(50);

  	return initflag;
}
unsigned char Tempget()
{
	unsigned char temp,low,high;
	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0x44);
	Delay_OneWire(200);

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0xbe);

	low=Read_DS18B20();
	high=Read_DS18B20();

	temp=high<<4;
	temp|=(low>>4);

	return temp;
}

ds18b20.h程式

#ifndef __DS18B20_H
#define __DS18B20_H

//單總線延時函式
void Delay_OneWire(unsigned int t);
void Write_DS18B20(unsigned char dat);
unsigned char Read_DS18B20(void);
bit init_ds18b20(void);
unsigned char Tempget();

#endif

第七屆藍橋杯單片機省賽作品演示
