CU PU TU劃分以及PU最佳預測模式選擇
在HM對CU進行劃分（CU模式判別）、PU模式選擇（劃分）、以及PU預測模式劃分的程序總算有點理解，現對整個程序進行詳細介紹，
HM進行塊劃分和模式選擇主要的作業是：
一、分層遞回所有CU劃分模式，
二、對每一個CU遍歷所有PU（劃分）模式，選出最優劃分模式，與此同時也完成了最優TU模式的選擇，
三、對每一個PU遍歷所有的預測模式（intra,inter等，對幀內幀間都遍歷一遍比較選出最優模式，記錄預測資料，選擇最優預測模式，

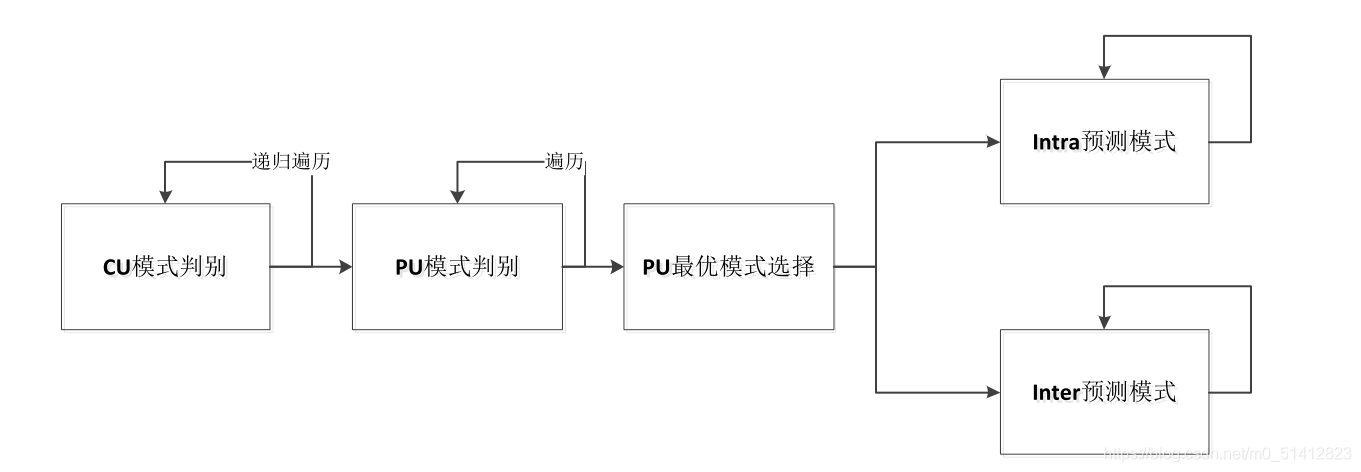

劃分程序中并不是按一二三的順序進行的，為并不是把CU劃分好了再進行PU模式選擇和預測模式選擇，是后者在CU劃分的程序中進行了，畫了兩個圖便于理解如下圖所示：
首先關于CU劃分講解：
①把CTU作為CU（LCU）,計算此CU （這個CU已完成了二跟三）的RDCost,此時出為64 * 64，深度為0，記錄預測資料，包含分割資料split_flge，
②對64 * 64的CU進行四叉樹劃分，得到四個32 * 32的CU ,計算這四個小CU的RDCost，相加得到RDCost和，并且得到四個分別的最佳預測模式和預測資料并記錄，
③對32 * 32的CU繼續劃分，得到四個16 * 16的CU ，同樣的重復②中操作，
④達到最深深度8 * 8的CU同樣進行②的操作，用四個8 * 8的CU率失真代價之和與被拆分的16*16的CU進行比較作為反饋，決定是否拆分（若小的小則確實該拆分，若大的小則不必進行分四叉樹)，
⑤進行向上的比較，確定是否四叉樹劃分，
這樣就是所謂的遍歷一遍，也就是說一個LCU被劃分為64個最小CU后才能完成最后的CU劃分，我們必須等劃分到8x8才能決定CU的劃分到底是什么樣的，即是選擇8x8還是16x16，待16x16完成以后，就選擇16x16還是32x32，待32x32完成以后，就決定是32x32還是64x64，所以只有8x8CU劃分完畢才能做后續CU劃分的決定，不管CU的大小多大，每一個CU預測完成(即確定了當前pu劃分層次的pu預測模式)之后，都會有物件的物件來存盤和當前CU所有有關的預測資料（最佳預測模式，預測資料，預測殘差），
下面對PU模式選擇的講解：
PU模式判別
①計算2Nx2N模式的率失真代價，將其作為最優代價，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將2Nx2N作為最優的PU模式
②如果CU的深度已經取得最大值，且inter_4x4_enabled_flag是1，那么執行③，否則執行④
③計算NxN模式的率失真，更新最優代價和模式，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將NxN作為最優的PU模式
④計算Nx2N模式的率失真代價，更新最優代價和模式，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將Nx2N作為最優的PU模式
⑤計算2NxN模式的率失真代價，更新最優代價和模式，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將2NxN作為最優的PU模式
⑥如果TestAMP_Hor為1，當前CU執行水平方向上的AMP模式，否則執行本步驟，計算2NxnU模式的率失真代價，更新最優代價和模式，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將2NxnU作為最優的PU模式；否則計算2NxnD模式的率失真代價，更新最優的代價和模式，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將2NnD作為最優的PU模式
⑦如果TestAMP_Ver為1，當前CU執行垂直方向上的AMP模式，否則執行本步驟，計算nLx2N模式的率失真代價，更新最優模式和代價，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將nLx2N作為最優的PU模式；否則計算nRx2N模式的率失真代價，更新最優模式和代價，如果預測殘差的編碼位元數為零，那么滿足CBF_Fast，直接跳至?，并將nRx2N作為最優的PU模式
⑧注意上面的都是幀間的模式，現在需要計算幀內2Nx2N模式的率失真代價，更新最優模式和代價
⑨如果當前CU深度為最大值，計算幀內NxN模式的率失真代價，更新最優模式和代價
⑩如果當前CU大于或等于PCM模式所允許的最小單元，并且代價大于PCM模式，那么更新最優模式和代價
?結束搜索，得到最優的PU模式，注意對于每一種PU模式，都要夯實不同的TU劃分，選取最優的TU模式，因此最優的PU模式包含了最優的TU模式
下面對PU模式選擇進行講解：
在對每一個PU的模式選擇，都會對幀內和幀間進行遍歷，待比較RDCost之后再選擇此PU塊選擇幀內模式還是幀間模式，
1）幀間預測模式，
HEVC采用了Merge和AMVP技術，更加高效地表示幀間預測引數，但是這兩種方式有比較大的區別，因此幀間預測可以分成Merge幀間預測模式和非Merge幀間預測模式（采用AMVP技術），分別選取最優的Merge幀間預測模式和非Merge幀間預測模式，然后從中選取最優的模式，
對于Merge幀間預測模式，遍歷所有的候選模式，計算率失真代價，選擇率失真代價最小的模式為最優模式，當采用merge幀間預測模式I按摩，且預測殘差信號的編碼位元數為零時，只需要編碼skip標識和merge索引兩個語法元素，此時該模式稱為MODE_SKIP模式
對于非Merge幀間預測模式（采用AMVP技術）
①根據AMVP技術確定MVP串列，計算每個MVP的率失真代價，得到最優的MVP
②以最優MVP為起始點，進行整像素運動預測，得到最優的整像素運動矢量
③以整像素運動矢量為中心，進行半像素搜索，從周圍的8個點確定最優的半像素精度運動矢量
④以半像素精度矢量為中心，進行1/4像素精度的運動搜索，確定最優的1/4像素精度運動矢量
2）幀內預測模式，
①遍歷所有的預測模式，得到每種模式下的殘差信號，再對殘差信號進行Hadamard變換計算SATD值
②利用SATD值計算每種預測模式的率失真代價，選取率失真代價最小的幾種模式（與PU大小相關）為預測模式集
③將已編碼相鄰塊的預測模式補充到預測模式集中
④遍歷模式集合中的所有模式，并對殘差信號進行正常編碼（熵編碼），計算率失真代價
⑤選取最優的預測模式作為該PU的最優模式
⑥當亮度塊的模式確定之后，把該模式以及DC、planar、水平方向模式、垂直方向模式作為色度塊的候選模式，選取最優的模式即可
以上的程序都是在函式TEncCu::xCompressCU中實作，
以上是學習筆記，僅供于學習，
