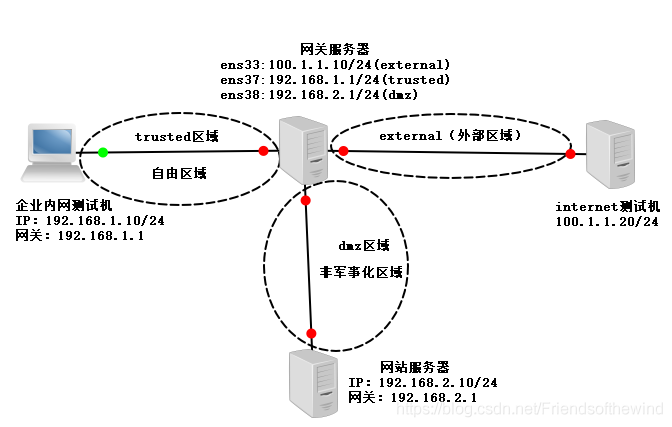

拓撲圖

提示：通過需求分析要求（要我們做什么技術操作），

需求（最終效果）：

1. 企業內部測驗機可以訪問網站服務器httpd服務
2. 企業內部測驗機可以通過SSH遠程管理網站服務器
3. Internet測驗機可以通過SSH遠程管理網關服務器

要求（需要做什么技術操作）：

1. 網站服務器和網關服務器均通過SSH遠程管理，將SSH默認埠修改為12345
2. 網站服務器開啟https，過濾未加密得http流量，拒絕ping請求，

一、企業內網測驗機（centos7） Internet測驗機（win10）

提示：如果虛擬機環境，所有網卡型別必須一致，都是V1或V8
例如：

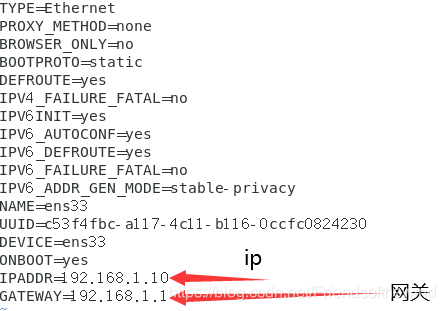

1、編輯網卡
[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

重啟ens33網卡
[root@localhost ~]# ifdown ens33;ifup ens33

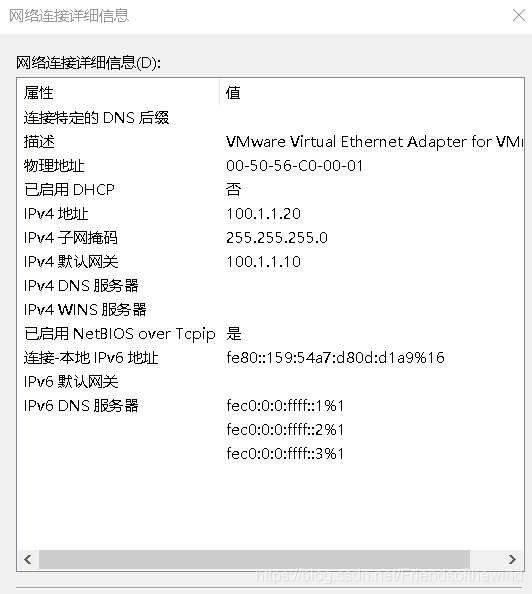

Internet測驗機

二、網站服務器（centos7）

提示：可以有多種方式安裝httpd，這里使用本地yum安裝

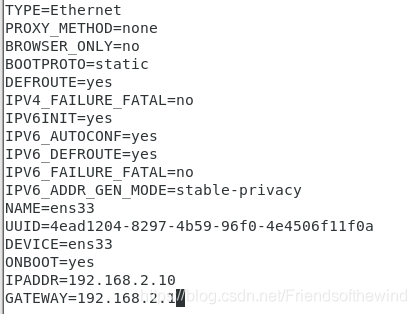

1、 網卡配置

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

[root@localhost ~]# ifdown ens33;ifup ens33
2、 配置yum倉庫
清空原有資料檔案

創建新的資料檔案

3、 yum安裝httpd和mod_ssl
[root@localhost ~]# yum -y install httpd mod_ssl
啟動httpd服務
[root@localhost ~]# systemctl start httpd

創建測驗網站首頁（加油！未來的比爾蓋茨）
[root@localhost ~]# vim /var/www/html/index.html

添加以下內容：

重啟服務
[root@localhost yum.repos.d]# systemctl restart httpd

4、更改SSH監聽埠
[root@localhost ~]# vim /etc/ssh/sshd_config

[root@localhost ~]# setenforce 0 //關閉selinux
[root@localhost ~]# systemctl restart sshd //重啟sshd服務
5、配置防火墻
① //啟動防火墻
[root@localhost ~]# systemctl start firewalld
② //將ens33網卡添加到防火墻dmz區域
[root@localhost ~]# firewall-cmd --zone=dmz --change-interface=ens33
③//允許防火墻dmz區域通過https服務
[root@localhost ~]# firewall-cmd --zone=dmz --add-service=https
④//允許防火墻dmz區域通過tcp的12345埠
[root@localhost ~]# firewall-cmd --zone=dmz --add-port=12345/tcp
⑤//禁止來自dmz區域的ping請求
[root@localhost ~]# firewall-cmd --zone=dmz --add-icmp-block=echo-request
⑥//移除默認的22埠的ssh服務
[root@localhost ~]# firewall-cmd --zone=dmz --remove-service=ssh

三、網關服務器（centos7）

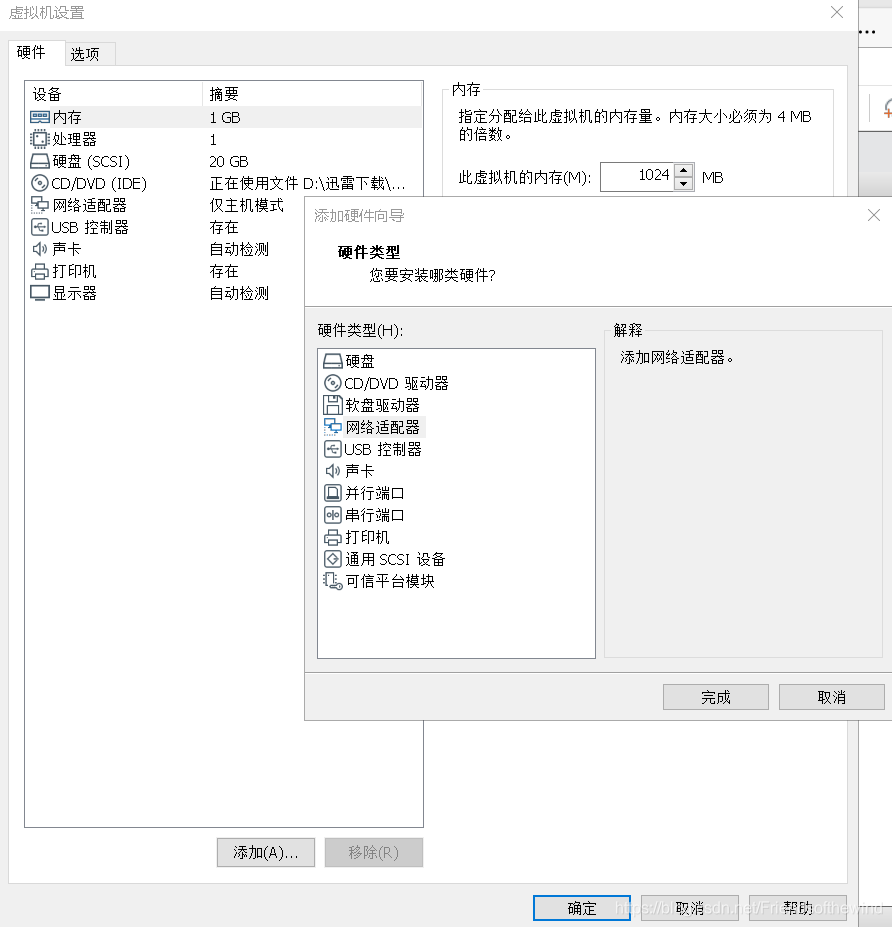

注意：加兩塊網卡，型別必須一致，例子使用V1復制的網卡資訊，洗掉UUID號
例如：
1、 網卡配置

拷貝網卡資訊

配置網卡資訊

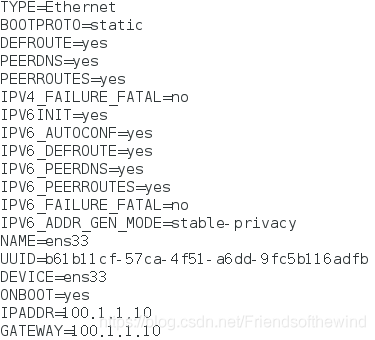

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

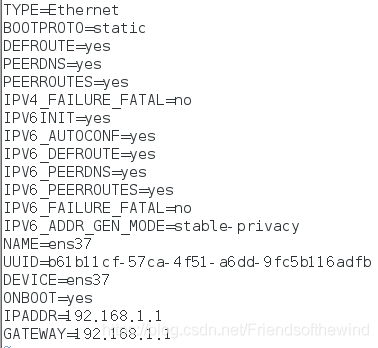

[root@localhost network-scripts]# vim ifcfg-ens37

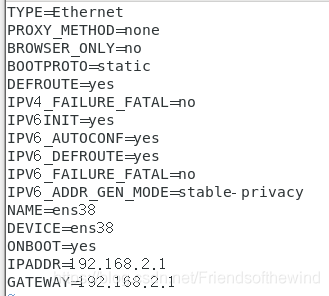

[root@localhost network-scripts]# vim ifcfg-ens38

[root@localhost network-scripts]# systemctl restart network
2、開啟路由轉發功能
[root@localhost ~]# vim /etc/sysctl.conf

3、 更改ssh偵聽埠
[root@localhost ~]# vim /etc/ssh/sshd_config

關閉selinux（關閉，否則安全策略可能會阻止）
[root@localhost ~]# setenforce 0
重啟sshd服務(更改組態檔后重啟服務，才能生效)
[root@localhost ~]# systemctl restart sshd
4、Firewalld防火墻配置
開啟防火墻
[root@localhost ~]# systemctl start firewalld
將ens37網卡添加到trusted區域
[root@localhost ~]# firewall-cmd --zone=trusted --change-interface=ens37
將ens33網卡添加到external區域
[root@localhost ~]# firewall-cmd --zone=external --change-interface=ens33
將ens38網卡添加到dmz區域
[root@localhost ~]# firewall-cmd --zone=dmz --change-interface=ens38
允許external區域通過tcp的12345埠
[root@localhost ~]# firewall-cmd --zone=external --add-port=12345/tcp
移除external區域默認的22埠的ssh服務
[root@localhost ~]# firewall-cmd --zone=external --remove-service=ssh
禁止來自external區域的ping請求
[root@localhost ~]# firewall-cmd --zone=external --add-icmp-block=echo-request

驗證

企業內部測驗機

1. 企業內部測驗機可以訪問網站服務器httpd服務

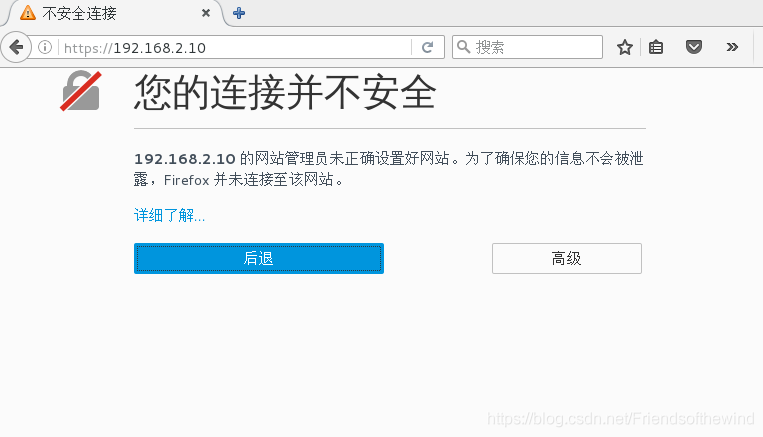

   注意：網址要加上https(不加默認使用http訪問)

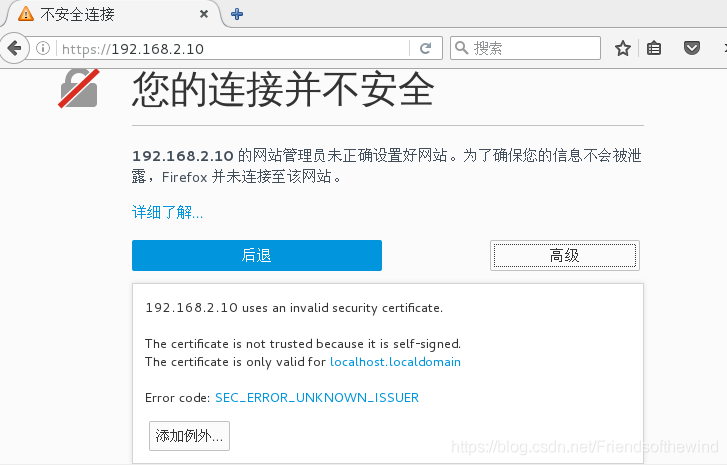

   選擇高級

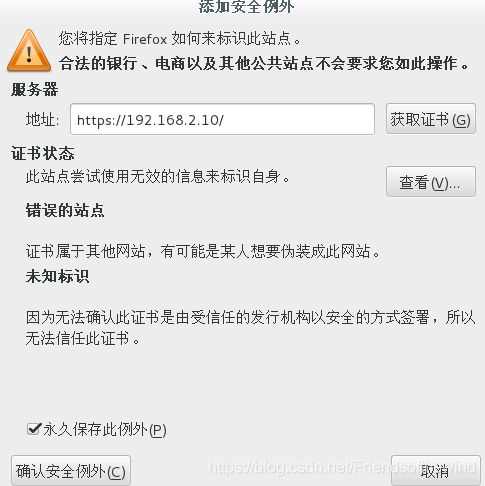

   添加例外

   確認安全

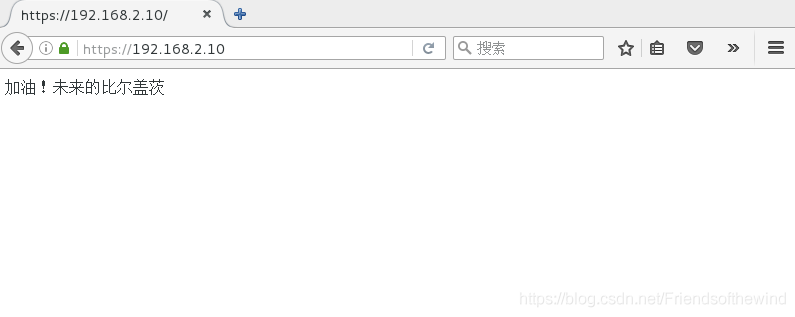

   即可看到，創建的網頁

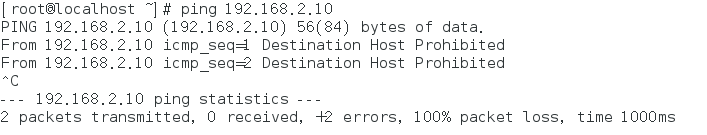

2. 企業內網測驗機不能ping通網站服務器

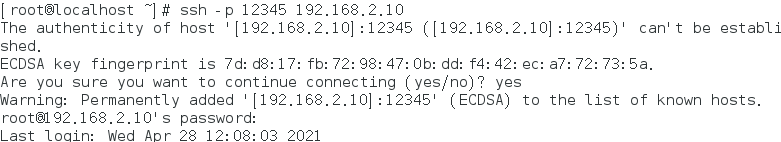

3. 企業內部測驗機可以通過SSH遠程管理網站服務器

   Internet測驗機

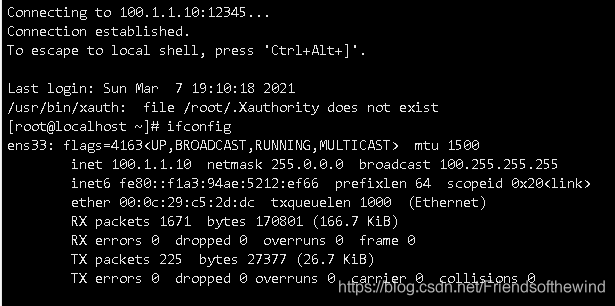

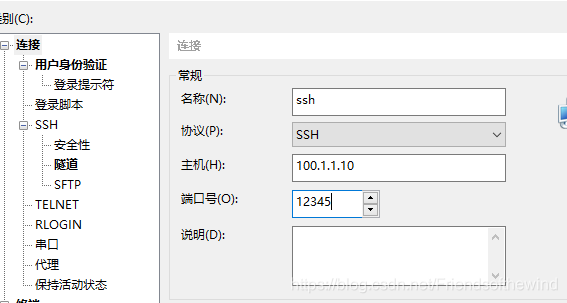

   ssh遠程管理網關服務器

   輸入root用戶、密碼即可登錄成功

   不能ping網關服務器


報錯處理：

1）無法重啟網卡服務

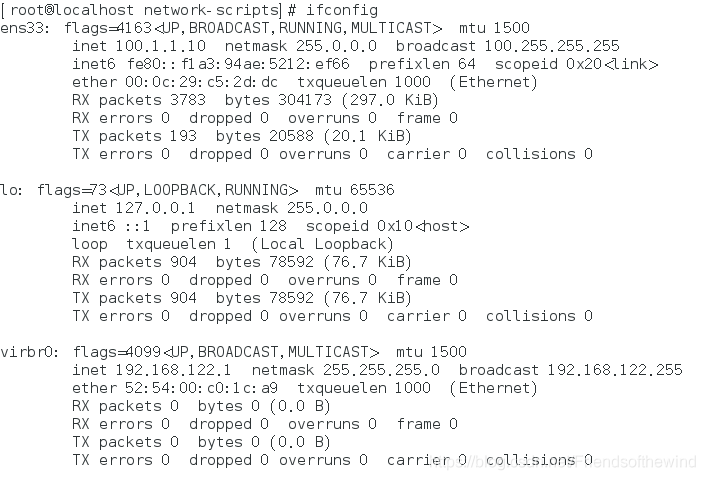

查看所有網卡資訊

發現問題：忘記添加網卡（注意不一定每次都會一下就找到問題，要不斷縮小錯誤范圍，最后定位原因）
解決方案：添加網卡ens37、ens38重啟正常，不同電腦添加的網卡名稱不一樣，也可能是ens36、ens37等等，可先用命令查看，再配置的時候用對正確的名稱，
2）防止報錯，我們能做些什么？
這個專案，關于安全的肯定受到安全策略影響，將其設為寬容模式，命令setenfore 0
防火墻一定要配置正確，且要注意有些操作的先后順序，上圖錯誤，我雖然再次添加網卡，但是搞亂順序，防火墻已經將規則寫進錯誤的配置環境，改了也不行,得重新恢復此這個服務器快照，
按照標準化流程走，就不易出錯，出錯也很方便排錯，
